Универсальный нормирующий преобразователь со встроенным барьером искрозащиты НПТ1-Ех.

Краткое описание

Назначение универсального нормирующего преобразователя ОВЕН НПТ1

ОВЕН НПТ-1.00.1.1.Ех - это универсальный преобразователь сигналов датчиков температуры расположенных во взрывоопасных зонах в унифицированный сигнал постоянного тока 4…20 мА. Преобразователь предназначен для работы с термопарами и термометрами сопротивления (ГОСТ Р 8.585-2001 и ГОСТ Р 8.625-2006 соответственно). Нормирующий преобразователь ОВЕН НПТ-1.00.1.1.Ех позволяет унифицировать сигналы с различных датчиков температуры, привести их к единому виду – токовая петля «4…20мА», а за счет встроенного барьера искрозащиты защищает датчик от аварийного попадания высокого напряжения, исключает возможность появления искры во взрывоопасной зоне.

Основные функции универсального нормирующего преобразователя ОВЕН НПТ1

  • Преобразование сигналов термодатчиков в унифицированный сигнал 4...20мА
  • Универсальный вход
  • Поддержка большинства известных типов термодатчиков (50(100)М, 50(100)П, Cu50(100), Pt50(100), 500(1000)П, Pt500(1000), Н100, ХА(К), ХК(L), ТЖК(J), ТНН(N), ТПП(S), ТПП(R),
  • ТПР(В), ТВР(А-1, А-2, А-3), ТМК(Т)
  • Высокая точность преобразования – 0.1%
  • Высокая разрешающая способность: для ТС – 15 бит; для ТП – 14 бит
  • Настройка типа датчика, диапазона преобразования и пр. по интерфейсу USB 2.0
  • Допустимый диапазон температур эксплуатации «-40...+85 С»
  • Высокая надежность. Соответствие ГОСТ Р 51522-99 по ЭМС, класс А
  • встроенный барьер искрозащиты со степенью [Ехic]IIC
  • гальваническая развязка входных измерительных цепей, относительно цепей питания и выходных цепей формирования тока.

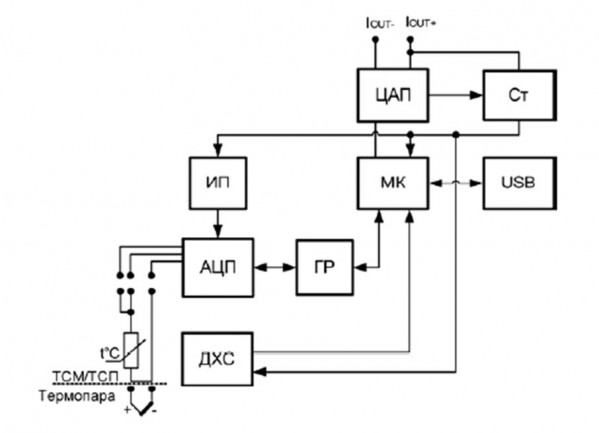

Функциональная схема прибора

АЦП – аналого-цифровой преобразователь с универсальным измери-тельным входом с цепями искрозащиты;

ДХС – термодатчик (компенсатор холодного спая);

Отключение схемы компенсации осуществляется программно;

ЦАП – цифро-аналоговый преобразователь;

МК – микроконтроллер;

ИП – источник питания с гальванической развязкой;

Ст – стабилизатор напряжения;

ГР – гальваническая развязка;

USB – USB порт.

Технические характеристики

Наименование

Значение

Номинальное напряжение питания

24 В=

Напряжение питания

от 12 до 36 В=

Потребляемый ток, не более:

– для рабочего режима

– при конфигурировании (питание от USB)



35 мА

50 мА

Класс  взрывозащиты

[Ехic]IIC

Класс точности при работе с термометрами сопротивления (ТС)

0.25%

Класс точности при работе с термоэлектрическими преобразователями (ТП)

0.5%

Диапазон выходного тока преобразователя

4…20 мА

Функция преобразования входных сигналов

линейно возрастающая или убывающая

Нелинейность преобразования, не хуже

±0,1%

Разрядность аналого-цифрового преобразователя, не менее:

– При работе с термометрами сопротивления

– При работе с термопарами





15 бит

14 бит

Разрядность ЦАП не менее

11 бит

Номинальное сопротивление нагрузки (при Uп=24В)

600 Ом

Максимальное допустимое сопротивление нагрузки (при Uп=36В)

1200 Ом

Время установления выходного сигнала после скачкообразного изменения входного, не более

1 с

Время непрерывной работы

круглосуточно

Интерфейс связи с ПК

USB2.0 Full Speed

Габаритные размеры

98 × 82 × 22 мм

Масса, не более

500 г

Средняя наработка на отказ, не менее

500 000 ч

Средний срок службы, не менее

12 лет

Параметры искробезопасных цепей

Параметр

Клеммы 10, 11, 12

Максимальное входное напряжение Ui 0, В, не более

30

Максимальный входной ток Ii, мА, не более

100

Максимальная внутренняя емкость Ci, мкФ

0.04

Максимальная внутренняя индуктивность Li, мГн

1.0

Комплектность

  1. Преобразователь НПТ – 1 шт.
  2. Компакт-диск с программным обеспечением – 1 шт.
  3. Паспорт – 1 шт.
  4. Руководство по эксплуатации – 1 шт.
  5. Гарантийный талон – 1 шт.

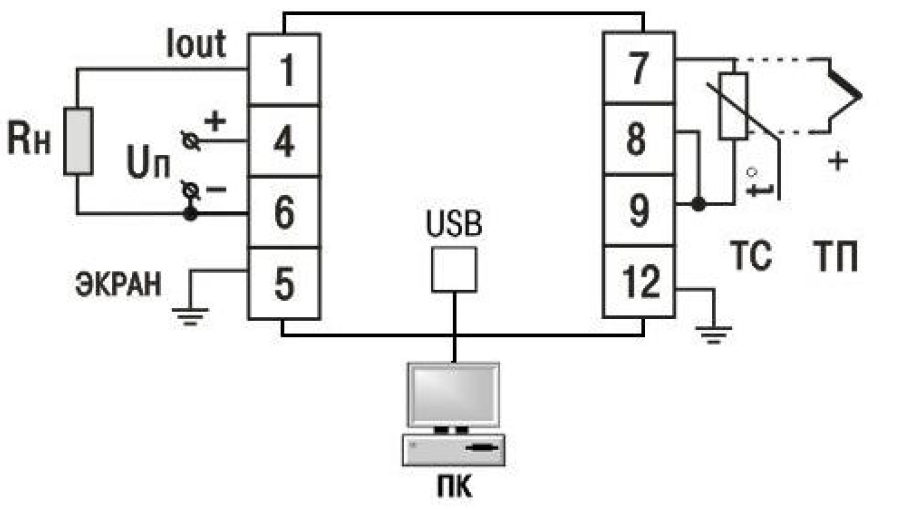

Схема подключения

Клеммные соединители преобразователя и схема подключения датчиков
