Измеритель ПИД-регулятор для управления задвижками и трехходовыми клапанами ОВЕН ТРМ12

     Терморегулятор ОВЕН ТРМ12 предназначен для автоматизации подачи теплоносителя в системе ГВС, газового и парового отопления, в теплообменники пастеризаторов, для управления газовыми горелками, управления положением золотника в холодильных машинах, а также в другом технологическом оборудовании, где используются запорно-регулирующие или трехходовые клапаны и задвижки с электроприводом.

___________________________________________________________

Класс точности 0,5 (термопары)/0,25 (другие типы сигналов). Регулятор выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2.

Обновление линейки ТРМ12

В продажу поступил обновленный измеритель-регулятор ОВЕН ТРМ12 в корпусе Щ11.
Новый ОВЕН ТРМ12-Щ11 полностью повторяет функции выпускаемых ТРМ12 в корпусах Щ1, Щ2, Н, Д и имеет ряд преимуществ:

1. Быстрые входы. Для унифицированных сигналов тока (0…5, 0…20, 4…20мА) и напряжения (0…1В, -50…+50мВ) период опроса входа составляет 0.1сек. Это позволяет использовать ТРМ12 для измерения высоко динамичных видов сигналов, например давления;

2. Съемный клеммник. Новый корпус прибора Щ11 имеет съёмный клеммник, что существенно облегчает монтаж\демонтаж прибора при установке, проведении сервисных работ, метрологической поверки и т.д.;

3. Универсальный источник питания. Позволяет запитывать прибор как от источника переменного напряжения 90…264В (номинал 220В), так и от источника постоянного напряжения 20…375В (номинал 24В).

Главные преимущества нового ТРМ12

Основные функции прибора ОВЕН ТРМ12

- УНИВЕРСАЛЬНЫЙ ВХОД для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
- УПРАВЛЕНИЕ ЭЛЕКТРОМЕХАНИЧЕСКИМ ПРИВОДОМ ЗАПОРНО-РЕГУЛИРУЮЩЕГО (КЗР) ИЛИ ТРЕХХОДОВОГО КЛАПАНА (ПИ-регулирование)
- ПИД-РЕГУЛИРОВАНИЕ измеренной величины в системе «нагреватель–холодильник»
- АВТОНАСТРОЙКА ПИД-регулятора по современному эффективному алгоритму как для системы «нагреватель/ холодильник», так и для задвижки
- ИМПУЛЬСНЫЙ ИСТОЧНИК ПИТАНИЯ 90...245 В 47...63 Гц
- ВСТРОЕННЫЙ ИСТОЧНИК ПИТАНИЯ 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.
- ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора
- СОХРАНЕНИЕ НАСТРОЕК при отключении питания
- ЗАЩИТА НАСТРОЕК от несанкционированных изменений

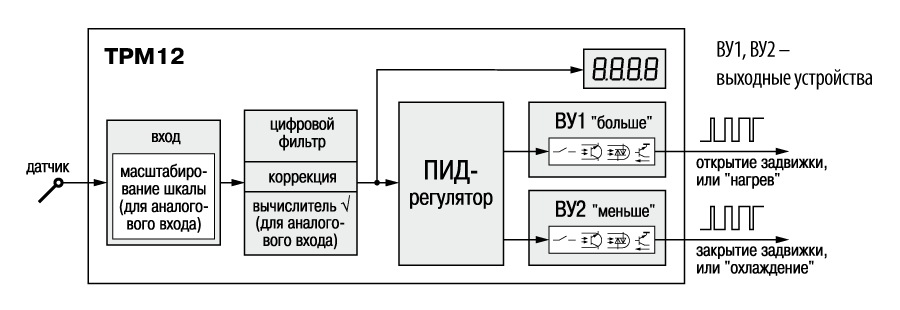

Функциональная схема прибора

Функциональная схема прибора ОВЕН ТРМ12

Универсальный вход терморегулятора ОВЕН ТРМ12

Терморегулятор ТРМ12 имеет один универсальный вход для подключения измерительных датчиков:
- термопреобразователей сопротивления типа ТСМ или ТСП 50/100, Pt100;
- термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R), ТВР(А-1, 2, 3), ТПР(В), ТМК(Т);
- активных датчиков с унифицированным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения -50...+50 мВ, 0...1 В.
Все модификации прибора ОВЕН ТРМ12 имеют встроенный источник +24 В ± 10% для питания датчиков с унифицированным выходным сигналом или аналоговых выходных устройств.

Режимы работы регулятора ОВЕН ТРМ12

Регулятор имеет два режима работы:
ПИ-регулятор для управления задвижками и трехходовыми клапанами;
ПИД-регулятор для управления системой «нагреватель – холодильник».

Режим ПИ-регулятора для управления задвижками и трехходовыми клапанами

Терморегулятор ОВЕН ТРМ12 управляет электроприводом задвижки без учета ее положения. Прибор ТРМ12 вычисляет оптимальную для регулирования среднюю скорость перемещения задвижки и преобразует ее в длительность выходных импульсов.

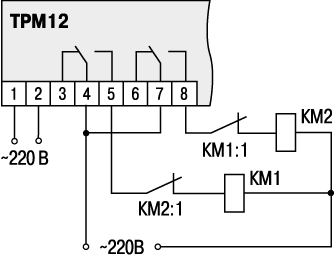

Пример подключения управляющих цепей электропривода двигателя МЭО. КМ1, КМ2 - катушки электромагнитных пускателей или промежуточные реле На рисунке приведена схема подключения электропривода двигателя механизма исполнительного однооборотного (МЭО). Реле 1 управляет контактами, открывающими МЭО, реле 2 – закрывающими его.

Режим ПИД-регулятора для управления системой «нагреватель–холодильник»

Данный режим используется, если для управления применяются два исполнительных устройства – «нагреватель» и «холодильник».
На выходе регулятора ОВЕН ТРМ12 вырабатывается сигнал, действие которого направлено на уменьшение отклонения текущего значения контролируемой величины от заданного. Затем выходной сигнал ПИД-регулятора преобразуется в длительность импульсов по принципу широтно-импульсной модуляции (ШИМ).
Период следования импульсов задается пользователем в диапазоне от 1 до 99 с, а их длительность пропорциональна величине выходного сигнала ПИД-регулятора.

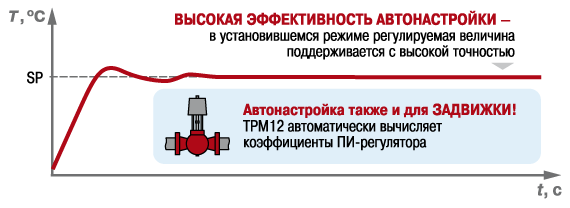

Автонастройка для системы «нагреватель/холодильник» и для задвижки

Как ПИД-регулятор, так и ПИ-регулятор имеют режим автонастройки, в процессе которого прибор самостоятельно определяет оптимальные для системы регулирования параметры:
постоянную интегрирования;
постоянную дифференцирования;
полосу пропорциональности.
Современный эффективный алгоритм АВТОНАСТРОЙКИ ПИД-регулятора разработан компанией ОВЕН совместно с ведущими российскими учеными.

При автонастройке прибор вычисляет оптимальные для данного объекта значения коэффициентов ПИД-регулирования. Последующая несложная ручная подстройка позволяет свести к минимуму перерегулирование.

Выходные устройства прибора ОВЕН ТРМ12

В терморегулятор ОВЕН ТРМ12 устанавливаются два однотипных дискретных выходных устройства ВУ1 и ВУ2:
- э/м реле 4 А;
- транзисторные оптопары;
- однофазные оптосимисторы;
- выходы для управления твердотельным реле.
Тип выходных устройств, установленных в приборе, выбирается пользователем при заказе.

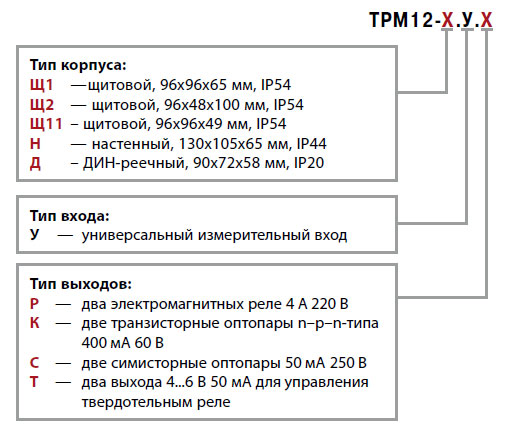

Модификации

Технические характеристики

Питание

Универсальные входы

Выходные устройства

Корпус

Условия эксплуатации

Характеристики измерительных датчиков

Характеристики выходных устройств

Схемы подключения

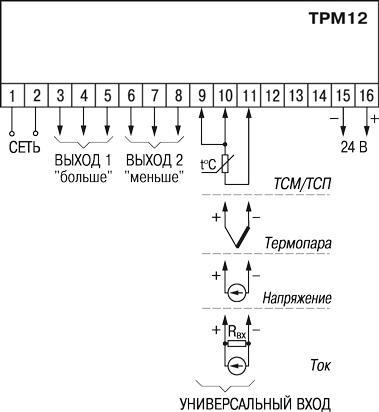

Общая схема подключения ТРМ12

Схемы подключения выходных устройств

ВУ типа Р	ВУ типа К
ВУ типа С	ВУ1 типа Т
