Универсальный измеритель-регулятор температуры, давления восьмиканальный ОВЕН ТРМ 138


Щ4 – корпус щитового крепления с размерами 96х96х145 мм

Щ7 – корпус щитового крепления с размерами 144×169×50,5 мм



Теперь прибор ТРМ138 выпускается и в корпусе Щ7 со съемными клеммниками и меньшей глубиной щитового крепления.

Измеритель-регулятор ОВЕН ТРМ 138 предназначен для измерения, регистрации и регулирования температуры, давления либо другого физического параметра, одновременного управления несколькими (до 8-ми) исполнительными механизмами, а также для регистрации измеренных параметров на ЭВМ.
Терморегулятор применяется в многозонных печах, в системах защитной автоматики.

Прибор выпускается в щитовом корпусе типа Щ4.

Функциональные возможности регулятора ОВЕН ТРМ 138

ВОСЕМЬ УНИВЕРСАЛЬНЫХ ВХОДОВ* для подключения от 1 до 8 датчиков разного типа в любых комбинациях, что позволяет одновременно измерять и контролировать несколько различных физических величин (температуру, влажность, давление и др.)

ВЫЧИСЛЕНИЕ ДОПОЛНИТЕЛЬНЫХ ВЕЛИЧИН:

- средних значений от 2 до 8 измеренных величин;

- разностей измеренных величин;

- скорости изменения измеряемой величины.

ДО ВОСЬМИ КАНАЛОВ РЕГУЛИРОВАНИЯ ИЛИ РЕГИСТРАЦИИ температуры, давления или других измеренных или вычисленных величин:

- регулирование по двухпозиционному закону;

- регистрация на аналоговом выходе (ток 4...20 мА).

ОТ 1 ДО 8 ВСТРОЕННЫХ ВЫХОДНЫХ УСТРОЙСТВ различных типов в выбранной пользователем комбинации

РЕЖИМ РУЧНОГО УПРАВЛЕНИЯ выходными устройствами

КОНФИГУРИРОВАНИЕ функциональной схемы и установка параметров:

- кнопками на лицевой панели прибора;

- на ПК с помощью программы-конфигуратора.

СТАНДАРТНАЯ КОНФИГУРАЦИЯ — удобный выбор из четырех возможных

ВСТРОЕННЫЙ ИНТЕРФЕЙС RS-485 (протокол ОВЕН, Modbus ASCII/RTU**).

..........................................................................................................................................................

* Для измерения давления, влажности, расхода и др. величин используются датчики с унифицированным выходным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения 0...50 мВ, 0...1 В.
Бесплатно: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL
** Оговаривается при заказе

Основные блоки функциональной схемы:

ТРМ138 включает в себя следующие основные функциональные элементы:

  • 8 универсальных входов;
  • блоки цифровой фильтрации, коррекции и масштабирования для каждого входного сигнала;
  • 8 логических устройств (ЛУ);
  • 8 выходных устройств (ВУ);
  • модуль интерфейса RS-485.

Пользователь может создавать любые конфигурации функциональных схем.

Универсальные входы прибора ОВЕН ТРМ138

К восьми универсальным входам ТРМ138 могут быть подключены датчики разного типа в любой комбинации, что позволяет одновременно измерять и контролировать несколько различных физических величин.

Ко входам ТРМ138 можно подключать:

  • термопреобразователи сопротивления ТСМ50М/100М, ТСП50П/100П, Pt100;
  • термопары ТХК(L), ТХА(K), ТЖК(J), ТНН(N), ТПП(R), ТПП(S), ТВР(А-1);
  • датчики с унифицированным выходным сигналом тока 0...5 мА, 0...20 мА, 4...20 мА;
  • датчики с унифицированным выходным сигналом напряжения 0...50 мВ, 0...1 В.

Цифровая фильтрация и коррекция входного сигнала

ОВЕН ТРМ138 осуществляет цифровую фильтрацию входного сигнала от помех и коррекцию измерительной характеристики датчика ("сдвиг", "наклон").
Для датчиков с унифицированным выходным сигналом тока или напряжения осуществляется масштабирование шкалы.

Логические устройства (ЛУ)

Измеренные значения подаются на логические устройства (ЛУ). ЛУ могут обрабатывать входные величины, вычисляя разность, среднее арифметическое значение или скорость изменения измеряемой величины.
На сегодняшний день пользователь может задать следующие режимы работы логических устройств:

  • двухпозиционный регулятор - ЛУ сравнивает измеренное значение с уставкой и выдает релейный управляющий сигнал в соответствии с заданной логикой;
  • регистратор - ЛУ выдает аналоговый сигнал в диапазоне 4...20 мА, пропорциональный значению измеряемого параметра.

Для работы в режиме регистратора для соответствующего ЛУ программным путем должен быть задан этот режим и на выходе установлен ЦАП «параметр-ток 4...20 мА»
К каждому ЛУ может быть подключено одно из восьми выходных устройств, порядковый номер которого задается при программировании.

Выходные устройства (ВУ)

В приборе в зависимости от заказа могут быть установлены в различных комбинациях следующие выходные устройства:

  • реле 4 А 220 В;
  • транзисторные оптопары n–p–n типа 200 мА 40 В;
  • симисторные оптопары 50 мА 300 В (0,5 А в импульсном режиме);
  • логический выход 4...6 В 100 мА для управления твердотельным реле;
  • ЦАП «параметр–ток 4...20 мА».

Любое ВУ может управляться оператором кнопками, расположенными на передней панели. Любое реле может выполнять функции аварийного, что задается программным путем.

Интерфейс связи с ЭВМ

Прибор имеет встроенный двунаправленный интерфейс RS-485 для передачи данных и приема информации от компьютера и других приборов, оснащенных таким же интерфейсом связи.
Через этот интерфейс прибор может передавать текущее значение измеренных величин и принимать команды на изменение уставок. Кроме того, при помощи специального программного обеспечения ОВЕН может быть изменена конфигурация прибора.

Конфигурации прибора

В настоящее время созданы и выпускаются конфигурации прибора, аналогичные по своим функциям приборам ОВЕН УКТ38, ТРМ34 и ТРМ38. Кроме того, создана новая конфигурация, обеспечивающая контроль одного датчика и поддержание по двухпозиционному (вкл./выкл.) закону восьми независимых уставок.
Гибкая изменяемая структура прибора позволяет в кратчайшие сроки создавать любые конфигурации для решения широкого спектра задач автоматизации.

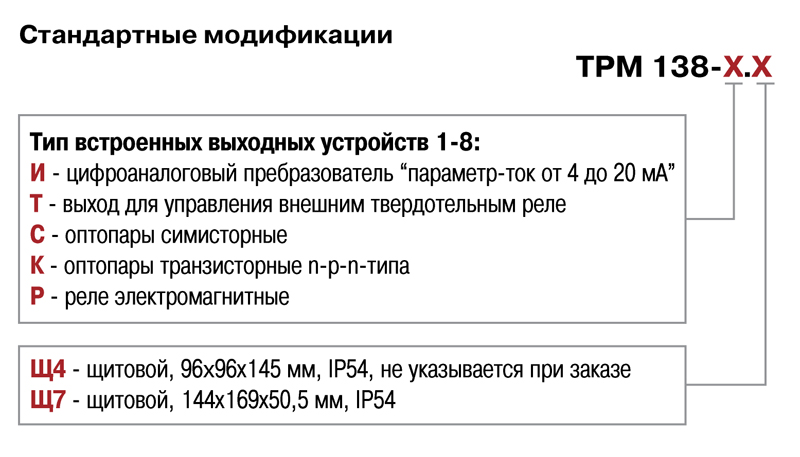

Стандартные конфигурации

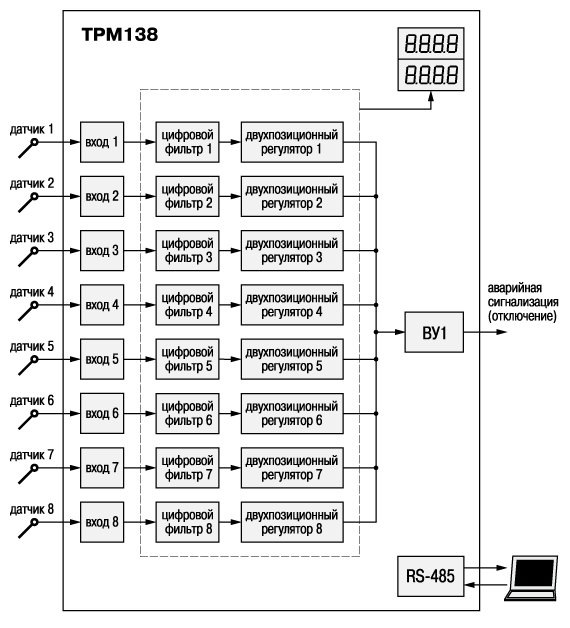

Функциональная схема ТРМ138 с восемью входами для подключения датчиков, 8-ю двухпозиционными регуляторами, формирующими сигнал «Авария», и одним выходным устройством (аналог УКТ38). Может использоваться в качестве аварийного сигнализатора в многозонных печах в пищевой, металлургической и других отраслях промышленности

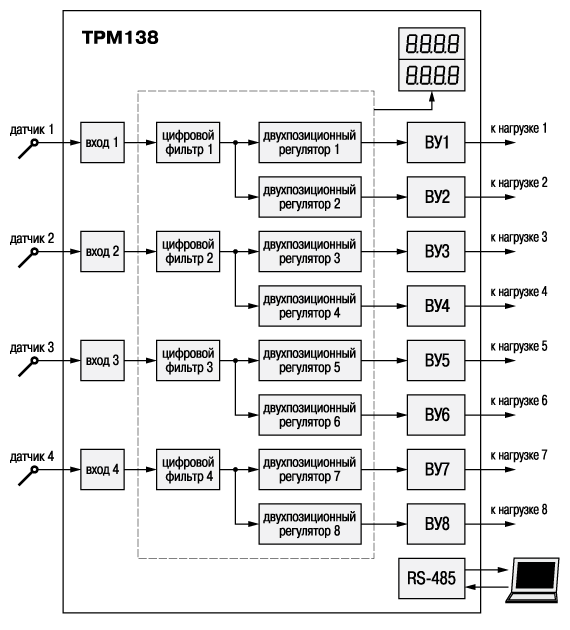

Функциональная схема ТРМ138 с четырьмя входами для подключения датчиков, 8-ю двухпозиционными регуляторами, формирующими сигнал управления, и 8-ю выходными устройствами (аналог ТРМ34). Может использоваться для контроля температуры и двухступенчатого управления процессом нагрева в технологическом оборудовании, содержащем до четырех зон нагрева и требующем быстрого разогрева при начале работы (в хлебопекарных печах, термопластавтоматах, экструдерах и др.)

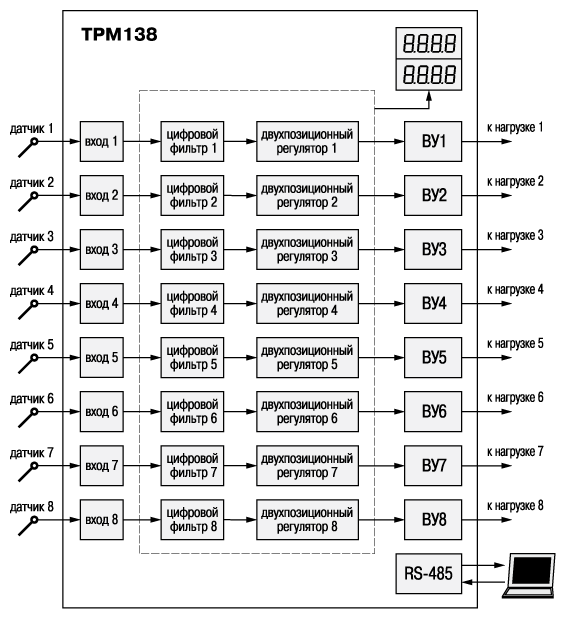

Функциональная схема ТРМ138 с восемью входами для подключения датчиков, 8-ю двухпозиционными регуляторами, формирующими сигнал управления, и 8-ю выходными устройствами (аналог ТРМ38). Может использоваться в качестве восьмиканального регулятора температуры либо другой физической величины в многозонных печах туннельного типа, в хлебопекарном производстве и другом технологическом оборудовании

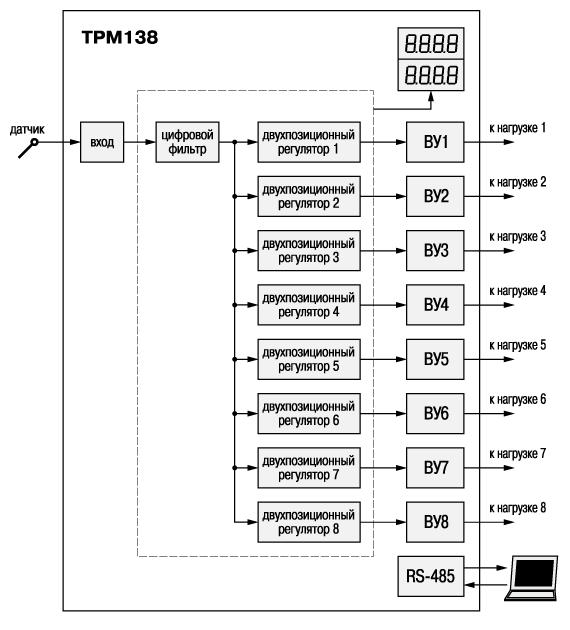

Функциональная схема ТРМ138 с одним входом для подключения датчика, 8-ю двухпозиционными регуляторами, формирующими сигнал управления и 8-ю выходными устройствами.
Может использоваться для контроля температуры одним датчиком и поддержания по двухпозиционному закону восьми независимых уставок.

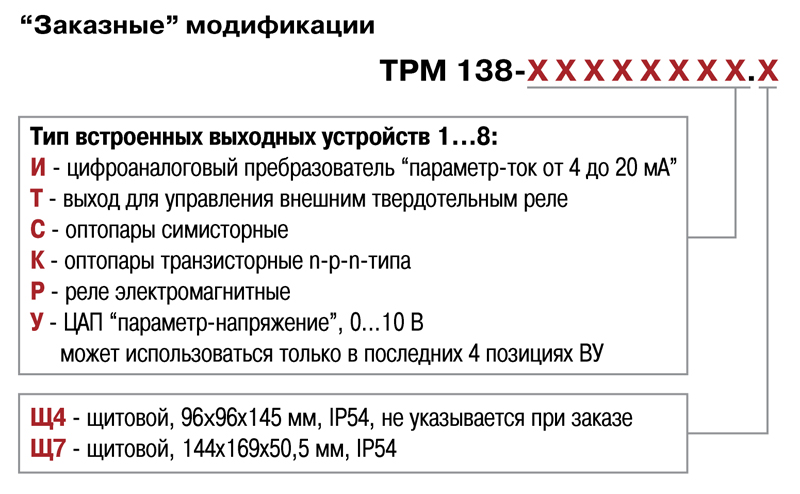

Модификации

Элементы управления

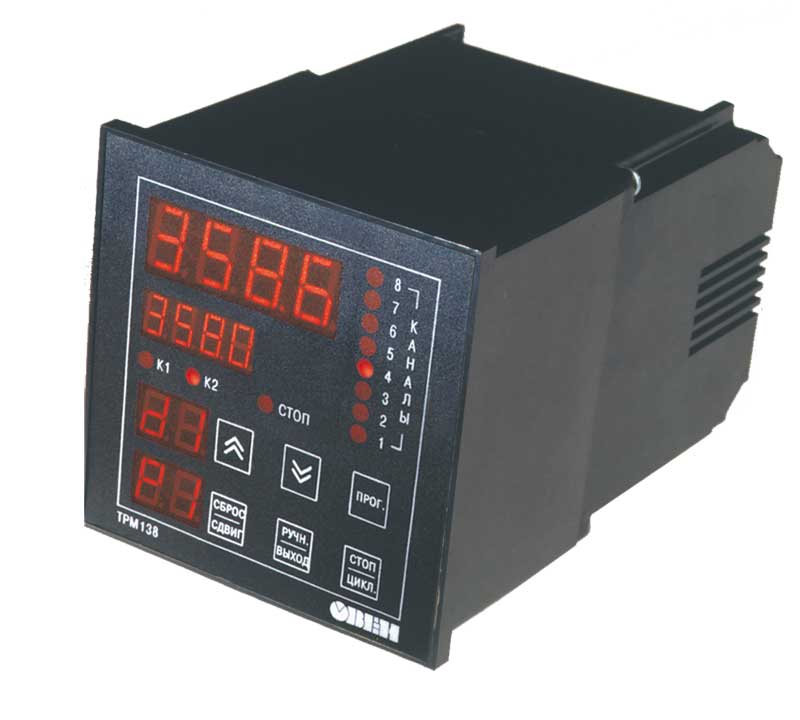

4-х разрядный цифровой индикатор № 1 отображает измеренное или вычисленное значение параметра в выбранном канале контроля. При аварии индикатор отображает порядковый номер неисправного датчика. Возможны два режима индикации:
статический режим - выбор канала индикации производится оператором при помощи кнопок управления, расположенных на лицевой панели прибора, и контролируется по засветкесоответствующего светодиода «КАНАЛ»;
циклический режим - информация о каждом канале контроля выводится по замкнутому циклу на заданное пользователем время.
4-х разрядный цифровой индикатор № 2 отображает уставку выводимого на индикацию канала контроля. При аварии индикатор отображает причину неисправности датчика в символьном виде.
2-х разрядный цифровой индикатор № 3 отображает информацию о подключенном к данному каналу входном параметре (например, датчик 1 — «d1»).
Светодиоды «КАНАЛ 1…8» постоянной засветкой показывают номер ЛУ, параметры которого в данный момент выводятся на индикацию, мигающей засветкой сигнализируют о возникновении аварийной ситуации в данном канале контроля или срабатывании в нем предупредительной сигнализации.
2 х разрядный цифровой индикатор № 4 отображает в режиме РАБОТА номер подключенного к данному каналу выходного устройства. Мигающей засветкой сигнализирует о переводе ВУ в режим РУЧНОЕ УПРАВЛЕНИЕ.
Светодиод «К1» засвечивается при включении ВУ канала контроля, выводимого на индикацию (только для ключевых ВУ).
Светодиод «СТОП» светится при работе в статическом режиме индикации.

Функции кнопок

Кнопки и служат для выбора канала индикации в статическом режиме работы, а также для управления ВУ в ручном режиме.
Кнопка предназначена для перевода прибора в режим ПРОГРАММИРОВАНИЕ.
Кнопка предназначена для остановки работы аварийного ВУ, а также для сдвига информации на верхнем индикаторе при его переполнении.
Кнопка предназначена для перевода выбранного оператором ЛУ в режим «РУЧНОЕ УПРАВЛЕНИЕ», а также для возврата прибора из режима ПРОГРАММИРОВАНИЕ в режим РАБОТА.
Кнопка предназначена для переключения режима индикации прибора со статического на циклический, и обратно.

Технические характеристики

Напряжение питания 90…245 В частотой 47...63 Гц
Количество универсальных входов 1...8
Входное сопротивление при подключении источника сигнала:
- тока 100 Ом ± 0,1 % (при подключении внешнего резистора)
- напряжения не менее 100 кОм
 Предел допустимой основной погрешности измерения входного параметра ±0,25 %
– при использовании термопары ±0,5 %
Время опроса одного входа
Напряжение питания активных датчиков 20...28 В постоянного тока
Максимально допустимый ток 150 мА
Количество выходных устройств 8
Тип интерфейса связи с ЭВМ RS-485
Скорость передачи данных 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
Тип кабеля экранированная витая пара
Тип и габаритные размеры корпуса щитовой Щ4, 96х96х145 мм
Степень защиты корпуса IP54 со стороны передней панели

Характеристики выходных устройств:

Обозн. Тип выходного устройства Электрические характеристики
Р электромагнитное реле 4 А при 220 В
К транзисторная оптопара структуры n–p–n типа 200 мА при 40 В
С симисторная оптопара 50 мА при 300 В(пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)
Т выход для управления твердотельным реле выходное напряжение – 4...6 В
максимальный выходной ток 100 мА
И цифроаналоговый преобразователь «параметр–ток 4…20 мА» сопротивление нагрузки 0…800 Ом

Характеристики измерительных датчиков

Тип датчика

Диапазон измерений

Разрешающая способность

ТСМ 50М W100 = 1.426

–50…+200 °С

0,1 °С

ТСМ 50М W100 = 1.428

–190…+200 °С

0,1 °С

ТСМ 100М W100 = 1.426

–50…+200 °С

0,1 °С

ТСМ 100М W100 = 1.428

–190…+200 °С

0,1 °С

ТСП 50П W100 = 1.385

–200…+750 °С

0,1 °С

ТСП 50П W100 = 1.391

–200…+750 °С

0,1 °С

ТСП 100П W100 = 1.385 (Pt 100)

–200…+750 °С

0,1 °С

ТСП 100П W100 = 1.391

–200…+750 °С

0,1 °С

ТСМ гр. 23 (R0=53 Ом, W100 = 1.426)

–50…+200 °С

0,1 °С

термопара ТХК (L)

–50…+750 °С

0,1 °С

термопара ТЖК (J)

–50…+900 °С

0,1 °С

термопара ТНН (N)

–50…+1300 °С

1 °С

термопара ТХА (K)

–50…+1300 °С

1 °С

термопара ТПП (S)

0…+1750 °C

1 °С

термопара ТПП (R)

0…+1750 °C

1 °С

термопара ТВР (А-1)

0…+2500 °С

1 °С

ток 0…5 мА

0…100 %

0,1 °С

ток 0…20 мA

0…100 %

0,1 °С

ток 4…20 мА

0…100 %

0,1 °С

напряжение 0…50 мВ

0…100 %

0,1 °С

напряжение 0…1 В

0…100 %

0,1 °С

Габаритные и установочные размеры

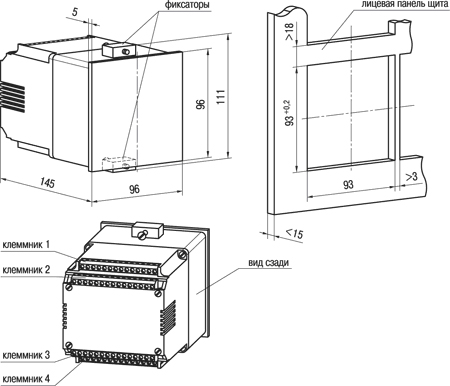

Щ4 – корпус щитового крепления,
габаритные размеры 96х96х145 мм,
степень защиты со стороны передней панели IP54

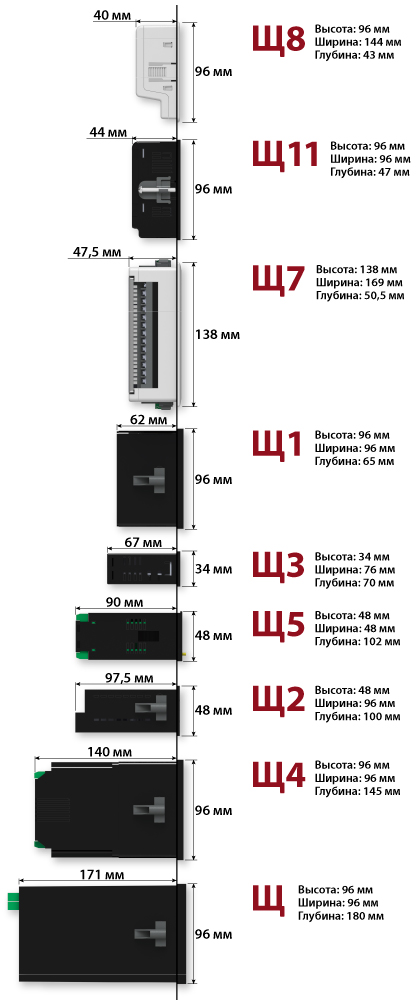

Сравнение корпусов щитового монтажа по глубине погружной части

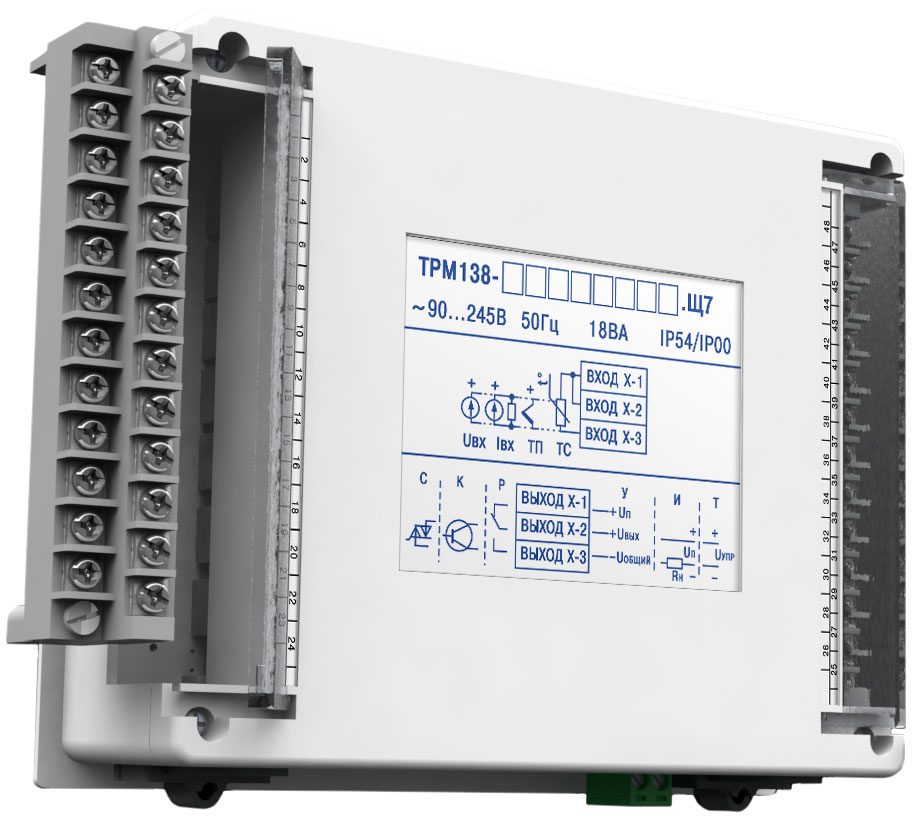

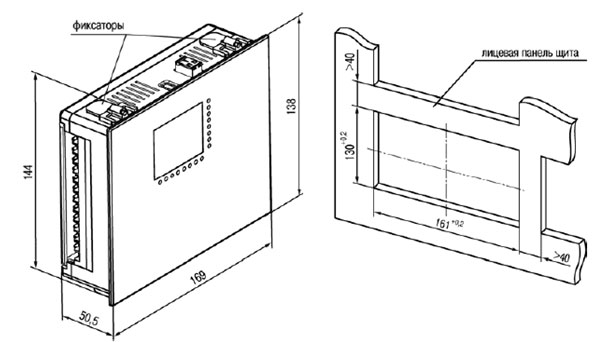

Щ7 – корпус щитового крепления с размерами 144×169×50,5 мм, степенью защиты
со стороны лицевой панели IP54 и степенью защиты корпуса – IР00.
со стороны лицевой панели IP54 и степенью защиты корпуса – IР00.

Схемы подключения

Тип корпуса Щ4

Схема подключения электромагнитных реле прибора ТРМ 138-Р
Схема подключения транзисторных оптопар прибора ТРМ 138-К
Схема подключения симисторных оптопар прибора ТРМ 138-С

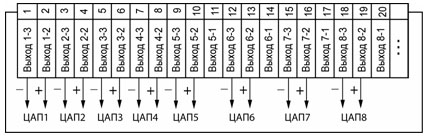

Схема подключения ЦАП прибора ТРМ 138-И
Схема подключения твердотельных реле прибора ТРМ 138-Т

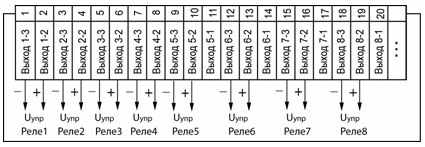

Схема подключения выходных устройств прибора ТРМ 138-У

Тип корпуса Щ7

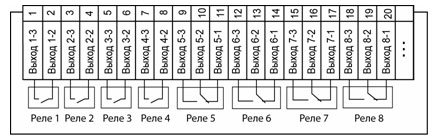

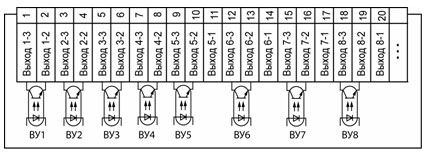

Схема подключения электромагнитных реле прибора ТРМ 138-Р

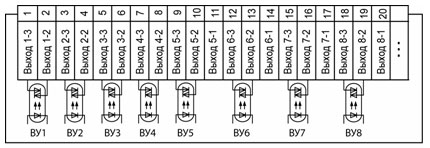

Схема подключения транзисторных оптопар прибора ТРМ 138-К
Схема подключения симисторных оптопар прибора ТРМ 138-С
Схема подключения ЦАП прибора ТРМ 138-И

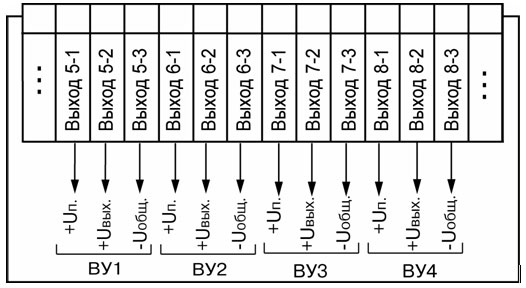

 Схема подключения твердотельных реле прибора ТРМ 138 -Т
Схема подключения выходных устройств прибора ТРМ 138-У

Общая схема подключения измерительных датчиков

термометры сопротивления

термопары

датчик с выходным сигналом тока от 0 (4) до 20 мА, от 0 до 5 мА датчик с выходным сигналом напряжения от 0 до 50 мВ, от 0 до 1 В

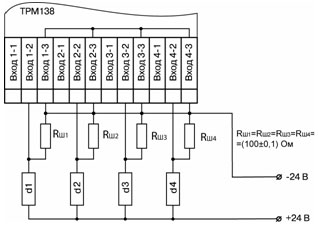

Пример схемы подключения активных датчиков d1-d4 с выходным сигналом тока от 4 до 20 мА

Пример схемы подключения активных датчиков d1-d4

с выходным сигналом тока от 4 до 20 мА



Схема установки перемычек на неиспользуемый вход

Схема установки перемычек на неиспользуемый вход

Пример подключения датчиков различного типа

Пример подключения датчиков различного типа
