Измеритель-регулятор двухканальный с RS-485 ОВЕН ТРМ202













Терморегулятор ОВЕН ТРМ202 – аналог ОВЕН 2ТРМ1 с интерфейсом RS -485.
Применяется для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения, пастеризаторах и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).

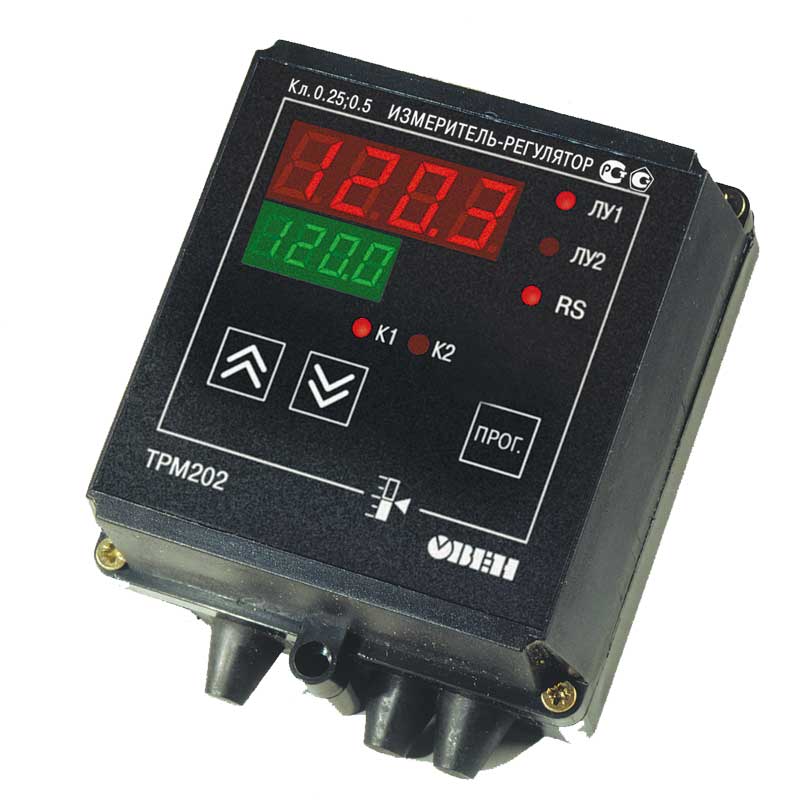

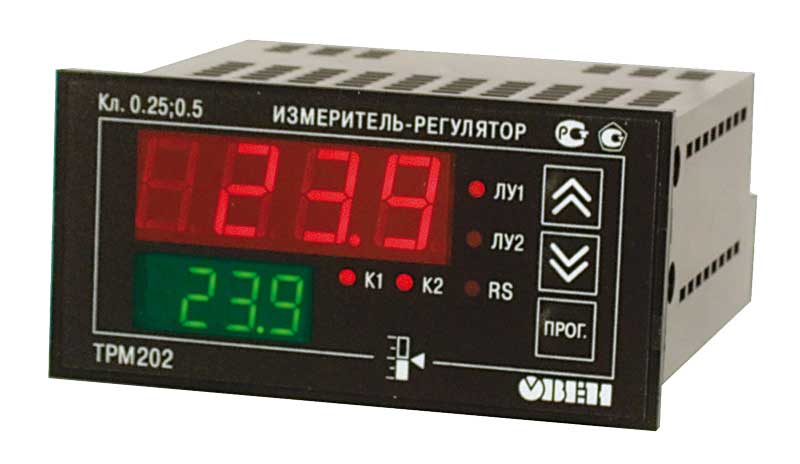

Прибор выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.

Функциональные возможности измерителя-регулятора ТРМ202:

  • ДВА УНИВЕРСАЛЬНЫХ ВХОДА для подключения широкого спектра датчиков температуры, давления, влажности и др. Можно подключать два датчика разного типа
  • ДВА НЕЗАВИСИМЫХ КАНАЛА РЕГУЛИРОВАНИЯ измеряемых величин по двухпозиционному закону или аналоговому П-закону
  • РЕГУЛИРОВАНИЕ И ОДНОВРЕМЕННАЯ РЕГИСТРАЦИЯ измеряемой величины при установке ЦАП 4…20 мА в качестве второго выходного устройства
  • ОДНОКАНАЛЬНОЕ ТРЕХПОЗИЦИОННОЕ РЕГУЛИРОВАНИЕ (с двумя разными уставками)
  • ВЫЧИСЛЕНИЕ И РЕГУЛИРОВАНИЕ РАЗНОСТИ измеряемых величин
  • ВЫЧИСЛЕНИЕ И ИНДИКАЦИЯ КВАДРАТНОГО КОРНЯ из измеряемой величины (например, для регулирования мгновенного расхода)
  • ВСТРОЕННЫЙ ИНТЕРФЕЙС RS -485 (протокол ОВЕН, Modbus ASCII/RTU*)
  • КОНФИГУРИРОВАНИЕ НА ПК или с лицевой панели прибора
  • БЫСТРЫЙ ДОСТУП К ИЗМЕНЕНИЮ УСТАВОК с лицевой панели прибора
  • УРОВНИ ЗАЩИТЫ НАСТРОЕК ПРИБОРА для разных групп специалистов

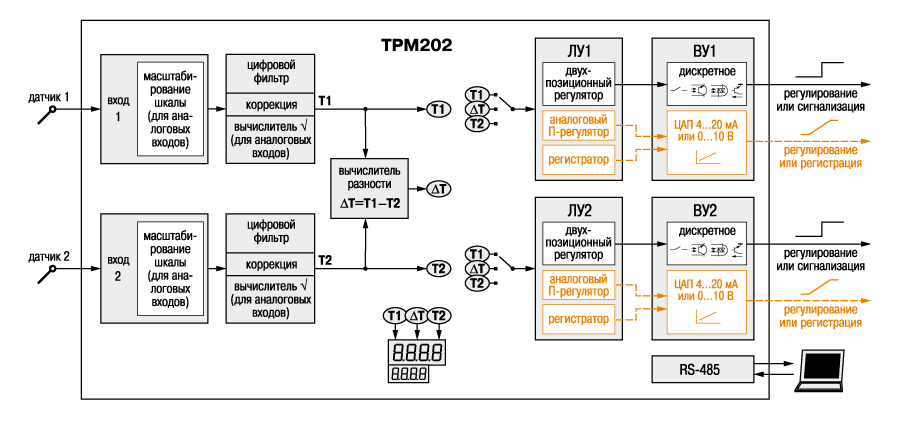

Функциональная схема прибора:

ЛУ – логическое устройство
ВУ – выходное устройство

Универсальные входы прибора ТРМ 202

Терморегулятор ТРМ202 имеет два универсальных входа для подключения измерительных датчиков:

  • термопреобразователей сопротивления типа ТСМ или ТСП 50/100, Pt100;
  • термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R), ТВР(А-1, 2, 3), ТПР(В), ТМК(Т);
  • активных датчиков с унифицированным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения -50...+50 мВ, 0...1 В.

Вычисление дополнительных функций от входных величин

В ОВЕН ТРМ 202 имеется вычислитель квадратного корня из значения входного сигнала. Используется с датчиками, имеющими квадратичную выходную характеристику (при измерении мгновенного расхода жидкости или газа).
Вычислитель разности вычисляет разность значений с 1-го и 2-го входов, которая по выбору пользователя может поступать на ЛУ1 или ЛУ2.

Логические устройства ОВЕН ТРМ202 (ЛУ)

Терморегулятор ОВЕН ТРМ 202 имеет два логических устройства (ЛУ), для каждого из которых пользователь может задавать входную величину:

  • измеренное на входе 1 значение;
  • измеренное на входе 2 значение;
  • разность значений с 1-го и 2-го входов.

Каждое логическое устройство может работать в одном из 3-х режимов:

  • двухпозиционный регулятор (компаратор, устройство сравнения);
  • аналоговый П-регулятор;
  • измеритель-регистратор.

Режим работы каждого ЛУ определяется типом соответствующего ему выходного устройства (ВУ).
Для работы ЛУ в режиме компаратора требуется выходное устройство ключевого типа (реле, транзисторный ключ, оптосимистор, выход для управления внешним твердотельным реле).
Для работы в режиме П-регулятора требуется цифроаналоговый преобразователь с выходным сигналом 4...20 мА или 0...10 В.
Для работы в режиме измерителя-регистратора требуется цифроаналоговый преобразователь с выходным сигналом 4...20 мА.

Выходные устройства прибора ОВЕН ТРМ202

В терморегулятор ОВЕН ТРМ202 устанавливаются два выходных устройства ВУ1 и ВУ2, жестко закрепленных за логическими устройствами. В различных сочетаниях могут быть установлены выходные устройства следующих типов:

  • электромагнитное реле 8 А;
  • транзисторная оптопара;
  • симисторная оптопара;
  • логический выход для управления внешним твердотельным реле;
  • цифроаналоговый преобразователь выходного сигнала ЛУ в ток 4...20 мА (с питанием от внешнего источника);
  • цифроаналоговый преобразователь выходного сигнала ЛУ в напряжение 0...10 В (с питанием от внешнего источника).

Тип выходных устройств 1 и 2 терморегулятора выбирается пользователем при заказе.

Режимы работы логических устройств (ЛУ1, ЛУ2)

Параметры Режим работы ЛУ1 (ЛУ2) Тип ВУ1 (ВУ2) Диаграмма работы ВУ
CmP1(2)=00 Регулятор выключен - -
CmP1(2)=01 Двухпозиционный регулятор: прямой гистерезис («нагреватель»)  ключевое (Р, К, С, Т)
CmP1(2)=02 Двухпозиционный регулятор: обратный гистерезис («холодильник») ключевое (Р, К, С, Т)
CmP1(2)=03 Двухпозиционный регулятор: П-образная логика (срабатывание при входе в границы) ключевое (Р, К, С, Т)
CmP1(2)=04 Двухпозиционный регулятор: U-образная логика (срабатывание при выходе за границы) ключевое (Р, К, С, Т)
dAC1(2)=o
CtL1(2)=HEAt
Аналоговый П-регулятор: обратное управление («нагреватель») ЦАП 4...20 мА или 0...10 В (И, У)
dAC1(2)=o
CtL1(2)=CooL
Аналоговый П-регулятор:
прямое управление («холодильник»)
ЦАП 4...20 мА или 0...10 В (И, У)
dAC1(2)=Pv Измеритель-регистратор ЦАП 4...20 мА (И)

Примечание. SP – уставка, – гистерезис (параметр HYS), ХР – полоса пропорциональности П-регулятора.

Установка временных задержек срабатывания выходного устройства прибора

При работе ЛУ в режиме компаратора имеется возможность задания:

  • времени задержки включения ВУ;
  • времени задержки выключения ВУ;
  • минимального времени удержания ВУ во включенном состоянии.
  • минимального времени удерживания ВУ в выключенном состоянии.

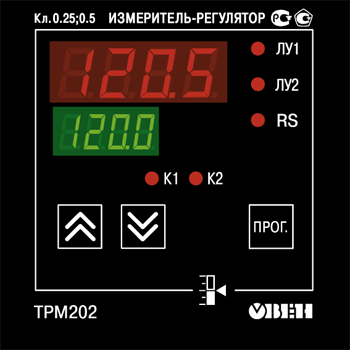

Элементы управления

Два цифровых индикатора работают в одном из трех режимов:

  1. Верхний индикатор отображает текущее значение регулируемой величины (Т1, Т2, ΨТ), нижний индикатор – значение ее уставки.
  2. Каналы переключают вручную кнопкой «ПРОГ.».
  3. То же, но каналы переключаются автоматически каждые 6 с.
  4. Индикаторы одновременно отображают текущие значения двух регулируемых величин. При нажатии кнопки «ПРОГ.» прибор переходит в режим 1.

В режиме ПРОГРАММИРОВАНИЕ цифровые индикаторы отображают название и значение программируемого параметра.
Светодиоды «ЛУ1» и «ЛУ2» показывают, для какого канала регулирования отображена информация на цифровых индикаторах.
Светодиоды «К1» и «К2» светятся, когда включено выходное устройство 1 или 2.
Светодиод «RS» светится, когда прибор осуществляет обмен данными по сети RS-485.

Функции кнопок

Кнопками и можно корректировать значение уставки непосредственно в процессе работы (если снята защита от изменения уставок).
Кнопка осуществляет:
- вход в МЕНЮ программирования;
- вход в нужную группу параметров;
- циклическое пролистывание параметров в группе (при каждом нажатии кнопки значение текущего параметра записывается в память);
Кнопки служат для:
- перехода между пунктами МЕНЮ;
- увеличения и уменьшения значения параметра.
В некоторые группы параметров можно попасть только через пароль, который набирается после одновременного нажатия трех.

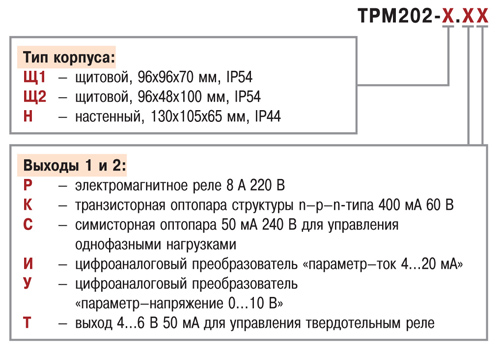

Модификации

Технические характеристики:

Питание

Напряжение питания 90…245 В переменного тока
Частота напряжения питания 47...63 Гц

Универсальные входы

Количество универсальных входов 2
Типы входных датчиков и сигналов см. таблицу «Характеристики измерительных датчиков»
Время опроса входа 1 с
Входное сопротивление при подключении источника сигнала:
– тока 100 Ом ± 0,1 % (при подключении внешнего резистора)
– напряжения не менее 100 кОм
Предел допустимой основной погрешности:
– при использовании термопреобразователя сопротивления ±0,5 %
– для отальных видов сигналов ±0,25 %

Выходы

Количество выходных устройств                            2

Интерфейс связи

Тип интерфейса RS-485
Скорость передачи данных 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
Тип кабеля экранированная витая пара

Корпус

Габаритные размеры и степень защиты корпуса
Щитовой Щ1 96х96х70 мм, IP54*
Щитовой Щ2 96х48х100 мм, IP54*
Настенный Н 130х105х65 мм, IP44
* со стороны передней панели

Характеристики выходных устройств

Обозн. Тип выходного устройства (ВУ) Электрические характеристики
Р электромагнитное реле 8 А при 220 В, cos > 0,4
К транзисторная оптопара структуры n–p–n типа 400 мА при 60 В пост. тока
С симисторная оптопара 50 мА при 240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)
И цифроаналоговый преобразователь «параметр–ток 4…20 мА» нагрузка 0…1000 Ом,
напряжение питания 10...30 В пост. тока
У цифроаналоговый преобразователь «параметр–напряжение 0...10 В» нагрузка не менее 2 кОм,
напряжение питания 15...32 В
Т выход для управления твердотельным реле выходное напряжение 4...6 В,
макс. выходной ток 50 мА

Характеристики измерительных датчиков

Код in.t Тип датчика Диапазон измерений
r385 ТСП50 W100 = 1.385 –200…+750 °С
r.385 ТСП100 W100 = 1.385 (Pt 100) –200…+750 °С
r391 ТСП50 W100 = 1.391 –200…+750 °С
r.391 ТСП100 W100 = 1.391 –200…+750 °С
r-21 ТСП гр. 21 (R0=46 Oм, W100 = 1.391) –200…+750 °С
r426 ТСМ50 W100 = 1.426 –50…+200 °С
r.426 ТСМ100 W100 = 1.426 –50…+200 °С
r-23 ТСМ гр. 23 (R0=53 Ом, W100 = 1.426) –50…+200 °С
r428 ТСМ50 W100 = 1.428 –190…+200 °С
r.428 ТСМ100 W100 = 1.428 –190…+200 °С
E_A1 термопара ТВР (А-1) 0…+2500 °С
E_A2 термопара ТВР (А-2) 0…+1800 °C
E_A3 термопара ТВР (А-3) 0…+1800 °C
E_ _b термопара ТПР (В) +200…+1800 °C
E_ _J термопара ТЖК (J) –200…+1200 °С
E_ _K термопара ТХА (K) –200…+1300 °С
E_ _L термопара ТХК (L) –200…+800 °С
E_ _n термопара ТНН (N) –200…+1300 °С
E_ _r термопара ТПП (R) 0…+1750 °C
E_ _S термопара ТПП (S) 0…+1750 °C
E_ _t термопара ТМК (Т) –200…+400 °C
i 0_5 ток 0…5 мА 0…100 %
i 0.20 ток 0…20 мA 0…100 %
i 4.20 ток 4…20 мА 0…100 %
U-50 напряжение –50…+50 мВ 0…100 %
U0_1 напряжение 0…1 В 0…100 %

Условия эксплуатации

Температура окружающего воздуха +1...+50 °С
Атмосферное давление 86...106,7 кПа
Относительная влажность воздуха (при +35 °С) 30...80 %

Схемы подключения

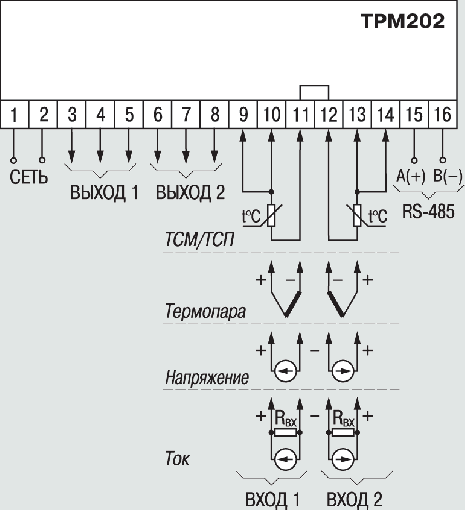

Общая схема подключения ТРМ202

Схемы подключения выходных устройств

ТРМ202-Х.РР ТРМ202-Х.КК ТРМ202-Х.СС ТРМ202-Х.ИИ
ТРМ202-Х.ТТ ТРМ202-Х.РИ ТРМ202-Х.КИ ТРМ202-Х.СИ
