Измеритель цифровой одноканальный ИДЦ1. НОВИНКА!!!

    Измеритель цифровой ИДЦ1 совместно с первичным преобразователем (датчиком) предназначен для измерения различных физических величин. ИДЦ1 имеет два встроенных выходных устройства для выдачи сигнализации.

Отличительные особенности ИДЦ1:

В процессе работы прибор предоставляет пользователю возможность фиксации на дисплее текущего значения измеряемой величины и запоминания ее последнего значения в энергозависимой памяти прибора (функция «HOLD»).

Прибор крупный, с контрастными, хорошо видными издалека цифрами, на дисплее имеется индикатор знака.

Функциональные возможности прибора ИДЦ1:

  • измерение температуры или других физических величин (давления, влажности, расхода, уровня и т.п.) с помощью датчиков c унифицированным выходным сигналом тока или напряжения;
  • формирование сигнализации о выходе (или входе) измеряемого параметра в заданную пользователем зону (П и U – образные логики);
  • функция «HOLD». В процессе работы прибор предоставляет пользователю возможность фиксации на дисплее текущего значения измеряемой величины и запоминания ее энергозависимой памяти прибора.
  • ИДЦ1 имеет крупный 4-х разрядный цифровой индикатор. Размер цифр 40х20мм.
  • масштабирование измеренного значение входного сигнала от 4 до 20 мА.
  • ИДЦ1 имеет съемные клеммники обеспечивающие легкость монтажа и демонтажа прибора.

Технические характеристики:

Параметр

Значение

Диапазон напряжения питания постоянного тока, В

от 10,5 до 30





(номинальное значение 24 В)

Максимальная потребляемая мощность,  ВА, не более

2

Количество каналов (входов)

1

Время опроса входа, с, не более

1

Диапазоны входных сигналов:

постоянного напряжения, В



от 0 до1

от 0 до 10

постоянного тока, мА

     от 0 до 5

от 0 до 20

от 4 до 20

Входное сопротивление прибора в режиме измерения сигнала от 0 до 10 В, кОм

99,9

Входное сопротивление прибора в режиме измерения сигнала от 0 до 20 мА, Ом

121

Количество выходных устройств

 (оптопара транзисторная n-p-n типа)

2

Характеристики коммутируемого выходным устройством сигнала:

  – постоянный ток, мА, не более

  – напряжение, В, не более



400

60

Предел допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха от нормальной на каждые 10 °С изменения температуры

не более 0,5 предела допускаемой основной приведенной погрешности

Степень защиты корпуса

     cо стороны лицевой панели

     co стороны задней и боковых поверхностей



IP54

IP20

Габаритные размеры прибора, мм

144×96×43

Масса, кг, не более

0,5

Средняя наработка на отказ, ч, не менее

50 000

Средний срок службы, лет

10

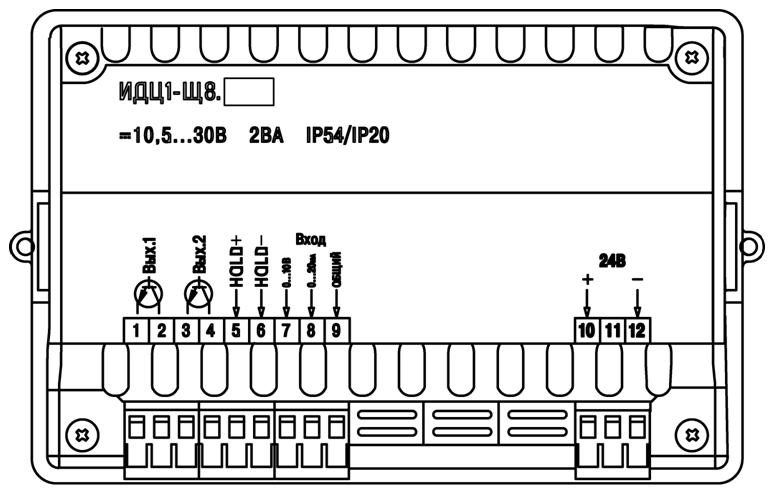

Схемы подключения:
