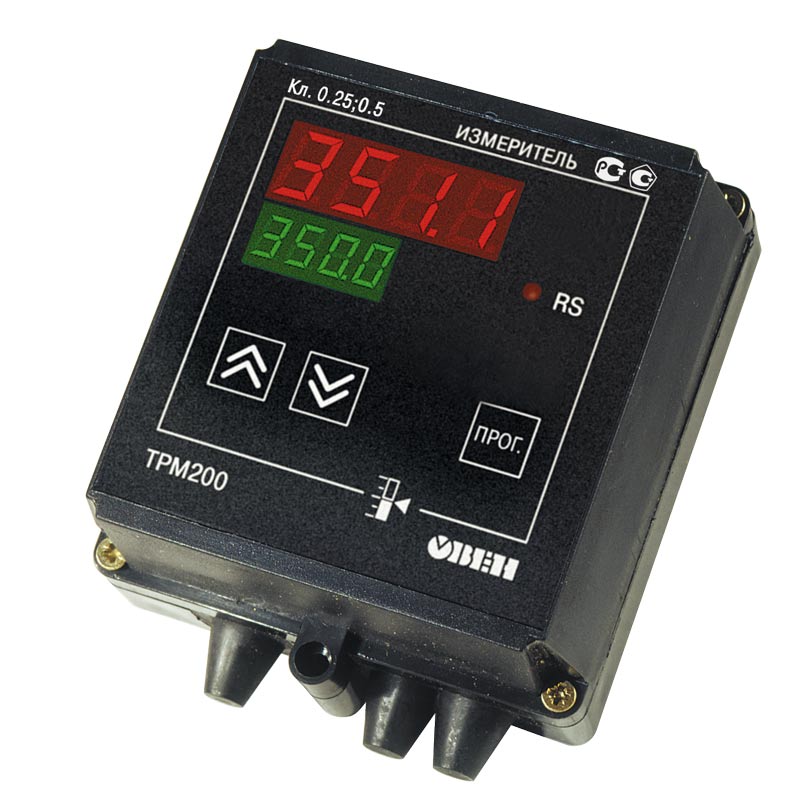

Измеритель двухканальный с RS-485 ОВЕН ТРМ200

Прибор ОВЕН ТРМ200 (аналог ОВЕН ТРМ0 с интерфейсом RS-485) – двухканальный измеритель, применяемый для измерения температуры, уровня, давления, влажности, веса и других физических параметров теплоносителей и различных сред (в зависимости от подключенных датчиков). Измерительный прибор ОВЕН ТРМ200 предназначен для использования в холодильных установках, сушильных шкафах, печах, пастеризаторах и на другом технологическом оборудовании.

Измерительный прибор выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.

Функциональные возможности прибора ОВЕН ТРМ200:

Измеритель ОВЕН ТРМ 200имеет два универсальных входа для подключения широкого спектра датчиков (температуры, давления, уровня и других физических параметров). Входы обеспечивают возможность подключения датчиков разных типов
Измеритель ОВЕН ТРМ 200 имеет функции ЦИФРОВОЙ ФИЛЬТРАЦИИ И КОРРЕКЦИИ ВХОДНОГО СИГНАЛА, а также масштабирования шкалы для аналогового входа
ВЫЧИСЛЕНИЕ РАЗНОСТИ измеряемых величин
ИНДИКАЦИЯ текущих значений измеренных величин и их разности на двух встроенных 4-х разрядных светодиодных цифровых индикаторах
ВЫЧИСЛЕНИЕ И ИНДИКАЦИЯ КВАДРАТНОГО КОРНЯ из измеряемой величины (например, для измерения мгновенного расхода)
ВСТРОЕННЫЙ ИНТЕРФЕЙС RS-485 (протокол ОВЕН, Modbus ASCII/RTU*)
В измерительном приборе предусмотрены различные УРОВНИ ЗАЩИТЫ НАСТРОЕК ПРИБОРА для разных групп специалистов
КОНФИГУРИРОВАНИЕ измерителя-регулятора осуществляется на ПК или с лицевой панели прибора.

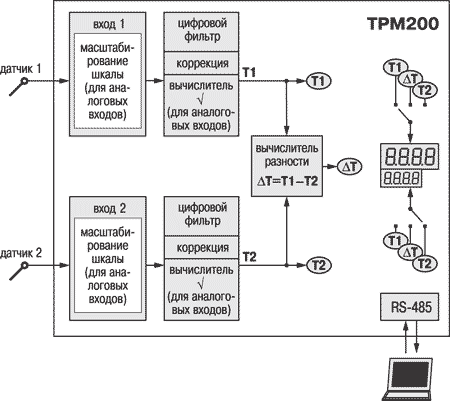

Функциональная схема прибора:

Интерфейс RS-485:

В ТРМ200 установлен модуль интерфейса RS-485, организованный по стандартному протоколу ОВЕН, Modbus ASCII/RTU.

Интерфейс RS-485 позволяет:

конфигурировать прибор на ПК (программа-конфигуратор предоставляется бесплатно);
передавать в сеть текущие значения измеренных величин, а также любых программируемых параметров.

Подключение ТРМ200 к ПК производится через преобразователь интерфейса ОВЕН АС3.

При интеграции ТРМ200 в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.

Компания ОВЕН бесплатно предоставляет для ТРМ200:

драйвер для Trace Mode;
OPC-сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей OPC-технологию;
библиотеки WIN DLL для быстрого написания драйверов.

Индикация

В режиме РАБОТА отображают текущие значения двух измеряемых величин Т1, Т2 (или один из индикаторов отображает их разность T). В режиме ПРОГРАММИРОВАНИЕ отображают название и значение программируемого параметра.
Вход в МЕНЮ программирования. Вход в нужную группу параметров. Циклическое пролистывание параметров в группе (при каждом нажатии кнопки значение текущего параметра записывается в память).
Переход между пунктами МЕНЮ. Увеличение и уменьшение значения параметра.
В некоторые группы параметров можно попасть только через пароль, который набирается после одновременного нажатия всех трех кнопок.
Светится, когда прибор осуществляет обмен данными по сети RS-485.	"RS

Питание

Напряжение питания	90…245 В переменного тока
Частота напряжения питания	47...63 Гц

Универсальные входы:

Количество универсальных входов	2
Типы входных датчиков и сигналов	см. таблицу «Характеристики измерительных датчиков»
Время опроса входа	1 с
Входное сопротивление при подключении источника сигнала:
– тока	100 Ом ± 0,1 % (при подключении внешнего резистора)
– напряжения	не менее 100 кОм
Предел допустимой основной погрешности:
– при использовании термопреобразователя сопротивления	±0,5 %
– для остальных видов сигналов	±0,25

Интерфейс связи

Тип интерфейса	RS-485
Скорость передачи данных	2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
Тип кабеля	экранированная витая пара

Корпус

Габаритные размеры и степень защиты корпуса
Щитовой Щ1	96х96х70 мм, IP54*
Щитовой Щ2	96х48х100 мм, IP54*
Щитовой Н	130х105х65 мм, IP44
* со стороны передней пане

Характеристики измерительных датчиков

Код in.t1(2)	Тип датчика	Диапазон измерений
r385	ТСП 50П W100 = 1.385	–200…+750 °С
r.385	ТСП 100П W100 = 1.385 (Pt 100)	–200…+750 °С
r391	ТСП 50П W100 = 1.391	–200…+750 °С
r.391	ТСП 100П W100 = 1.391	–200…+750 °С
r-21	ТСП гр. 21 (R0=46 Oм, W100 = 1.391)	–200…+750 °С
r426	ТСМ 50М W100 = 1.426	–50…+200 °С
r.426	ТСМ 100М W100 = 1.426	–50…+200 °С
r-23	ТСМ гр. 23 (R0=53 Ом, W100 = 1.426)	–50…+200 °С
r428	ТСМ 50М W100 = 1.428	–190…+200 °С
r.428	ТСМ 100М W100 = 1.428	–190…+200 °С
E_A1	термопара ТВР (А-1)	0…+2500 °С
E_A2	термопара ТВР (А-2)	0…+1800 °C
E_A3	термопара ТВР (А-3)	0…+1800 °C
E_ _b	термопара ТПР (В)	+200…+1800 °C
E_ _J	термопара ТЖК (J)	–200…+1200 °С
E_ _K	термопара ТХА (K)	–200…+1300 °С
E_ _L	термопара ТХК (L)	–200…+800 °С
E_ _n	термопара ТНН (N)	–200…+1300 °С
E_ _r	термопара ТПП (R)	0…+1750 °C
E_ _S	термопара ТПП (S)	0…+1750 °C
E_ _t	термопара ТМК (Т)	–200…+400 °C
i 0_5	ток 0…5 мА	0…100 %
i 0.20	ток 0…20 мA	0…100 %
i 4.20	ток 4…20 мА	0…100 %
U-50	напряжение –50…+50 мВ	0…100 %
U0_1	напряжение 0…1 В	0…100 %

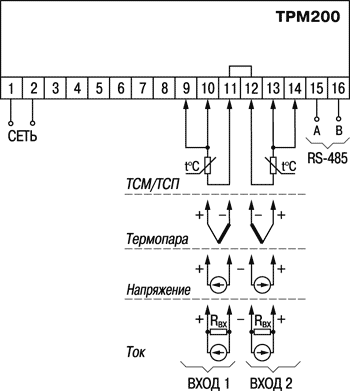

Измеритель двухканальный с RS-485 ОВЕН ТРМ200. Схема подключения
