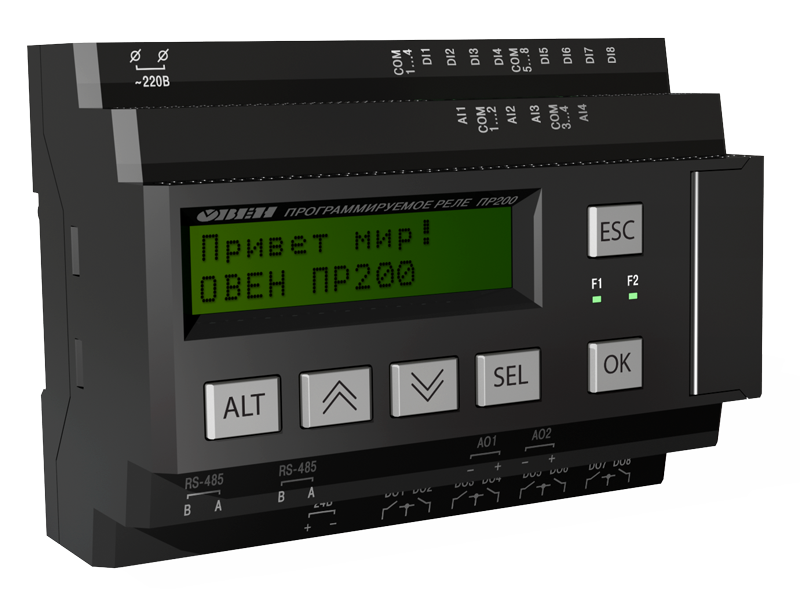

Программируемое реле с индикацией для распределенных систем ОВЕН ПР200 .НОВИНКА!!!

Программируемое реле ОВЕН ПР200-220.2.2 с выходом 4…20 мА Программируемое реле ОВЕН ПР200-220.4.2 с выходом 0…10 В



ОВЕН ПР200 – интеллектуальное реле для решения задач водоподготовки, водоочистки и управления небольшими насосными группами локальной автоматизации.

Прибор надежен и прост как в программировании, так и в эксплуатации. Программирование ОВЕН ПР200 не требует специальных навыков, поскольку осуществляется с помощью простой и интуитивно понятной среды программирования OWENLogic. Алгоритм работы интеллектуального реле создается пользователем на языке функциональных блоков (ФБ), т. е. на языке релейной логики. Программа записывается в прибор с помощью стандартного MiniUSB-кабеля.

Для добавления интерфейса RS-485 в программируемое реле ОВЕН ПР200 применяется интерфейсная плата ОВЕН ПР-ИП485

Для увеличения количества дискретных входов и выходов программируемого реле ОВЕН ПР200 предназначен модуль расширения ОВЕН ПР-М. Существуют модификации модулей с разным типом питания:

  • ПР-М.220.Д16
  • ПР-М.24.Д16



Отличительные характеристики ПР200

  • Питание: 230 В либо 24 В – в зависимости от модификации.
  • Встроенный источник 24 В (в модификации на 230 В) – для питания аналоговых каналов ввода/вывода. Таким образом, датчикам не требуется внешнее питание.
  • Аналоговые входы могут принимать сигналы 4…20 мА, 0…10 В, 0…4 кОм, а также работать в режиме дискретного входа. Режим выставляется на плате с помощью джампера.
  • Шунтирующий резистор для входа 4…20 мА теперь внутри.
  • Для программирования используется стандартный MiniUSB-кабель (поставляется в комплекте), не нужны дополнительные преобразователи.
  • Часы реального времени с батарейкой (срок службы батарейки – 8 лет).



Возможности символьного индикатора ПР200

  • Видимая область символьного индикатора: 2 строки по 16 символов.
  • Поддержка кириллицы и латиницы (меню).
  • Экран не ограничен только видимой областью, его можно листать вверх и вниз.
  • На экране можно отображать и при необходимости корректировать параметры программы пользователя («меню оператора»).
  • Для оперативного изменения настроек прибора есть «меню наладчика». Здесь можно, например, сменить тип датчика, масштабировать шкалу измерений, настроить яркость подсветки, изменить настройки портов и т.п.



Конструктивные особенности

  • Новый форм-фактор: длина корпуса 7 «автоматов» (7din), что позволит разместить прибор как в большом шкафу, так и в малом с автоматическими выключателями.
  • Съемные клеммники – для удобства монтажа.
  • В комплекте к клеммникам – «ключи», которые предотвращают неправильное подключение.



Модули расширения и аксессуары для ПР200

Интерфейсная плата ПР-ИП485

Интерфейсная плата ПР-ИП485

Интерфейсная плата ОВЕН ПР-ИП485 применяется для добавления интерфейса RS-485 в программируемое реле ОВЕН ПР200. Всего можно установить два интерфейса RS-485. Интерфейсная плата устанавливается самостоятельно пользователем при необходимости.

Модуль расширения ОВЕН ПР-М

Модуль расширения ОВЕН ПР-М

Модуль расширения ОВЕН ПР-М предназначен для увеличения количества дискретных входов и выходов программируемого реле ОВЕН ПР200. Модули имеют внутреннюю гальваническую развязку и независимое питание, что обеспечивает дополнительную гальваническую развязку и повышает надежность системы. Существуют модификации модулей с разным типом питания. К ПР200 можно подключить по внутренней шине два модуля расширения ввода/вывода.
