Электронный измеритель низкого давления (тягонапоромер) ОВЕН ПД150 для автоматики котельных установок и вентиляционных систем.НОВИНКА!!!

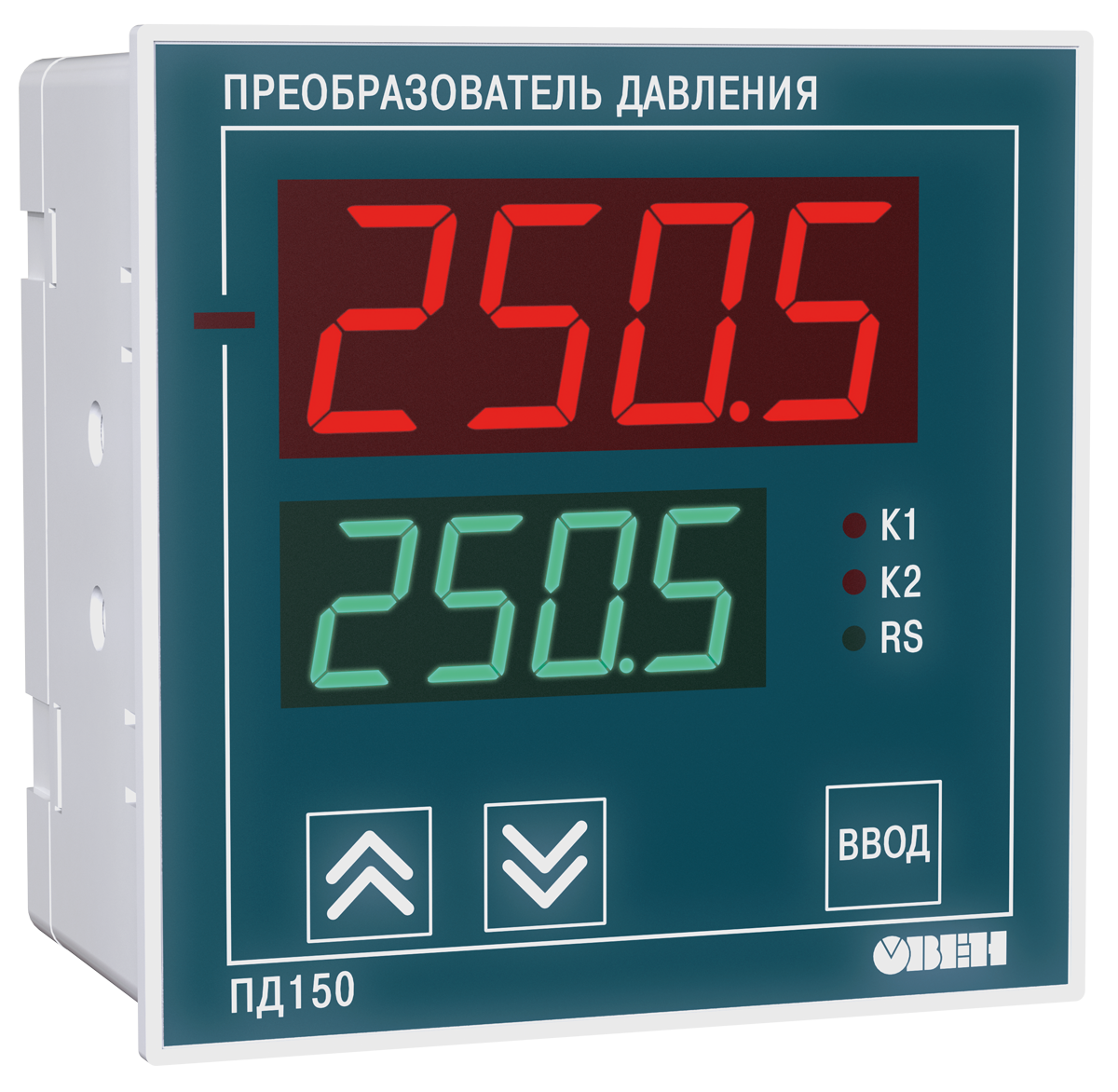

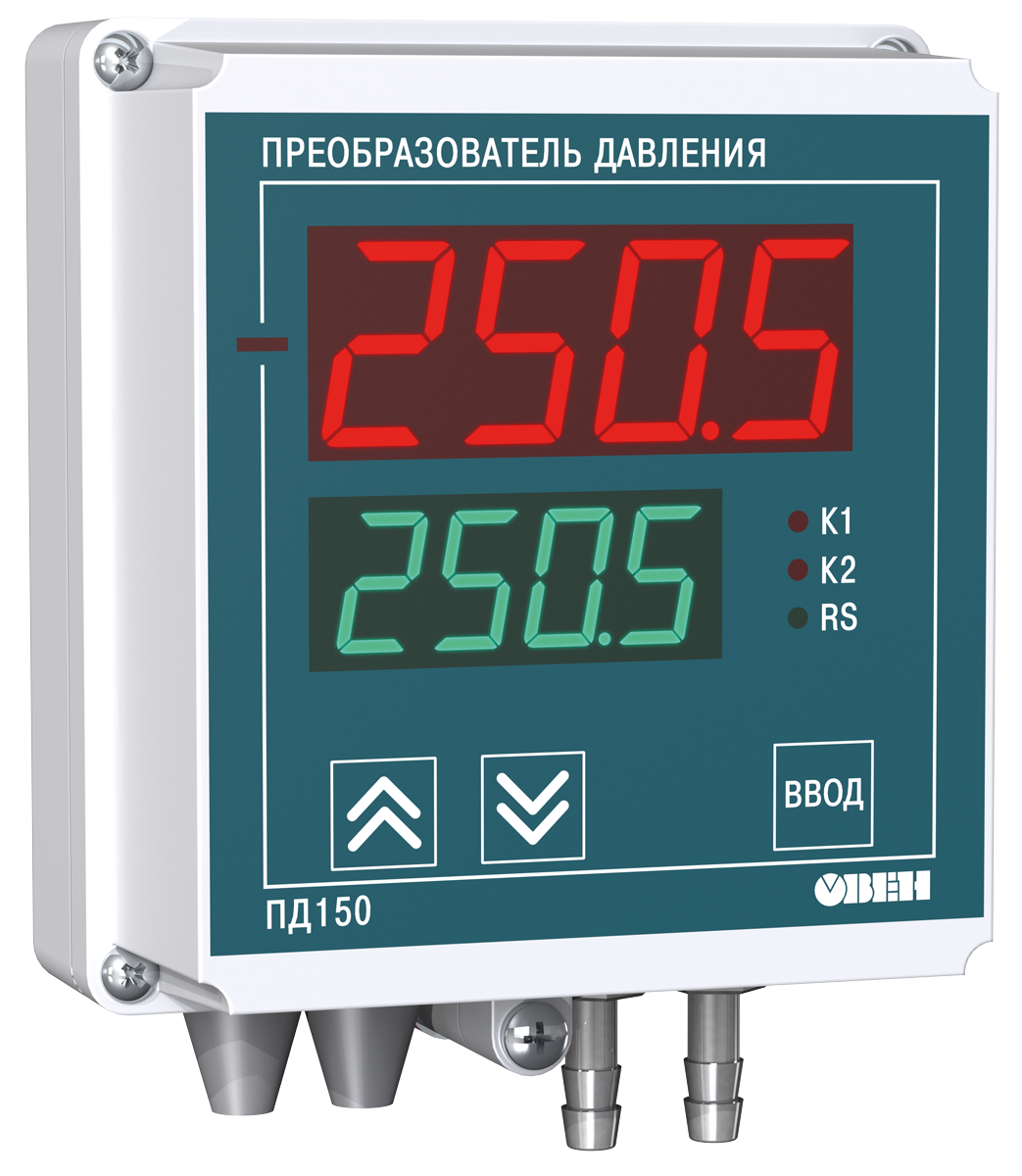

Преобразователь давления на основе электроконтактного манометра для котельной автоматики в настенном исполнении  Цифровой датчик давления для котельной автоматики и вентиляции в корпусе Щ1



Преобразователь давления ОВЕН ПД150 совмещает функции первичного измерительного датчика и вторичного показывающего прибора и предназначен для контроля давления неагрессивных газов, в том числе горючих и дымовых. Формирует силовые управляющие и информационные сигналы на автоматику управления.

В котельных установках цифровой напоромер (тягонапоромер) ПД150 обеспечивает контроль давления в контурах регулирования подачи горючего газа и воздуха, давления разряжения в топке, давления уходящих газов в дымоходе.

В системах вентиляции и кондиционирования воздуха ПД150 применяется для измерения давлений и перепадов давления с целью контроля степени загрязнённости воздушных фильтров, а также контроля эффективности работы вентиляционных систем.

Также датчик давления ПД150 может применяться в испытательной, лабораторной технике и т.п.

Датчик ОВЕН ПД150 представляет собой электроконтактный манометр с двумя силовыми реле и масштабируемым выходным сигналом RS-485 (протокол Modbus) или 4…20 мА. Высокоточный сенсор с открытым кремниевым кристаллом позволяет измерять давление неагрессивных к кремнию газов, в том числе горючих (метан) и дымовых (топочных).

Присоединение к процессу – штуцер «елочка» под трубку с внутренним диаметром 4–6 мм. Индикация отрицательной величины, положения релейных выходов и размерности/температуры на сенсоре. Выпускается в корпусах Н1 (настенный) и Щ1 (щитовой).

ОВЕН ПД150 работает по протоколам Modbus RTU и Modbus ASCII в режиме Slave. По сети RS-485 от датчика возможно получение значений измеряемого давления и температуры сенсора, а также настройка параметров работы силовых реле и конфигурирование преобразователя. Включена функция юстировки «нуля» и диапазона по эталонному давлению.

Диапазоны ДИВ до 100 кПа включительно симметричны относительно текущего атмосферного давления.



Преимущества ОВЕН ПД150

  • Межповерочный интервал 5 лет.
  • Универсальный источник питания 220В / 24В.
  • Максимальная русификация индикации и меню настройки.
  • Возможность калибровки «нуля» и диапазона по эталонному давлению.
  • Индикация температуры сенсора, регулировка яркости индикации.
  • Выходы: два электромагнитных реле (8 А) + RS-485 (Modbus RTU/ASCII) или 4…20 мА.
  • Высокая точность измерений – от 0,25 % ВПИ
  • Два вида исполнения: щитовое Щ1 и настенное Н1



Области применения

  • Котельная автоматика: контроль линий подачи горючего газа и воздуха в котел, разряжения в топке, давления печных газов в дымоходе и т.п.
  • Системы вентиляции: контроль засорения фильтров, наддува в «чистых» производственных помещениях.
  • Испытательная и лабораторная техника.
