Погружной преобразователь гидростатического давления столба жидкости (уровня) ПД100-ДГ-137-0,5/1,0

Погружной преобразователь гидростатического давления столба жидкости (уровня) ПД100-ДГ-137

Датчики ОВЕН ПД100-ДГ модели 137 представляют собой преобразователи гидростатического давления с измерительной мембраной из нержавеющей стали и встроенным гидрометрическим кабелем.

Данная модель характеризуется возможностью работы внутри жидкости. Для связи сенсора с атмосферой в кабеле присутствует капилляр. Съемный защитный колпачок предохраняет измерительную мембрану (открытый сенсор) от механических повреждений.

Преобразователи данной модели могут применяться в системах измерения и поддержания уровня жидкости на основных и вторичных производствах в промышленности и ЖКХ: водозаборных скважинах и резервуарах, канализационных станциях и емкостях, прудах-отстойниках, водонапорных башнях и т.д.

Для более удобного монтажа преобразователя на объекте в качестве аксессуара предлагается клеммная коробка КК-01



Основные характеристики преобразователя

  • измерение гидростатического давления нейтральных к нержавеющей стали AISI 316L (AISI 304S) сред (вода, конденсат, различные жидкости, стоки и т.п.)
  • преобразование давления в унифицированный сигнал постоянного тока 4...20 мА
  • верхний предел измеряемого давления (ВПИ) – ряд значений от 1,0 до 100 м. вод. ст.
  • перегрузочная способность 200% от ВПИ
  • основная приведенная погрешность – 0,5; 1,0 % ВПИ
  • степень защиты корпуса датчика давления – IP68
  • помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522

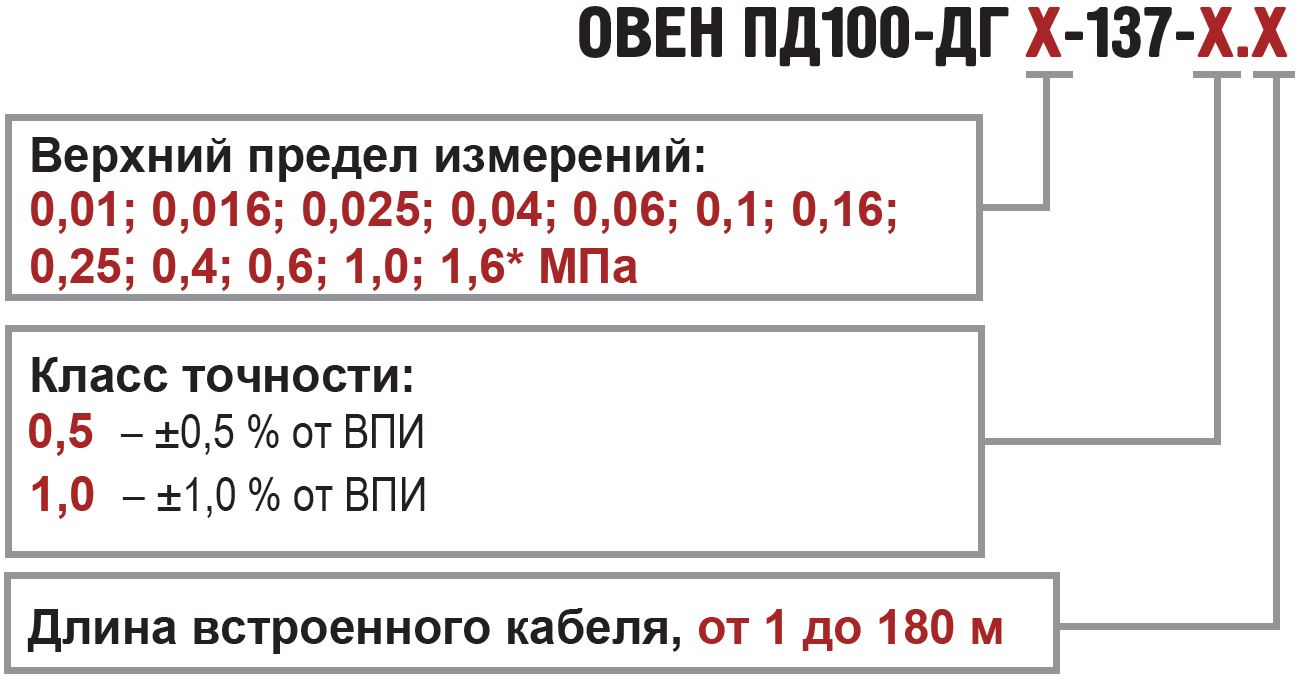

Обозначение при заказе

Погружной преобразователь гидростатического давления столба жидкости (уровня) ПД100. Обозначения при заказе
