Модуль ввода аналоговый ОВЕН МВА8.

  Восьмиканальный универсальный измерительный модуль ввода для распределенных систем управления в сети RS-485.
Может использоваться в качестве модуля расширения входов для ОВЕН ПЛК или программируемых контроллеров других производителей.
Модуль ввода МВА8 работает в сети RS-485 при наличии в ней «мастера», при этом сам МВА8 не является «мастером» сети.

Модуль ввода выпускается в корпусе типа Д9 с креплением на DIN-рейку.

Основные функции модуля ввода

  • ВОСЕМЬ УНИВЕРСАЛЬНЫХ ВХОДОВ для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и других физических величин
  • ЦИФРОВАЯ ФИЛЬТРАЦИЯ И КОРРЕКЦИЯ входных сигналов, масштабирование показаний датчиков с унифицированным выходным сигналом (активных датчиков)
  • ПЕРЕДАЧА ИЗМЕРЕННЫХ ЗНАЧЕНИЙ ПО ИНТЕРФЕЙСУ RS-485
  • ПОДДЕРЖКА РАСПРОСТРАНЕННЫХ ПРОТОКОЛОВ Modbus (ASCII, RTU), DCON, ОВЕН
  • БЕСПЛАТНАЯ ПРОГРАММА «КОНФИГУРАТОР МВА8»:
  • – конфигурирование прибора на ПК;
  • – регистрация текущих измерений.
  • ПОМЕХОУСТОЙЧИВОСТЬ благодаря импульсному источнику питания 90...264 В частотой 47...63 Гц

Функциональная схема прибора

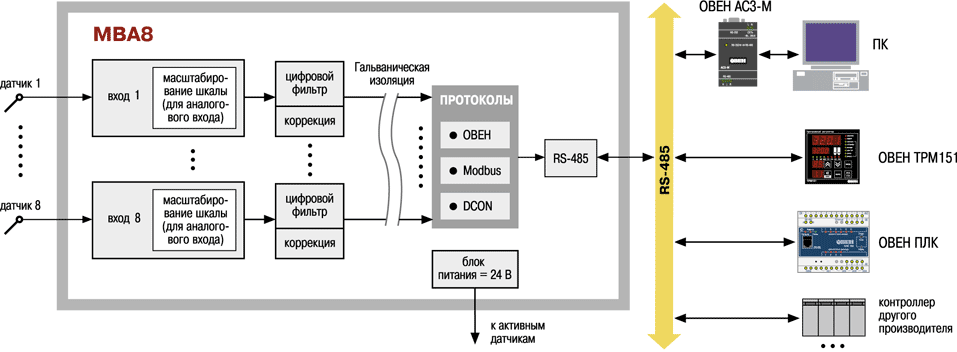

Функциональная схема модуля ввода МВА8

Интерфейс RS-485
В модуле ввода МВА8 установлен модуль интерфейса RS-485, позволяющий:

  • конфигурировать прибор на ПК (программа-конфигуратор предоставляется бесплатно);
  • передавать в сеть текущие значения измеренных величин, а также любых программируемых параметров.

МВА8 может работать в сети только при наличии в ней «мастера». «Мастером» сети RS-485 может быть персональный компьютер или программируемый контроллер, например ОВЕН ПЛК.
Подключение МВА8 к ПК производится через адаптер ОВЕН АС3-М или АС4.

Поддержка протоколов ОВЕН, Modbus, DCON
Для сетевого обмена с МВА8 пользователь может выбрать один из четырех протоколов: ОВЕН, Modbus RTU, Modbus ASCII или DCON. Конфигурирование модуля ввода МВА8 осуществляется по протоколу ОВЕН.
Поддержка распространенных протоколов Modbus и DCON позволяет МВА8 работать в одной сети с контроллерами и модулями как фирмы ОВЕН, так и других производителей.

Интеграция в АСУ ТП
При интеграции модуля ввода МВА8 в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.
Компания ОВЕН бесплатно предоставляет для МВА8:

  • драйвер для Trace Mode;
  • сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей -технологию;
  • библиотеки DLL для быстрого написания драйверов.

Универсальные входы
Модуль ввода оснащен восемью универсальными входами, к которым в произвольной комбинации могут быть подключены любые из следующих первичных преобразователей (датчиков):

  • термопреобразователи сопротивления медные и платиновые ТСМ/ТСП 50, 100, 500, 1000 Ом, никелевые ТСН 100, 500, 1000 Ом;
  • термопары ТХК(L), ТХА(K), ТНН(N), ТЖК(J), ТПП(R), ТПП(S), ТПР(B), ТВР(A-1), ТВР(A-2), ТВР(A-3), ТМК(T);
  • активные датчики с унифицированным выходным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения –50...+50 мВ, 0... 1 В;
  • элементы и устройства, имеющие «сухой» контакт (к каждому входу можно подключить два таких устройства);

а также датчики положения задвижек с резистивным или токовым выходом

Цифровые фильтры
Модуль ввода имеет восемь цифровых фильтров, работающих независимо друг от друга и предназначенных для подавления внешних помех. Параметры цифровых фильтров задаются при программировании модуля.

Блок питания
Модуль ввода оснащен импульсным блоком питания (БП). В состав БП входит дополнительный источник постоянного тока, гальванически изолированный от остальных элементов схемы и предназначенный для питания активных датчиков.

Технические характеристики

Питание

Напряжение питания 90…245 В переменного тока частотой 47…63 Гц
Потребляемая мощность не более 6 ВА

Входы

Количество входов 8
Минимальное время опроса одного входа 0,3с
Минимальное время опроса восьми входов 2 с
Напряжение источника питания активных датчиков 24±3 В постоянного тока
Максимальный ток нагрузки источника питания активных датчиков 180 мА
Входное сопротивление при измерении:
— напряжения >100 кОм
— тока (внешний резистор) 100 Ом ± 0,1 %
Макс. напряжение перегрузки на входе 15 В

Интерфейс

Тип интерфейса RS-485
Скорость передачи данных, кбит/с 2.4, 4.8, 9.6, 14.4, 19.2, 28.8, 38.4, 57.6, 115.2
Максимальная длина линии связи 1200 м
Протокол передачи данных ОВЕН
Modbus RTU
Modbus ASCII
DCON
Максимальное количество модулей в сети:
— для протокола ОВЕН при длине сетевого адреса 8 бит 32
— для протокола ОВЕН при длине сетевого адреса 11 бит 256
— для протокола Modbus 256

Процессор

Встроенный процессор AТMega 128
Таймер сторожевой

Гальваническая изоляция

Допустимое напряжение изоляции между входами и линией интерфейса    1500В

Корпус

Тип корпуса на DIN-рейку Д9
Габаритные размеры корпуса 157х86х58 мм
Степень защиты корпуса IP20

Условия эксплуатации

Температура окружающего воздуха +1...+50 °С
Атмосферное давление 86...106,7 кПа
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) не более 80 %

Характеристики измерительных датчиков

Тип датчика Диапазон измерений Предел основной приведенной погрешности
ТСМ (Cu50) W100=1,426 –50...+200 °С 0,25 %
ТСМ (50М) W100=1,428 –190...+200 °С 0,25 %
ТСП (Pt50) W100=1,385 –200...+750 °С 0,25 %
ТСП (50П) W100=1,391 –200...+750 °С 0,25 %
ТСМ (Cu100) W100=1,426 –50...+200 °С 0,25 %
ТСМ (100М) W100=1,428 –190...+200 °С 0,25 %
ТСП (Pt100) W100=1,385 –200...+750 °С 0,25 %
ТСП (100П) W100=1,391 –200...+750 °С 0,25 %
ТСН (Ni100) W100=1,617 –60...+180 °С 0,25 %
ТСМ (Cu500) W100=1,426 –50...+200 °С 0,25 %
ТСМ (500М) W100=1,428 –190...+200 °С 0,25 %
ТСП (Pt500) W100=1,385 –200...+650 °С 0,25 %
ТСП (500П) W100=1,391 –200...+650 °С 0,25 %
ТСН (Ni500) W100=1,617 –60...+180 °С 0,25 %
ТСМ (Cu1000) W100=1,426 –50...+200 °С 0,5 %
ТСМ (1000М) W100=1,428 –190...+200 °С 0,5 %
ТСП (Pt1000) W100=1,385 –200...+650 °С 0,5 %
ТСП (1000П) W100=1,391 –200...+650 °С 0,5 %
ТСН (Ni1000) W100=1,617 –60...+180 °С 0,5 %
ТХК (L) –200...+800 °С 0,5 %
ТЖК (J) –200...+1200 °С 0,5 %
ТНН (N) –200...+1300 °С 0,5 %
ТХА (K) –200...+1300 °С 0,5 %
ТПП (S) 0...+1750 °С 0,5 %
ТПП (R) 0...+1750 °С 0,5 %
ТПР (В) +200...+1800 °С 0,5 %
ТВР (А-1) 0...+2500 °С 0,5 %
ТВР (А-2) 0...+1800 °С 0,5 %
ТВР (А-3) 0...+1600 °С 0,5 %
ТМК (Т) –200...+400 °С 0,5 %
Сигналы тока 0...5 мА; 0...20 мА; 4...20 мА 0...100 % 0,25 %
Сигналы напряжения –50...+50 мВ; 0...1 В 0...100 % 0,25 %
Датчик положения задвижки:
– резистивный (до 900 Ом) 0...100 % не устанавливается
– токовый 0(4)…20 мА 0...100 % не устанавливается
– токовый 0…5 мА 0...100 % не устанавливается

Схемы подключения

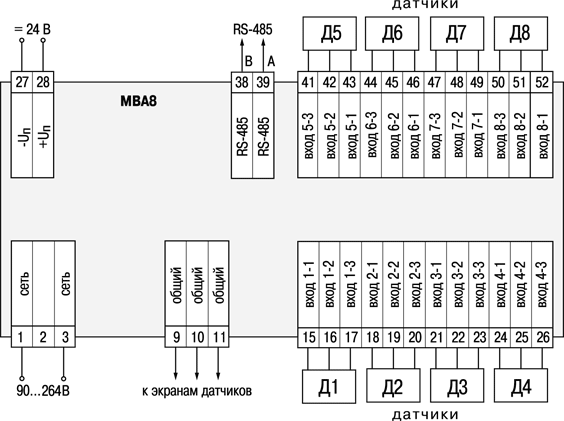

Общая схема подключения МВА8

Схемы подключения измерительных датчиков к универсальным входам

Термопреобразователь сопротивления ТСМ/ТСП Термопара
Датчик с унифицированным выходным сигналом тока

Схемы подключения измерительных датчиков к универсальным входам

Датчик с унифицированным выходным сигналом напряжения Устройство с «сухим» контактом
