Программируемый логический контроллер ОВЕН ПЛК 100

   Программируемый логический контроллер ОВЕН ПЛК 100 предназначен:
- Для создания систем управления малыми и средними объектами
- Построение систем диспетчеризации
- Построение системы управления и диспетчеризации на базе ОВЕН ПЛК возможно как с помощью проводных средств – используя встроенные интерфейсы Ethernet, RS-232, RS-485, так и с помощью беспроводных средств – использую радио, GSM, ADSL модемы.

Конструктивные особенности ОВЕН ПЛК 100
- Контроллер выполнен в компактном DIN-реечном корпусе
- Расширение количества точек ввода\вывода осуществляется путем подключения внешних модулей ввода\вывода по любому из встроенных интерфейсов
- Два варианта питания 220В и 24В постоянного.

Вычислительные ресурсы ОВЕН ПЛК 100
В контроллере изначально заложены мощные вычислительные ресурсы при отсутствии операционной системы:
- высокопроизводительный процессор RISC архитектуры ARM9, с частотой 180МГц компании Atmel;
- большой объем оперативной памяти – 8МБ;
- большой объем постоянной памяти – Flash память, 4МБ;
- объем энергонезависимой памяти, для хранения значений переменных – до 16КБ.

Конкурентные преимущества ОВЕН ПЛК 100

1. Отсутствие ОС, что повышает надежность работы контроллеров
2. Скорость работы дискретных входов – до 10КГц при использовании подмодулей счетчика
3. Большое количество интерфейсов на борту: Ethernet, 3 последовательных порта, USB Device для программирования контроллера, работающих независимо друг от друга
4. Расширенный температурный диапазон работы: от минус 20 до плюс 70 градусов Цельсия
5. Широкие возможности самодиагностики контроллера
6. Встроенный аккумулятор, позволяющий «пережидать» пропадани питания – выполнять программу при пропадании питания, и переводить выходные элементы в «безопасное состояние»
7. Встроенные часы реального времени
8. Возможность создавать и сохранять архивы на Flash контроллера
9. Возможность работы по любому нестандартному протоколу по любому из портов, что позволяет подключать устройства с нестандартным протоколом (электро-, газо-, водосчетчики, считыватели штрих - кодов и т.д.)
10. Набор готовых программных модулей, предоставляемых бесплатно.

Программирование контроллеров
Создание программ для контроллеров ОВЕН ПЛК100, и их конфигурирование осуществляется профессиональной системой программирования CoDeSys v.2.3.6.1 и старше.
Система программирования CoDeSys для покупателей контроллеров ОВЕН совершенно бесплатна, и записывается на диски, идущие в комплекте с контроллерами.
Получить более подробную информацию по системе программирования CoDeSys и с сайта производителя www.3s-software.ru.

Дополнительные утилиты

Для удобства пользователей компанией ОВЕН созданы дополнительные утилиты:
- EasyWorkPLC – утилита для технолога, позволяющая изменять значения параметров, не изменяя при этом программу контроллера. Работает без CoDeSys;
- PLC_IO – утилита для работы с файловой системой контроллера, например запись\считывание файлов с ПЛК. Работает без CoDeSys.

Сертификаты и разрешения для контроллеров ОВЕН ПЛК100
Программируемый логический контроллер ОВЕН ПЛК100 имеет следующие сертификаты:
- сертификат Соответствия;
- разрешение котлонадзора на использование на поднадзорных объектах.

Поддерживаемые интерфейсы и протоколы

Контроллеры ОВЕН ПЛК позволяют организовать шлюз между приборами с протоколом ОВЕН (RS-485) и промышленными сетями с протоколами Modbus, Modbus TCP, DCON.
Пользователь имеет возможность реализовать в среде программирования CoDeSys собственный протокол, не поддерживаемый ОВЕН ПЛК. В этом случае он может воспользоваться специальной библиотекой, которая открывает низкоуровневый доступ к последовательным портам ОВЕН ПЛК (библиотека входит в комплект поставки контроллера).

Технические характеристики

Общие сведения

Ресурсы

Дискретные входы

Дискретные выходы

Интерфейсы связи

Программирование

--------------------------------------------------------------

* Для ПЛК100-24 без учета мощности, потребляемой нагрузкой, подключенной к выходным элементам типа К.
**Для хранения файлов и архивов используется Flash-память, специализированная файловая система. Доступный для пользователя объем З Мбайта.
*** Настраивается пользователем, максимальный объем 16 Кбайт.

Модификации

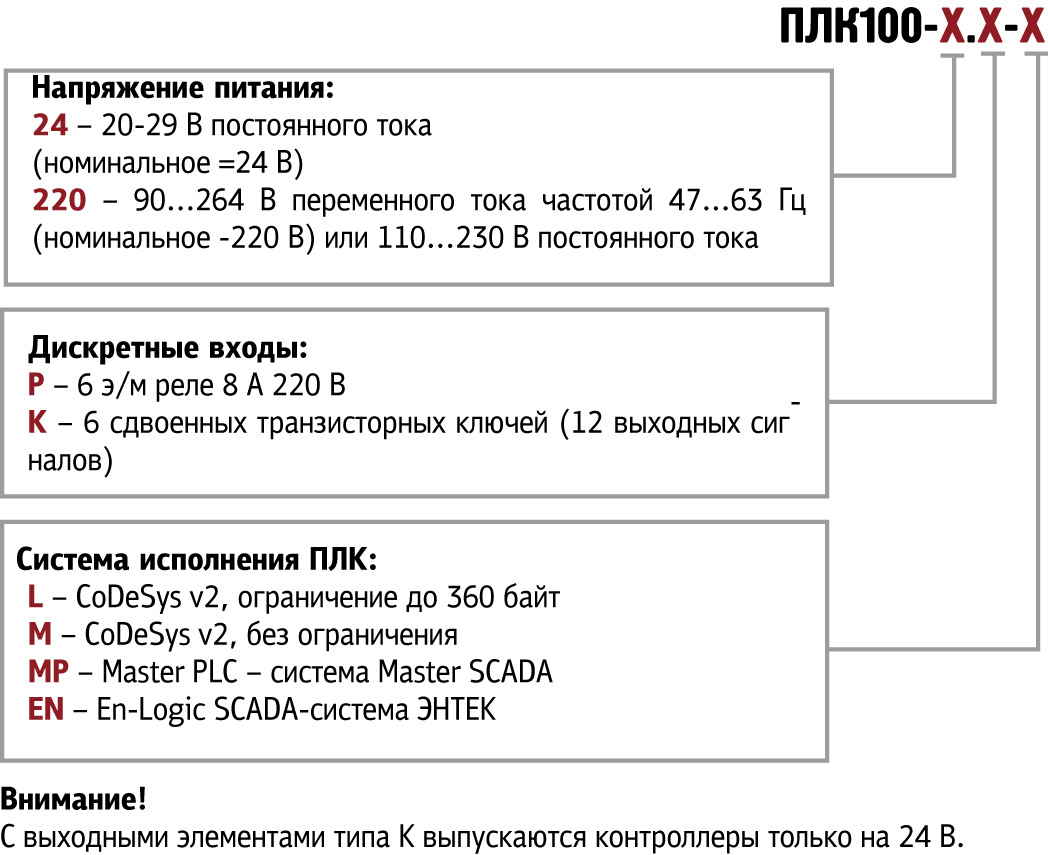

Обозначения при заказе * ОВЕН ПЛК100 с номинальным напряжением питания 220 В не может быть оснащен сдвоенными транзисторными ключами.

Лицензионное ограничение области памяти ввода/вывода
Контроллеры ОВЕН ПЛК выпускаются в двух модификациях по лицензионному ограничению размера области памяти ввода/вывода (т.н. области %I+%Q+%M или области отображения процесса):
- ОВЕН ПЛК-Х.Х-M – контроллеры без лицензионного ограничения объема области памяти ввода/вывода;
- ОВЕН ПЛК-Х.Х-L – контроллеры с лицензионным ограничением объема области памяти ввода/вывода до 360 байт.
Контроллеры ОВЕН ПЛК-Х.Х-L имеют более низкую цену.
ВНИМАНИЕ! Лицензионное ограничение распространяется только на область памяти ввода/вывода (область отображения процесса). Максимальное количество внутренних переменных программы ПЛК не зависит от лицензионного ограничения и определяется только размером доступной оперативной памяти.

Выбор типа лицензии ОВЕН ПЛК

Для выбора типа лицензии ОВЕН ПЛК необходимо подсчитать объем доступной памяти ввода/вывода для организации сетевого обмена со всеми внешними устройствами. Скачать алгоритм расчета.
Удобным способом, который позволяет точно проверить, хватит ли доступного объема памяти ввода/вывода, является способ создания проекта. Не приобретая контроллер, но установив на компьютере CoDeSys и Target-файл, вы можете создать проект и в окне PLC_Configuration подключить все необходимые модули. Если памяти достаточно, компиляция проекта пройдет успешно, если же нет – CoDeSys выдаст ошибку. При компиляции будут учтены все особенности, в том числе требования по выравниванию переменных. Для осуществления подобной проверки собственно программу контроллера писать не требуется.

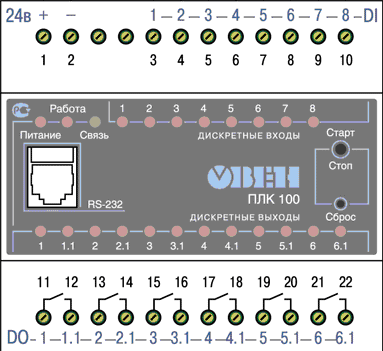

Элементы индикации и управления

	Светодиодная индикация: – наличия питания; – работы программы; – наличия связи со средой программирования CoDeSys; – состояния дискретных входов; – состояния дискретных выходов.
	Кнопка «Старт/Стоп» предназначена для запуска и остановки программы в контроллере.
	Скрытая кнопка «Сброс» предназначена для перезагрузки контроллера (нажимается тонким заостренным предметом).

Схемы подключения

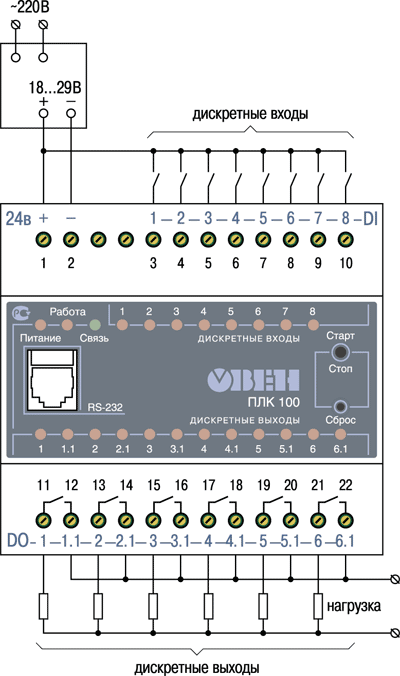

Схема подключения питания, дискретных входов и выходов ПЛК100-24.Р

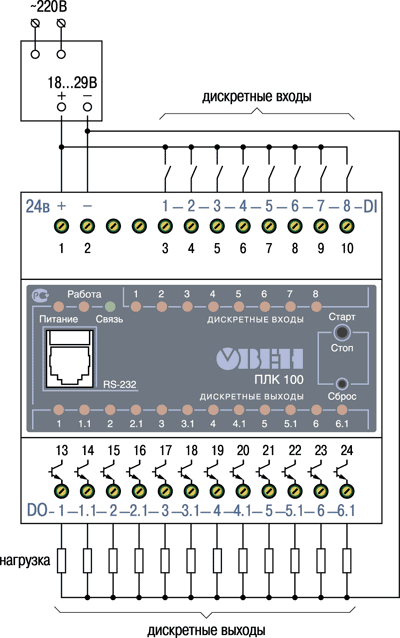

Схема подключения питания, дискретных входов и выходов ПЛК100-24.К

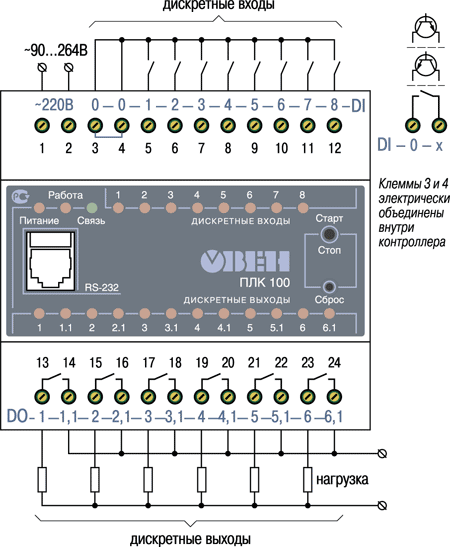

Схема подключения питания, дискретных входов и выходов ПЛК100-220.Р

Габаритные размеры

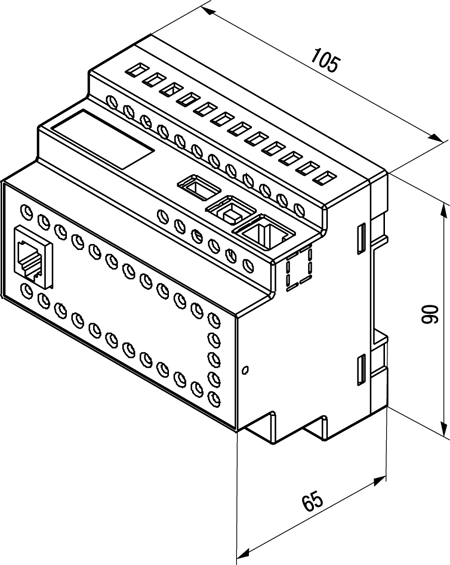

Габаритный чертеж ОВЕН ПЛК100

Схемы работы ОВЕН ПЛК100 в сети

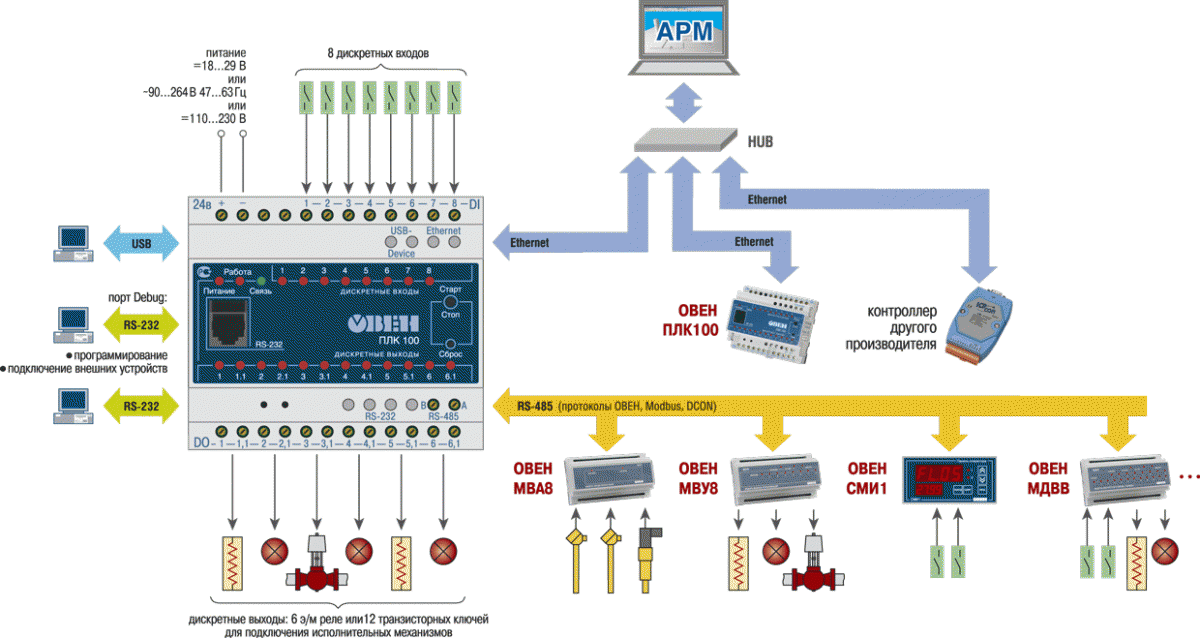

Возможная схема работы контроллера ОВЕН ПЛК150 в промышленной сети
