Новинки со стенда Delta Electronics на Ганноверской выставке

Система технического зрения DMV-1000
Система 3-х координатного позиционирования на базе частотных преобразователей C2000
Преобразователь частоты C2000 с модулем синхронизации EMC-SMC01
Применение режима «электронного кулачка» сервопривода ASDA-A2 в узлах оборудования типа «летающая пила» и «вращающийся нож»

Система технического зрения DMV-1000

Закреплённая над вращающимся диском высокоскоростная видеокамера (интерфейс 1394 FireWire) демонстрирует возможности контроля движущихся по конвейеру объектов, получая их изображение.

В рамках одного цикла записи обеспечиваются следующие процедуры: простое сравнение, подсчёт количества, измерение геометрических размеров, выявление дефектов.

Встроенная подсветка настраивается на фиксированное время, обеспечивая работу с двумя камерами, уменьшает стоимость оборудования, так как не нужен контроллер управления подсветкой и отдельно для камеры.

Преимущества:

•  Изображение, получаемое высокоскоростной камерой с (интерфейсом 1394 FireWire);
•  800,000 пикселей, SVGA монитор с высоким разрешением (800*600);
  Поддержка двух синхронно работающих камер (при этом управляющий контроллер не нужен);
•  Встроенная подсветка с настройкой времени работы в зависимости от реальных условий;
•  Предлагается возможность работы с различными устройствами входа/выхода (интерфейсы RS-232, Ethernet, USB и SD карты; встроенный контроллер управляет обменом с внешними устройствами и уменьшает затраты на программное и аппаратное обеспечение);
•  Режимы работы «простое сравнение», «подсчёт количества», «измерение геометрических размеров», «фиксация дефектов»;
•  Индикация изображения, результатов и данных на экране в реальном масштабе времени.

Система 3-х координатного позиционирования на базе частотных преобразователей C2000

Система для управления 3-х координатным перемещением по контуру теперь может состоять из всего лишь трех преобразователей частоты С2000 - дополнительный управляющий контроллер типа PC или PLC не требуется!

Теннисный мяч может быть перемещён в точно заданную точку с помощью ввода параметров в один преобразователя частоты, выступающего в качестве CANopen мастера. Команды внутреннего контроллера будут автоматически использованы для программирования 3-х координатного перемещения, т.е. управление ведётся посредством CANopen интерфейса, по которому связаны все преобразователи частоты.

Преимущества:

• Встроенные функции CANopen Master преобразователя C2000;
  Встроенный контроллер 10 000 шагов;
• Стандартные протоколы CANopen DSP402 для управления движением (Режим управления скоростью, Режим управления моментом, Режим управления позиционированием);
• Управление как синхронными, так и асинхронными моторами;
  Режимы управления системами типа «летающая пила».

Преобразователь частоты C2000 с модулем синхронизации EMC-SMC01

Преобразователь частоты C2000 с модулем синхронизации EMC-SMC01 обеспечивает возможность точной резки материалов в заданную длину, управляя перемещением вращающегося ножа и синхронизируя его работу при различных скоростях движения материала. Резка листовых и прутковых (например, труб) материалов производится без задержки, подтормаживания и прерывания подачи.

Такое решение используется в производственном оборудовании для упаковки, штамповки металла, производстве стальных и пластиковых труб, гофрированных материалов, плёнки.

Преимущества:

• Управление вращающимся ножом и «летающей пилой»;
• Возможность считывания метки позволяет производить точную резку;
• Оперативное измерение длины резки и остатка .

Применение режима «электронного кулачка» сервопривода ASDA-A2 в узлах оборудования типа «летающая пила» и « вращающийся нож»

Режим «электронный кулачок» (E-Cam) сервопривода ASDA-A2 , предназначенный для синхронизации работы двух координат, является серьёзным преимуществом и очень полезной функцией по сравнению с аналогичными сервоприводами.

Имеются три типовых применения режима E-Cam:

1. Синхронизация конвейеров, при которой производится одновременная встреча двух тележек в заданной точке вне зависимости от скорости их движения;
2. «Вращающиейся нож», применяющийся в разных операциях, таких как резка по нанесённой метке, настройка заданной длины резки, настройка ширины зоны синхронизации (равенства скоростей двух разных приводов на заданном расстоянии);
3. «Летающая пила» позволяет задавать необходимый размер резки только изменением внутренних настроек сервопривода;

Такие широкие возможности сервопривода ASDA-A2 делают его незаменимым в упаковочном, маркировочном, конвейерном оборудовании, а также и других применениях, требующих функции E-CAM.

Преимущества:

• Встроенные функции управления движением;
• Встроенная функция «электронного кулачка»;
• Управление функцией захвата;
• Простая реализация процедуры настройки профиля электронного кулачка.

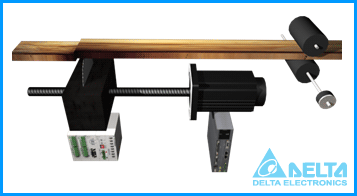

Пример «летающая пила»

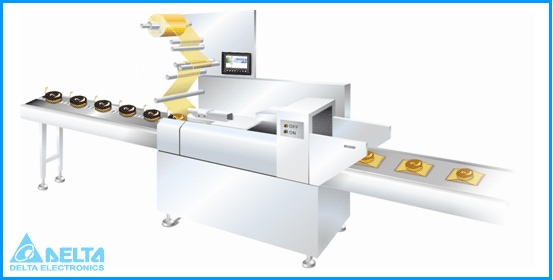

Пример синхронизации конвейеров
