Счетчик импульсов СИ20


Счетчик импульсов ОВЕН СИ20 входит в состав новой линейки счетчиков импульсов, отличающейся повышенной устойчивостью к различным видам электромагнитных помех. Приборы данной линейки способны работать и при отрицательных температурах до -20 °С .
К преимуществам данного счетчика можно отнести универсальный источник питания, что позволят запитывать прибор как от сети 220В, так и от сети постоянного тока 24В.

Назначение:

Данный прибор был специально адаптирован для управления системами дозирования жидких сред, намоточных установок (кабель, провод, экструзионная пленка и т.д.).
Микропроцессорный счетчик импульсов СИ20 может использоваться для подсчета количества продукции на транспортере или жидкости, длины наматываемого кабеля или экструзионной пленки, суммарного количества изделий и т.п.

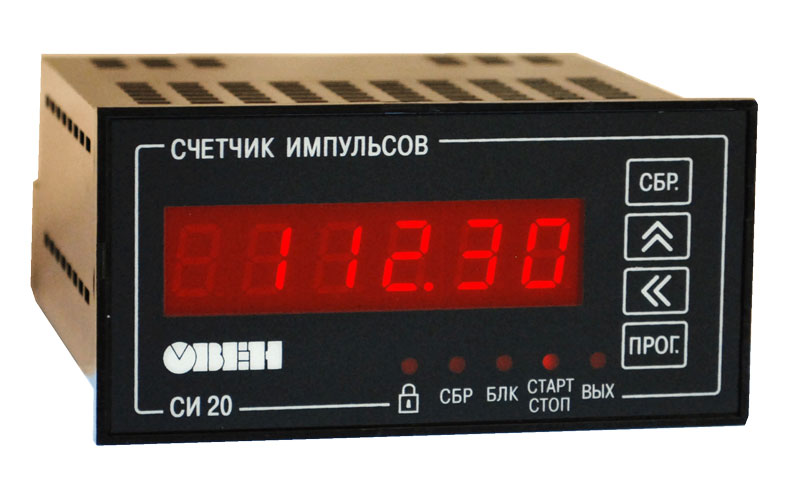

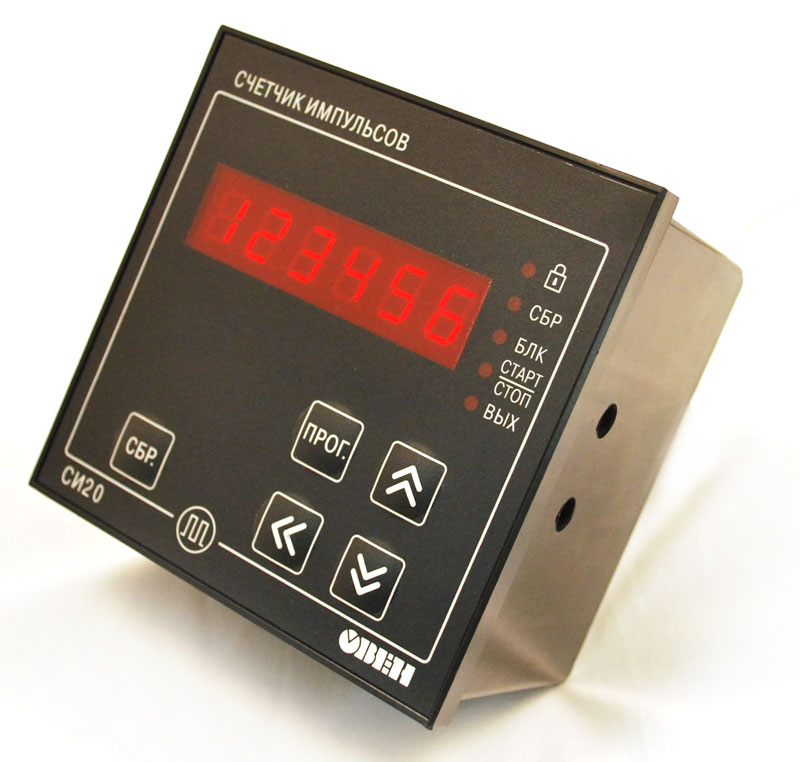

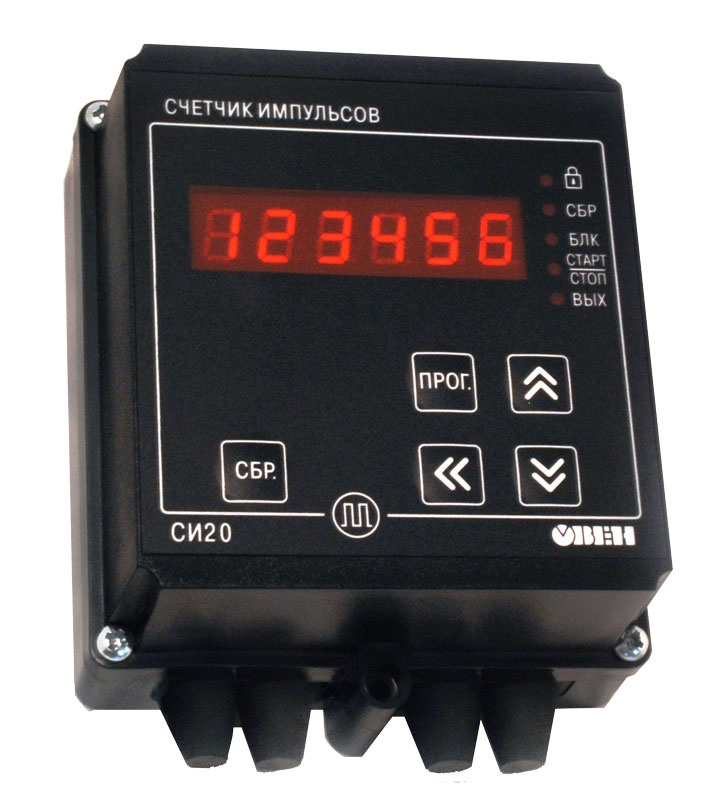

Цифровой счетчик импульсов будет выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.

Основные функциональные возможности:
  • Прямой счет импульсов, поступающих от подключенных к прибору датчика.
  • Перевод количества импульсов в реальные единицы измерения продукции.
  • Выбор позиции десятичной точки.
  • Коэффициент маштабирования.
  • Два режима работы выходных устройств: «ДОЗАТОР», «СИГНАЛИЗАТОР».
  • Четыре дискретных входа для организации счета и реализации функций старт\стоп, блокировка, сброс.
  • Универсальные входы, позволяющие работать с датчиками PNP\NPN типа, сухим контактом.
  • Встроенный источник питания датчиков –24В.
  • Управление нагрузкой с помощью одного выходного устройства.
  • Сохранение результатов счета при отключении питания.
  • Программирование с кнопок на лицевой панели.
  • Полное соответствие требованиям ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А.
Технические характеристики:
  • Прибор имеет встроенный универсальный источник питания, что позволяет прибору работать как от сети с напряжением питания 90...246 В переменного тока, так и от сети постоянного тока 24В.
  • Один 6-ти разрядный цифровой индикатор.
  • Максимальная частота счета входных импульсов до 2,5 КГц.

Наименование
Значение
Диапазон напряжений питания постоянного тока СИ20-У.Х.Х, В
 от 10,5 до 30
Диапазон напряжений питания переменного тока СИ20-У.Х.Х, В, частота, Гц
 от 90 до 264

 от 47 до 63
Максимальная_потребляемая_мощность,_не_более,_ВА
 5
Частота входных импульсов
 2500
Длительность входных импульсов, мкс, не менее
 200
Диапазон значения множителя
 0,00001...99999
Частота входного фильтра
 1…2500
Номинальное напряжение питания датчиков, В
 24
Нестабильность напряжения питания датчиков, %
10
Максимальный ток нагрузки источника питания датчиков, мА, не более
 50
Количество разрядов цифрового индикатора
 6
Габаритные размеры прибора:

– настенный (Н)
 130x105x65,_Щитовой_Щ1_96x96x65
– щитовой (Щ2)
 96x48x100
Степень защиты корпуса
 Настенный-IP44, Щитовой-IP54
Масса, кг, не более
 1
Средний срок службы, лет, не менее
 8
Межповерочный интервал, лет
 2

Условия эксплуатации счетчика импульсов ОВЕН СИ20
  • Закрытые взрывобезопасные помещения без агрессивных паров и газов
  • Температура окружающего воздуха от -20 до +70 °С
  • Верхней предел относительной влажности 95% при 35 °С без конденсации влаги
  • Атмосферное давление от 84…106,7 кПа
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N2 по ГОСТ 12997-84.
По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 12997-84.
