SCADA-система OWEN PROCESS MANAGER (OPM)


SCADA-система OWEN PROCESS MANAGER (OPM) – программное обеспечение, предназначенное для осуществления связи ПК с приборами ОВЕН, подключенными через преобразователи интерфейсов ОВЕН АС2, АС2-М, АС3-М, АС3, АС4.

Основные функции OWEN PROCESS MANAGER (OPM)

ОРМ используется для разработки описаний технологических процессов, сохранения этих описаний на диске для последующего использования. Запуск процессов на исполнение предусматривает опрос всех приборов с периодичностью, отдельно задаваемой для каждого прибора, отображение результатов этого опроса, а также сохранение указанных пользователем значений в файлы протокола.

OPM предоставляет следующие возможности
  • Отображение и моделирование сети, состоящей из одного или нескольких адаптеров и подключенных к ним приборов ОВЕН, а также схемы технологического процесса на мониторе ПК.
  • Сбор информации, передаваемой подключенными к ПК приборами ОВЕН.
  • Ведение постоянного контроля работы приборов и регистрация данных на ПК через заданные промежутки времени по выбранным каналам приборов.
  • Отображение текущих показаний приборов в цифровом или графическом виде на экране ПК.
  • Выдача сообщений о выходе измеряемых величин за заданные границы.
  • Возможность просмотра архива измерений за любой промежуток времени в табличном и графическом виде с помощью подсистемы Owen Report Viewer (ORV).

Требования к системе

Компьютер
не ниже Pentium
Тактовая частота
не ниже 200 Мгц
Оперативная память
не ниже 16 Мбайт
Операционная система
Windows XP, Vista, 7


Организация интерфейса связи приборов с ПК

При запуске ОРМ тестирует рабочий компьютер и автоматически определяет свободные COM-порты, к которым через адаптер интерфейса могут быть подключены приборы ОВЕН. Информация о COM-портах выводится на экран ПК в главном окне программы.

Выбор адаптера интерфейса зависит от типа интерфейса подключаемых приборов. К одному COM-порту возможно подключить только один адаптер интерфейса.

При необходимости увеличения количества отображаемых каналов на ПК необходимо установить дополнительные СОМ-порты. Максимальное количество СОМ-портов определяется характеристиками ПК.

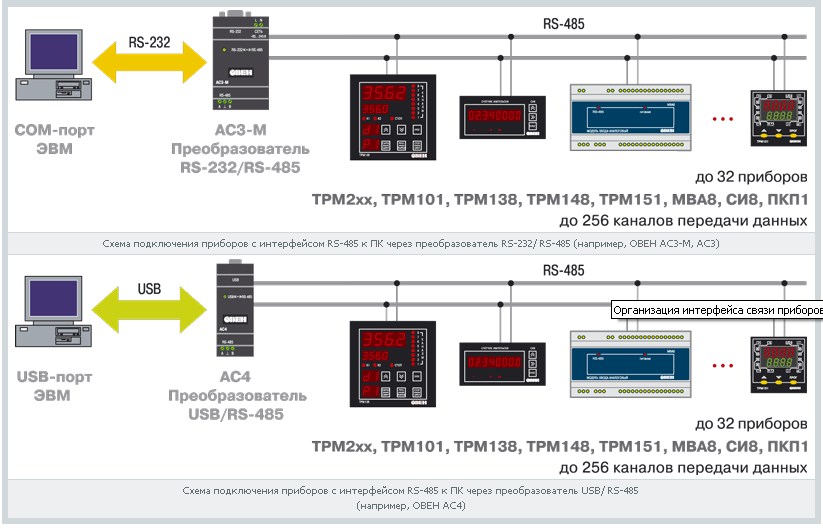

Подключение приборов с интерфейсом RS-485

Для подключения к компьютеру приборов с интерфейсом RS-485 используются:
  • ОВЕН АС3-М – автоматический преобразователь RS-232/RS-485;
  • ОВЕН АС3 – полуавтоматический преобразователь RS-232/RS-485;
  • ОВЕН АС4 – автоматический преобразователь USB/RS-485.
Возможно также использование преобразователей интерфейсов сторонних производителей.

Максимальное количество каналов отображения для одного порта составляет 256. Без использования средств усиления сигнала к преобразователю АС3-М, АС3 или АС4 можно подсоединять до 32 приборов, с использованием усилителя – до 256.

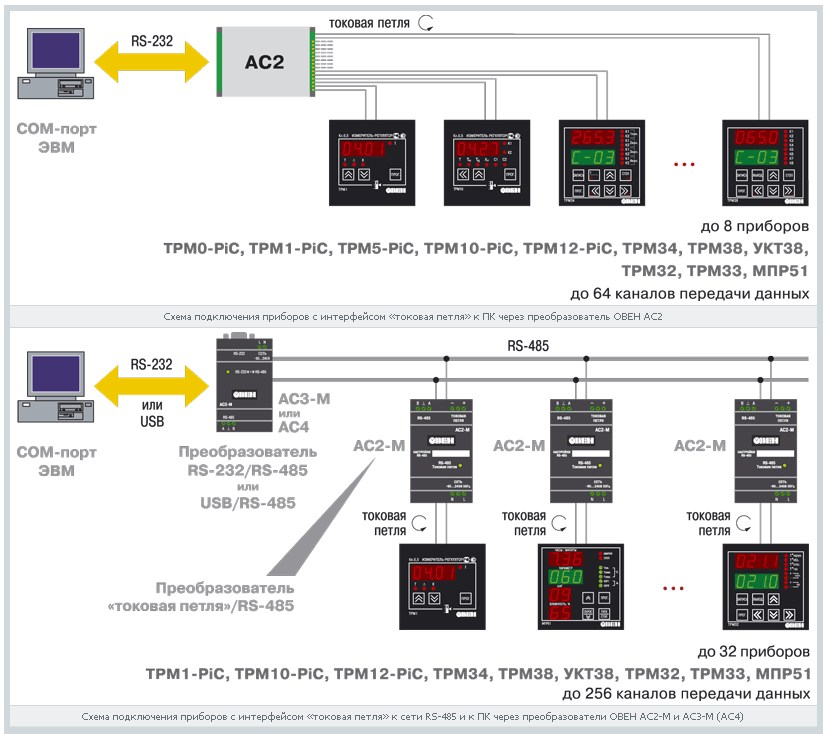

Подключение приборов с интерфейсом «токовая петля»

Для подключения к ПК приборов с интерфейсом «токовая петля» используются:
  • ОВЕН АС2 – адаптер интерфейса «токовая петля»/RS-232;
  • ОВЕН АС2-М – преобразователь интерфейса «токовая петля»/RS-485.
Через адаптер АС2 прибор подключается к компьютеру напрямую. К АС2 можно подключить до восьми приборов ОВЕН типа ТРМ1-PiC, ТРМ38. Максимальное количество каналов отображения для одного порта (при использовании восьмиканальных приборов типа УКТ38 или ТРМ38) равно 64.

Через преобразователь АС2-М прибор подключается к сети RS-485, которая, в свою очередь, через адаптер АС3-М, АС3 или АС4 может быть подключена к ПК. К каждому преобразователю АС2-М подключается один прибор типа ТРМ1-PiC, ТРМ38, МПР51 и т. п. Максимальное количество каналов отображения для одного порта (при использовании восьмиканальных приборов типа УКТ38 или ТРМ38) равно 256.
