Cчетчик импульсов СИ8

Назначение:

Микропроцессорный счетчик импульсов СИ 8. Используется для подсчета количества продукции на транспортере, длины наматываемого кабеля или экструзионной пленки, сортировки продукции, отсчета партий продукции, суммарного количества изделий и т.п. Встроенный в СИ8 таймер позволяет использовать прибор в качестве счетчика наработки, расходомера или для определения скорости вращения вала.

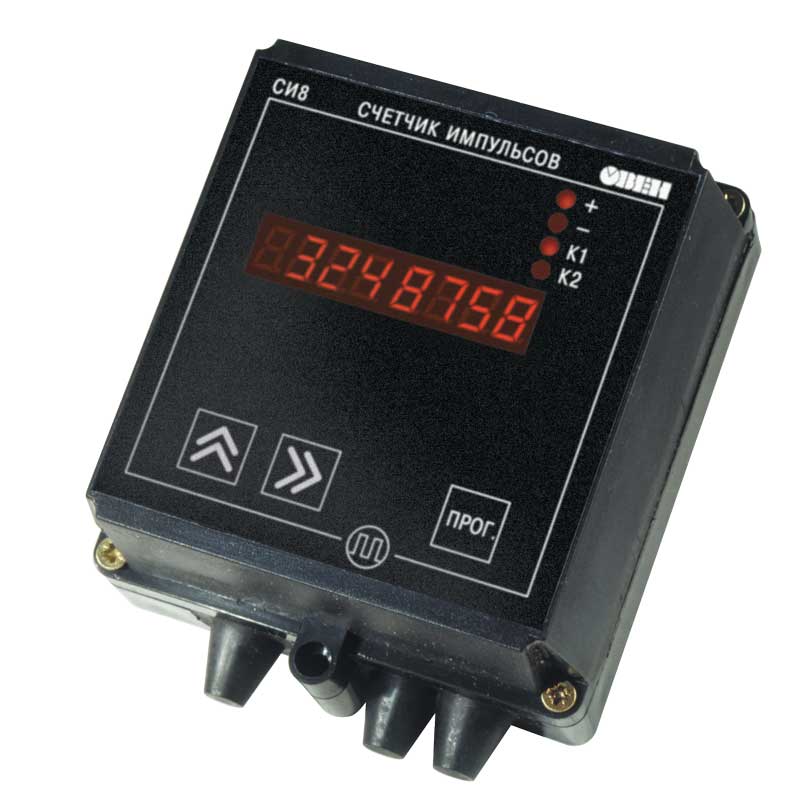

Цифровой счетчик импульсов выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.

Функциональные возможности:
  • Прямой обратный или реверсивный счет импульсов, поступающих от подключенных к прибору датчиков.
  • Определение направления и скорости вращательного движения узлов и механизмов.
  • Подсчет текущего или суммарного расхода.
  • Реальные единицы измерения продукции.
  • Подсчет времени наработки оборудования.
  • Измерение длительности процессов.
  • Три внешних входных устройства для организации счета.
  • Управление нагрузкой с помощью двух выходных устройств.
  • Сохранение результатов счета при отключении питания.
  • Встроенный модуль интерфейса RS-485 по желанию заказчика.
Технические характеристики

Питание

Напряжение питания
130...265 В перем. тока или
180...310 В пост. тока

Входы

Количество входов управления
 3
Напряжение низкого (активного) уровня на входах
 0...0,8 В
Напряжение высокого уровня на входах
 2,4...30 В

Счетчик импульсов

Количество счетных разрядов
 7
Максимальная частота входных импульсов
 8000 Гц
Минимальная длительность входных импульсов
 0,1 мс
Диапазон значений делителя
 1..9999
Диапазон значений множителя
 0,000001...9999999
Постоянная времени входного фильтра
 0,1...1000 мс

Расходомер

Время измерения среднего расхода
0,1...99,9 с

Счетчик времени

Дискретность отсчета времени
1 мин или 0,01 с

Выходные устройства

Время выключенного состояния ВУ
 0,1...99,9 с
Максимально допустимый ток нагрузки:

электромагнитных реле
 8 А (220 В и cos µ> 0,4)
транзисторных оптопар
 0,2 А (+50 В)
оптосимисторов
 50 мА при 300 В или 0,5 А при tимп  = 5 мс, 50 Гц
дублирующего_выхода_второго_канала
 30 мА при +30 В
Количество разрядов индикации
 8

Корпуса

Габаритные размеры и степень защиты корпуса

– щитовой Щ1
 96х96х70, IP54*
– щитовой Щ2

 96х48x100, IP20*
– настенный Н
 130х105х65, IP44
* со стороны передней панели

Условия эксплуатации

Температура окружающего воздуха
 +1...+50 °С
Атмосферное давление
 86...106,7 кПа
Относительная влажность воздуха (при 35 °С)
 не более 80 %



Скачать "Руководство по эксплуатации"
