Графическая монохромная панель оператора ИП320

Графическая панель оператора ИП320 поддерживает совместную работу с ОВЕН ПЛК, с модулями ОВЕН МВА8, МВУ8, МДВВ, а также приборами и контроллерами других производителей.

Основные функции ОВЕН ИП320
Работа в сети RS-485 и RS-232 в режиме Master, Slave
Совместимость с контроллерами различных фирм-производителей
Поддержка универсального протокола Modbus RTU
Монохромный графический ЖК дисплей с разрешением 192х64 пикселя и с подсветкой
Чтение и редактирование значений параметров и передача их в сеть
Защита с помощью пароля от несанкционированного изменения значений параметров и перехода на другой экран
Напряжение питания – 24 В постоянного тока
Бесплатная программа «Конфигуратор ИП320»

Технические характеристики

Условия эксплуатации

Аксессуары ОВЕН ИП320

Кабель ИП320

«Кабель ИП320» предназначен для подключения панели оператора ИП320 к персональному компьютеру. Кабель позволяет программировать панель посредством бесплатного конфигуратора ИП320. Подключение кабеля к панели производится без использования переходника, согласно рис. 1.
Помимо этого «Кабель ИП320» можно использовать для связи панели оператора ИП320 с программируемым контроллером ОВЕН ПЛК100, связь осуществляется через порт контроллера - RS232, как указано на рис.2.
Распайка кабеля представлена на рис.3.

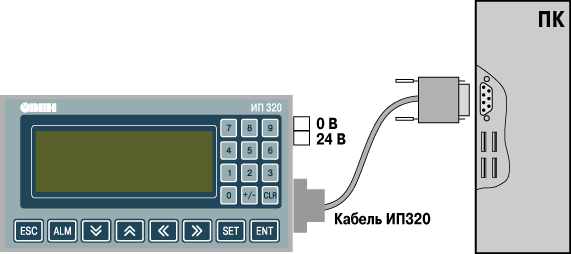

Рис. 1. Подключение панели оператора ИП320 к ПК с помощью Кабеля ИП320.

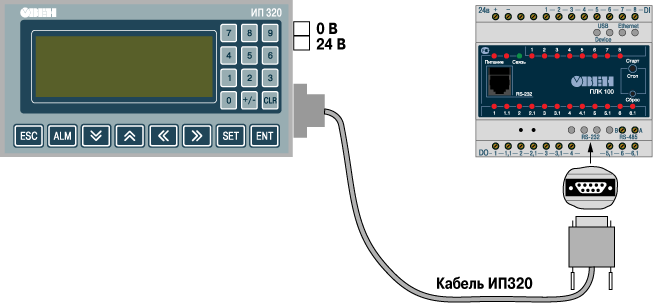

Рис. 2. Подключение ПЛК100 к ИП320 с помощью Кабеля ИП320

Рис. 3. Распайка Кабеля ИП320.

Технические характеристики

- Разъем со стороны панели – DB9f
- Разъем со стороны компьютера – DB9f
- Длина кабеля – 1,5 м.
- Рабочая температура – -20..+75 С
- Вес/с упаковкой – 66/75 гр. +/-5гр.

Комплектация
- Кабель ИП320 – 1шт.
- Гарантийный талон – 1 шт.

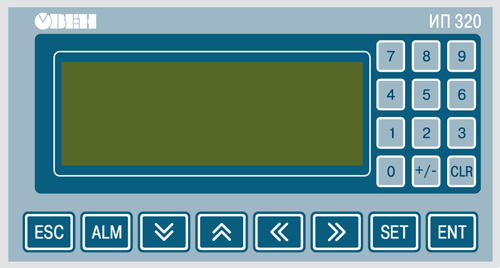

Элементы индикации и управления

На экране жидкокристаллического дисплея 3.7" могут отображаться русские и английские символы, пиктограммы (индикатор, переключатель экранов и т.п.) и любые графические изображения. Дисплей монохромный, имеет фоновую подсветку.
Панель может отображать большое количество пользовательских экранов.

Функции кнопок

	Пользователь может последовательно переключать экраны или вызвать нужный экран функциональной кнопкой.
	Независимо от текущего статуса дисплея, нажатие этой кнопки возвращает его к начальному экрану. Как правило, начальным экраном пользователь назначает либо главное меню проекта, либо наиболее часто используемый экран проекта.
	При нажатии этой кнопки вызывается «Список тревог» (перечень нештатных ситуаций).
	Кнопка служит для запуска процедуры редактирования значений параметров, а также для перехода между элементами редактирования в области текущего экрана.
	Записывает измененное значение текущего параметра и включает режим редактирования следующего параметра. После редактирования последнего параметра текущего экрана завершает процедуру редактирования.

Кнопки редактирования значений параметров

...	Набирается числовое значение параметра.
	Нажатие этой кнопки задает знак параметра («+» или «–»).
	Очистка области ввода редактируемого значения.

Все 20 кнопок могут быть также запрограммированы как функциональные. В этом случае по их нажатию будет осуществляться некоторая операция (вызов нужного экрана, изменение значения параметра, управление каким-либо механизмом и др.)

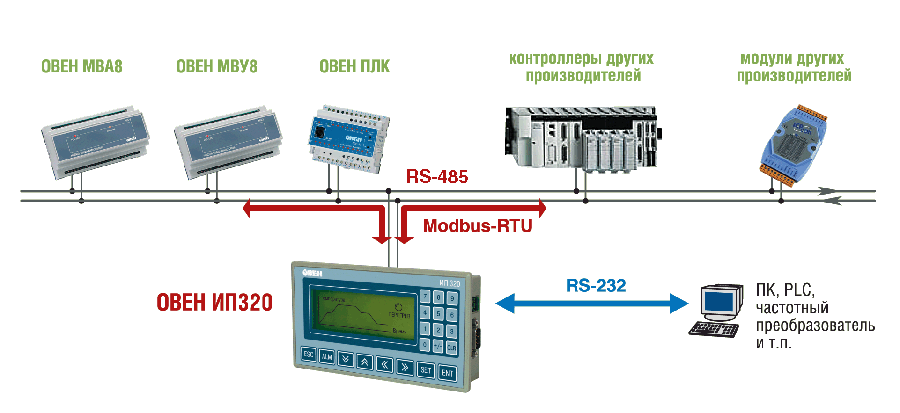

Пример использования

Интерфейсы и протоколы

Интерфейсы RS-485, RS-232

В панели оператора ИП320 установлены модули двух интерфейсов: RS-485 и RS-232.
Интерфейс RS-485 позволяет:
- получать из сети значения любых параметров;
- передавать в сеть значения редактируемых параметров.
По интерфейсу RS-232 можно:
- программировать панель на ПК (программа-конфигуратор поставляется бесплатно);
- получать информацию от различного оборудования (например, ОВЕН ПЛК или программируемого контроллера другого производителя).
Подключение ИП320 к ПК или контроллеру производится напрямую (без использования адаптера).
Панель оператора ИП320 работает в режиме «мастера» сети или «подчиненного» по портам RS-485 и RS-232.

Поддержка универсального протокола Modbus
Сетевой обмен данными с ИП320 осуществляется по протоколу Modbus RTU. Поддержка распространенного протокола Modbus позволяет ИП320 работать в одной сети с контроллерами и модулями как фирмы ОВЕН, так и других производителей.

Конфигуратор ИП320

Конфигурирование панели оператора осуществляется на ПК с помощью программы «Конфигуратор ИП320», которая предоставляется в комплекте с прибором на компакт-диске. Программа удобна в использовании и доступна в обучении.
Конфигуратор ИП320 предназначен для создания, редактирования и сохранения пользовательских экранов, которые будут отображаться на дисплее прибора. Каждый экран содержит набор базовых элементов для задания функций панели.
Программа позволяет вводить буквы и символы (русские или английские), динамический текст, различные графические изображения, задавать параметры для чтения и редактирования, индикаторы состояния процесса, графики, линейки, элементы переключения экранов и т.п.
Совокупность экранов образует проект, который можно загрузить в панель или сохранить в виде файла на жестком диске компьютера.

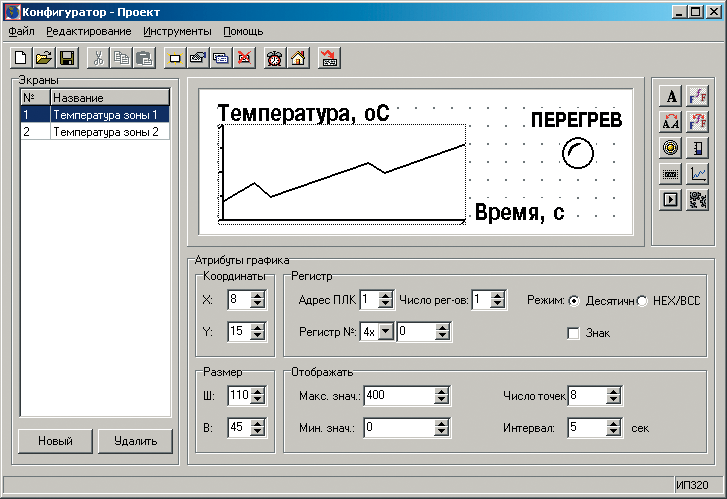

Окно «Конфигуратора ИП320»

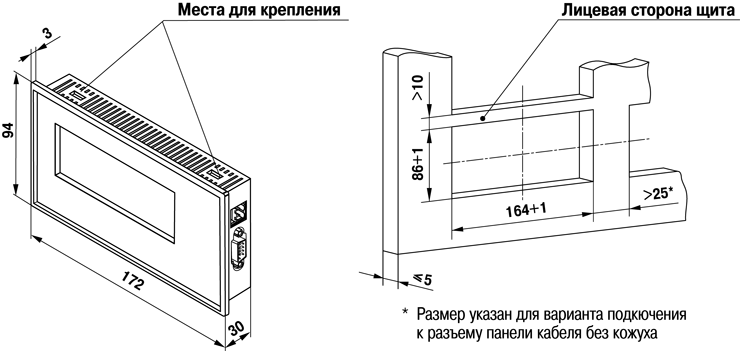

Габаритные и установочные размеры

Габаритный чертеж ОВЕН ИП320
