Блок согласования кондуктометрических датчиков ОВЕН БКК1

Новый прибор линейки сигнализаторов уровня САУ, четырехканальный аналог САУ-М6 в DIN-реечном исполнении.
Предназначен для отслеживания четырех уровней токопроводящей жидкости. Может использоваться как самостоятельное изделие для управления исполнительными механизмами, либо как устройство согласования кондуктометрических датчиков с ОВЕН ПЛК (или контроллерами других производителей).

Прибор выпускается вкорпусе с креплением на DIN-рейку типа Д3.

Функциональные возможности
- ЧЕТЫРЕ НЕЗАВИСИМЫХ КАНАЛА контроля уровня жидкости в резервуаре
- ПОВЫШЕННАЯ ПОМЕХОУСТОЙЧИВОСТЬ И НАДЕЖНОСТЬ благодаря использованию новой цифровой схемотехники
- ИСПОЛНЕНИЕ НА DIN-РЕЙКУ (размещение внутри щита)
- ДВА ВАРИАНТА ПИТАНИЯ – 24 В или 220 В
- РАБОТА С РАЗЛИЧНЫМИ ПО ЭЛЕКТРОПРОВОДНОСТИ ЖИДКОСТЯМИ: кислотами, щелочами, слабыми растворами солей, водой водопроводной, технической, очищенной и др.
- ПРОСТАЯ НАСТРОЙКА без демонтажа прибора

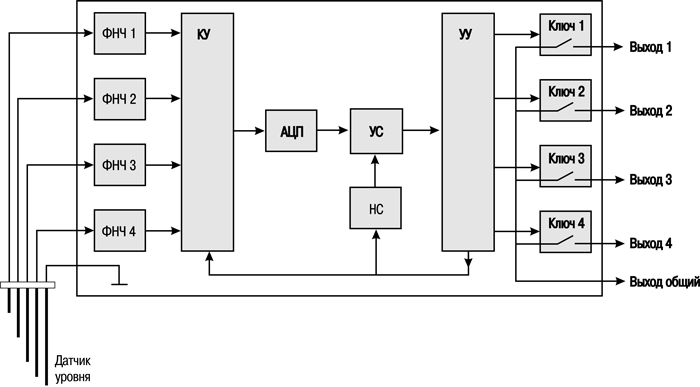

Функциональная схема прибора

Кондуктометрические датчики уровня жидкости

Контроль уровня осуществляется при помощи 5-ти электродного кондуктометрического датчика, четыре сигнальных электрода которого расположены в резервуаре на заданных по условиям технологического процесса отметках: уровень 1, уровень 2, уровень 3, уровень 4 – и подключаются ко входам прибора 1–4. Питание датчика уровня осуществляется переменным напряжением.

Четыре канала контроля уровня

Датчик уровня подключается к входным фильтрам низких частот (ФНЧ1...ФНЧ4). Далее через коммутационное устройство (КУ) сигнал поступает на аналого-цифровой преобразователь (АЦП). В устройстве сравнения (УС) происходит сравнение уровня оцифрованного сигнала датчика со значением уставки опорного напряжения (ОН). Значение уставки опорного напряжения выбирается DIP-переключателем установки порога срабатывания. Устройство управления (УУ) выполняет функцию выбора канала измерения датчика уровня и управления соответствующим выходным ключом (Ключ 1...Ключ 4). Срабатывание выходного ключа происходит при контакте соответствующего сигнального электрода с жидкостью, одновременно засвечивается соответствующий светодиод «Уровень».

Выходные устройства (ключи)

Для коммутации нагрузки и связи с внешними устройствами блок оснащен:
- БКК1-24 – четырьмя гальванически развязанными транзисторными двунаправленными ключами;
- БКК1-220 – четырьмя э/м реле.

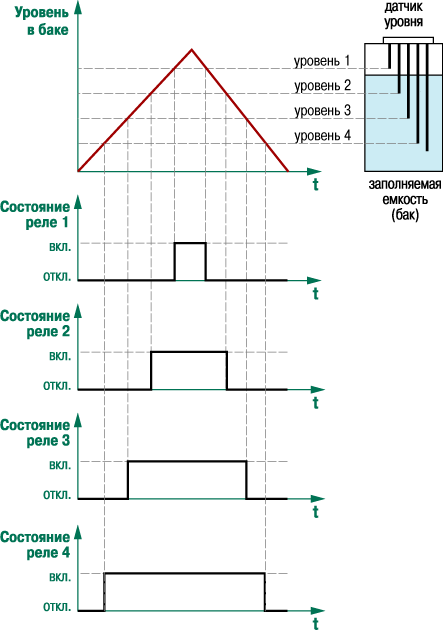

Пример временной диаграммы работы выходного ключа (реле)

Выходное реле срабатывает при затоплении соответствующего электрода (переводится в состояние «включено»).

Элементы управления

Показания светодиодных индикаторов на лицевой панели

	СЕТЬ	– наличие питания на приборе
	УРОВЕНЬ 1	– затопление электрода «Уровень 1»
	УРОВЕНЬ 2	– затопление электрода «Уровень 2»
	УРОВЕНЬ 3	– затопление электрода «Уровень 3»
	УРОВЕНЬ 4	– затопление электрода «Уровень 4»

Порог включения и отключения выходных элементов определяется положением DIP-переключателей установки порога срабатывания

№	Вид	Порог включения выходных элементов	Порог отключения выходных элементов
1		< 900 Ом	> 2,4 кОм
2		< 9 кОм	> 24 кОм
3		< 90 кОм	> 240 кОм
4		< 430 кОм	> 900 кОм

Технические характеристики

Схемы подключения

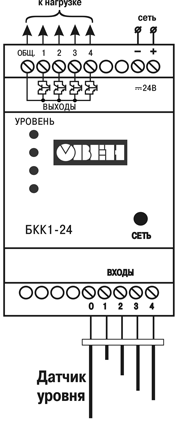

Схема подключения БКК1-24

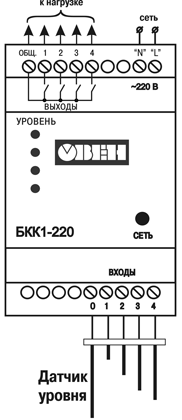

Схема подключения БКК1-220

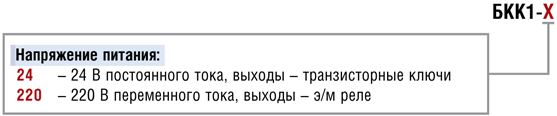

Модификации
