Сигнализатор уровня жидкости трехканальный ОВЕН САУ-М6

 Сигнализатор уровня жидкости трехканальный ОВЕН САУ-М6 – предназначен для автоматизации технологических процессов, связанных с контролем и регулированием уровня жидкости.
САУ-М6 является функциональным аналогом приборов ESP-50 и РОС 301.

Прибор выпускается в корпусе настенного крепления типа Н.

Функциональные возможности сигнализатора уровня
- ТРИ НЕЗАВИСИМЫХ КАНАЛА КОНТРОЛЯ УРОВНЯ ЖИДКОСТИ в резервуаре
- ВОЗМОЖНОСТЬ ИНВЕРСИИ РЕЖИМА РАБОТЫ любого канала
- ПОДКЛЮЧЕНИЕ РАЗЛИЧНЫХ ДАТЧИКОВ УРОВНЯ – кондуктометрических, поплавковых
- РАБОТА С РАЗЛИЧНЫМИ ПО ЭЛЕКТРОПРОВОДНОСТИ ЖИДКОСТЯМИ: дистиллированной, водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.)
- ЗАЩИТА КОНДУКТОМЕТРИЧЕСКИХ ДАТЧИКОВ от осаждения солей на электродах благодаря питанию их переменным напряжением

Функциональная схема прибора

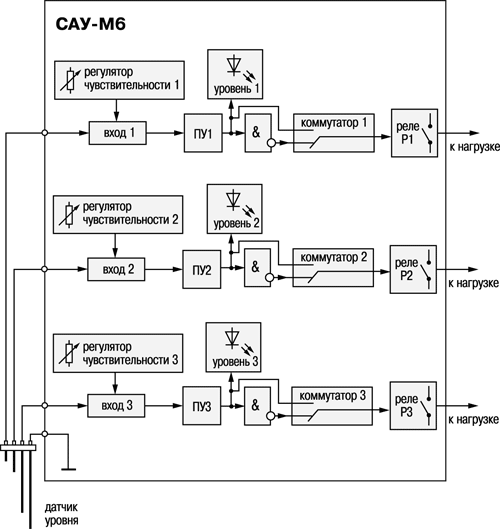

Функциональная схема САУ-М6

Кондуктометрические датчики уровня жидкости

Контроль уровня осуществляется при помощи 4-х электродного кондуктометрического датчика, три сигнальных электрода которого расположены в резервуаре на заданных по условиям технологического процесса отметках: уровень 1, уровень 2, уровень 3 – и подключаются ко входам прибора 1–3. Питание датчика уровня осуществляется переменным напряжением.

Три независимых канала контроля

САУ-М6 включает в себя три независимых канала контроля, в состав каждого канала входят:
- вход для измерения сопротивления кондуктометрического датчика на переменном токе;
- регулятор чувствительности, позволяющий изменять чувствительность канала контроля уровня к электропроводности жидкости;
- пороговое устройство (ПУ), фиксирующее достижение рабочей жидкостью заданного уровня, а также формирующее сигналы управления выходным реле;
- коммутатор для переключения канала в инверсный режим работы;
- выходное реле для управления внешним оборудованием; срабатывание реле происходит при контакте соответствующего электрода с жидкостью.

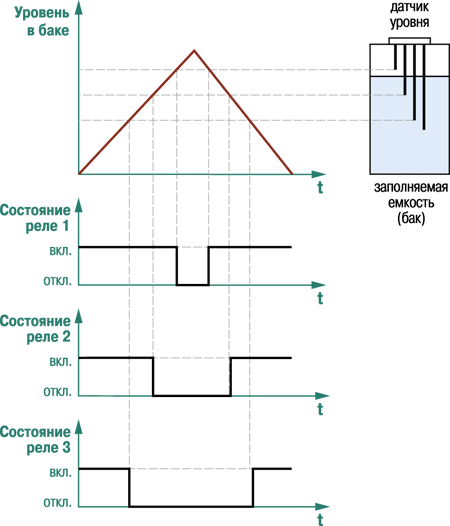

Пример временной диаграммы работы реле

Режим работы реле в любом из каналов может быть изменен пользователем при помощи соответствующего коммутатора.
При соприкосновении электрода датчика с жидкостью выходное реле в зависимости от положения его коммутатора может переводиться в состояние «выключено» (см. рис.) или, наоборот, в состояние «включено».

Элементы управления

Показания светодиодных индикаторов на лицевой панели

СЕТЬ – наличие питания на приборе
УРОВЕНЬ 1 – затопление электрода «Уровень 1»
УРОВЕНЬ 2 – затопление электрода «Уровень 2»
УРОВЕНЬ 3 – затопление электрода «Уровень 3»

Регуляторы и коммутаторы на печатной плате под верхней крышкой прибора

3 регулятора чувствительности для каналов «Уровень 1», «Уровень 2», «Уровень 3».
Каждый регулятор имеет 4 ступени чувствительности и позволяет путем установки перемычки настроить канал на электропроводящие свойства жидкости.
3 коммутатора, изменяющие режим работы выходных реле. Пример временной диаграммы работы реле.

Технические характеристики

Номинальное напряжение питания прибора

220 В частотой 50 Гц
Допустимые отклонения напряжения питания от номинального значения -15...+10 %
Потребляемая мощность, не более 6 ВА
Количество каналов контроля уровня 3
Количество встроенных выходных реле 3
Максимально допустимый ток, коммутируемый контактами встроенного реле 4 А при 220 В 50 Гц (cos > 0,4)
Напряжение на электродах датчика уровня не более 10 В частотой 50 Гц
Сопротивление жидкости, вызывающее срабатывание канала контроля не более 500 кОм
Тип корпуса настенный Н
Габаритные размеры корпуса 130х105х65 мм
Степень защиты корпуса IP44

Схемы подключения

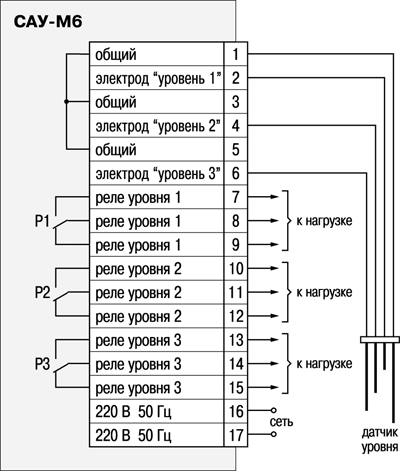

Схема подключения САУ-М6
