Прибор для автоматического регулирования уровня жидкостей (для управления погружным насосом) ОВЕН САУ-М2

   Прибор САУ-М2 применяется в системах автоматического поддержания уровня жидкости в резервуарах, накопительных емкостях, отстойниках, а также в системах автоматического осушения.

Прибор управления погружным насосом выпускается в корпусе настенного крепления Н.

Функциональные возможности
- АВТОМАТИЧЕСКОЕ ЗАПОЛНЕНИЕ резервуара до заданного уровня
- АВТОМАТИЧЕСКОЕ ОСУШЕНИЕ резервуара до заданного уровня
- ЗАЩИТА ПОГРУЖНОГО НАСОСА от «сухого» хода
- ПОДКЛЮЧЕНИЕ РАЗЛИЧНЫХ ДАТЧИКОВ УРОВНЯ – кондуктометрических, поплавковых
- РАБОТА С РАЗЛИЧНЫМИ ПО ЭЛЕКТРОПРОВОДНОСТИ ЖИДКОСТЯМИ: водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.)

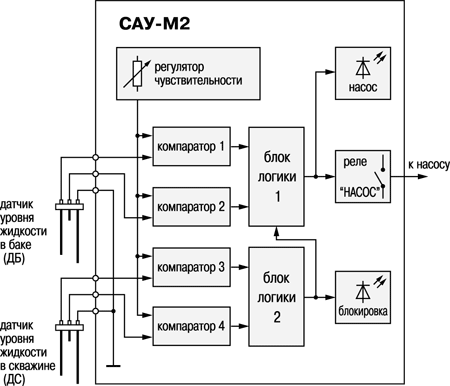

Функциональная схема прибора управления погружным насосом САУ-М2

Автоматическое заполнение резервуара (бака) до заданного уровня

Когда уровень жидкости в резервуаре (баке) доходит до нижней отметки, на которой установлен длинный электрод датчика бака, резервуар автоматически заполняется до верхнего уровня, на котором установлен короткий электрод датчика бака.
Ко входам САУ-М2 подключаются два трехэлектродных кондуктометрических датчика:
- датчик уровня жидкости в баке (заполняемой емкости);
- датчик уровня жидкости в скважине (емкости, предназначенной для отбора жидкости).
Компараторы 1...4 сравнивают значение входного сигнала с опорным значением и выдают (в соответствии с условиями блока логики 1) сигнал на включение или выключение реле «НАСОС», к которому подключен электропривод насоса.
Реле «НАСОС»:
- включается при осушении электрода нижнего уровня (т. е. длинного электрода) датчика бака;
- выключается при затоплении электрода верхнего уровня (т. е. короткого электрода) датчика бака.

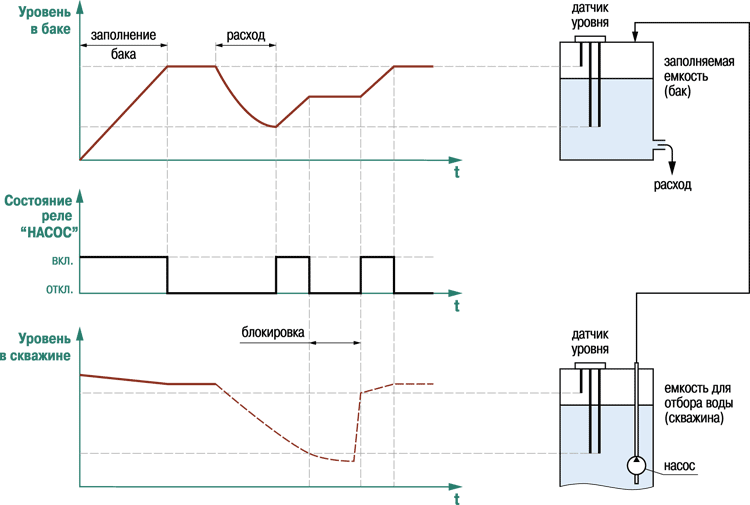

Пример временной диаграммы работы САУ-М2 в режиме заполнения резервуара

Автоматическое осушение резервуара

При использовании прибора управления погружным насосом САУ-М2 для осушения резервуара ко входу прибора подключается только один датчик – уровня жидкости в скважине (емкости, предназначенной для отбора жидкости). Реле «НАСОС» выключается при осушении длинного электрода (т. е. электрода нижнего уровня) датчика.

Настройка прибора на электропроводность жидкости

САУ-М2 имеет регулятор чувствительности, позволяющий изменять уровень опорных сигналов компараторов. Вращением ручки регулятора на лицевой панели прибор легко настраивается для работы с различными по электропроводности жидкостями.

Защита погружного насоса от «сухого» хода

При осушении длинного электрода (т. е. электрода нижнего уровня) датчика скважины реле «НАСОС» выключается, что приводит к блокировке работы насоса. На лицевой панели прибора при этом включается светодиод «блокировка».

Элементы управления

Показания о светодиодных индикаторов на лицевой панели прибора

Ручка потенциометра – регулятора чувствительности – служит для первоначальной настройки прибора в зависимости от электропроводящих свойств жидкости.

Технические характеристики

Условия эксплуатации

Схемы подключения

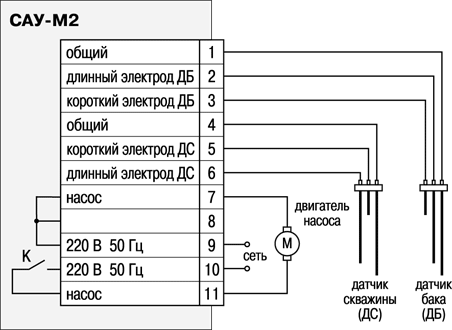

Схема подключения САУ-М2 при использовании его для заполнения резервуара с помощью погружного насоса с защитой от «сухого» хода (в отсутствие необходимости защиты от «сухого» хода на клеммы 4,5,6 ставится перемычка)

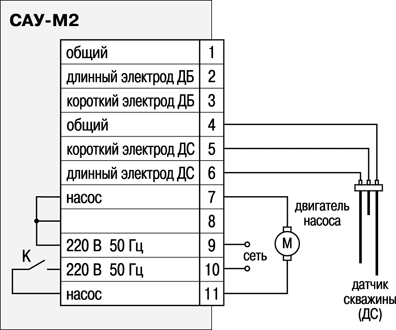

Схема подключения САУ М2 при использовании его для осушения резервуара
