Генератор унифицированного сигнала тока РЗУ-420

                 Генератор унифицированного сигнала тока РЗУ-420 предназначен для задания унифицированных сигналов тока 4..20 мА в процессе испытания систем автоматики, а также для контроля величины тока и напряжения.
Питание токового контура может осуществляться как от испытываемой системы, так и от прибора.
Прибор выполнен в переносном исполнении корпуса и может работать как от пальчиковых батареек, так и от внешнего сетевого адаптера на 220 В.
Использование данного прибора позволяет существенно сократить время, затрачиваемое на многие рутинные операции при производстве пуско-наладочных работ автоматизированных систем управления.

Прибор обладает интуитивно понятным интерфейсом и имеет следующие возможности:
Одновременное отображение на дисплее задания тока с точностью до тысячной доли мА и отображение выходного задания в процентах от шкалы 4…20 мА с точностью до десятой доли процента.
Диапазон задания тока – 0…25 мА (по шкале с линейной зависимостью).
РЗУ-420 имеет возможность измерять такие параметры токовой петли, как ток I и напряжение U.
Прибор может работать как от внешнего источника питания, так и от встроенного. Переключение режимов производится нажатием клавиши на панели прибора с постоянным отображением выбранного режима питания на дисплее.
Прибор позволяет производить как плавное задание тока с дискретностью 0,1 % шкалы, так и пошаговое задание тока каждые 1 мА. Также РЗУ-420 позволяет генерировать сигнал 4…20 мА в режиме функционального задания: меандр, пила, треугольник, синусоида. Переключение режима задания производится клавишей на лицевой панели прибора с постоянным отображением выбранного режима на дисплее.
Прибор имеет индикацию обрыва токовой петли. При обрыве токовой петли загорается сообщение «обрыв» на ЖК-индикаторе.
Прибор имеет индикацию состояния батареи питания, постоянно отображаемую на дисплее, что позволяет рассчитать предполагаемое время работы от данного комплекта батарей.
Дисплей прибора оснащен подсветкой для возможности работы в условиях с недостаточной освещенностью.
Максимальная основная погрешность задания/измерения составляет всего ±0,1 %.
Корпус прибора выполнен из ударопрочного пластика с уровнем пылевлагозащиты IP20.
Имеется сертификат средства измерения.
Прибор РЗУ-420 прошел всестороннее тестирование в условиях реальной работы и получил положительные оценки во всех технических проверках и тестах.
Функциональность прибора, его эргономичность, а также простота работы с прибором и его невысокая стоимость делают РЗУ-420 незаменимым индивидуальным прибором каждого наладчика АСУ ТП.

Интерфейс

Интерфейс генератора унифицированного сигнала тока РЗУ-420

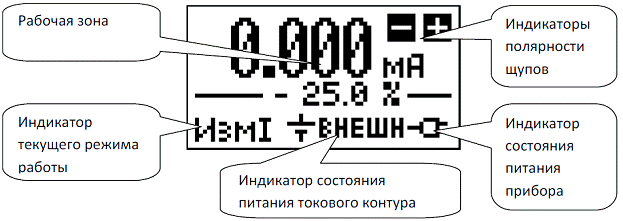

Общий вид экрана прибора после включения генератора унифицированного сигнала тока РЗУ-420:

Экран генератора унифицированного сигнала тока РЗУ-420

На экране прибора имеется рабочая зона, содержимое которой меняется в зависимости от текущего режима работы, и постоянно присутствующие во всех режимах работы индикаторы:
- индикатор текущего режима работы;
- индикатор состояния питания токового контура;
- индикатор состояния питания прибора;
- индикаторы полярности щупов.

Индикатор текущего режима работы показывает один из режимов:

 – режим измерения тока;

- – режим измерения напряжения;

 - режим генерации тока со ступенчатым изменением задания;

 - режим генерации тока с плавным изменением задания;

 - режим генерации тока с функциональным изменением.

Задания генератора унифицированного сигнала тока РЗУ-420

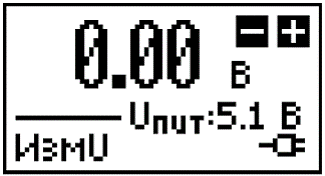

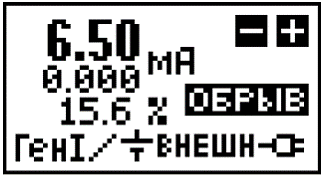

Экран прибора в режиме измерения напряжения	Экран прибора в режиме генерации тока с плавным изменением задания

Режим генерации тока с функциональным изменением задания:

Экран прибора в режиме генерации тока с функциональным изменением задания

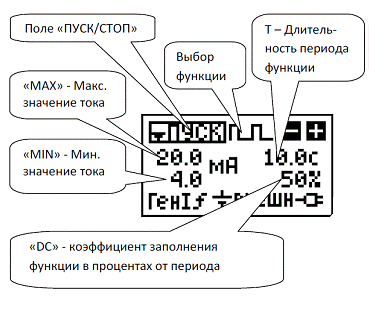

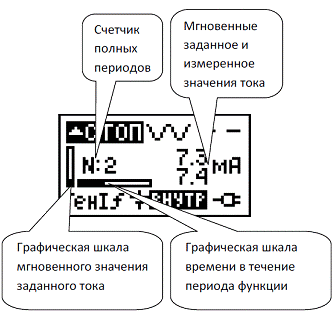

Настройка параметров генератора сигнала тока РЗУ-420	Рабочий режим генератора унифицированного сигнала тока РЗУ-420

В рабочей области экрана отображаются:
- заданное значение тока в мА;
- реальное измеренное значение тока в контуре в мА;
- проценты заданного значения тока от стандартной шкалы 4…20 мА (4,0 мА – 0%, 20,0 мА – 100%);
- индикатор обрыва контура (зажигается, если установившийся ток контура не соответствует заданию – например, из-за того, что контур не замкнут либо сопротивление нагрузки слишком велико);
- индикаторы падения напряжения на нагрузке и ориентировочного сопротивления нагрузки.

Технические характеристики и условия эксплуатации

Допустимый диапазон температур окружающей среды:

- Рабочий 0…+50 С
- Хранения -40…+85 С
Уровень пылевлагозащиты изделия IP20
