Универсальный нормирующий преобразователь НПТ1.

 Нормирующий преобразователь ОВЕН НПТ1, предназначен для преобразования значения температуры измеренной при помощи термопары или термосопротивления, в унифицированный сигнал постоянного тока 0(4) - 20 мА. Может использоваться во вторичных приборах систем автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, в том числе подконтрольных Ростехнадзору, а также в коммунальном хозяйстве, диспетчеризации, телемеханических информационно-измерительных комплексах и т.д.
При конфигурировании ОВЕН НПТ-1 подключается к USB порту персонального компьютера при помощи стандартного кабеля miniUSB. В комплект поставки кабель miniUSB не входит. Рекомендуем использовать кабель miniUSB длиной не МЕНЕЕ 1 м, с кабелями меньшей длины возможны сложности при установке соединения с ПО "конфигуратор НПТ-1" если если работа ведется на ноутбуке.

Основные функции универсального нормирующего преобразователя ОВЕН НПТ1

- Преобразование сигналов термодатчиков в унифицированный сигнал 0(4)...20мА
- Универсальный вход
- Поддержка большинства известных типов термодатчиков
- Высокая точность преобразования
- Высокая разрешающая способность
- Настройка по интерфейсу USB 2.0
- Рабочий диапазон температур «-40...+85 С»
- Высокая надежность. Соответствие ГОСТ Р 51522-99 по ЭМС, класс А

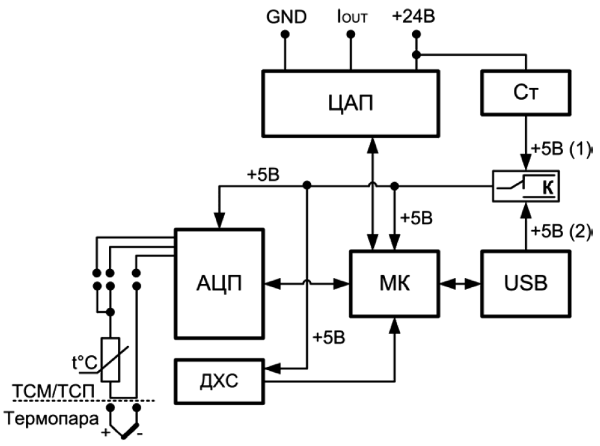

Функциональная схема прибора

Схемы подключения

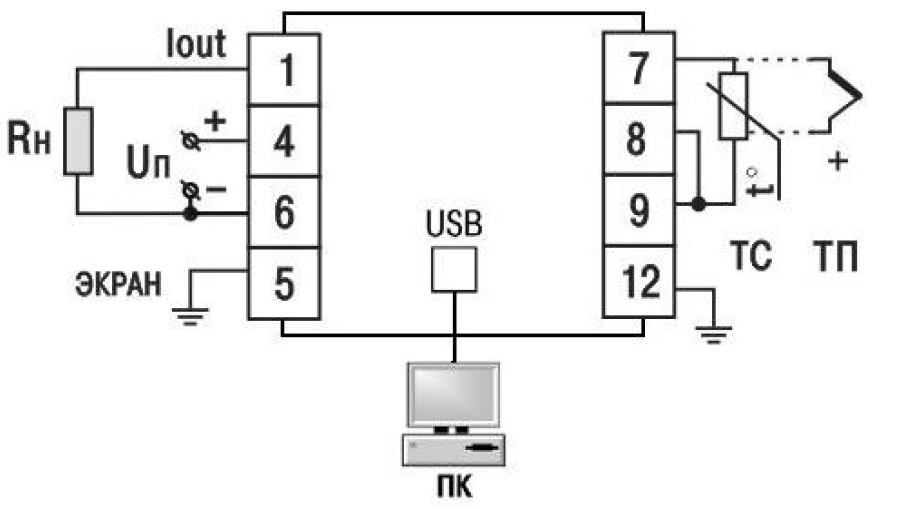

Клеммные соединители преобразователя и схема подключения датчиков

Технические характеристики

Наименование Значение
Номинальное значение напряжения питания (постоянного тока) 24 В
Диапазон допустимых напряжений питания (постоянного тока) 12 – 36 В
Потребляемый ток, не более:
– для рабочего режима 35 мА
– для режима конфигурирования (питание осуществляется от USB-Host) 50 мА
Номинальный диапазон выходного тока преобразователя 0 – 20 мА, 4 – 20 мА
Функция преобразования входных сигналов монотонно возрастающая или убывающая
Нелинейность преобразования, не хуже ±0,1%
Разрядность аналого-цифрового преобразователя, не менее:
– при работе с термометрами сопротивления 15 бит
– при работе с термопарами 14 бит
Разрядность ЦАП не менее 11 бит
Сопротивление каждого соединительного провода, соединяющего преобразователь с датчиками, не более 100 Ом
Допустимое отклонение сопротивлений проводов при трехпроводной схеме подключения ТС, не более 0,01% от R0
Номинальное значение сопротивления нагрузки (при напряжении питания 24 В) 250 Ом ±5 %
Максимальное допустимое сопротивление нагрузки (при напряжении питания 36 В) * 1200 Ом
Пульсации выходного сигнала 0,6%
Время установления рабочего режима (предварительный прогрев), не более 15 мин
Время установления выходного сигнала после скачкообразного изменения входного, не более 1 с
Время непрерывной работы круглосуточно
Интерфейс связи с ПК USB2.0 Full Speed
Габаритные размеры 98 × 82 × 22 мм
Масса, не более 500 г
Средняя наработка на отказ, не менее 500 000 ч
Средний срок службы, не менее 12 лет

--------------------------------------------------------------

* Расчет сопротивления нагрузки производится по формуле: RН (Ом) = (Uпит - 12) В / 0,020 А
