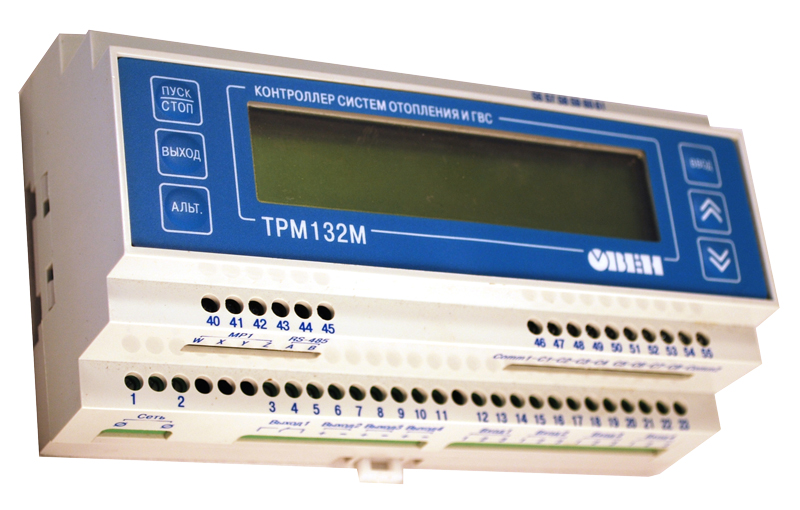

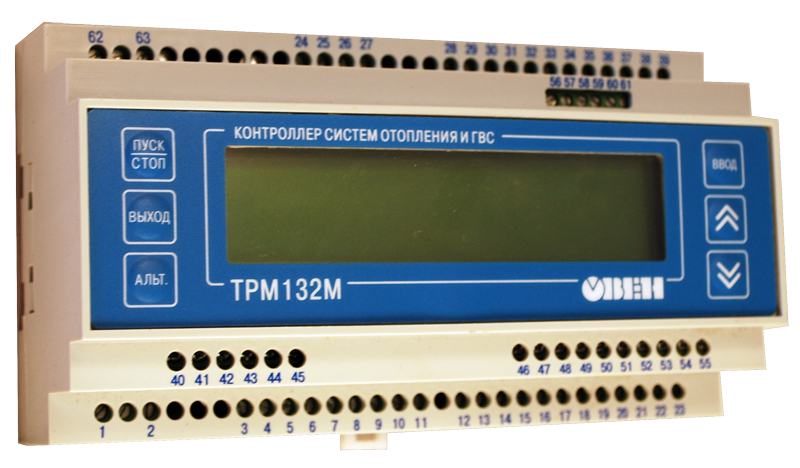

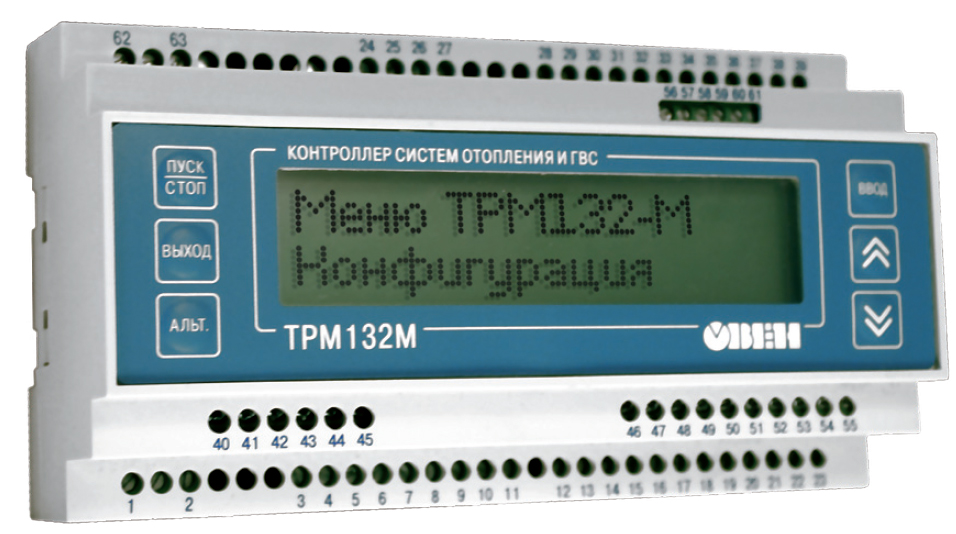

Контроллеры для систем отопления и горячего водоснабжения (ГВС) ТРМ132М

         Контроллеры систем отопления и ГВС ТРМ132М в комплексе с первичными преобразователями, модулем расширения МР1 и исполнительными механизмами предназначены для контроля и регулирования температуры в контурах отопления и ГВС, отображения измеренной температуры и режимов работы на встроенном индикаторе и формирования сигналов управления встроенными выходными элементами и выходными элементами модуля МР1.

Возможности контроллера ТРМ132М

- Встроенные часы реального времени
- Автоматическая настройка ПИД-регуляторов
- Автоматический выбор режимов (нагрев/обратная/летний)
- Возможность смены прошивки (при помощи комплекта для перепрошивки ТРМ133М)

Функциональные возможности ОВЕН ТРМ132М

- Автоматическое регулирование температуры в контуре ГВС с соответствии с заданной уставкой
- Автоматическое регулирование температуры в контуре отопления по графику от Т-наружного воздуха и Т-прямой воды
- Отработка графика температуры обратной воды в зависимости от Т-наружного воздуха и Т-прямой воды (защита от завышения и занижения температуры обратной воды)
- Управление основным и резервным насосом в обоих контурах
- Защита от превышения температуры в контуре ГВС
- Управление насосом подпитки в контуре отопления
- Возможность использования третьего насоса в каждом контуре (аварийного)
- Формирование сигналов управления внешними исполнительными механизмами и устройствами в контуре ГВС: запорно-регулирующим клапаном, основным и резервным насосами, клапаном слива (опционально); устройствами сигнализации
- Формирование сигналов управления внешними исполнительными механизмами и устройствами в контуре отопления: запорно-регулирующим клапаном, основным и резервным насосами, насосом подпитки, устройствами сигнализации
- Диагностика аварийных ситуаций (обрыв датчиков температуры и датчиков положения, неисправность насосов)
- Задание значений программируемых рабочих параметров с помощью встроенной клавиатуры управления, а также от ПК по сети RS-485 и RS-232
- Поддержка протоколов обмена: ОВЕН, Modbus-RTU и Modbus-ASCI

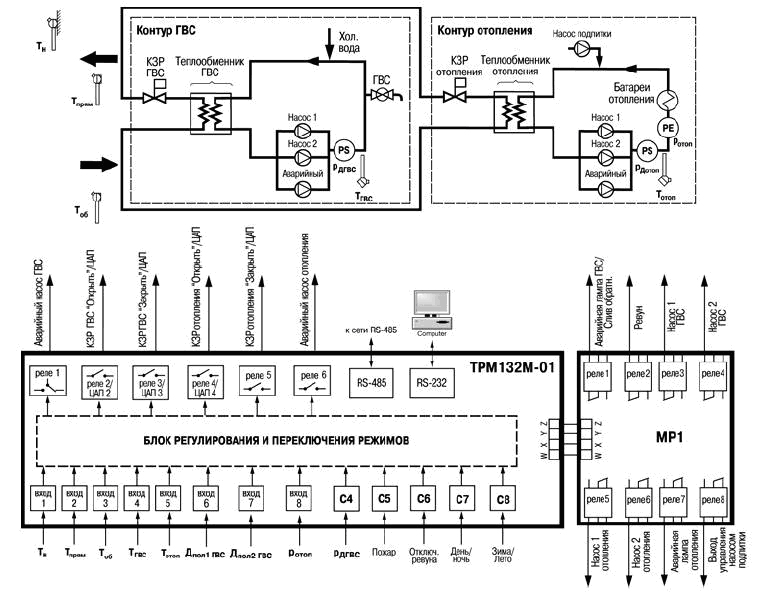

Функциональная схема прибора



Технические характеристики

Диапазон переменного напряжения питания

Наименование Значение
напряжение, В 90...245
частота, Гц 47…63
Потребляемая мощность, ВА, не более 12
Аналоговые входы, количество 8
Дискретные входы, количество 8
Уровень сигнала, соответствующий логической единице на входе, В 12…36
Уровень сигнала, соответствующий логическому нулю на входе, В 0…4
Подключаемые входные устройства Датчики типа «сухой контакт», коммутационные устройства (контакты реле, кнопок и т.д.)
Встроенный вторичный источник питания 24 ±3
Напряжение, В, Максимально допустимый ток нагрузки, мА 180
Интерфейс связи RS-485; RS-232
Режим работы Slave
Протоколы передачи данных ОВЕН; Modbus ASCII; Modbus RTU
Тип корпуса DIN12M
Габаритные размеры прибора, мм (157x86x58)±1
Степень защиты корпуса (со стороны лицевой панели) IP20
Масса прибора, кг, не более 0,5
Температура окружающего воздуха, °С –10…+55

Выходы (дискретные и аналоговые ВУ)

Количество ВУ внутри контроллера             6 (5 из них – с возможностью установки ЦАП)

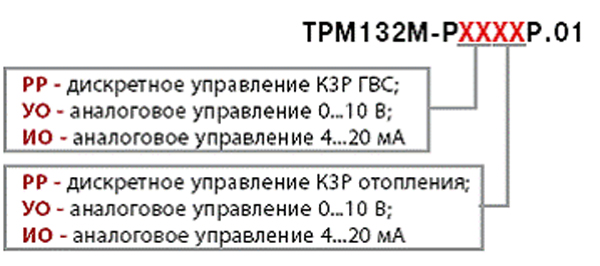

Модификации



Руководство по эксплуатации ТРМ132м
