HCA. Общепромышленная серия.

Преобразователи частоты серии HCA предназначены для управления скоростью вращения трехфазных асинхронных электродвигателей с короткозамкнутым ротором мощностью от 0,4 до 450 кВт в составе такого оборудования как, насосы, вентиляторы, миксеры, экструдеры, транспортирующие и подъемные механизмы и другого.

Назначение преобразователя TECORP HCA.
Преобразователь серии HCA - это универсальная модель, предназначенная для работы в технологическом (насосы и вентиляторы, транспортирующие механизмы, экструдеры, миксеры и т.п.) и энергосберегающем оборудовании (станции управления насосами, системы климатизации и кондиционирования и т.п.).

Uпит,

В

Диапазон мощностей, кВт

1фаза/220В

0.4 - 3.7

3фазы/380В

0.75 - 450













Характеристики TECORP HCA
Частотный способ управления с широкими возможностями задания зависимости Uвых = f(F вых).
Синусоидальная форма тока двигателя достигается широтно-импульсной модуляцией напряжения с
несущей частотой от 0,7 до 20кГц (выбирается пользователем).
Диапазон регулировки выходной частоты - 0,1...400 Гц. Точность установки выходной частоты:
- по цифровым входам 0,01%;
- по аналоговым входам 0,1%.
Диапазон напряжения питания:
- для модели 220В - 180...250В;
- для модели 380В - 340...460В.
Пусковой момент - 150% номинального момента при Fвых і 1Гц.
Перегрузочная способность - 150% номинального момента в течение 60 сек.
Встроенный PID-регулятор для эффективной работы привода в замкнутой системе автоматического
регулирования, например, по давлению или расходу в системах тепло-водоснабжения.
Три источника питания доступных пользователю:
+12В с максимальным током нагрузки 200мА;
+24В с максимальным током нагрузки 200мА (можно использовать для питания датчика
давления);
+10В для питания внешнего потенциометра, задающего выходную частоту.
Автоматическое энергосбережение при работе с насосами и вентиляторами (обеспечивается
автоматическим снижением напряжения на двигателе при снижении нагрузки до заданного
пользователем уровня и отключением двигателя при снижении нагрузки до величины близкой к
холостому ходу).
Стабилизация напряжения на двигателе при изменении напряжения питающей сети.
Подхват текущей скорости вращения двигателя при кратковременной потере питающего напряжения.
Автоматический подъем начального пускового момента и компенсация скольжения.
Возможность работы привода с переходом на одну из 7-ми предустановленных частот вращения, в
том числе, в автоматически исполняемом цикле (обеспечивается встроенным PLC -
программируемым логическим контроллером). Время каждого шага может быть задано
пользователем в диапазоне 0...65000 сек.
Независимое задание и выбор 4-х времен разгона/замедления (от 0,1 до 65000 сек).
Последовательный интерфейс RS-485 (протокол Modbus при скорости до 38400 бод).
Встроенный пульт управления с пятиразрядным LED дисплеем.
6 цифровых многофункциональных программируемых входов.
2 аналоговых входа (4-20мА, минус10/+10В).
2 релейных и 2 цифровых (с открытым коллектором) многофункциональных программируемых
выхода.
1 аналоговый выход для подключения стрелочного прибора, контролирующего выходной ток или
частоту.
Защита от перегрузки и короткого замыкания, останова двигателя, недо и перенапряжения, перегрева,
внутренних неисправностей, некорректном вводе параметров и т.д.

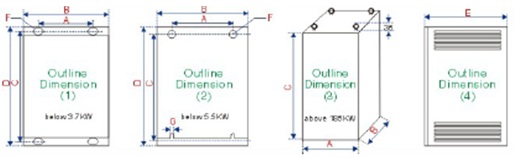

Размеры TECORP HCA











Модель

Питание

kVA

Вых. Ток (А)

P (kW)

A

B

C

D

E

F

G

Масса (кг)

HCA20P4

220V

1,0

2,5

0,4



116



125



161



171



141





Æ5









1,5

HCA20P7

220V

2,0

5,0

0,75

HCA21P5

220V

2,8

7,0

1,5

HCA22P2

220V

4,0

10,0

2,2



128



140



238



250



157



2,3

HCA23P7

220V

2,2

17,0

3,7

HCA40P7

400V

3,2

2,7

0,75



116



125



161



170



141





Æ5





1,5

HCA41P5

400V

4,0

4,0

1,5

HCA42P2

400V

6,8

5,0

2,2

HCA43P7

400V

10,0

8,5

3,7

128

140

238

250

157



2,3

HCA45P5

400V

14,0

12,5

5,5



184



200



306



318



183



Æ6



6



4,2

HCA47P5

400V

19,0

17,5

7,5

HCA4011

400V

26,0

24,0

11



182



253



490



510





241





Æ8





8



14,6

HCA4015

400V

32,0

33,0

15

HCA4018

400V

37,0

40,0

18,5



206



277



437



457



18

HCA4022

400V

52,0

47,0

22

HCA4030

400V

64,0

65,0

30

239

311

22

HCA4037

400V

72,0

80,0

37



250



341



650



670



326



Æ10



10

49

HCA4045

400V

84,0

90,0

45

50

HCA4055

400V

116,0

110,0

55

52

HCA4075

400V

134,0

152,0

75



300



450



768



800



350





Æ16





16



85

HCA4090

400V

160,0

176,0

90

HCA4110

400V

193,0

210,0

110



500



650



868



900



400

123

HCA4132

400V

230,0

253,0

132



127

HCA4160

400V

260,0

304,0

160

HCA4185

400V

290,0

340,0

185







600







600







1795















225

HCA4200

400V

325,0

380,0

200

HCA4220

400V

368,0

426,0

220

HCA4250

400V

412,0

483,0

250

HCA4280

400V

450,0

540,0

280

HCA4300

400V

461,0

580,0

300

HCA4315

400V

550,0

605,0

315
