HCP. Общепромышленная серия.

Преобразователь серии HCP - это модель, оптимизированная для управления 3-фазными асинхронными двигателями в составе насосов, вентиляторов, миксеров, экструдеров и другого оборудования рассчитанного на питание 3х(380… 440)В.

Характеристики TECORP HCP
· частотный способ управления с широкими возможностями задания зависимости Uвых = f(F вых).
· синусоидальная форма тока двигателя достигается широтно-импульсной модуляцией напряжения с
несущей частотой от 0,7 до 20кГц (выбирается пользователем).
· диапазон регулировки выходной частоты - 0,1…400 Гц. Точность установки выходной частоты:
- по цифровым входам 0,01%;
- по аналоговым входам 0,1%.
· Диапазон напряжения питания:
- для модели 220В - 180…250В;
- для модели 380В - 340…460В.
· Пусковой момент - 150% номинального момента при Fвых і 1Гц.
· перегрузочная способность - 150% номинального момента в течение 60 сек.
· встроенный PID-регулятор для эффективной работы привода в замкнутой системе автоматического
регулирования, например, по давлению или расходу в системах тепло-водоснабжения.
· три источника питания доступных пользователю:
+12В с максимальным током нагрузки 200мА;
+24В с максимальным током нагрузки 200мА (можно использовать для питания датчика давления);
+10В для питания внешнего потенциометра, задающего выходную частоту.
· автоматическое энергосбережение при работе с насосами и вентиляторами (обеспечивается
автоматическим снижением напряжения на двигателе при снижении нагрузки до заданного
пользователем уровня и отключением двигателя при снижении нагрузки до величины близкой к
холостому ходу).
· стабилизация напряжения на двигателе при изменении напряжения питающей сети.
· подхват текущей скорости вращения двигателя при кратковременной потере питающего
напряжения.
· автоматический подъем начального пускового момента и компенсация скольжения.
· возможность работы привода с переходом на одну из 7-ми предустановленных частот вращения, в
том числе, в автоматически исполняемом цикле (обеспечивается встроенным PLC -
программируемым логическим контроллером). Время каждого шага может быть задано
пользователем в диапазоне 0…65000 сек.
· независимое задание и выбор 4-х времен разгона/замедления (от 0,1 до 6500сек).
· последовательный интерфейс RS-485 (протокол Modbus при скорости до 38400 бод).
· встроенный пульт управления с пятиразрядным LED дисплеем.
· 6 цифровых многофункциональных программируемых входов.
· 2 аналоговых входа (4-20мА, минус10/+10В).
· 2 релейных и 2 цифровых (с открытым коллектором) многофункциональных программируемых
выхода.
· 1 аналоговый выход для подключения стрелочного прибора, контролирующего выходной ток или
частоту.
· защита от перегрузки и короткого замыкания, останова двигателя, недо и перенапряжения,
перегрева, внутренних неисправностей, некорректном вводе параметров и т.д.

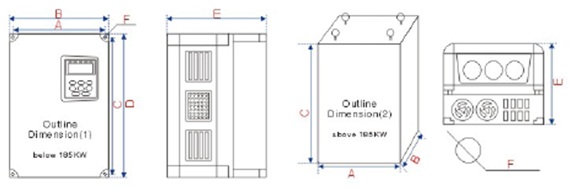

Размеры TECORP HCP









Модель

питание

kVA

Вых. Ток (А)

P (kW)

A

B

C

D

E

F

Масса, кг

HCA43P7

400V

6,8

8,6

3,7

105

120

208

225

145

5

2,5

HCP45P5

400V

10

12,5

5,5



168



185



248



260



170



6,5



4,5

HCP47P5

400V

14

17,5

7,5

HCP4011

400V

19

24

11



213



228



330



347



196



6



7,5

HCP4015

400V

26

33

15

HCP4018

400V

32

40

18,5



147



250



460



480



246



9



17,5

HCP4022

400V

37

47

22

HCP4030

400V

52

65

30



197



310



482



500



260



9



24,5

HCP4037

400V

64

80

37

HCP4045

400V

72

91

45



240



360



620



650



280



9



52

HCP4055

400V

84

110

55

HCP4075

400V

116

152

75



260



420



775



800



334



11



72

HCP4090

400V

134

176

90

HCP4110

400V

160

210

110

360

552

840

875

410

13

118

HCP4132

400V

193

253

132



360



552



840



875



410



13



122

HCP4160

400V

230

304

160

HCP4185

400V

260

340

185



360



552



975



100



410



13



HCP4200

400V

290

380

200

HCP4220

400V

325

426

220



400



600



370



1850



600



15



HCP4250

400V

381

438

250

HCP4280

400V

427

540

280



470



700



355



1850



600



16



HCP4300

400V

450

580

300

HCP4315

400V

460

605

315
