SINUMERIK 840D sl  предлагает благодаря модульности, открытости и убедительной унифицированной структуре значительные возможности при управлении, программировании и визуализации. SINUMERIK 840D sl представляет собой системную платформу с основополагающими функциями практически для всех технологий.

В комбинации с линейкой приводов SINAMICS S120 и расширением на систему автоматизации SIMATIC S7-300, the SINUMERIK 840D sl образует цифровую комплексную систему, подходящую прежде всего для сложных задач обработки и характеризующуюся высокой динамикой и точностью.

SINUMERIK 840D SL характеризуются:

• Высокая степень гибкости
• Отличная динамика и точность
• Оптимальная интеграция в сеть

• Наивысший масштаб эффективности и гибкости для сложных многоосевых установок благодаря масштабируемости аппаратного и программного обеспечения
• Благодаря открытости в HMI, ЧПУ и PLC пользователь может внедрять свои собственные ноу-хау для получения желаемого индивидуального решения управления
•  Сертифицированные функции безопасности SINUMERIK Safety Integrated, с помощью которых просто, рентабельно и приближенно к практике реализуется высокоэффективная защита людей и механизмов
• Широкий ассортимент продуктов для интеграции станков в связи, инженерные и производственне процессы: SINUMERIK Integrate

The SINUMERIK 840D sl используется по всему миру в технологиях:

• Токарная обработка
• Сверление
• Фрезерование
• Шлифование
• Лазерная обработка
• Вырубка
• Штамповка
• Изготовление инструмента и форм
• Приложения High-Speed-Cutting
• Обработка дерева и стекла
• Манипуляторы
• Автоматические линии
• Агрегатные станки
• Крупносерийное производство
• Jobshop производство

Для использования в странах, для которых необходимо разрешение на вывоз, предлагается SINUMERIK 840D sl в экспортной версии.

SINUMERIK 840D sl объединяет на одном модуле NCU задачи ЧПУ, PLC и коммуникации. Программное обеспечение, необходимое для эксплуатации, программирования и визуализации,  уже интегрировано в программное обеспечение NCU, поэтому оно выполняется на высокопроизводительном мультипроцессорном модуле NCU. Для повышения рабочих характеристик  можно использовать промышленный компьютер SINUMERIK PCU 50.5.

На одном NCU/PCU можно использовать до 4 распределенных панелей оператора. Панель оператора может быть установлена как «тонкий клиент» на расстоянии до 100 м (328 футов).

Высокопроизводительный мультипроцессорный модуль NCU может быть установлен слева от сетевого модуля SINAMICS S120. При необходимости NCU может быть установлен отдельно на расстоянии до 100 м (328 футов). Для подключения используются кабели MOTION-CONNECT DRIVE-CLiQ от Siemens.

SINUMERIK 840D SL предлагает интегрированную функцию PROFINET и поддерживает PROFINET CBA и PROFINET IO.

Согласованная модульная система

SINUMERIK 840D SL CNC имеет модульную конструкцию, предлагает исключительную гибкость и открытость для любого приложения. Полностью в соответствии с девизом «смешивать и сочетать", компоненты могут быть идеально подобраны друг к другу - индивидуальный подход именно к требованиям производителей оборудования и последующей операционной среде на машине.

Возможность расширения аппаратного и программного обеспечения – как в ЧПУ, так и в области управления – обеспечивает исключительные условия для использования SINUMERIK 840D sl во многих областях. Начиная с простых задач позиционирования и заканчивая сложными многоосевыми системами. Мы предлагаем разные типы NCU для Ваших задач обработки.

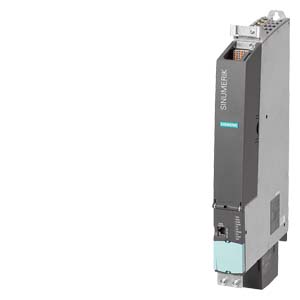

C SINUMERIK 840D sl c NCU 710.3 PN доступно максимум 8 осей. На NCU 720.3 PN/NCU и 730.3 PN  количество осей и/или производительность СЧПУ может быть увеличена до 31 оси с помощью CBE30-2 Link Module.

С помощью пакета "фрезерной" обработки можно просто и удобно решить такие задачи обработки, как фрезерование поверхностей произвольной формы, достичь идеального качества поверхности, точности, качества и скорости:

• Мощная аппаратная часть и высокопроизводительные функции ЧПУ
• Простая эксплуатация
• Уникальная производительная цепь CAD/CAM/CNC
• Технологическая экспертиза во всех секторах

Использование NCU 720,3 PN или NCU 730,3 PN рекомендуется там, где отличные динамические характеристики и точность необходимы для изготовления пресс-форм или в секторе High-Speed-Cutting (HSC).

Функциональность PROFINET

PROFINET является ведущим стандартом промышленного Ethernet. PROFINET базируется на проверенных стандартах в области ИТ и полностью поддерживает TCP / IP -  передача данных в масштабах всей компании на всех уровнях. Он также предлагает встроенную комплексную диагностику и отказоустойчивый режим работы с целью обеспечения максимальной доступности посадки, модульные концепции машины обеспечивают исключительную гибкость, а также очень быстрые скорости передачи данных и беспроводных приложений LAN  для значительного повышения производительности.

PROFINET IO представляет концепцию коммуникации для реализации модульных, распределительных приложений. PROFINET IO базируется на основе промышленного Ethernet и позволяет распределелительным полям ввода / вывода подключаться к  NCU. 128 устройств PROFINET IO могут работать в качестве контроллеров ввода/вывода.

Интегрированная функция PROFINET CBA (Component Based Automation) для связи машина-машина позволяет пользователям технологически модуляризировать машины и системы для каждого конкретного случая и пользоваться соответственно: Системы легче стандартизировать и проще использовать повторно или продлить. Ответы на запросы клиентов происходят быстрее, более гибко, запуск  упрощается и ускоряется, доступно предварительное тестирование уровней компонентов.

Благодаря открытости в HMI, ЧПУ и PLC пользователи могут использовать свое собственное ноу-хау для получения индивидуального решения в области управления.  Открытость SINUMERIK 840D sl простирается до ядра ЧПУ . Такая открытая архитектура и высокая эффективность системы SINUMERIK 840D sl означает, что функции ЧПУ могут быть гибко, быстро и экономично адаптированы к разнообразной кинематике станка. Дополнительные функции, специфичные для технологии, могут быть загружены позже в виде циклов компиляции.

Встроенные сертифицированные функции безопасности

 SINUMERIK 840D sl включает в себя сертифицированные функции SINUMERIKSafetyIntegrated, с помощью которых простым, экономичным и практичным образом обеспечивается высокая защита персонала и станков. Функции безопасности соответствуют требованиям категории 3, а также уровню производительности PL d в соответствии с DIN EN ISO 13849-1 и Safety Integrity Level SIL 2 в соответствии с DIN EN 61508. В результате, высоко эффективная защита персонала и оборудования могут быть реализованы просто, экономично и практически.

Следующие компоненты могут быть подсоединены к SINUMERIK 840D sl:

• панель оператора SINUMERIK с PCU и станочные пульты
• SIMATIC CE панель
• SINUMERIK ручной пульт
• распределенный PLC вх/вых через PROFIBUS DP или PROFINET IO
• SINUMERIK вх/вых модуль PP 72/48D PN
• SINUMERIK Аналоговый интерфейс привода для 4 осей ADI 4
• SINAMICS S120/SINAMICS S120 Комбинированная система привода
• SIMOTICS питание и главный моторный шпиндель
• Датчик системы
  (Рекомендуется использование высокоточных датчиков таких как  Renishaw Rengage)

NCU 720,2 PN представляет среднюю ступень спектра продуктов SINUMERIK 840D sl с большей PLC мощностью по отношению к NCU720.2. NCU 720,2 PN имеет встроенные PROFINET интерфейсы с PROFINET IO и PROFINET CBA.

Доступно максимально 31 осей в 10 каналах обработки, выполняемых в 10 группах режимов работы. В каждом канале поддерживаются максимально 12 осей/шпинделей. Интерполяции возможна максимум для 12 осей с системным программным обеспечением NCU (опция многоосевой интерполяции).

Базовая версия пользовательской памяти ЧПУ– 3 Мб, которая может быть расширена до 15 Мб.

NCU 730,2 PN являет собой высшую ступень спектра продуктов SINUMERIK 840D sl с большей PLC мощностью по отношению к NCU730.1. NCU 730,2 PN имеет встроенные PROFINET интерфейсы с PROFINET IO и PROFINET CBA.

Доступно максимально 31 осей в 10 каналах обработки, выполняемых в 10 группах режимов работы. В каждом канале поддерживаются максимально 12 осей/шпинделей. Интерполяции возможна максимум для 12 осей с системным программным обеспечением NCU (опция многоосевой интерполяции).

Базовая версия пользовательской памяти ЧПУ– 3 Мб, которая может быть расширена до 15 Мб.
