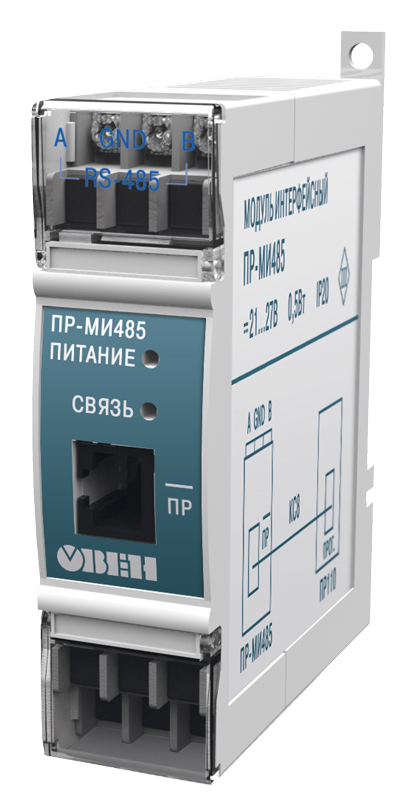

Модуль интерфейсный ОВЕН ПР-МИ485

Модуль интерфейсный ПР-МИ485.



Назначение

Модуль интерфейсный ПР-МИ485 позволяет производить подключение программируемого реле ПР110 к сети RS-485. Такая связка позволяет опрашивать состояния входов ПР110 и управлять дискретными выходами прибора. Кроме того имеется возможность считывать и изменять состояние 64-х внутренних переменных. Таким образом, появляется возможность контролировать состояния внутренних переменных, отслеживать выполнение алгоритма, а так же удаленно менять уставки, переключать режимы и т.п.

Например, пользователь может подключить панель оператора ИП320 и вывести на нее всю необходимую информацию.

Шина связи модуля и ПР110 имеет гальваническую развязку с портом интерфейса RS-485. Питание модуля происходит непосредственно от внутреннего источника  ПР110, поэтому модуль может применяться как с модификациями реле на 220 так и на 24 В.

Внимание! Работа приборов ПР110 с прибором ПР-МИ485 возможна только, если прибор ПР110 имеет версию внутреннего программного обеспечения не ниже х.80.



Основные функции

  • Взаимное преобразование сигналов интерфейсов RS-485 и UART
  • Поддержка протокола передачи данных в сети RS-485: Modbus (ASCII и RTU)
  • Автоматическое определение направления передачи данных
  • Гальваническая изоляция портов RS-485 и ПР110
  • Питание от ПР110
