Общая информация.Преобразователи частоты ОВЕН ПЧВ

Линейка преобразователей частоты ОВЕН ПЧВ



ЭМС RS-485 Векторный (V) IP54 Спящий режим (Sleep) Противопожарный режим (Fire) S-образный пуск (пуск под нагрузкой)

Компания ОВЕН выпускает две линейки преобразователей частоты – ПЧВ1/ПЧВ2 и ПЧВ3. Общепромышленная линейка частотников ПЧВ1/ПЧВ2 включает 5 модификаций с однофазным входом мощностью 0,18…2,2 кВт и 12 модификаций с трехфазным входом (0,37…22 кВт).

Линейка частотных преобразователей для насосов и вентиляторов ПЧВ3 включает 9 модификаций с трехфазным входом 220 В (0,25…11 кВт) и 18 модификаций с трехфазным входом 380 В (0,37…90 кВт). В 2015 году в линейку преобразователей частоты ПЧВ3 добавлены 17 модификаций со степенью защиты корпуса IP54 (0,75…90 кВт, 380 В).

Для всех модификаций частотных регуляторов предлагается широкий ассортимент дополнительного оборудования: локальные панели оператора (ЛПО), комплекты монтажные (КМ) для установки локальной панели на щит управления, крышки опции (КО) для повышения защиты (до IP21), сетевые и моторные дроссели (РСО, РСТ, РМО, РМТ), тормозные резисторы (РБ).



Применение частотных преобразователей ОВЕН ПЧВ

Преобразователи частоты ОВЕН предназначены для управления частотой вращения асинхронных двигателей в составе приводов для работы в промышленных и бытовых установках, системах отопления, вентиляции и кондиционирования воздуха.

ПЧВ1/ПЧВ2

Для любых промышленных применений до 22 кВт: станки, краны, экструдеры, конвейеры, а также насосы (скважинные) и вентиляторы (дымососы)

ПЧВ3

Для насосов, вентиляторов и компрессоров

ПЧВ3 IP54

Для установки без шкафа управления на производствах с повышенным пыле- и влагообразованием

 Управление скважинным насос с помощью частотного преобразователя ПЧВ3 IP54  Управление сетевыми насосами с помощью частотного преобразователя ПЧВ3 IP54 Управление насосами с помощью частотного преобразователя ПЧВ3 IP54

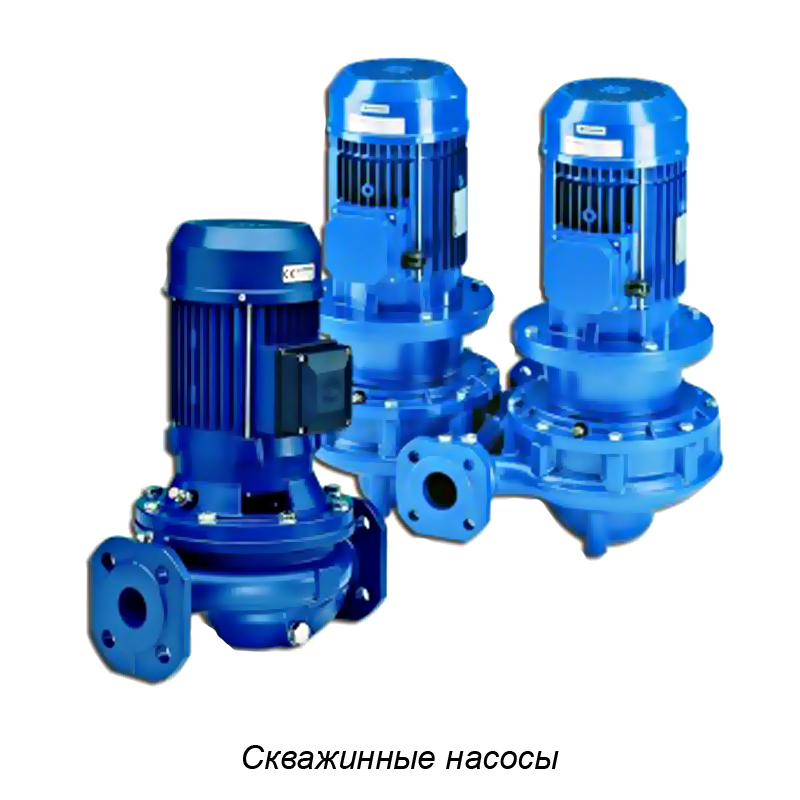

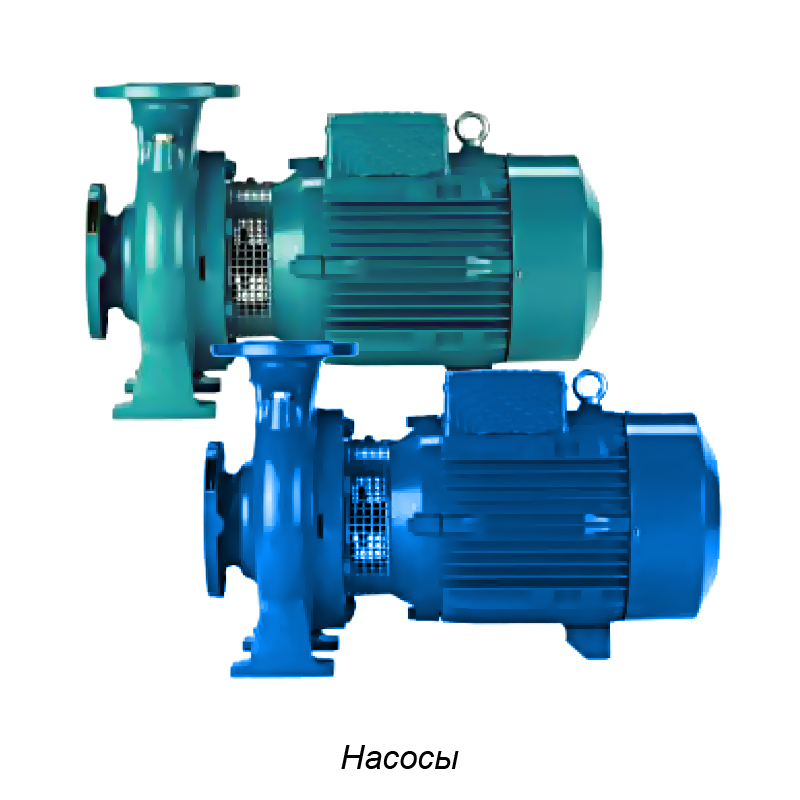

Скважинные насосы Сетевые насосы Насосы
 Управление конвейером с помощью частотного преобразователя ПЧВ3 IP54 Управление вентиляторами и дымососами с помощью частотного преобразователя ПЧВ3 IP54 Управление мельницой с помощью частотного преобразователя ПЧВ3 IP54

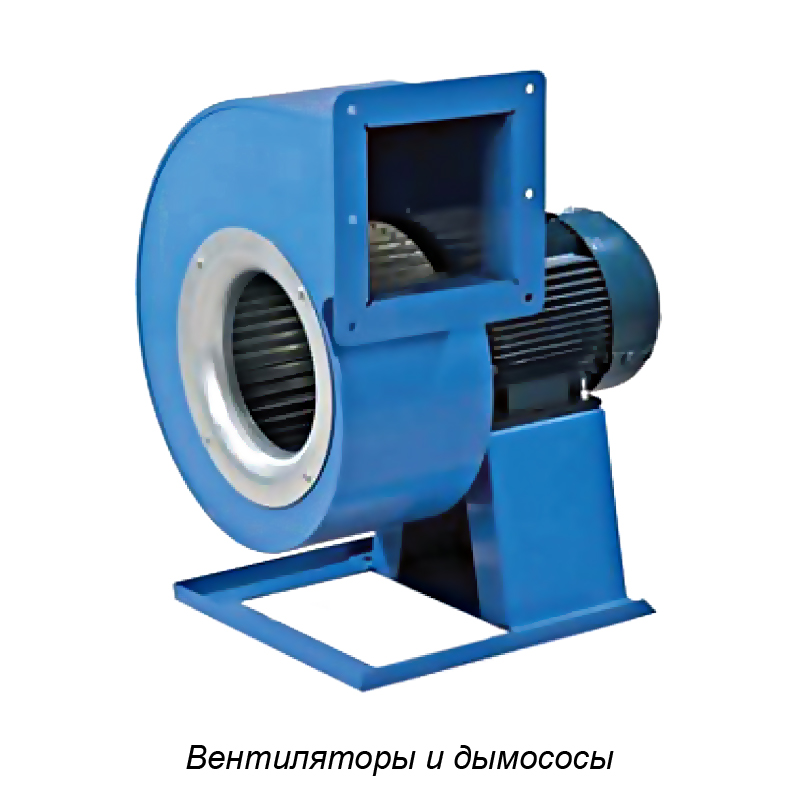

Конвейеры  Вентиляторы и дымососы Мельницы

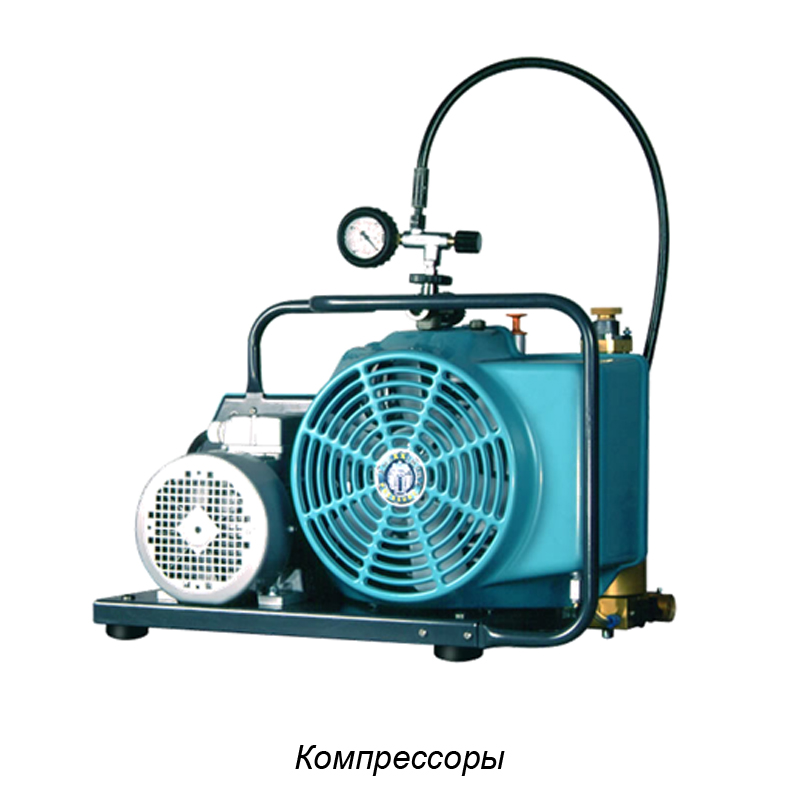

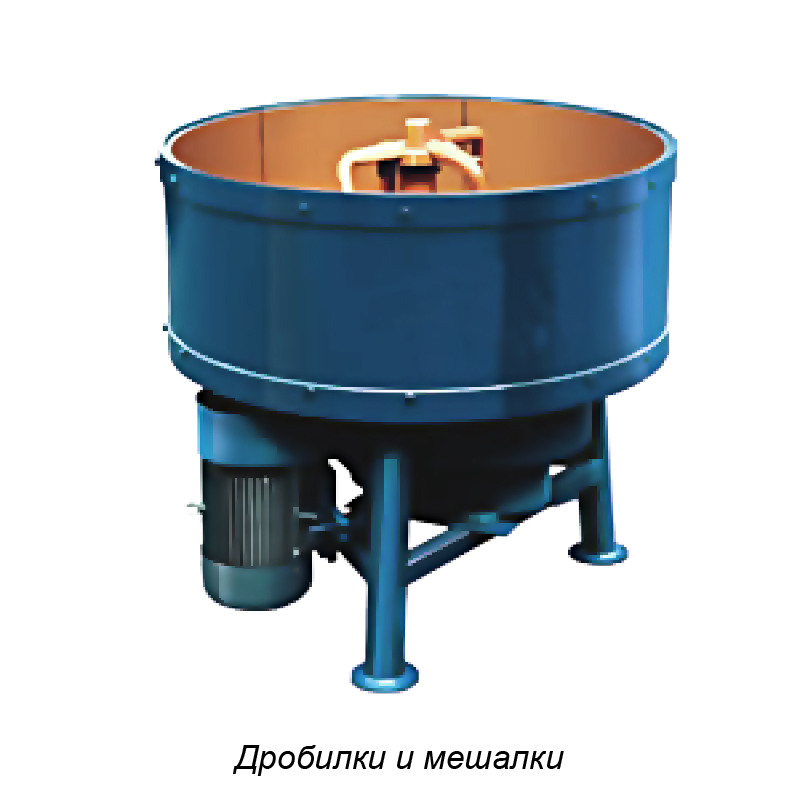

 Управление станками с помощью частотного преобразователя ПЧВ3 IP54  Управление компрессорами с помощью частотного преобразователя ПЧВ3 IP54 Управление дробилкой с помощью частотного преобразователя ПЧВ3 IP54

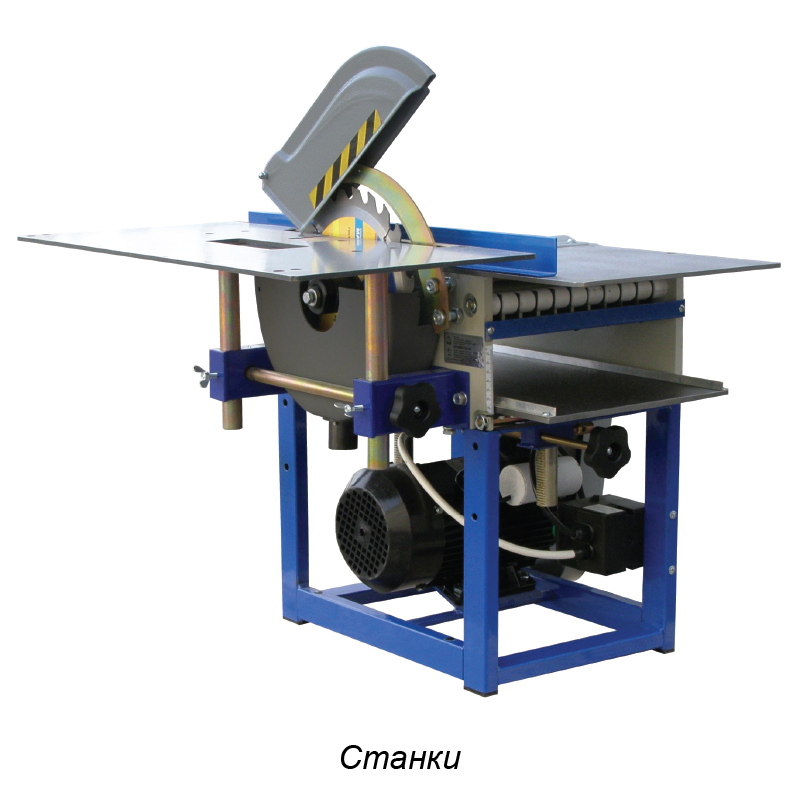

Станки Компрессоры  Дробилки

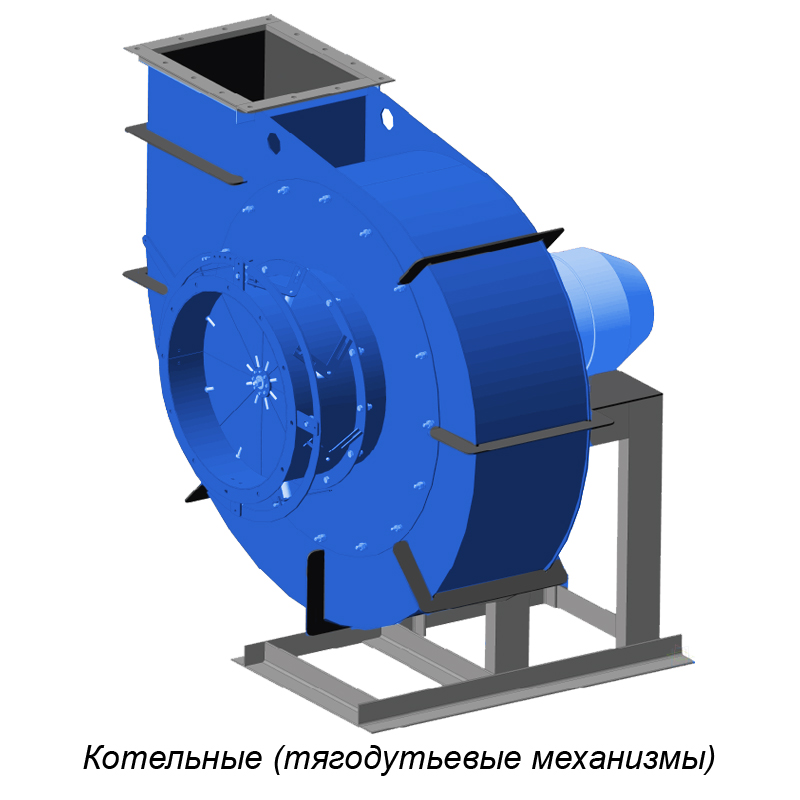

 Управление экструдерами с помощью частотного преобразователя ПЧВ3 IP54  Управление котельной (тягодутьевые механизмы) с помощью частотного преобразователя ПЧВ3 IP54 Управление цементными заводами с помощью частотного преобразователя ПЧВ3 IP54

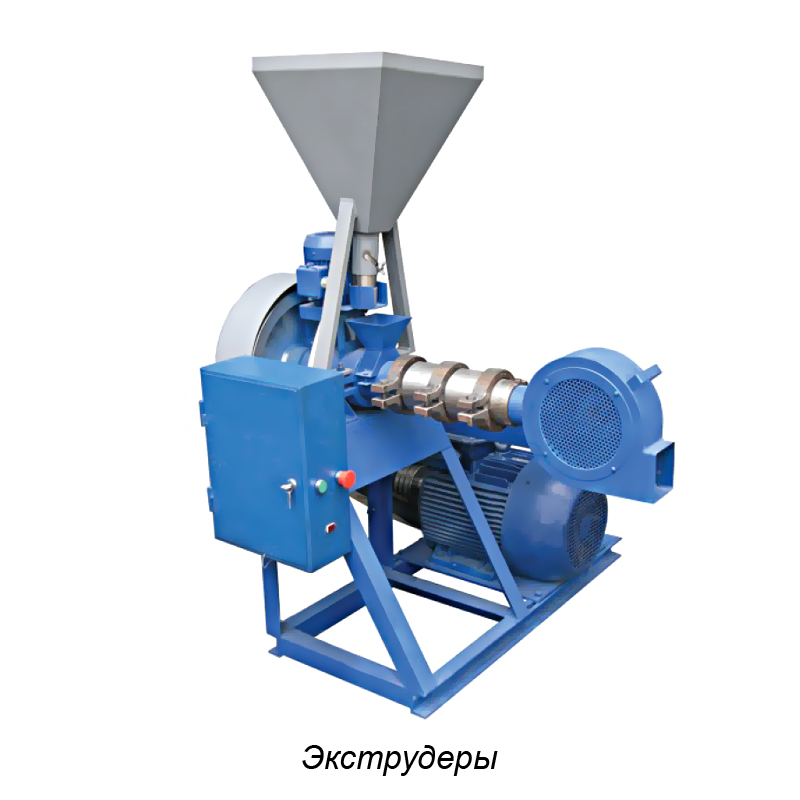

Экструдеры Котельные (тягодутьевые механизмы) Цементные заводы



Отличие линеек преобразователей частоты ПЧВ

Линейка компактных преобразователей частоты общепромышленного применения ОВЕН ПЧВ1/ПЧВ2 Линейка преобразователей частоты для управления насосами и вентиляторами ОВЕН ПЧВ3

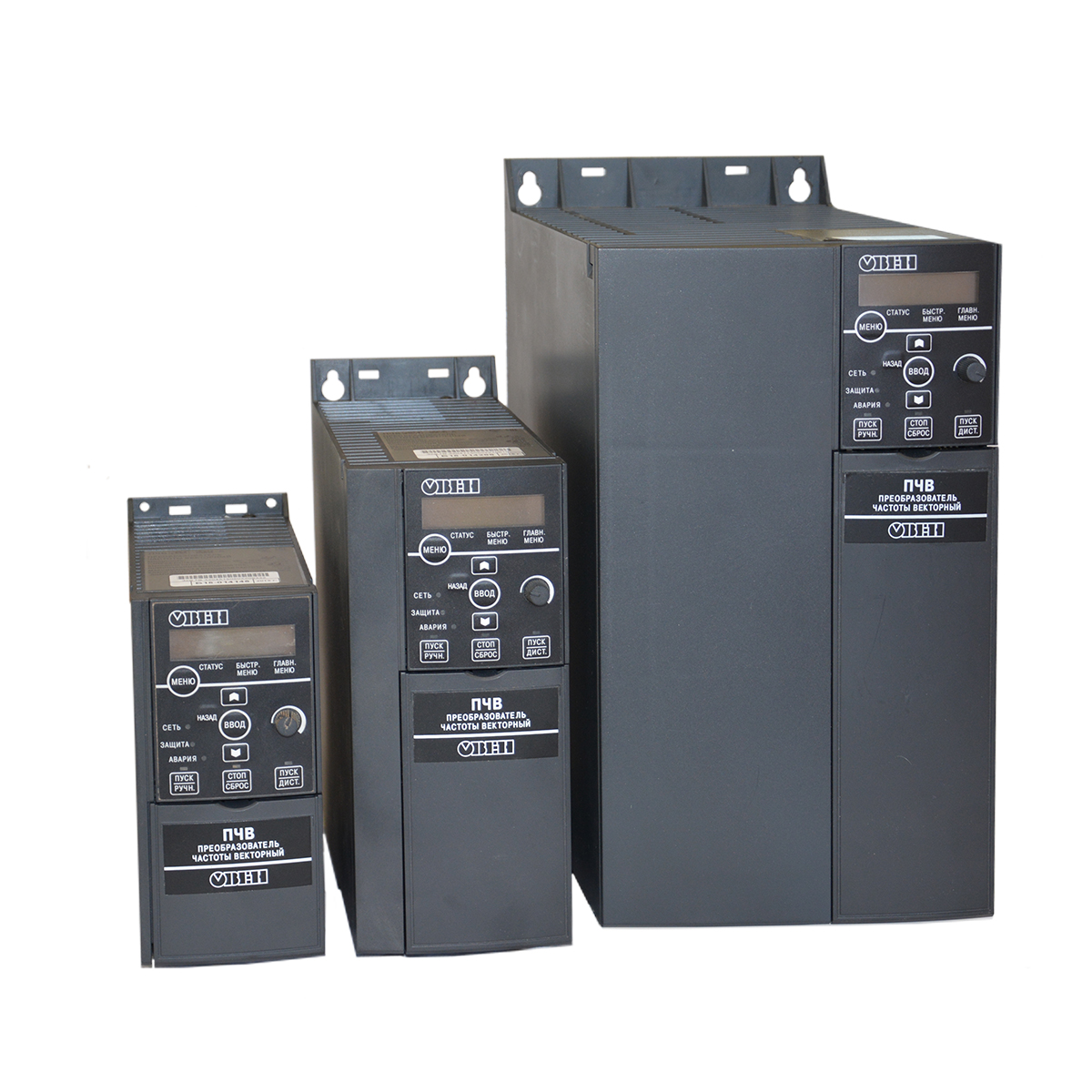

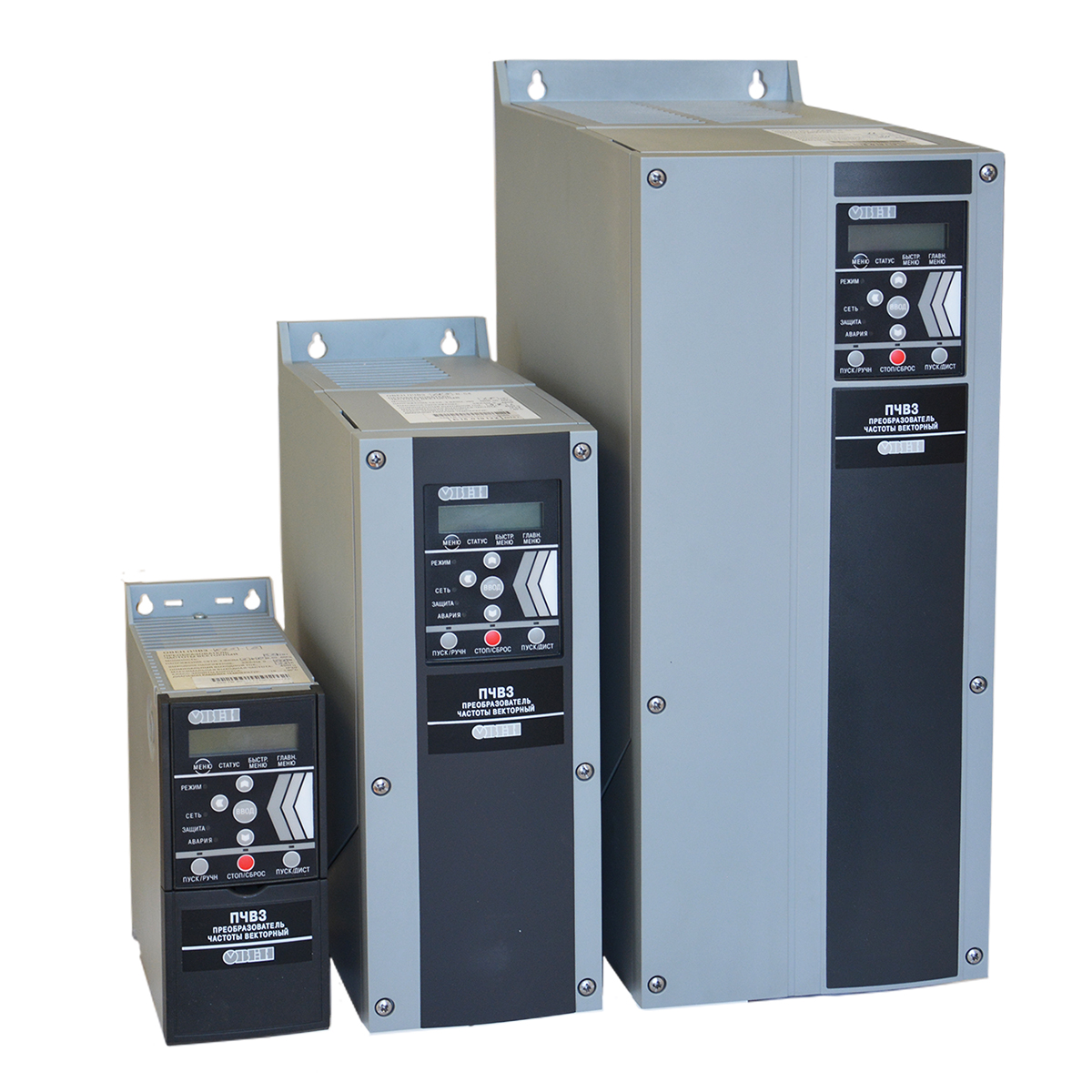

Преобразователь частоты ОВЕН ПЧВ1 и ПЧВ2 Преобразователь частоты ОВЕН ПЧВ3
  1. Мощность до 22 кВт
  2. Вход для подключения инкрементальных энкодеров
  3. S-образная характеристика контроля частоты
  4. Тормозной транзистор (>1,5 кВт)
  1. Мощность до 90 кВт
  2. Встроенный входной дроссель
  3. Возможность управления синхронными двигателями
  4. «Спящий» режим
  5. Пожарный режим
  6. Контроль расхода
  7. Контроль натяжения ремня



Дополнительное оборудование для ОВЕН ПЧВ



Локальные панели оператора ЛПО1, ЛПО2, ЛПО3

Съемная локальная панель оператора (ЛПОх) предназначена для программирования и оперативного управления ПЧВ. Запрограммированный прибор может функционировать без ЛПО, поэтому партия из нескольких ПЧВ может комплектоваться одной ЛПО. Локальные панели оператора ЛПО1 и ЛПО2 предназначены для работы с ПЧВ1/ПЧВ2. Отличаются наличием потенциометра. ЛПО3 предназначена только для работы с ПЧВ3.

Съемная локальная панель оператора ЛПОх поставляется по отдельному заказу. Для частотных преобразователей ПЧВ3 в исполнении IP54 ЛПО3 является несъемной частью корпуса прибора.

Лицевая панель оператора ЛПОх для частотного регулятора ОВЕН ПЧВ Лицевая панель оператора ЛПОх для частотного регулятора ОВЕН ПЧВ Лицевая панель оператора ЛПОх для частотного регулятора ОВЕН ПЧВ

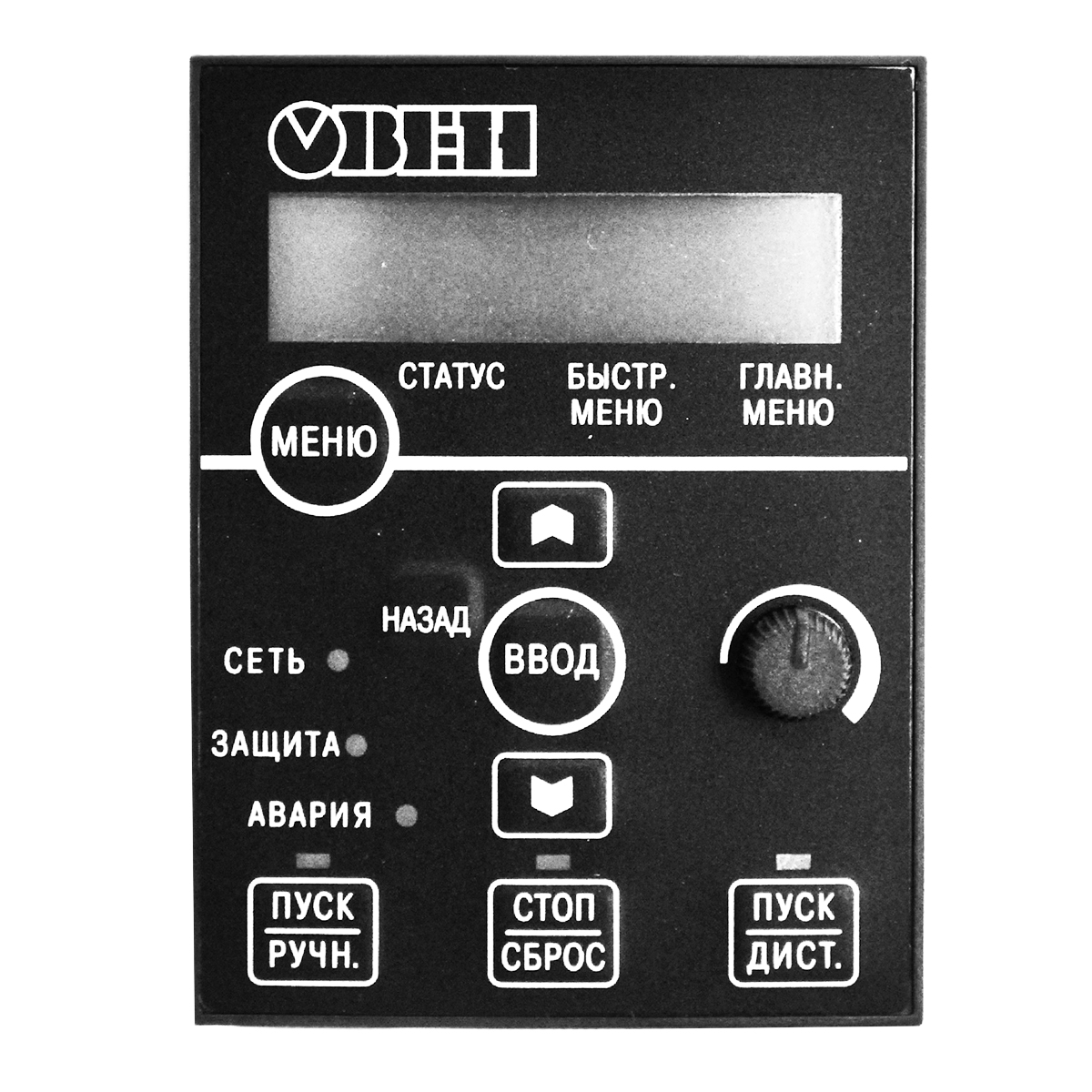

ЛПО1 для ПЧВ1/ПЧВ2

(с потенциометром), степень защиты IP20

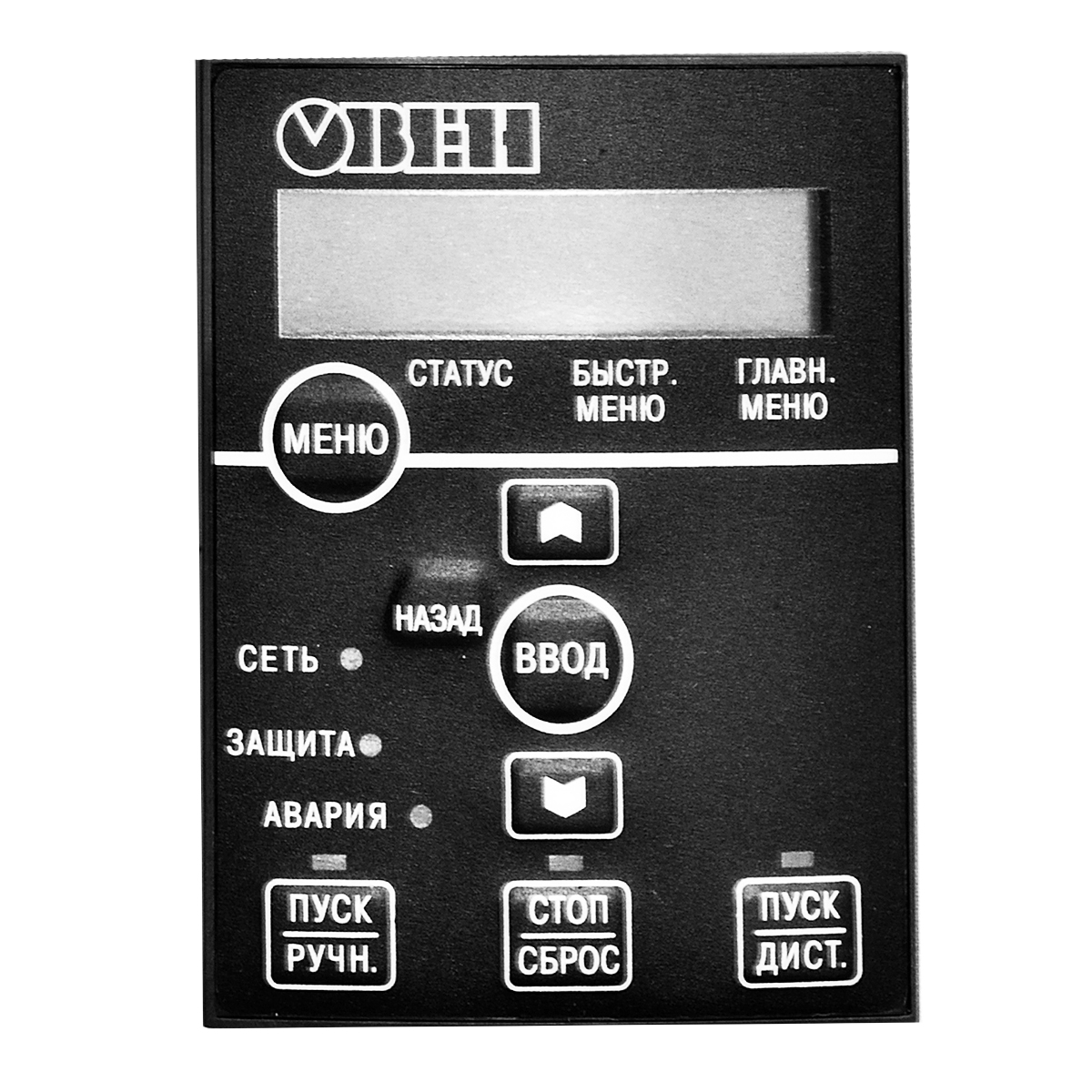

ЛПО2 для ПЧВ1/ПЧВ2

(без потенциометра), степень защиты IP54

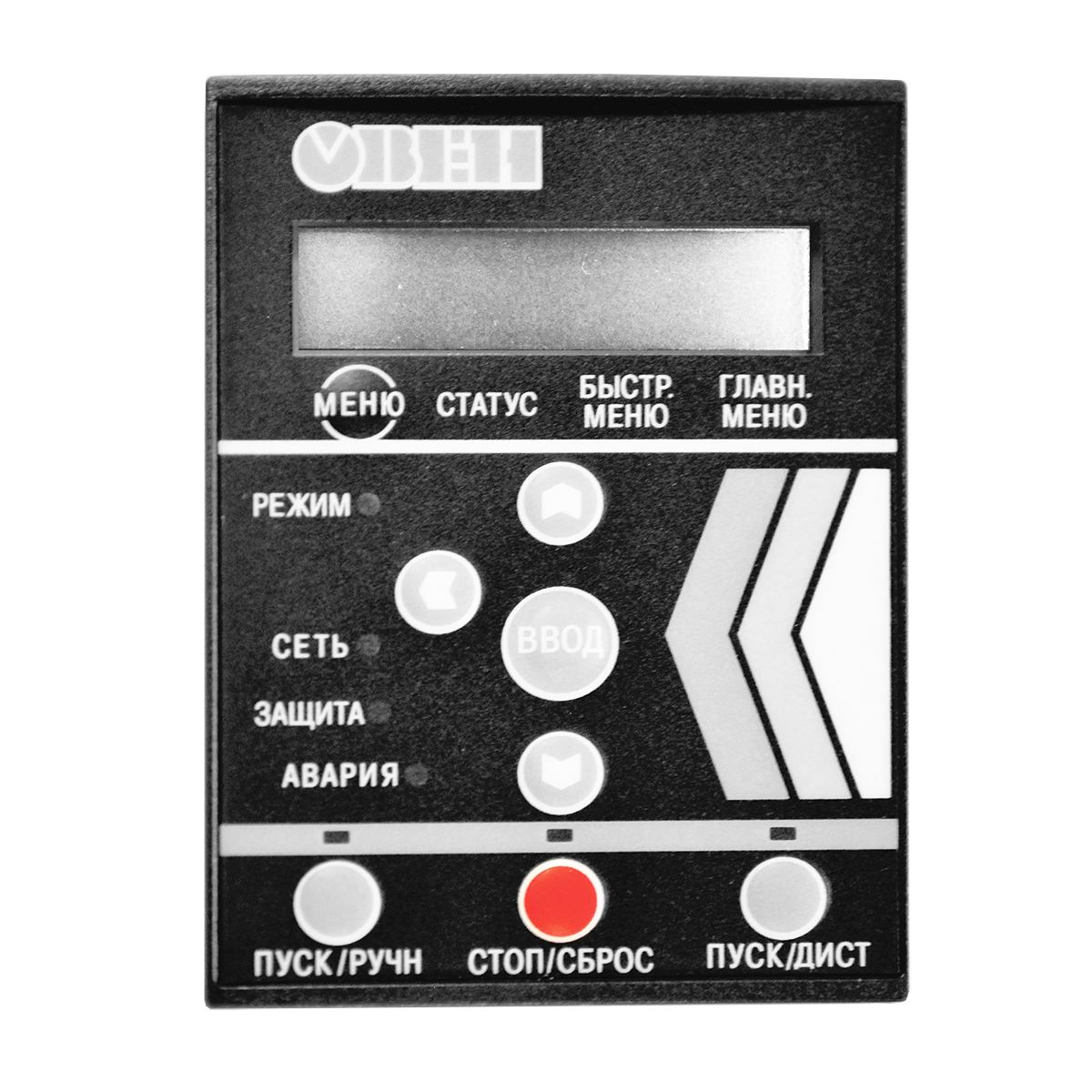

ЛПО3 для ПЧВ3,

степень защиты IP54

Преимущества панелей оператора ЛПОх:

  • Одна панель на несколько частотников.- Возможность копирования и тиражирования параметров.
  • Позволяют легко переносить настройки.
  • Возможен монтаж на лицевую панель шкафа управления с помощью монтажного комплекта.
  • Гарантия 3 года.



Сетевые дроссели

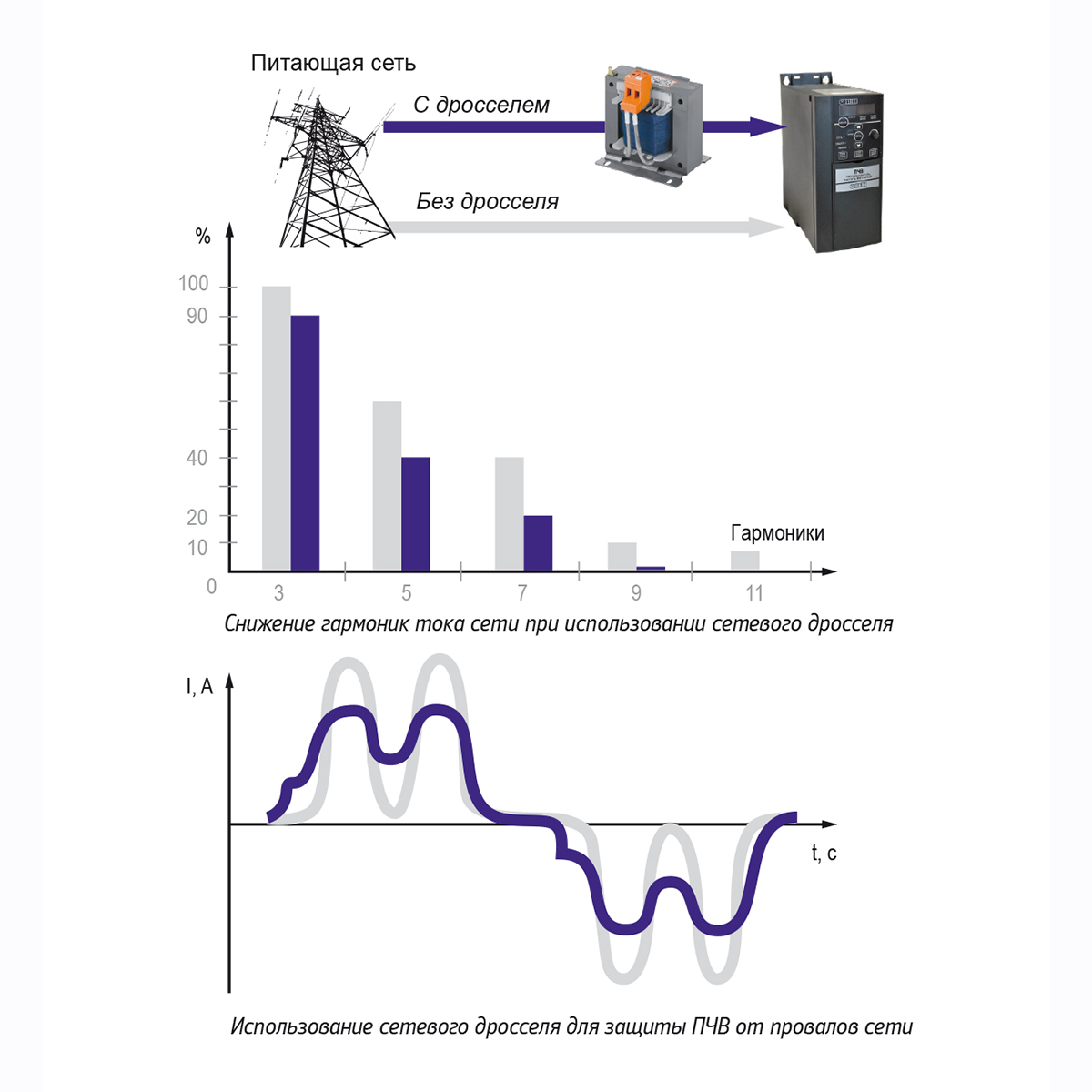

Принцип работы сетевого дросселя ОВЕН РСО(РСТ)

сетевые дроссели устанавливаются в силовых цепях питания преобразователей частоты для снижения взаимного вредного влияния ПЧВ и сети.

Преимущества использования сетевых дросселей ОВЕН РСО(РСТ):

  • Защита ПЧВ от импульсных всплесков напряжения в сети.
  • Защита ПЧВ от перекосов фаз питающего напряжения.
  • Уменьшение скорости нарастания токов короткого замыкания в выходных цепях ПЧВ.
  • Продление срока службы конденсатора в звене постоянного тока.



Моторные дроссели

Принцип работы моторного дросселя ОВЕН РМО(РМТ)

моторные дроссели устанавливаются после преобразователя частоты и предназначены для повышения качества выходного напряжения ПЧВ и защиты его от импульсов напряжения и скоротечных коротких замыканий на двигателе.

Преимущества использования моторных дросселей ОВЕН РМО(РМТ):

  • Увеличение длины моторного кабеля до 300 м.
  • Повышение надежности и долговечности мотора.
  • Успешное подавление электромагнитных помех.
  • Уменьшение амплитуды перенапряжений на клеммах двигателя.
  • Снижение уровня шума двигателя.



Тормозные резисторы

Тормозные резисторы

тормозные резисторы являются необходимой опцией ПЧВ для работы с подъемно-транспортными механизмами (краны, лифты, наклонные транспортеры, подъемники), высокоинерционным оборудованием дымососы, центрифуги, рольганги, тягодутьевые механизмы, транспортные тележки), некоторыми станочными применениями (токарно-винторезные, сверлильные, шлифовальные станки и др.).

Все преобразователи частоты ОВЕН ПЧВ1/ПЧВ2 мощностью 1,5 кВт и более имеют встроенные тормозные ключи для подключения тормозных резисторов.

Компания ОВЕН предлагает несколько типов тормозных резисторов.



Аксессуары для ПЧВ

Наименование

Фото

Функция

Локальные панели оператора ЛПОх

Съемная локальная панель оператора ЛПО1

Съемная локальная панель оператора ЛПО2 Съемная локальная панель оператора ЛПО3

Служат для программирования и оперативного управления ПЧВ

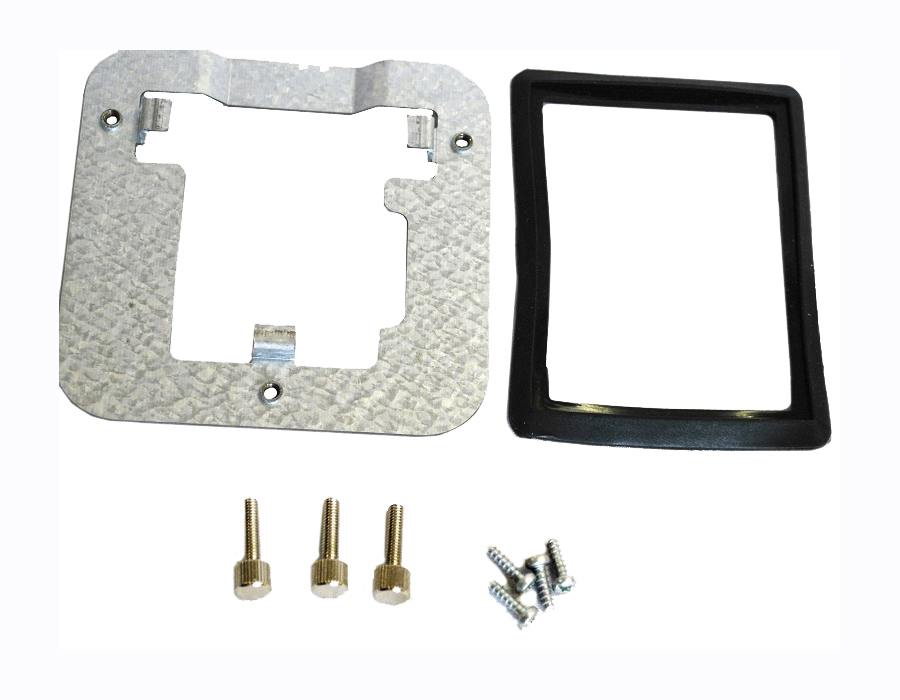

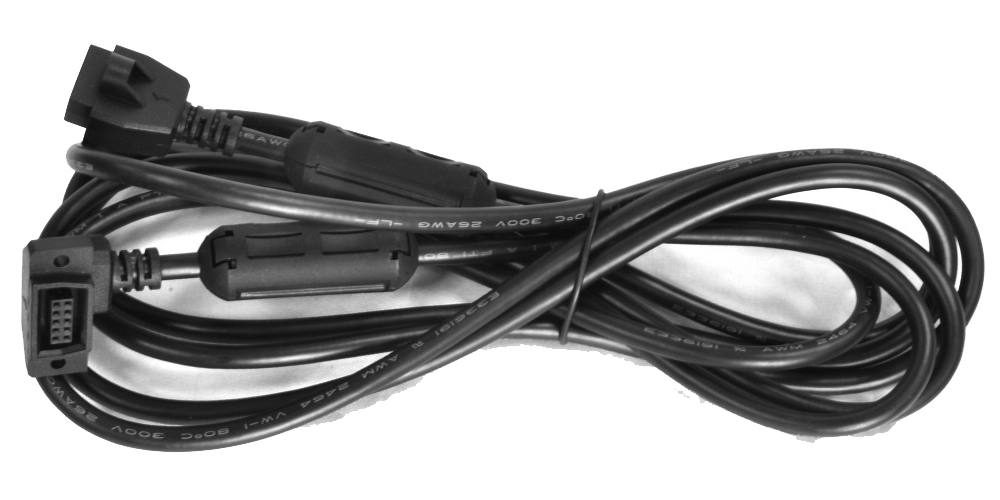

Комплект монтажный КМх (кабель 3 м)

Комплект монтажный КМх (кабель 3 м) Комплект монтажный КМх (кабель 3 м)

Служит для крепления ЛПО на удаленную панель. Содержит кабель (3 м) с разъемами, уплотнительную прокладку, фиксирующую рамку с винтами. Комплект КМ1/2 предназначен для ЛПО1, ЛПО2 и ПЧВ1, ПЧВ2. Комплект КМ3 предназначен для ЛПО3 и ПЧВ3.

Замок DIN-рейки ЗД1 для ПЧВ1

Замок DIN-рейки ЗД1 для ПЧВ1

Служит для крепления корпуса ПЧВ1 на DIN- рейку. Может использоваться для ПЧВ1, корпус 01 (ПЧВ101-К18-А, ПЧВ101-К37-А, ПЧВ101- К37-В, ПЧВ101-К75-А, ПЧВ101-К75-В).

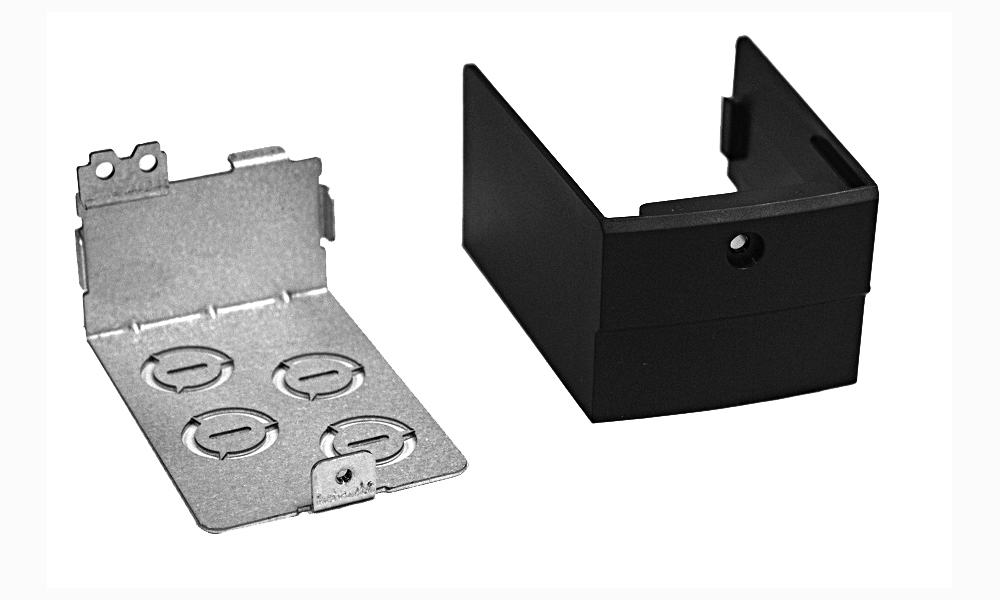

Крышка опции КОх-х (IP21) для ПЧВ

Крышка опции КОх-х (IP21) для ПЧВ Крышка опции КОх-х (IP21) для ПЧВ

Служит для повышения защиты корпуса ПЧВ до степени IP21, а также надежного закрепления сетевых и моторных кабелей и механической защиты от прикосновения к силовым клеммам. Различаются размерами для соответствующих серий ПЧВ и типов корпусов.

Панель кабельная ПКх-х для ПЧВ

Панель кабельная ПКх-х для ПЧВ

Служит для надежного закрепления сетевых и моторных кабелей, а также для гальванического подключения оболочек бронированных кабелей к заземляющей клемме ПЧВ. Принцип действия заключается в подавлении помех путем отвода их энергии на клемму заземления. Различаются размерами для соответствующих серий ПЧВ и типов корпусов.
