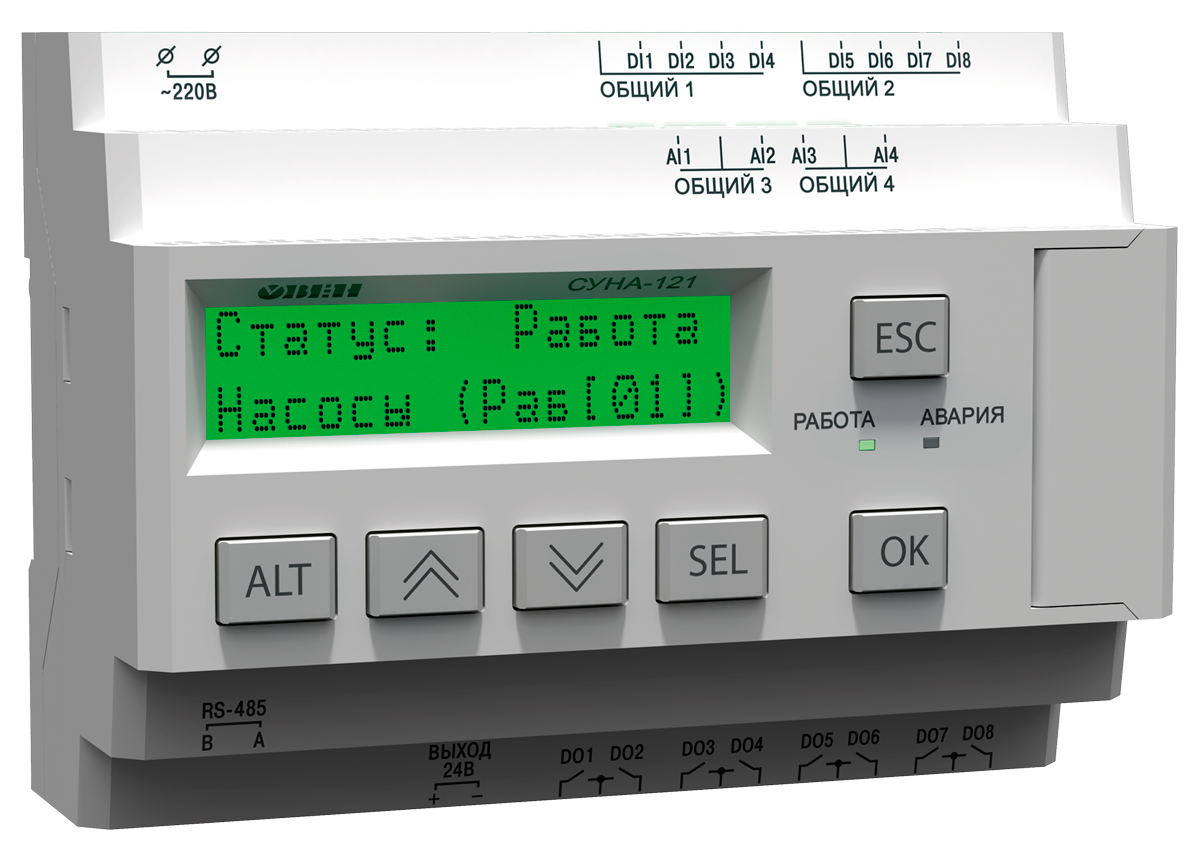

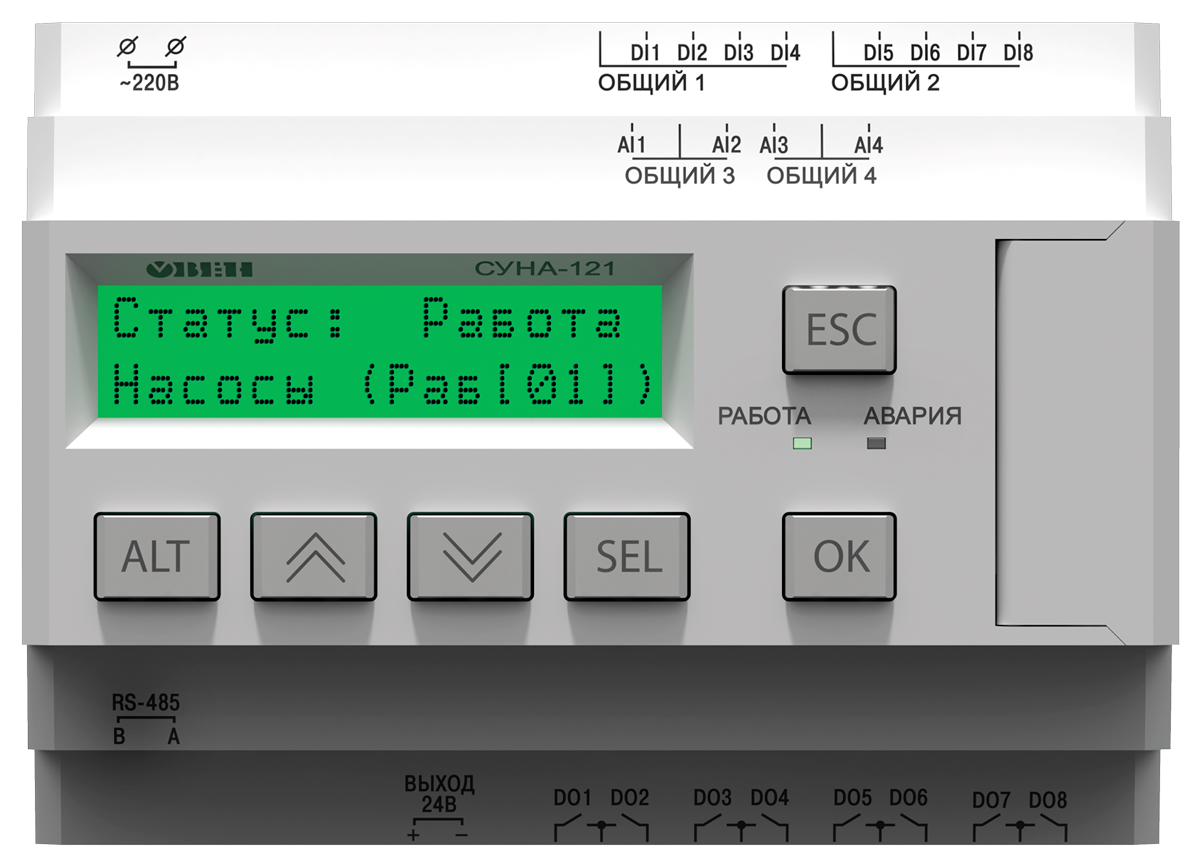

Контроллер для управления насосами ОВЕН СУНА-121. В РАЗРАБОТКЕ!!!

СУНА-121 Прибор для управления насосами и автоматизации насосных станций СУНА-121 Контроллер для системы управления насосами



Контроллер ОВЕН СУНА-121 предназначен для управления насосными группами в системах водоснабжения, водозабора, повышения давления, канализационных сооружений жилых и офисных зданий, промышленных предприятий, коттеджных посёлков, детских садов, школ, больниц и других объектов.

СУНА-121 выпускается в 8-ми модификациях и позволяет реализовать следующие алгоритмы управления насосными группами:

  1. Чередование 2-х насосов.
  2. Чередование 3-х насосов.
  3. Регулирование давления, 2 насоса, по реле давления.
  4. Регулирование давления, 2 насоса, по аналоговому датчику давления.
  5. Регулирование давления, 3 насоса, по аналоговому датчику давления.
  6. Заполнение/опорожнение резервуара, 2 насоса, дискретные датчики уровня.
  7. Заполнение/опорожнение резервуара, 2 насоса, аналоговые датчики уровня.
  8. Заполнение/опорожнение резервуара, 3 насоса, аналоговые датчики уровня.



Функциональные преимущества:

  • Возможность дистанционного управления насосами по RS-485.
  • Возможность смены алгоритма управления.
  • Интуитивно-понятное русскоязычное меню.
  • Индикация на ЖК дисплее с подсветкой.
  • Модификации с питанием от сети ~230 В и =24 В.
  • Температура эксплуатации: -20…+55 °С



Краткая сравнительная таблица с другими моделями линейки

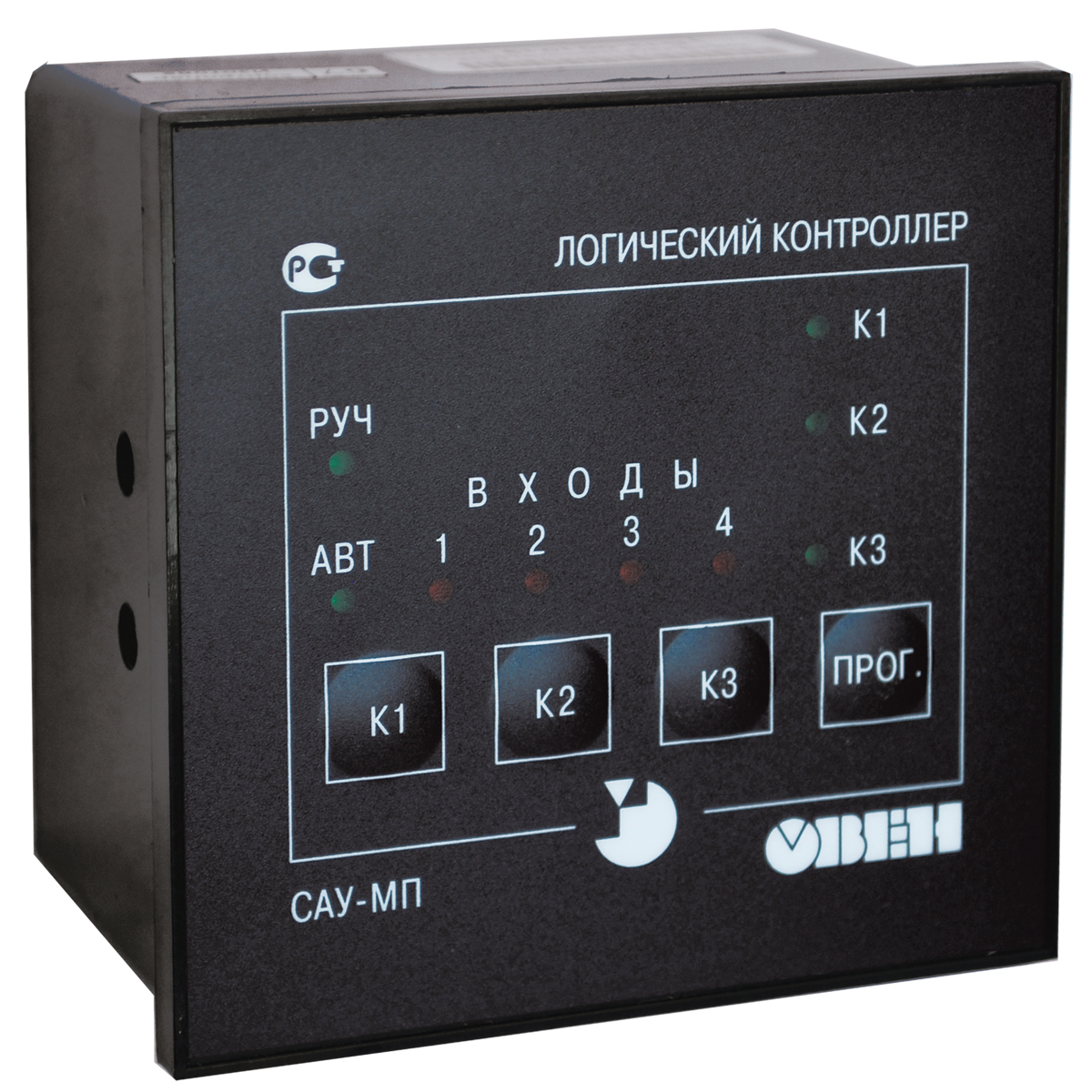

ОВЕН САУ-МП

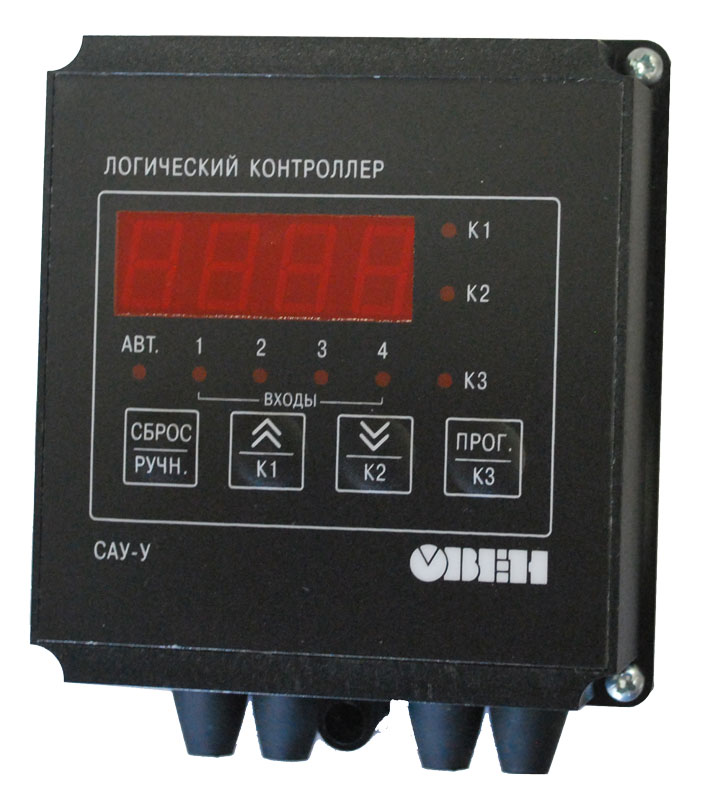

ОВЕН САУ-У

ОВЕН СУНА-121



САУ-МП

САУ-У

СУНА-121

Сравнение по алгоритмам управления

Чередование 2-х насосов

САУ-МП-Х.11

САУ-МП-Х.13

САУ-МП-Х.15

САУ-У

СУНА-121.Х.01

Чередование 3-х насосов

САУ-МП-Х.14

САУ-МП-Х.17

САУ-У

СУНА-121.Х.02

Регулирование давления, 2 насоса, по реле давления

Не реализован

Не реализован

СУНА-121.Х.03

Регулирование давления, 2 насоса, по аналоговому датчику давления

Не реализован

Не реализован

СУНА-121.Х.04

Регулирование давления, 3 насоса, по аналоговому датчику давления

Не реализован

Не реализован

СУНА-121.Х.05

Заполнение/опорожнение резервуара, 2 насоса, дискретные датчики уровня

САУ-МП-Х.12

САУ-МП-Х.16

САУ-МП-Х.18

САУ-У

СУНА-121.Х.06

Заполнение/опорожнение резервуара, 2 насоса, аналоговые датчики уровня

Не реализован

Не реализован

СУНА-121.Х.07

Заполнение/опорожнение резервуара, 3 насоса, аналоговые датчики уровня

Не реализован

Не реализован

СУНА-121.Х.08

3 насоса, 3 бака, заполнение

САУ-МП-Х.06

САУ-У

Не реализован

1 насос, заполнение, контроль «ниже нижнего», «выше верхнего»

САУ-МП-Х.20

САУ-У

Не реализован

1 насос, опорожнение, контроль «ниже нижнего», «выше верхнего»

Не реализован

САУ-У

Не реализован

1 насос, перекачка

Не реализован

САУ-У

Не реализован

Сравнение по техническим характеристикам

Питание

~230 В

~230 В/=24 В (универс.)

~230 В/=24 В (модифик.)

Количество дискретных входов

4

4 универсальных

8

Количество аналоговых входов

-

4

Количество дискретных выходов

3

3

8

Источник 24 В

Нет

Нет

Да

RS-485

Нет

Нет

Да

Индикация

Светодиоды состояния

Цифровой 4-разрядный

ЖК, символьный, 2- строчный

Корпусное исполнение

Н, Щ1

Н, Щ11, Д

Д

Температура эксплуатации

+5…+50 °С

-10…+55 °С

-20…+55 °С

Поддержка кондуктометрических датчиков

Да

Да

Да
