Концевые выключатели


Концевые выключатели серии MTB4-LZ	Концевые выключатели серии MTB4-MS

Предназначены для коммутации электрических цепей управления, сигнализации и контроля положения подвижных частей механизмов под воздействием управляющих упоров в определенных точках пути контролируемого объекта.

Компактные и точные концевые выключатели в высоком пыле- и влагозащищенном исполнении (степень защиты IP65), которое позволяет использовать данную серию в тяжелых условиях (деревообрабатывающие станки, конвейеры, крановые электроприводы, лебедки, системы контроля и автоматики и другие).

Функциональные преимущества

Прочность и герметичность конструкции, обеспечивают степень защиты IP65.
Коммутация 2-х цепей ( двухполюсный контакт НО + НЗ ).
Широкий модельный ряд выключателей, с различными исполнительными механизмами, позволяет выбрать решение под любую задачу.
Удобство подключения проводов.
Высокий коммутационный ресурс (контактная группа выполнена из сплава никеля и серебра).
Материал уплотнений (корпус, исполнительный механизм, кабельный ввод) выдерживает температурные колебания в указанном температурном диапазоне, не деформируется в жару и не трескается на холоде.
Наличие клеммы заземления.
Метизы выполнены из оцинкованной инструментальной стали.

Изображение	Тип исполнительного механизма	Артикул	Диаграмма работы контактной группы	Габаритные размеры:

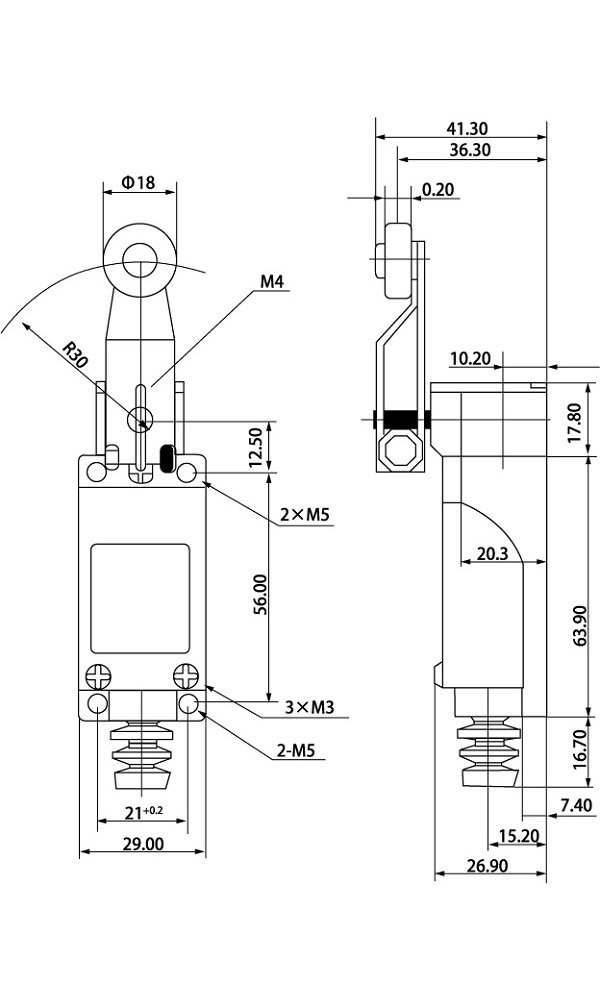

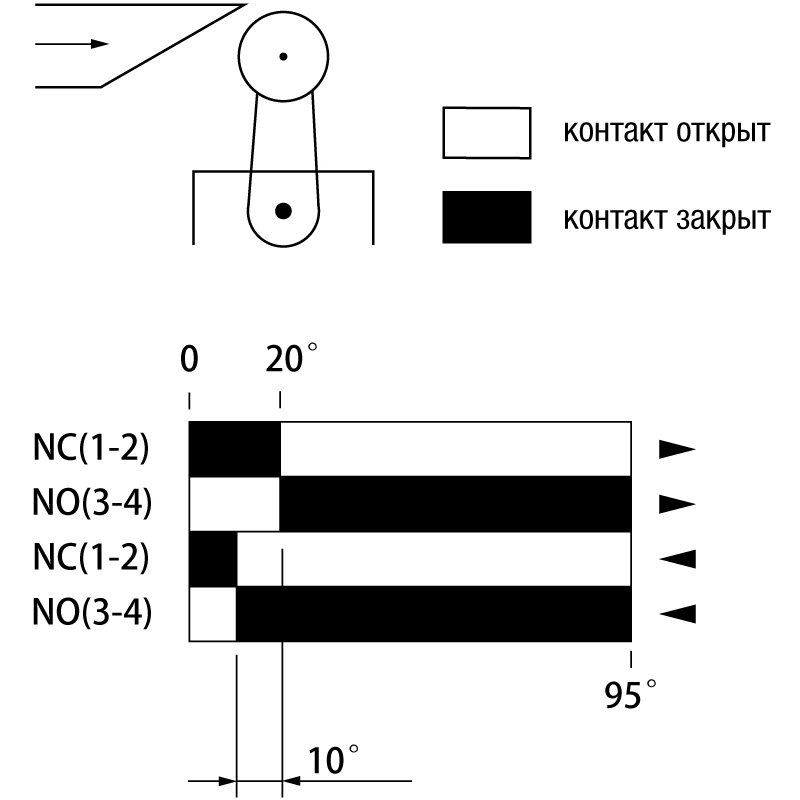

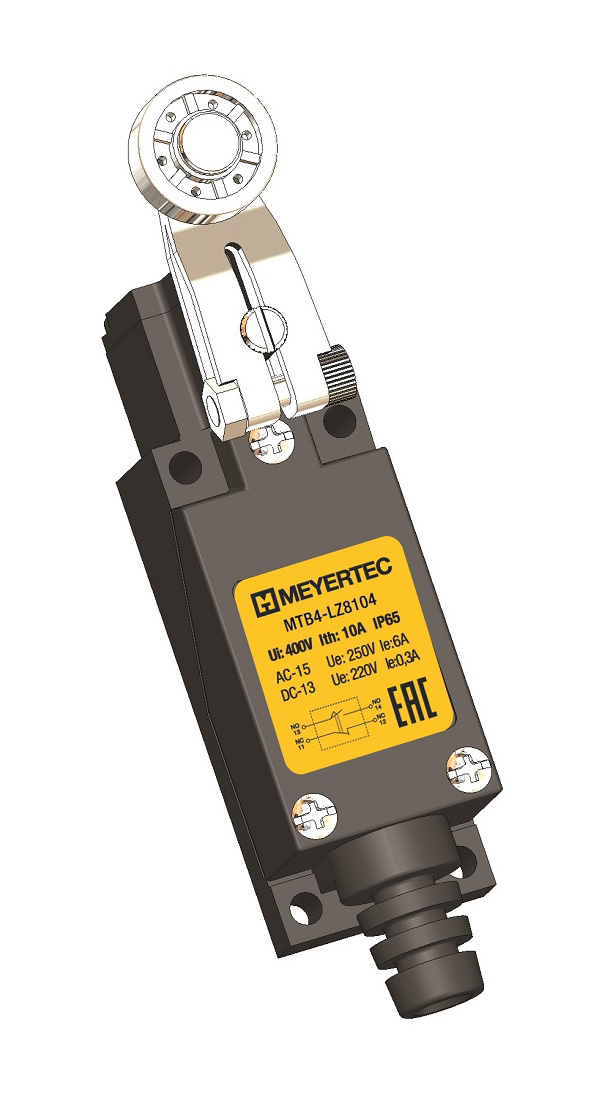

	Поворотный рычаг со стальным роликом	MTB4-LZ8104

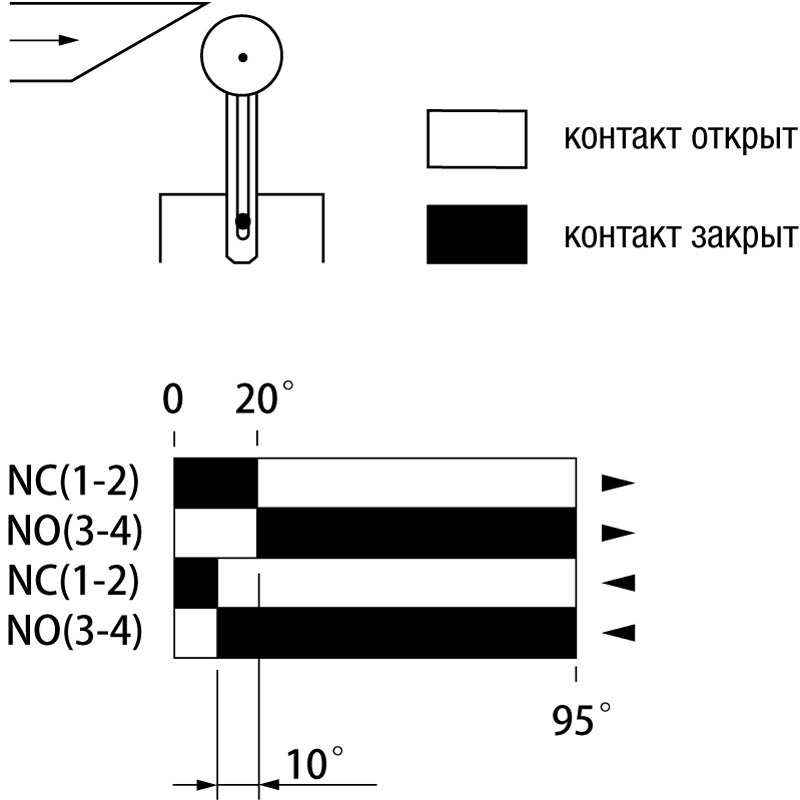

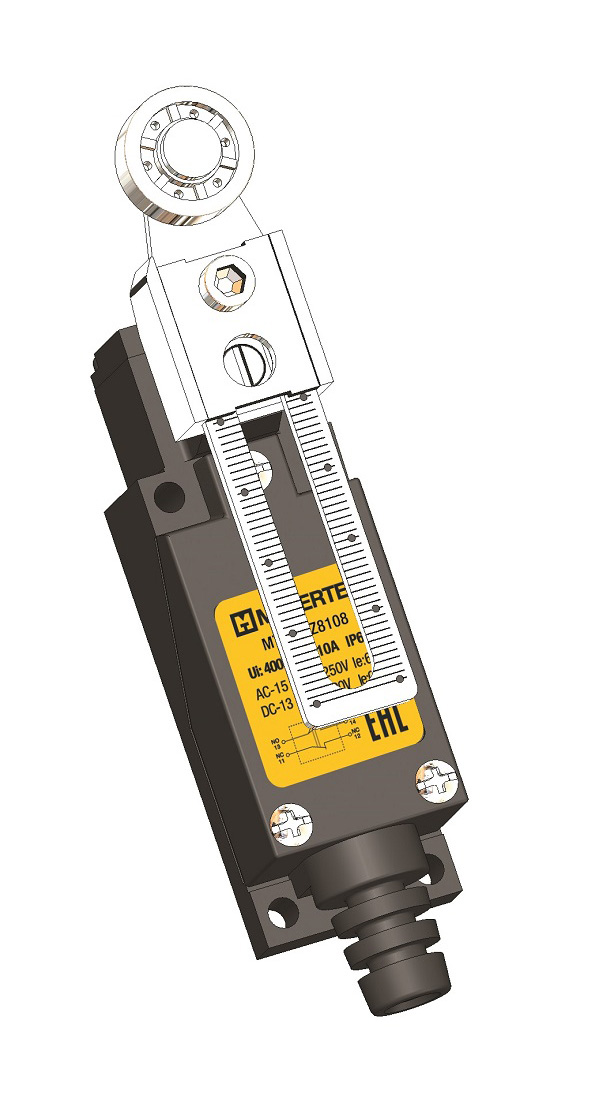

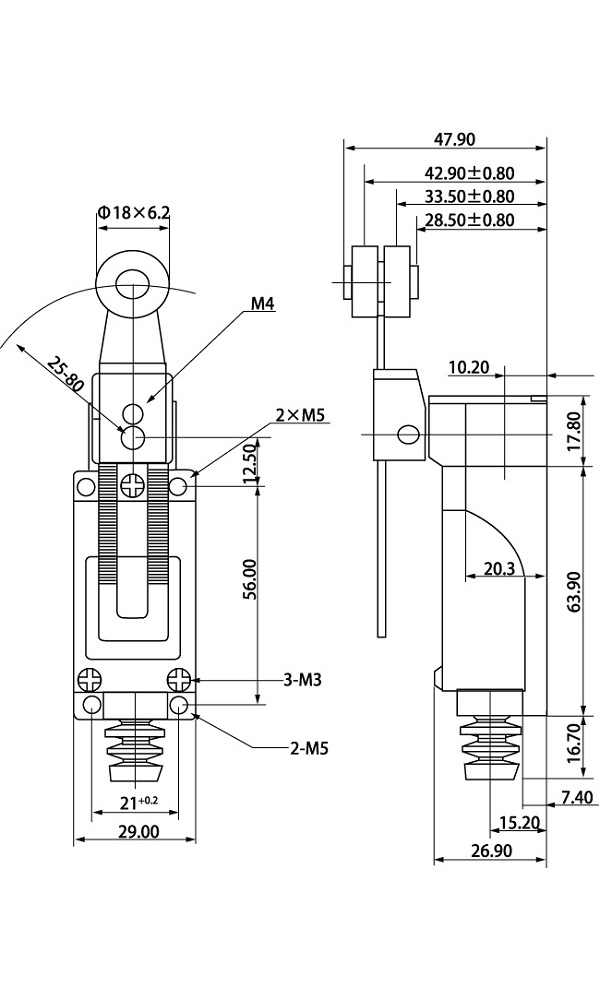

	Регулируемый поворотный рычаг со стальным роликом	MTB4-LZ8108

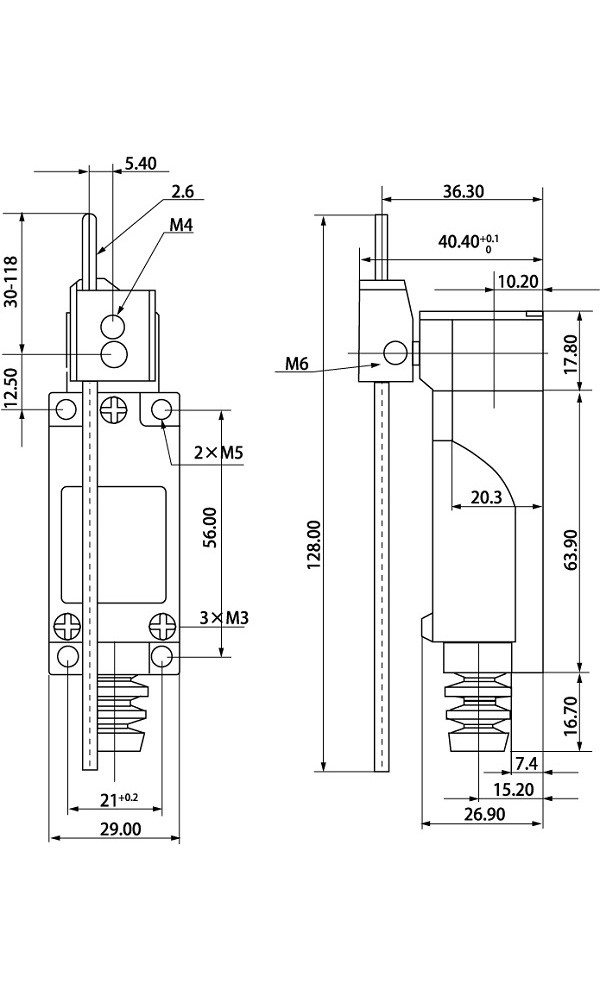

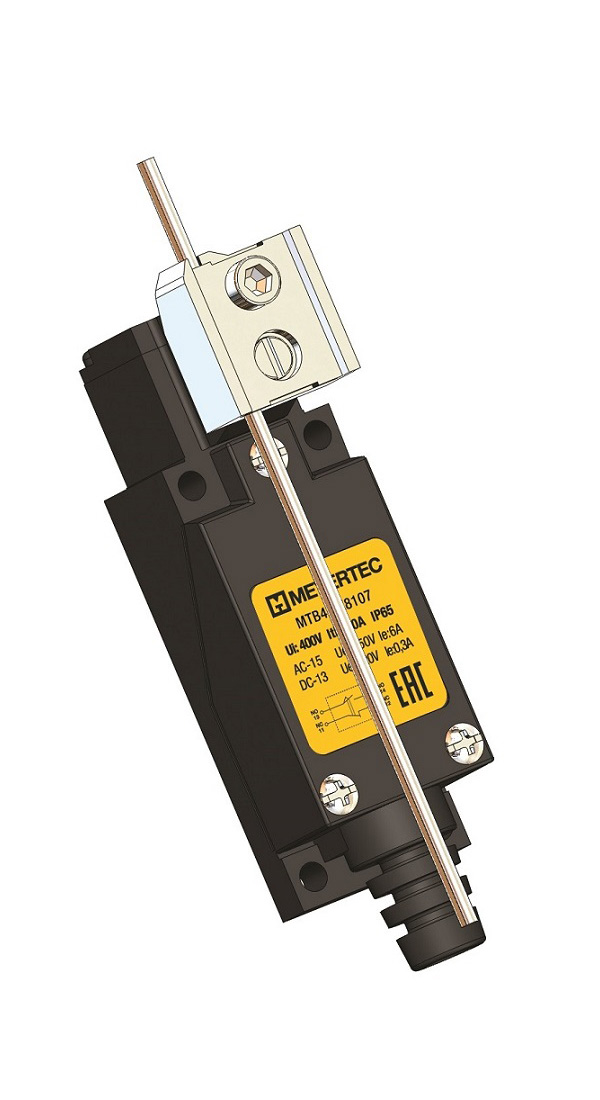

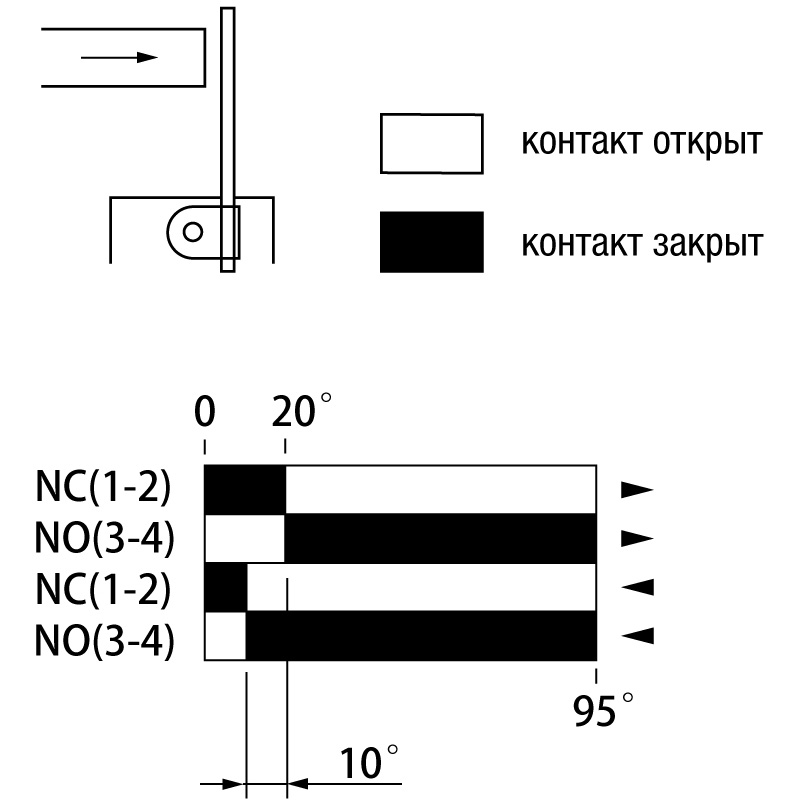

	Шток регулируемый, стальной	MTB4-LZ8107

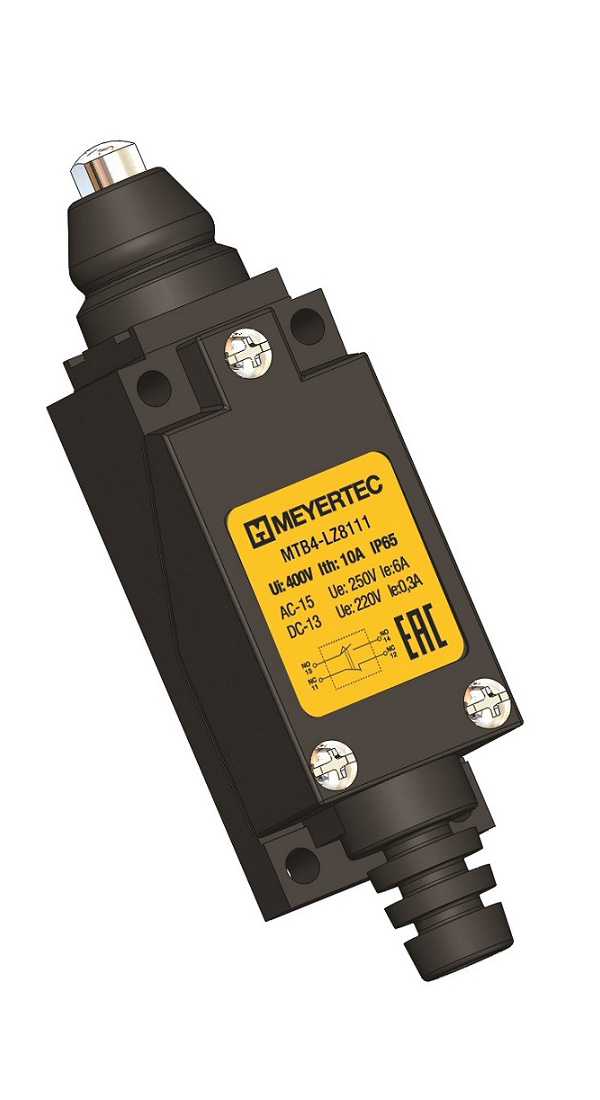

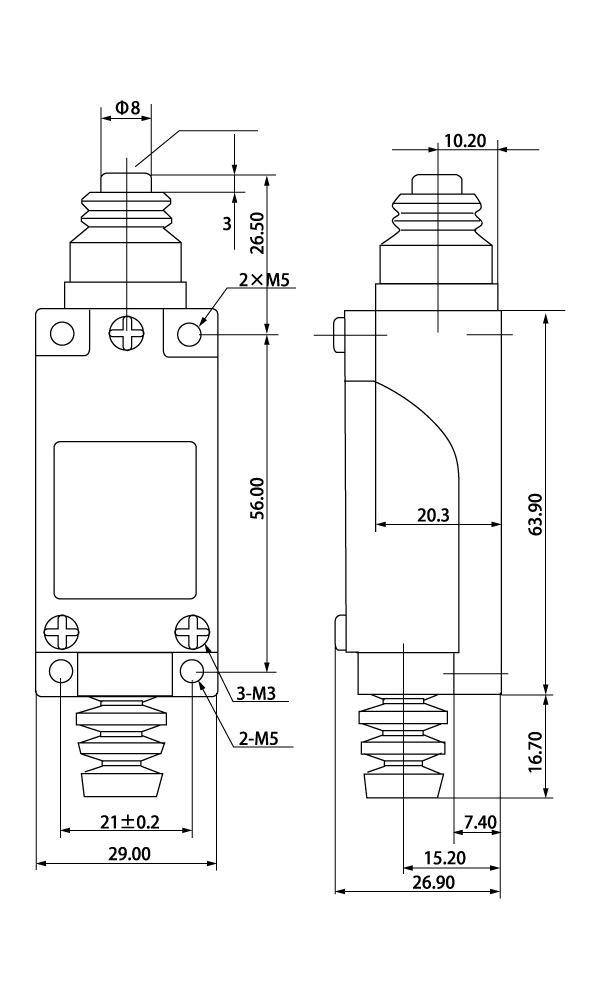

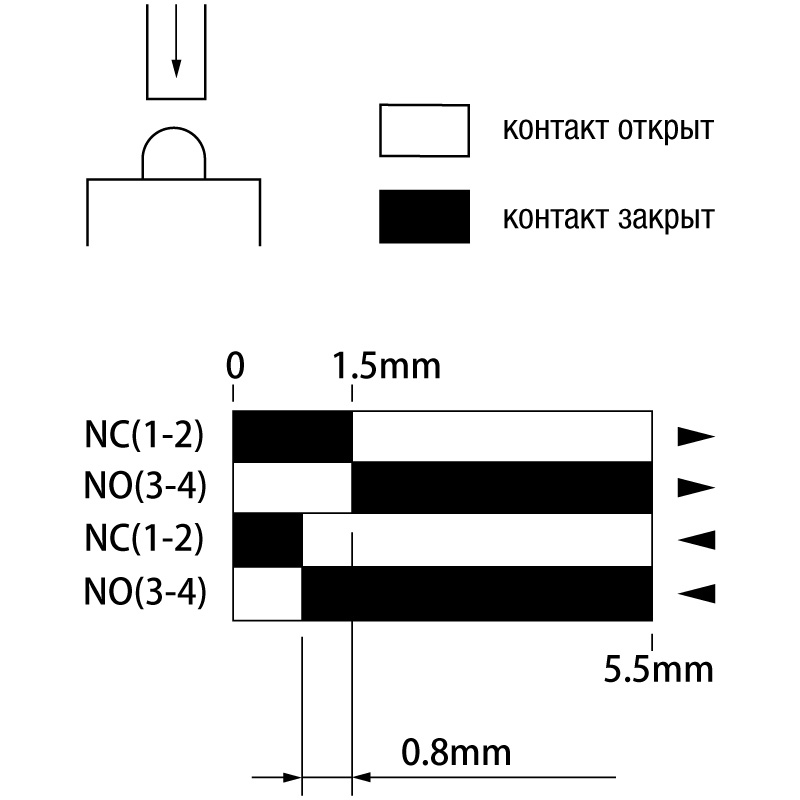

	Кнопка стальная	MTB4-LZ8111

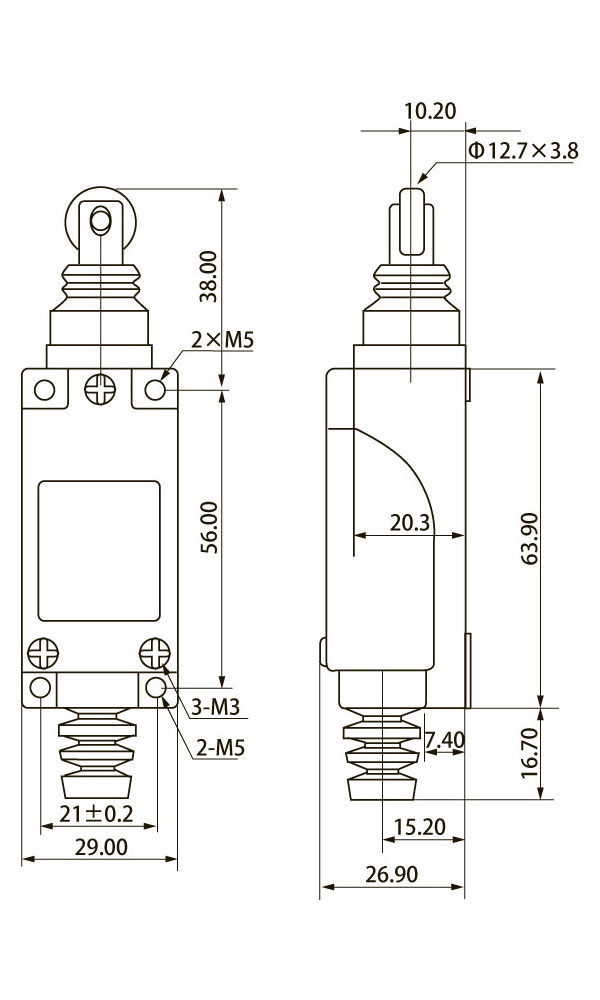

	Горизонтальный нажимной ролик, стальной	MTB4-LZ8112

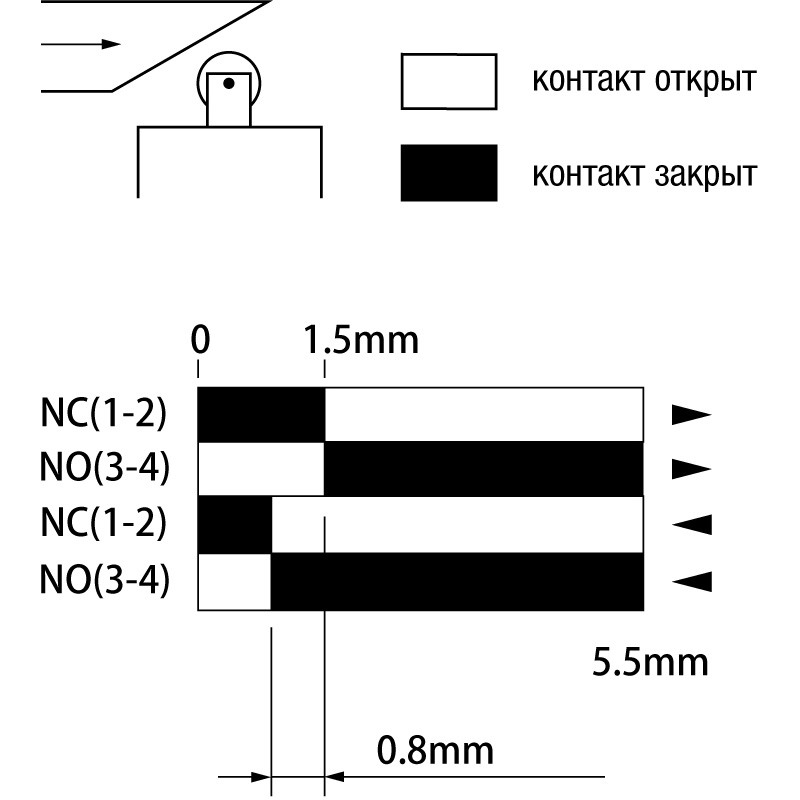

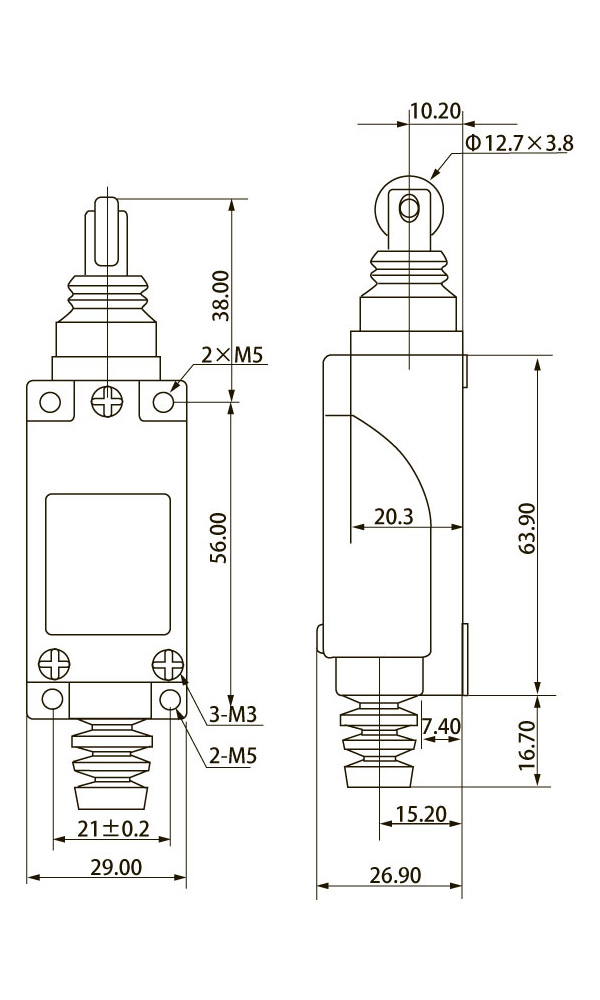

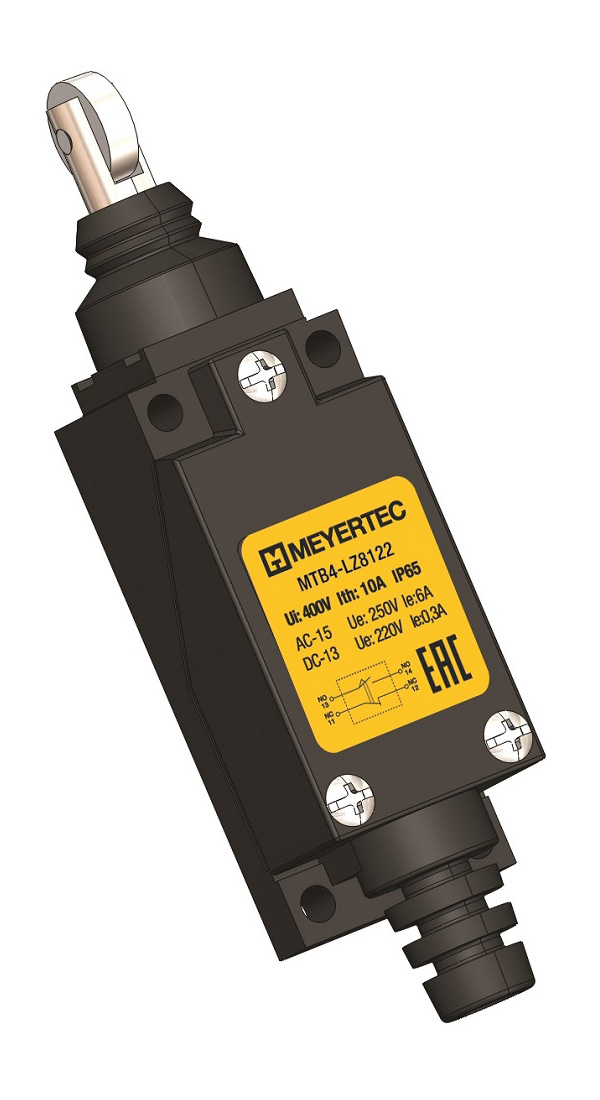

	Вертикальный нажимной ролик, стальной	MTB4-LZ8122

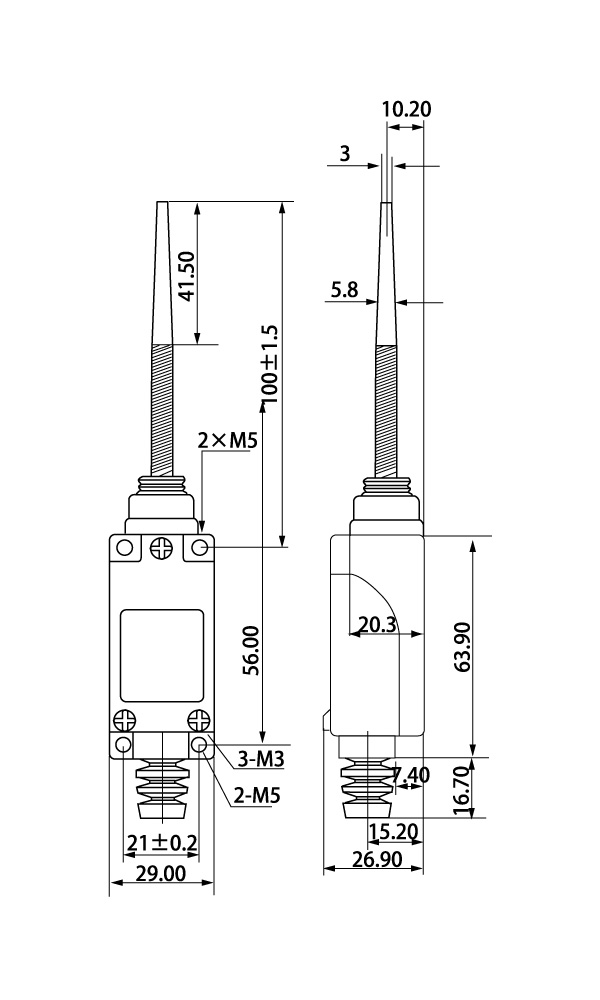

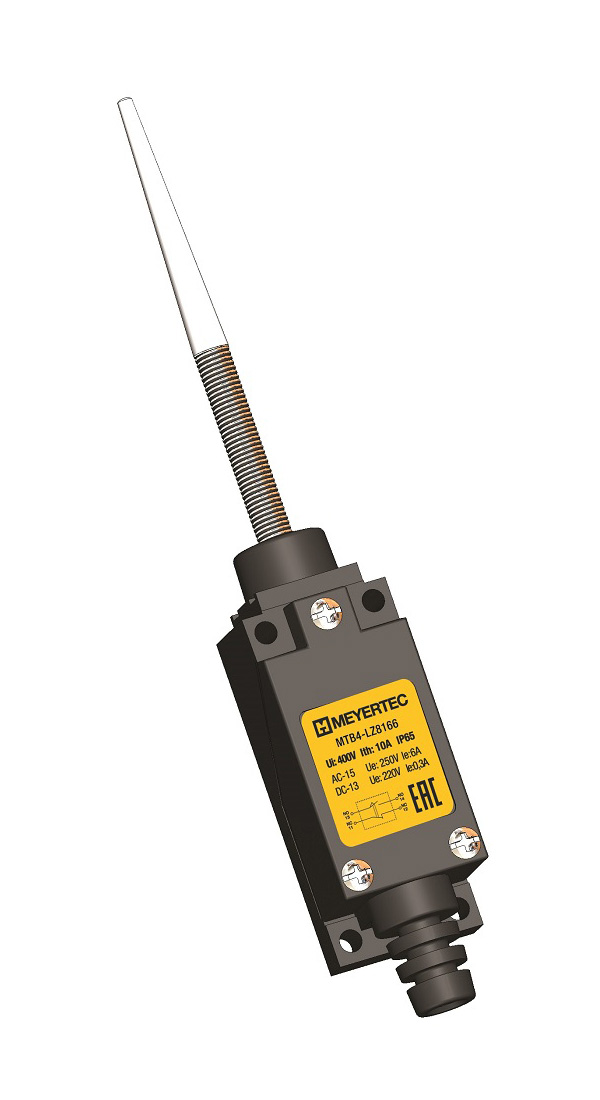

	Шток пружинный стальной с термопластиковым наконечником на отклонение	MTB4-LZ8166

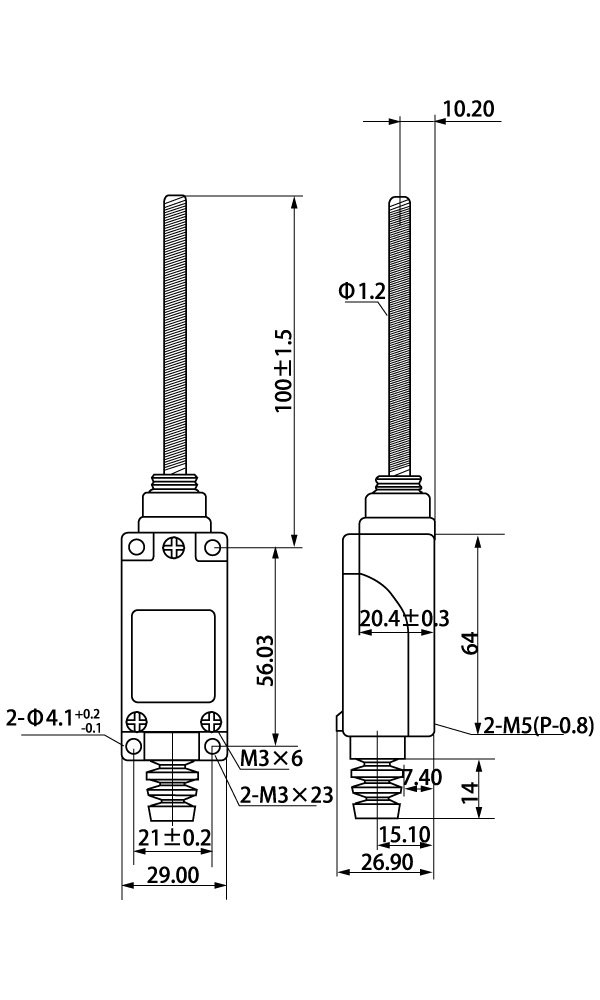

	Шток пружинный стальной на отклонение	MTB4-LZ8167

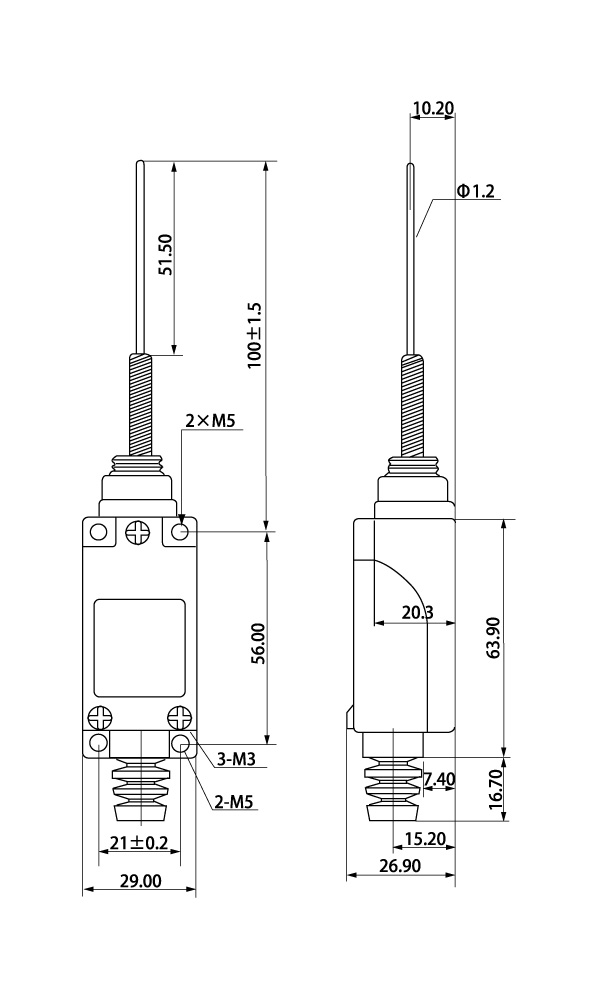

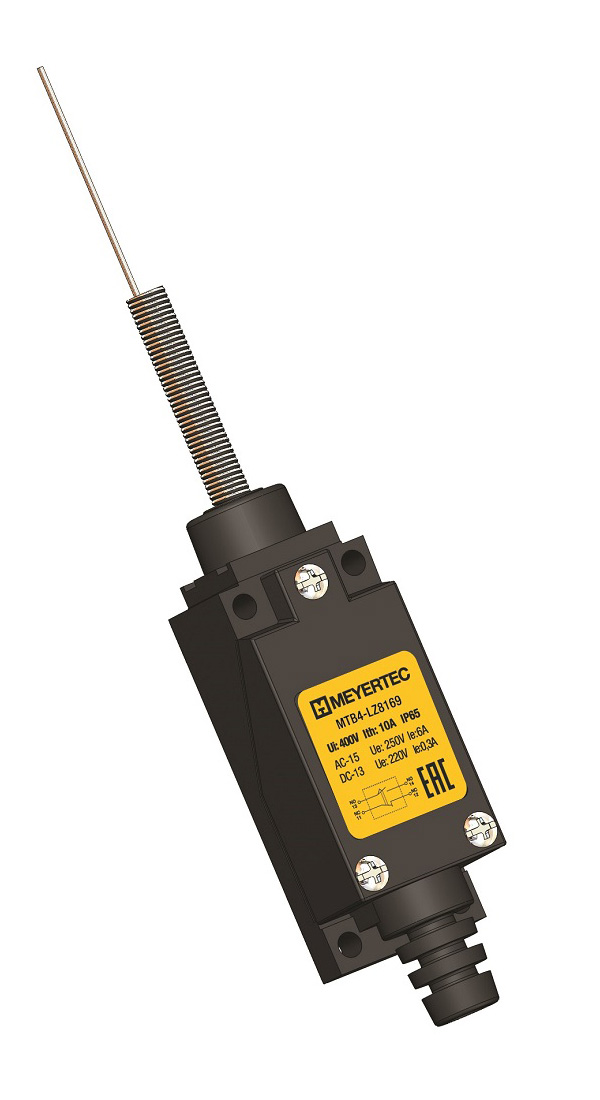

	Шток пружинный стальной с утоньшением на отклонение	MTB4-LZ8169

Серия общепромышленных концевых выключателей в компактном пластиковом корпусе. Выключатели данной серии применяются в различных системах автоматизации, не имеющих повышенных требований к степени защиты (упаковочное оборудование, механические станки, дверной переключатель в шкафах управления).

Функциональные преимущества

Высокий коммутационный ресурс ( 10 млн. циклов )
Компактный размер
Перекидной контакт, NO+NC
Коммутируемый ток до 10А
Контактная группа мгновенного действия
Винтовые пары для монтажа входят в комплект поставки
Удобство ввода кабеля

Изображение	Описание	Артикул	Диаграмма работы контактной группы	Габаритные размеры:

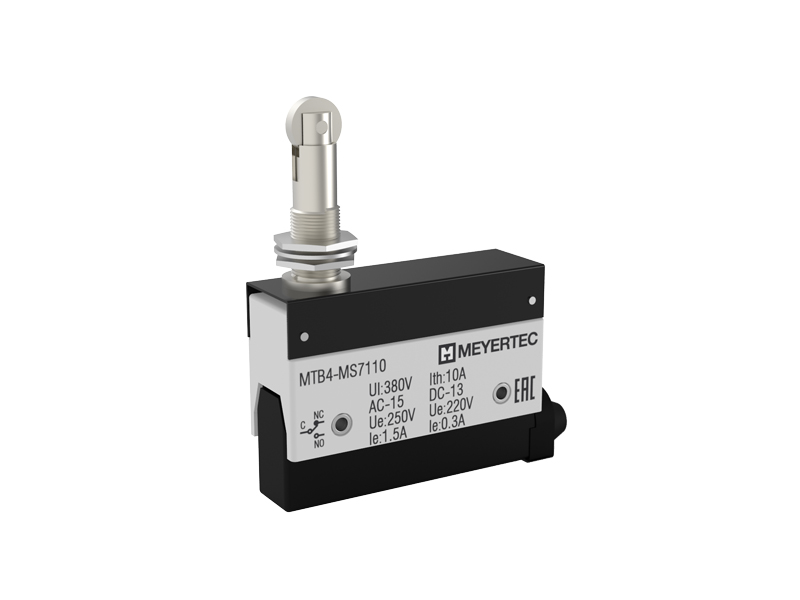

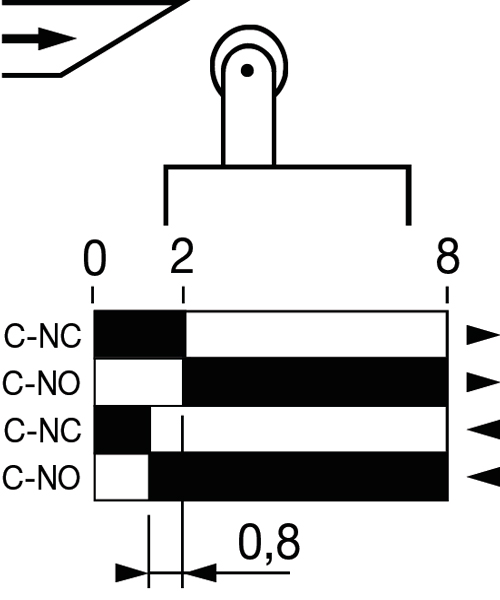

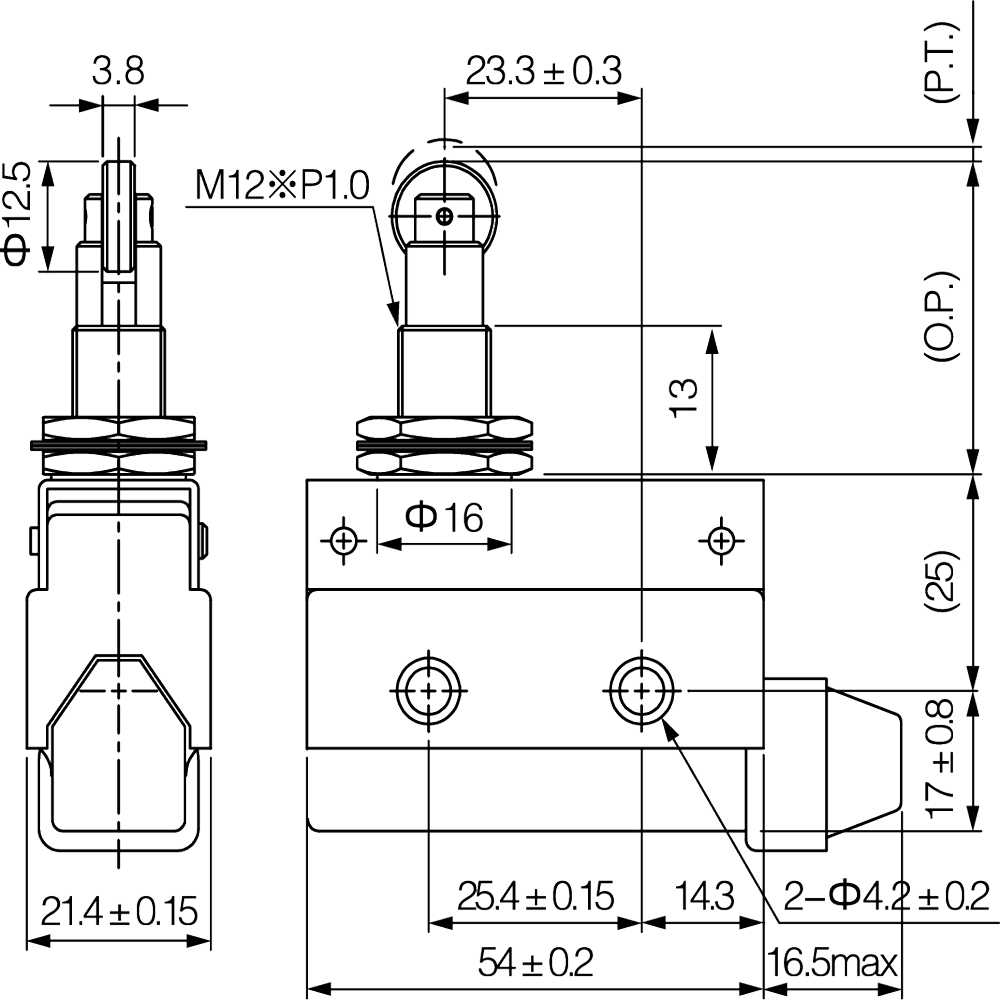

	Поворотный нажимной ролик	MTB4-MS7110

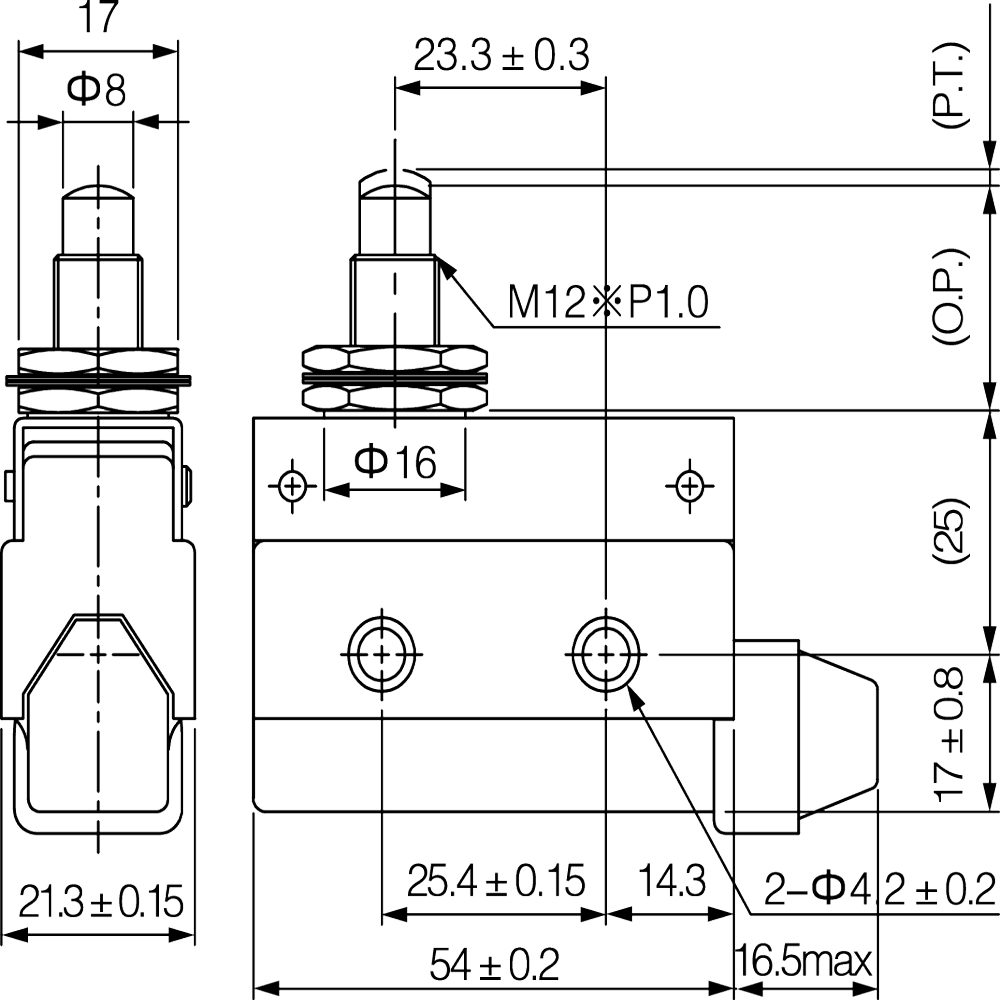

	Плунжер	MTB4-MS7102

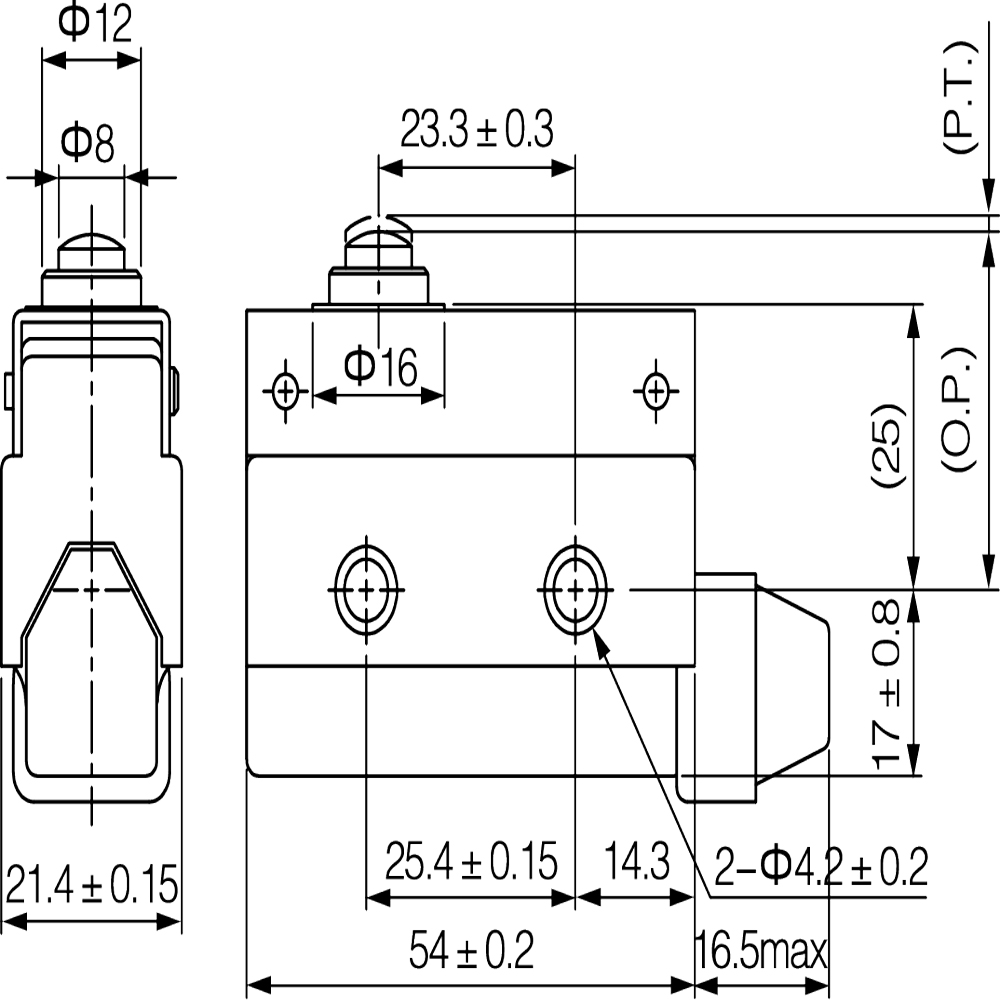

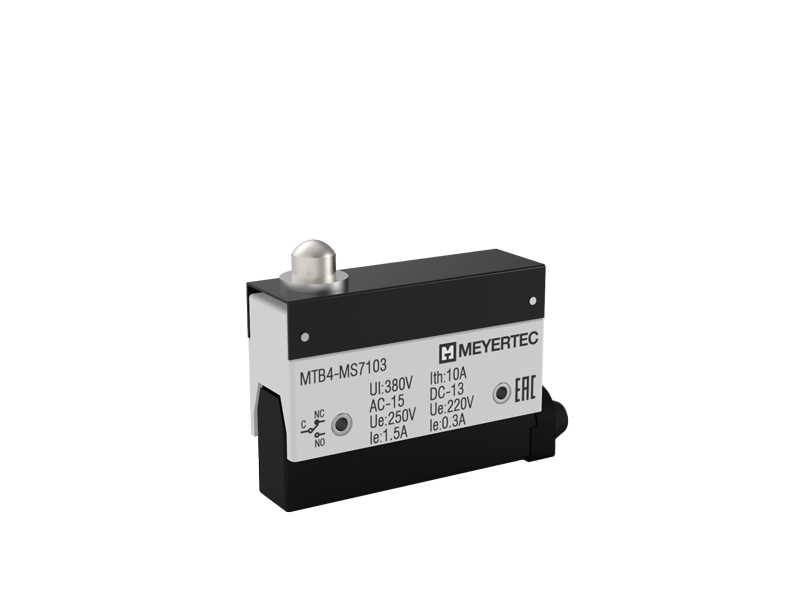

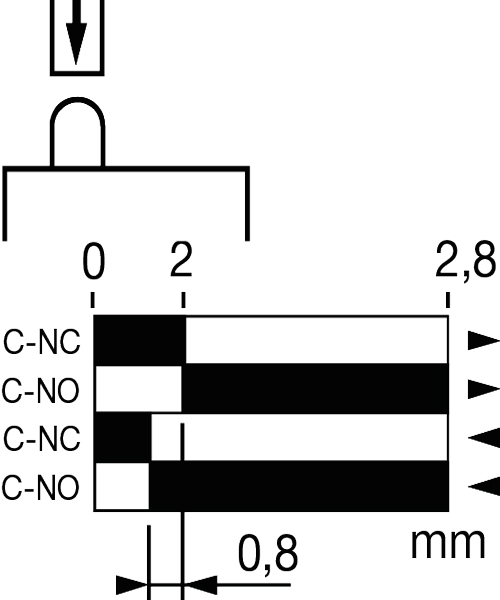

	Плунжер укороченный	MTB4-MS7103

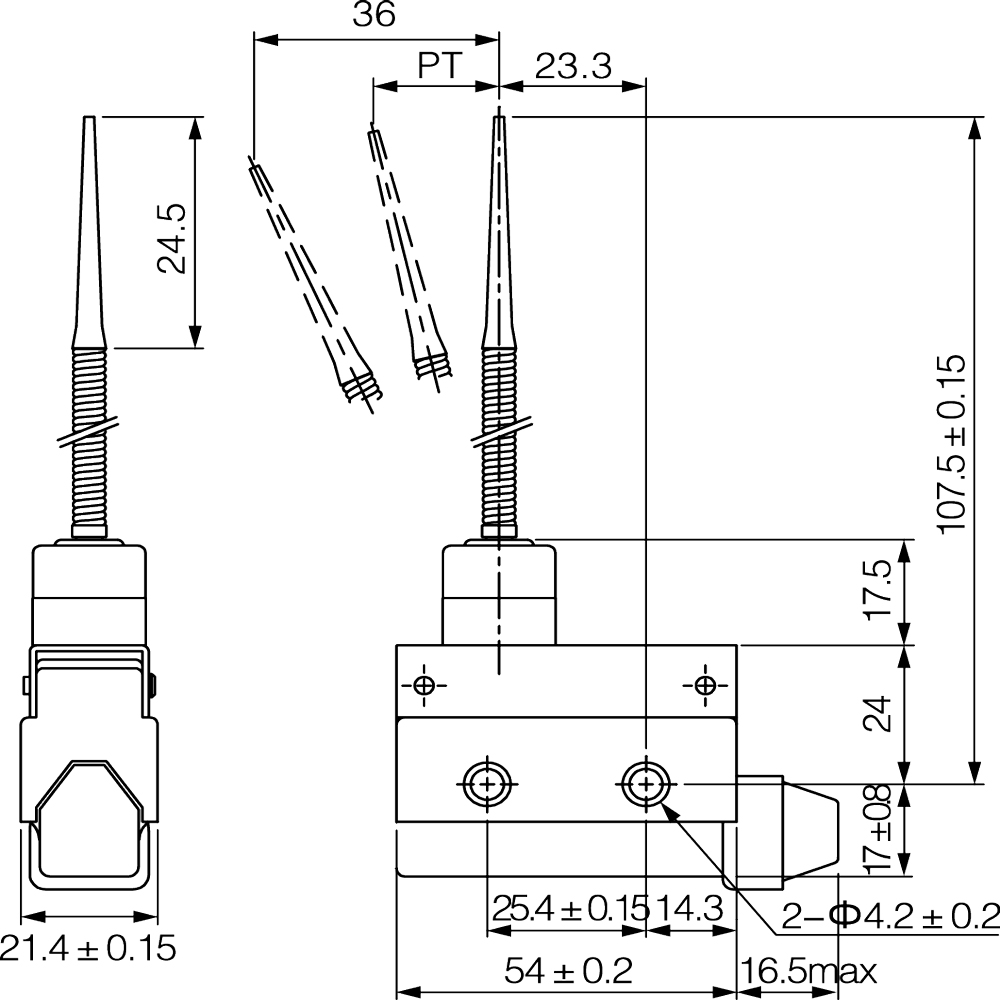

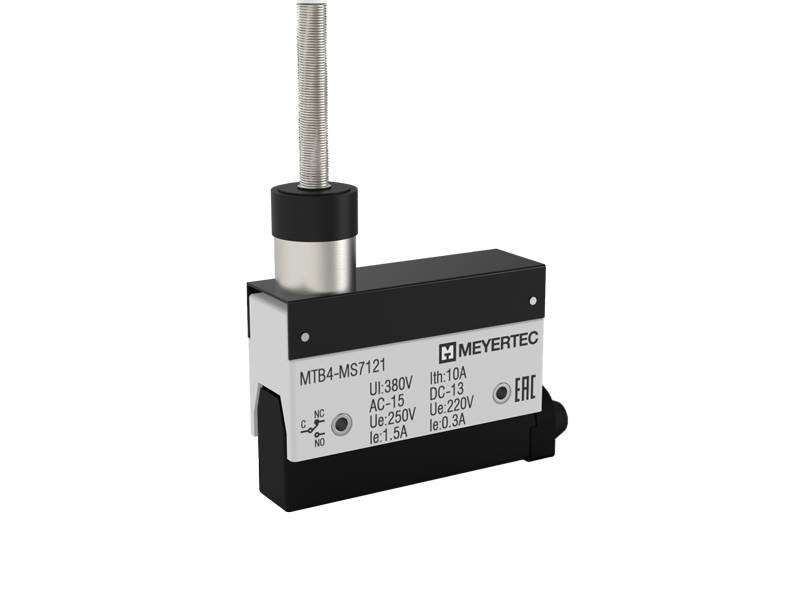

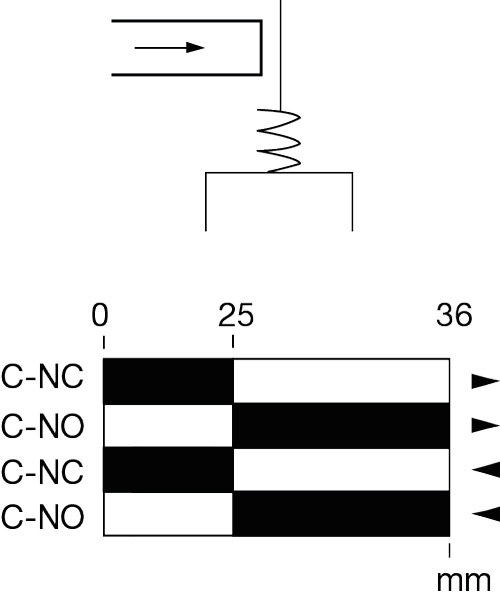

	Стержень с диэлектриком	MTB4-MS7121

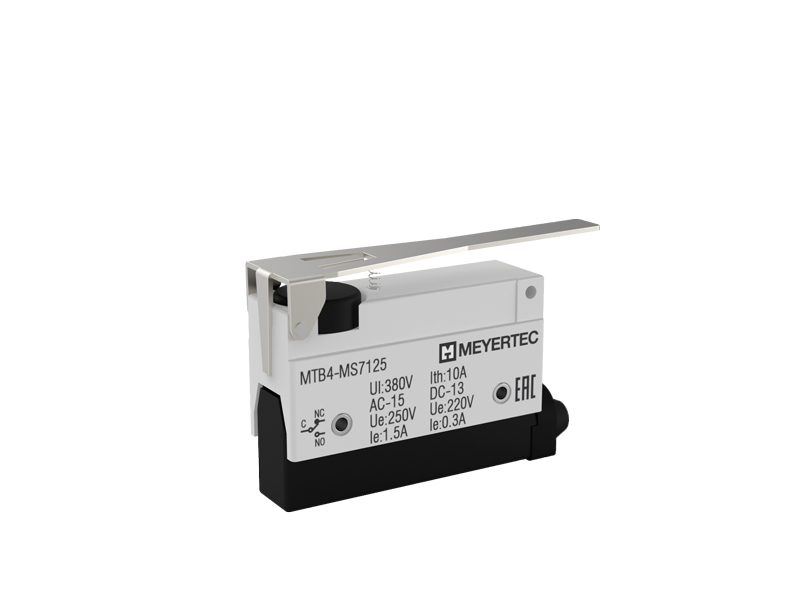

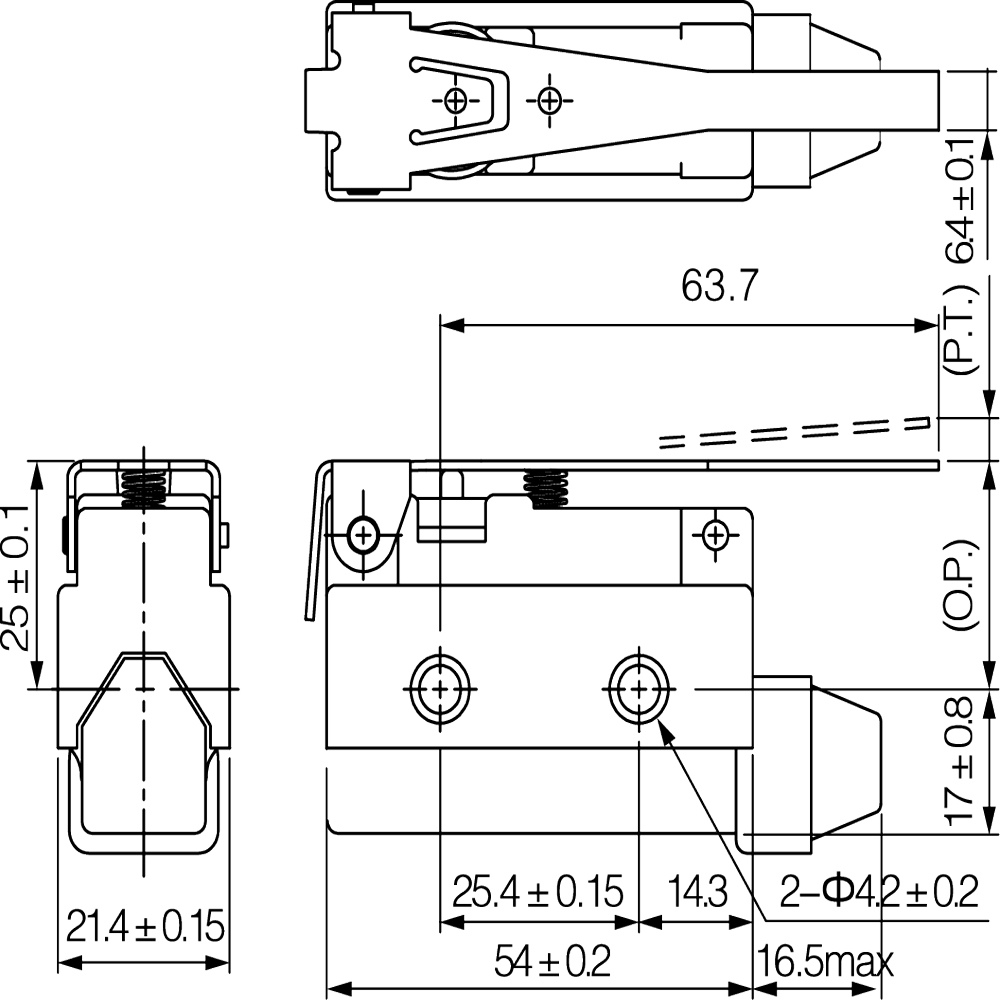

	Рычаг нажимной	MTB4-MS7125

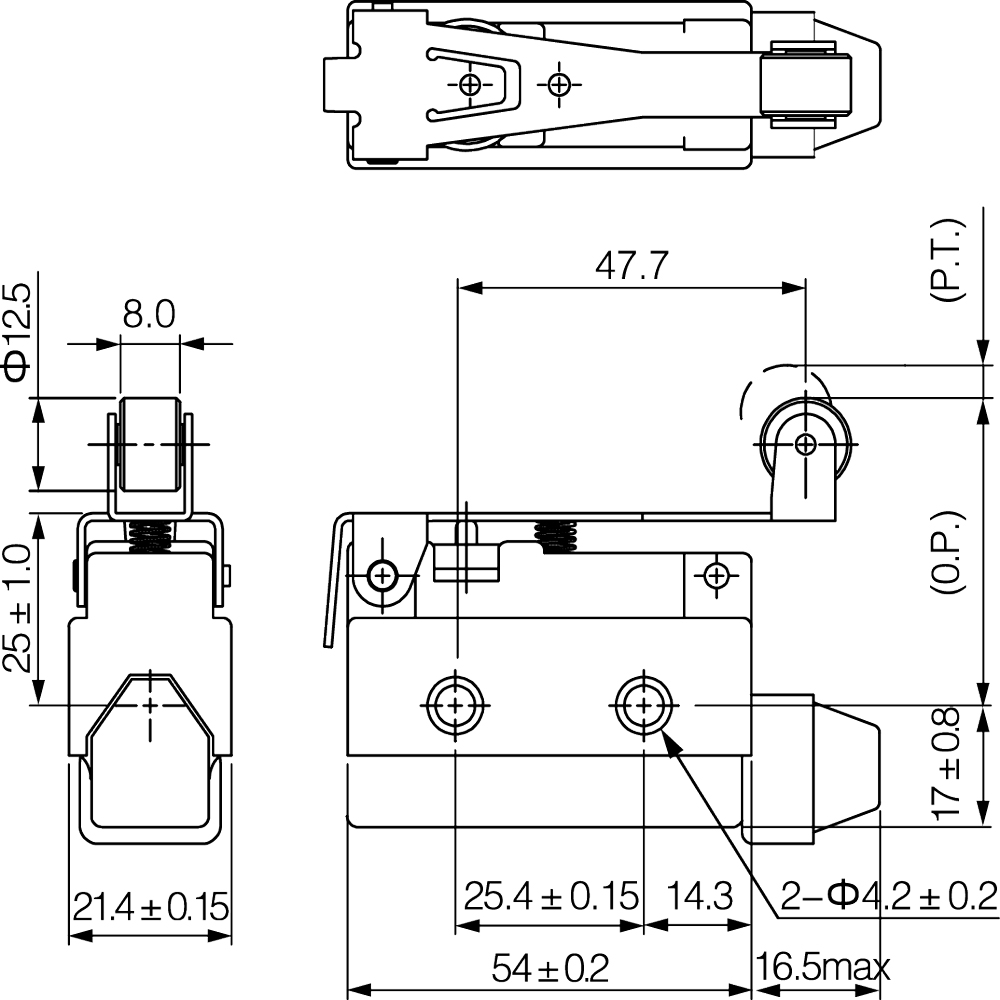

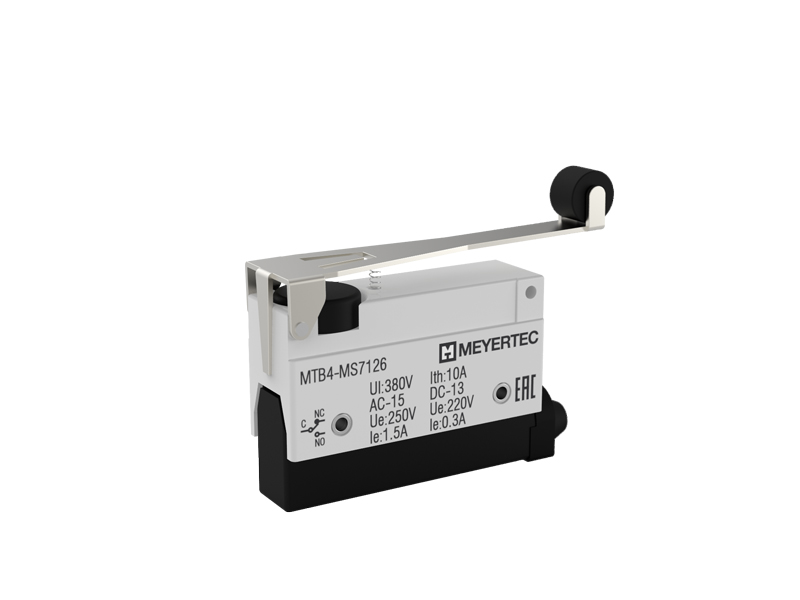

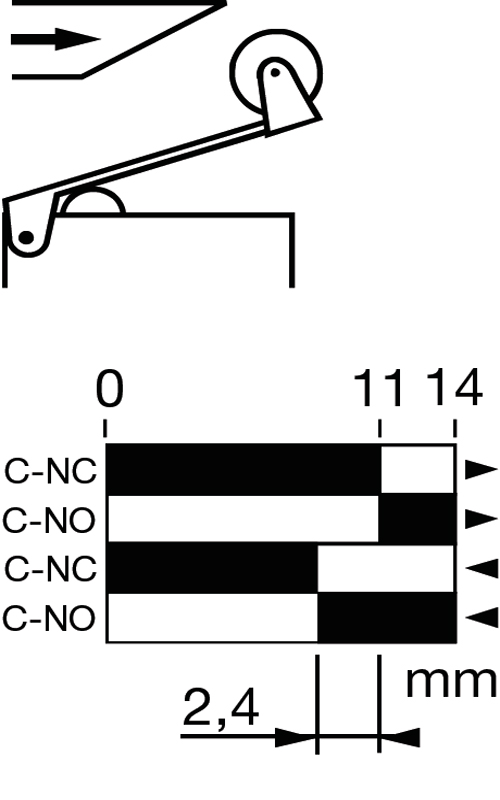

	Рычаг с роликом	MTB4-MS7126

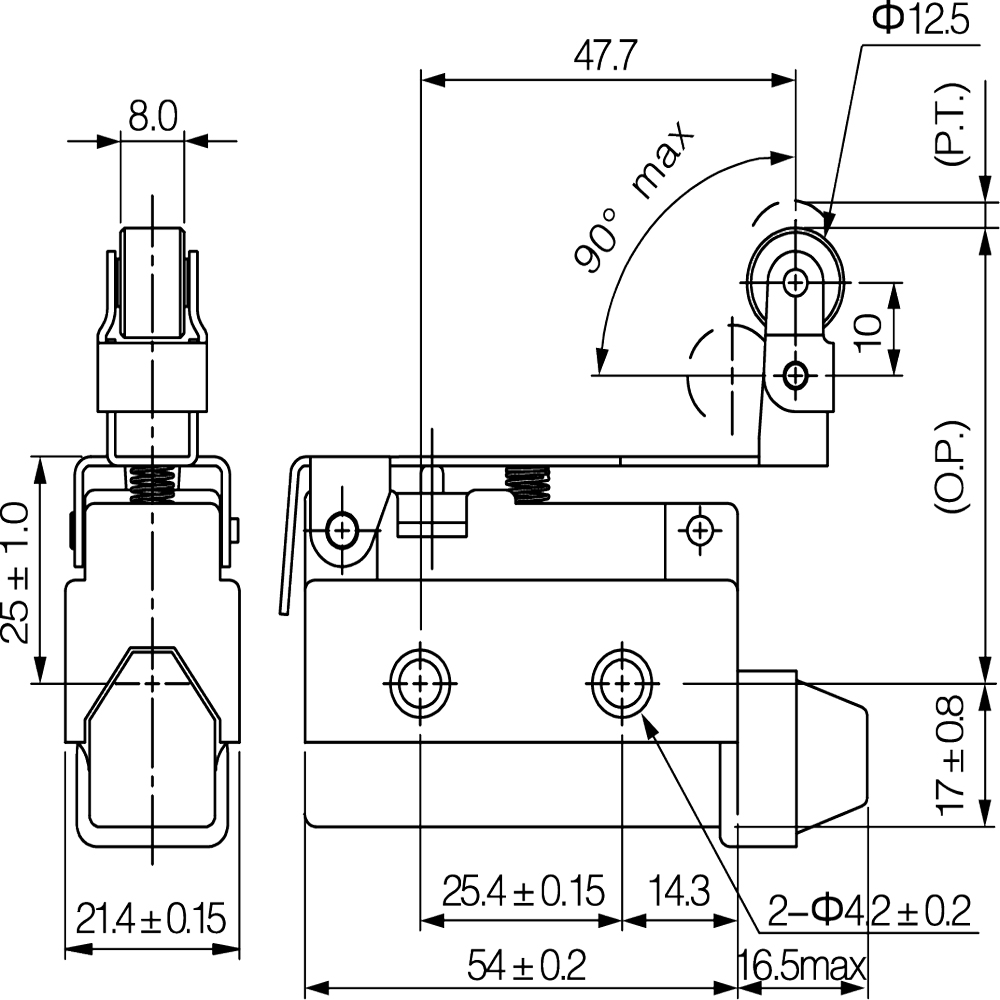

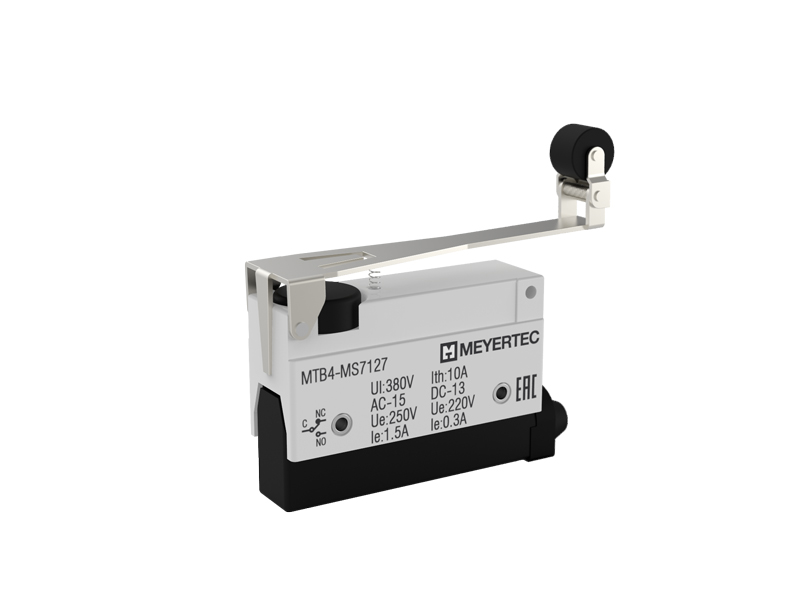

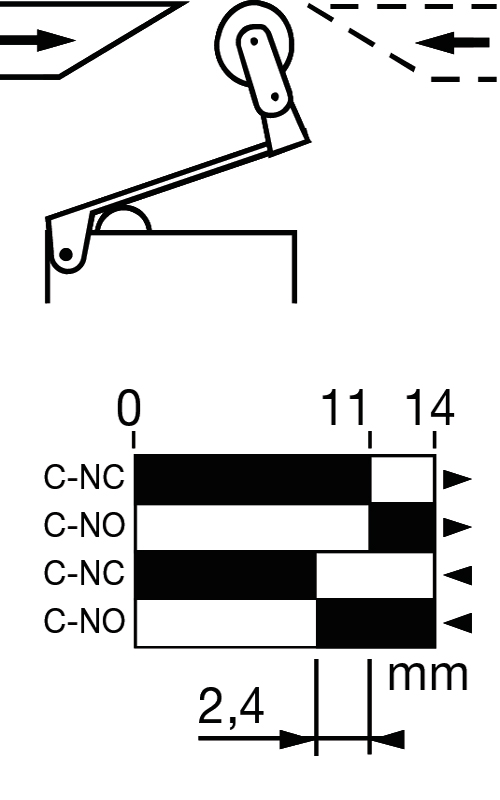

	Рычаг с поворотным роликом	MTB4-MS7127

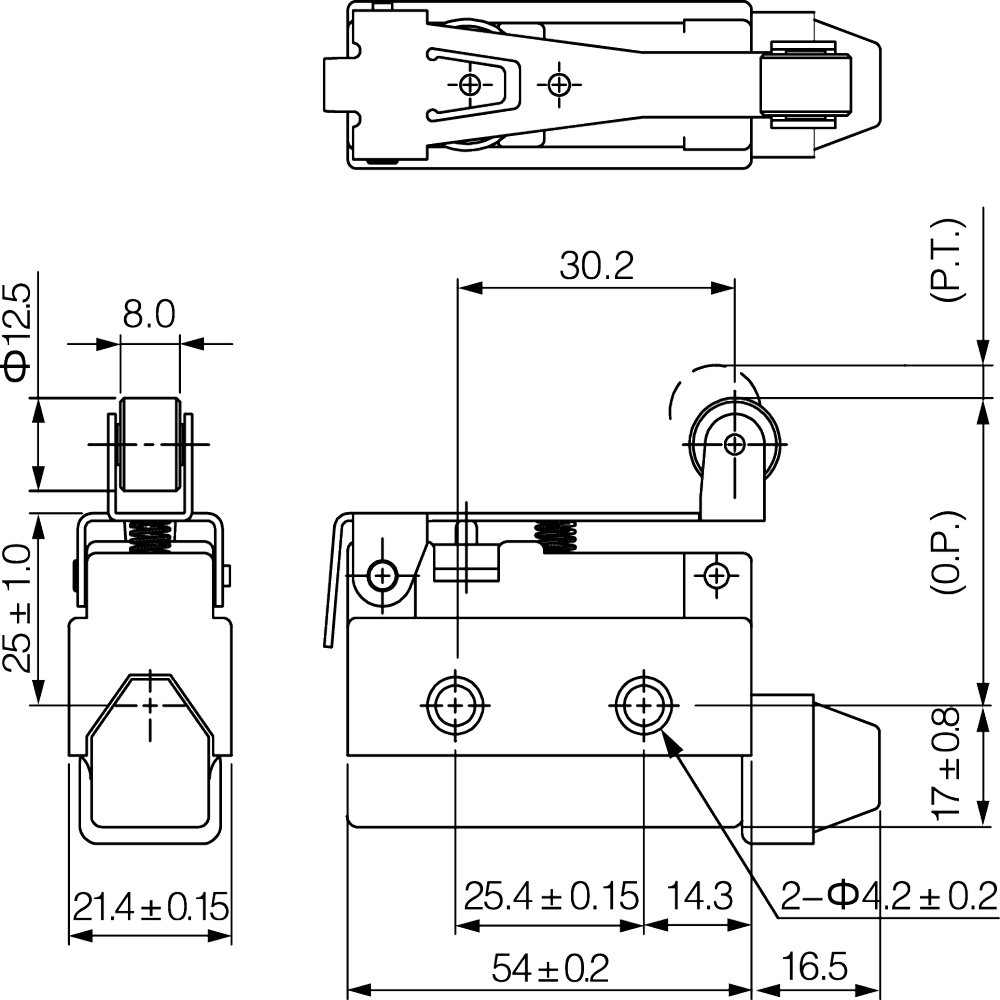

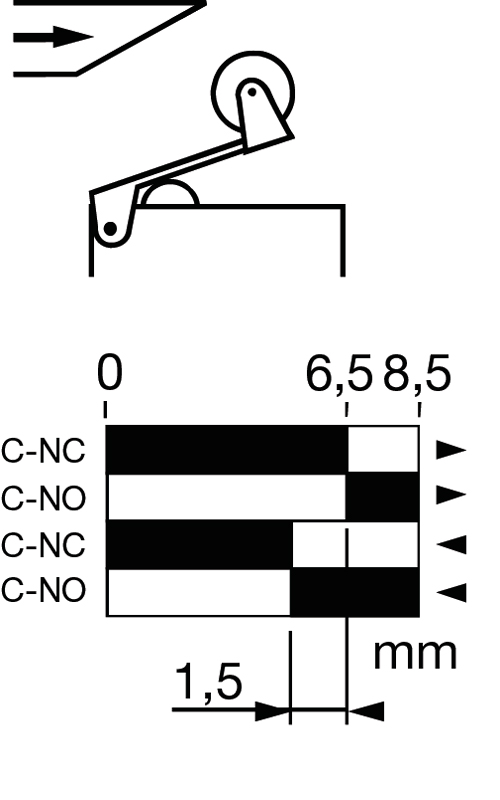

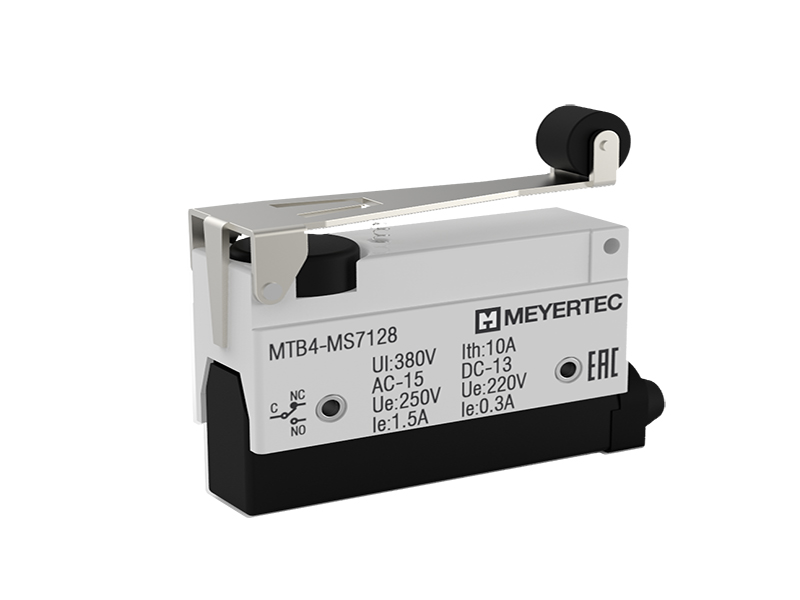

	Рычаг с роликом, укороченный	MTB4-MS7128
