Поплавковые датчики уровня во взрывозащищенном исполнении ОВЕН ПДУ-Ex

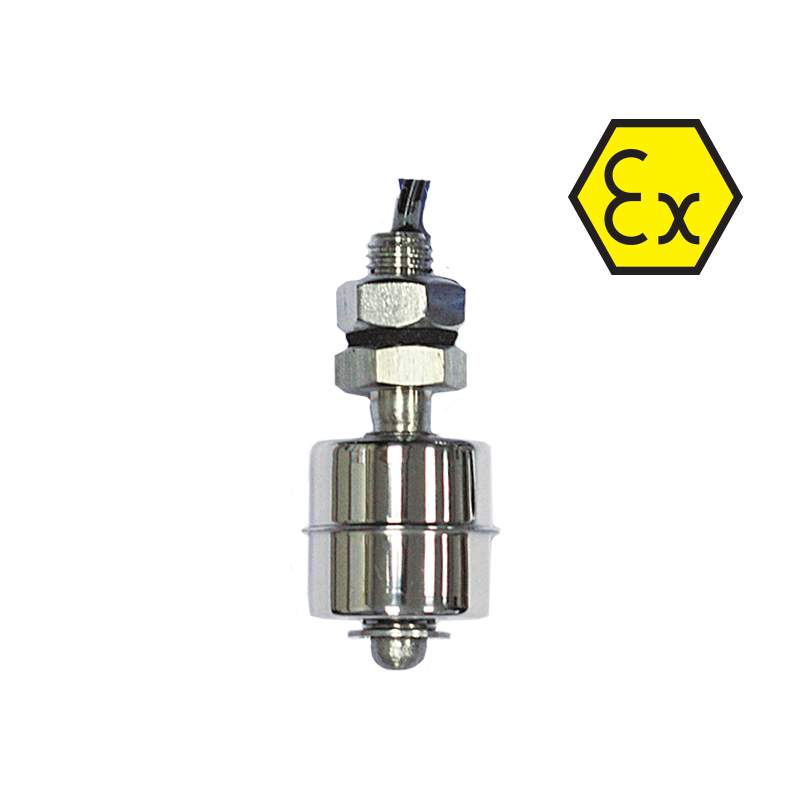

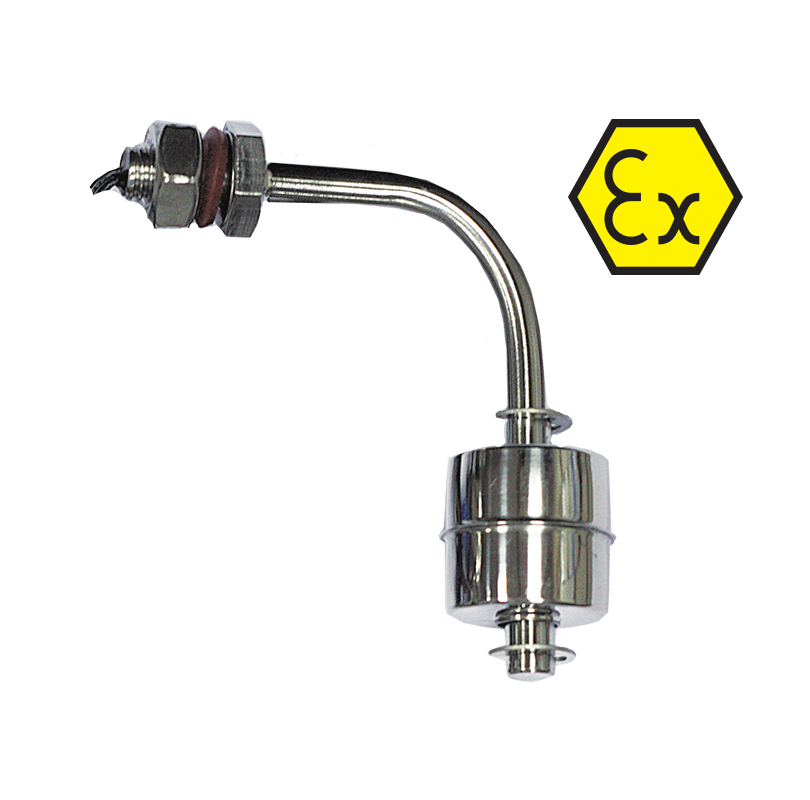

ПДУ-1.1-Ex	ПДУ-2.1-Ex	ПДУ-3.1-Ex

Поплавковые датчики уровня ОВЕН ПДУ с взрывозащитой типа «искробезопасная цепь» 0ExiaIICT4Х предназначены для эксплуатации на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: всевозможными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств и т.п.

Основные технические характеристики:

Наименование параметра	Значение
	ПДУ-1.Х	ПДУ-2.Х	ПДУ-3.Х
Электрические параметры
Количество сигнализируемых уровней	1	1, 2	1, 2
Максимальный коммутируемый ток, мА	88
Максимальное коммутируемое напряжение, В	31.8
Количество срабатываний при напряжении коммутации постоянного тока 24 В и токе 0,25 А	1х10⁶
Конструктивные параметры
Расположение оси крепежного отверстия датчика в резервуаре	Горизонтальное	Вертикальное
Максимальная длина штока до нижнего уровня, мм	2500		3000
Cостояние контактов датчика в нижнем положении поплавка: для ПДУ-Х.1, ПДУ-Х.2 для ПДУ-Х.1.К, ПДУ-Х.2.К	Нормально-разомкнутое Нормально-замкнутое
Плотность измеряемой среды, г/см³	0,70		0,66
Температура контролируемой среды, °С	-40...+105
Давление контролируемой среды, МПа	1,6		4
Материал рабочей части датчика	Сталь 12Х18Н10Т или AISI 316L
Степень защиты по ГОСТ 14254	IP68
Длина кабельного вывода, м, не менее	0,2
Искробезопасные параметры
Максимальное входное напряжение U_i, В	31.8
Максимальный входной ток I_i, мА	88
Максимальная внутренняя емкость C_i, мкФ	0,08
Максимальная внутренняя индуктивность L_i, мГн	1

Меры безопасности

Датчики во взрывозащищенном исполнении соответствуют требованиям ГОСТ 30852.0-2002, ГОСТ 30852.10-2002, имеют маркировку взрывозащиты 0ExiaIICT4Х и могут размещаться во взрывоопасных зонах категории IIC. Знак «Х» в конце маркировки взрывозащиты означает, что подключение датчиков ПДУ-Еx к внешним цепям должно производиться через искробезопасные барьеры с соответствующими искробезопасными параметрами и имеющими действующие сертификаты соответствия требованиям ТР ТС 012/2011.

Эксплуатация датчиков во взрывозащищенном исполнении допускается только совместно с искробезопасным оборудованием, имеющим маркировку взрывозащиты [Exia]IIC и выходные искробезопасные цепи с параметрами: U₀ ≤ U_i, I₀ ≤ I_i, С₀ ≥ C_i + С_К, L₀ ≥ L_i + L_К (где С_К и L_К – емкость и индуктивность соединительных кабелей соответственно).

Руководство по эксплуатации ПДУ (РЭ на датчики поплавковые ПДУ-1.х, ПДУ-2.х, ПДУ-3.х)
