ДТПХхх4.EXI термопары с кабельным выводом

Конструктивное исполнение

Модель

Параметры

Материал

Длина монтажной части L*, мм

Конструктивные исполнения термопар типа ДТПК(ХА), ДТПL(ХК) с кабельным выводом

014

D=5 мм

латунь

20

024

D=8 мм

сталь

12Х18Н10Т

30

Конструктивные исполнения термопар типа ДТПК(ХА), ДТПL(ХК) с кабельным выводом

034

D=5 мм,

M=8х1 мм

латунь

20

044

D=8 мм,

M=12х1,5 мм

сталь

12Х18Н10Т

30

Конструктивные исполнения термопар типа ДТПК(ХА), ДТПL(ХК) с кабельным выводом

054

D=6 мм, M=16х1,5 мм**, S=22 мм, h= 9 мм

сталь

12Х18Н10Т



60, 80, 100, 120,

160, 180, 200, 250, 320, 400, 500, 630, 800,1000





064

D=8 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм

074

D=10 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм

194

D=6 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм

Конструктивные исполнения термопар типа ДТПК(ХА), ДТПL(ХК) с кабельным выводомостальное  см. модель 074

084

D=10 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм

Конструктивные исполнения термопар типа ДТПК(ХА), ДТПL(ХК) с кабельным выводом

094

D=6 мм, D1=13 мм

104

D=8 мм, D1=18 мм

114

D=10 мм, D1=18 мм

Конструктивные исполнения термопар типа ДТПК(ХА), ДТПL(ХК) с кабельным выводом





124

D=6 мм,

M=16х1,5 мм**, S=17 мм

10, 32, 40, 60, 80, 120, 160, 200, 250, 320, 400, 500

134

D=8 мм,

M=20х1,5 мм**, S=22 мм

144

D=10 мм,

M=20х1,5 мм**, S=22 мм

Конструктивные исполнения термопар типа ДТПК(ХА), ДТПL(ХК) с кабельным выводомостальное  см. модель 144











154

D=10 мм,

M=20х1,5 мм**, S=22 мм

Конструктивные исполнения термопар типа ДТПК(ХА), ДТПL(ХК) с кабельным выводом

164***

D=3 мм, D1=10 мм

60, 80, 100,

120, 160, 200,

250, 320

174

D=5 мм, D1=10 мм

184

D=6 мм, D1=10 мм

Конструктивные исполнения термопар типа ДТПК(ХА), ДТПL(ХК) с кабельным выводом

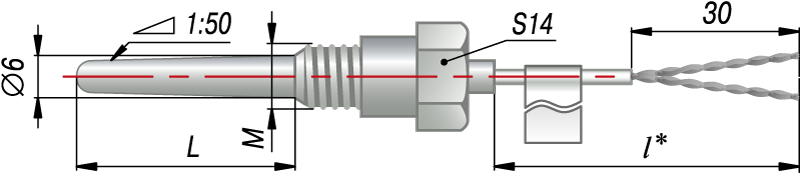

204

M=10х1 мм, S=14 мм

латунь

40, 65

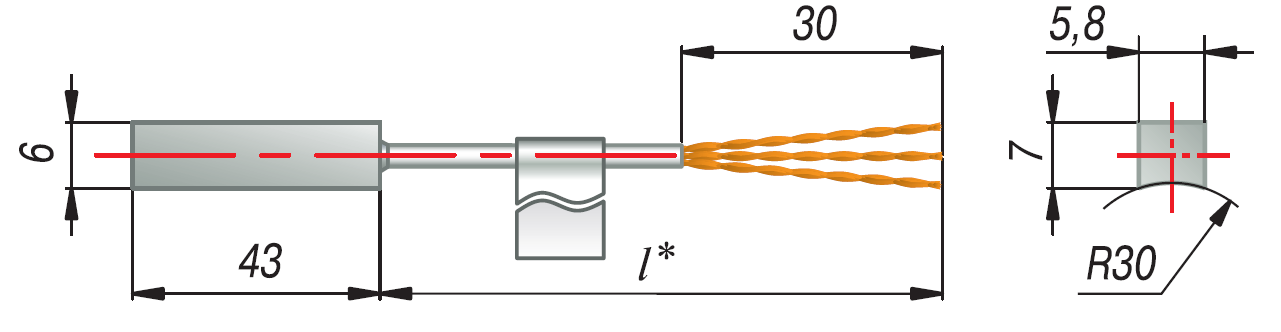

Конструктивные исполнения термопар типа ДТПК(ХА), ДТПL(ХК) с кабельным выводом 224 Датчик накладной на трубопровод диаметром от 20 до 200 мм  латунь  43

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.

** По спец. заказу возможно изготовление датчика с трубной резьбой

*** Изготавливаем только Pt00.

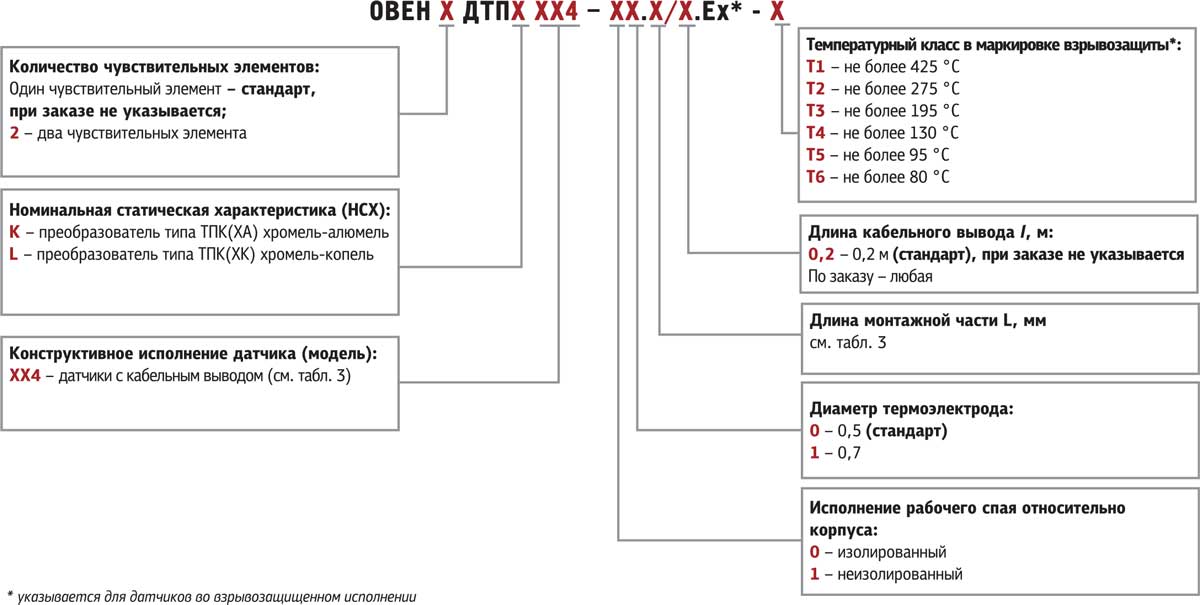

Обозначение при заказе

Модификации при заказе ДТПL
