ДТПХхх5 термопары с коммутационной головкой

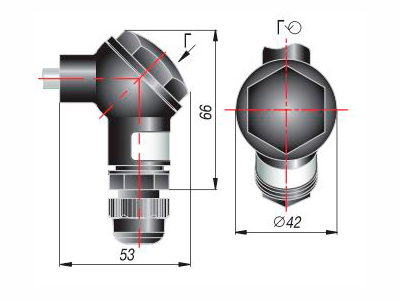

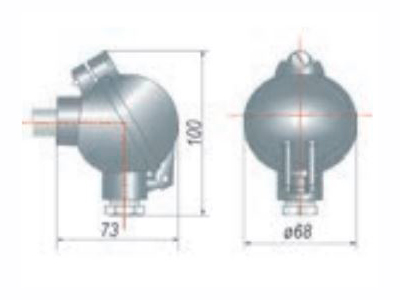

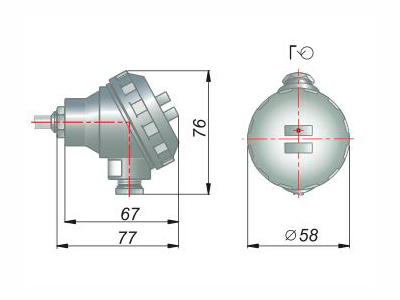

Конструктивное исполнение коммутационной головки для ДТП

Стандартное исполнение

Увеличенная
Пластмассовая Металлическая Пластмассовая

Металлическая

Модели с коммутационной головкой ОВЕН ДТП

 Модели с коммутационной головкой ОВЕН ДТСП

Модели с коммутационной головкой ОВЕН ДТП

 Модели с коммутационной головкой ОВЕН ДТП



Конструктивное исполнение

Модель

Параметры

Материал

Длина монтажной части L*, мм

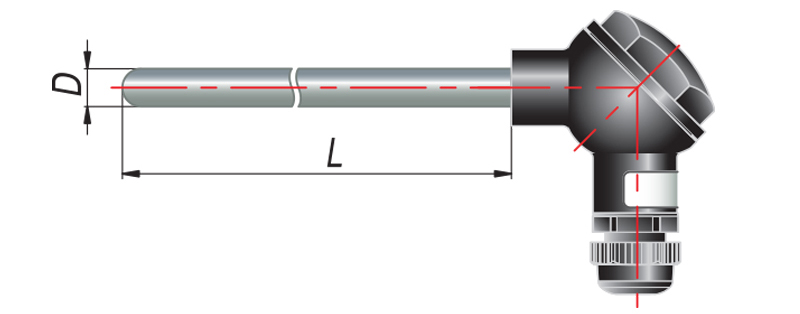

Конструктивные исполнения термопар типа ДТПК (ХА), ДТПL(ХК) с коммутационной головкой (модели ХХ5)

015

D=8 мм

ДТПL сталь 12Х18Н10Т (-40…+600 С)

ДТПК сталь 12Х18Н10Т (-40…+800 С)

60, 80, 100,

120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

025

D=10 мм

ДТПL сталь 12Х18Н10Т (-40…+600 С)

ДТПК сталь 12Х18Н10Т (-40…+800 С)

08Х20Н14С2 (-40…+900 С)
Конструктивные исполнения термопар типа ДТПК (ХА), ДТПL(ХК) с коммутационной головкой (модели ХХ5)

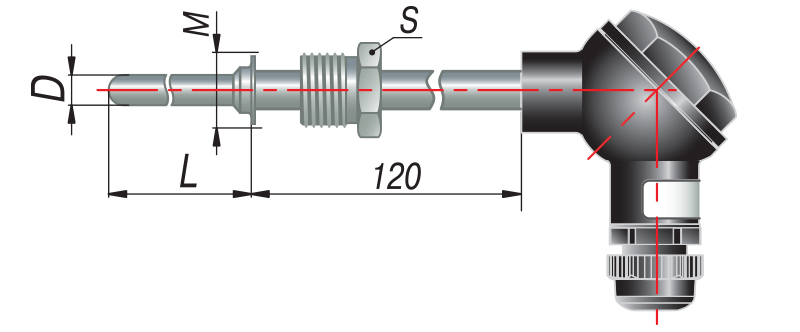

035

D=8 мм,

M=20х1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т (-40…+600 С)

ДТПК сталь 12Х18Н10Т (-40…+800 С)

045

D=10 мм,

M=20х1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т (-40…+600 С)

ДТПК сталь 12Х18Н10Т (-40…+800 С)

08Х20Н14С2 (-40…+900 С)

Конструктивные исполнения термопар типа ДТПК (ХА), ДТПL(ХК) с коммутационной головкой (модели ХХ5)

остальное  см. модель 045

055

D=10 мм,

M=20х1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т (-40…+600 С)

ДТПК сталь 12Х18Н10Т (-40…+800 С)

80, 100,

120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

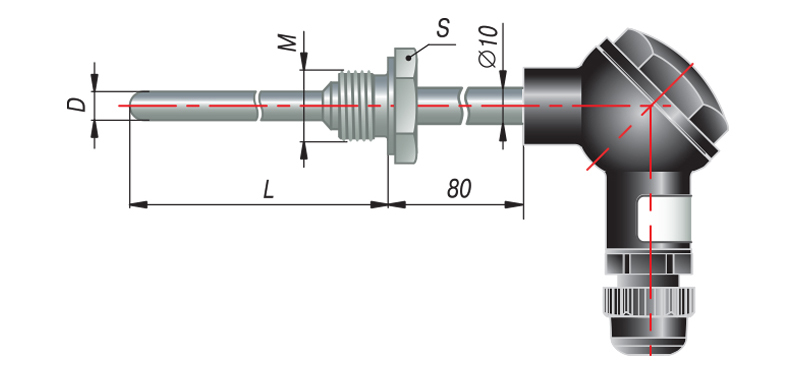

Конструктивные исполнения термопар типа ДТПК (ХА), ДТПL(ХК) с коммутационной головкой (модели ХХ5)

065

D=8 мм,

M=20х1,5 мм**, S=27 мм

ДТПL сталь 12Х18Н10Т (-40…+600 С)

ДТПК сталь 12Х18Н10Т (-40…+800 С)



60, 80, 100,

120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

075

D=10 мм,

M=20х1,5 мм**, S=27 мм

ДТПL сталь 12Х18Н10Т (-40…+600 С)

ДТПК сталь 12Х18Н10Т (-40…+800 С)

08Х20Н14С2 (-40…+900 С)

085

D=10 мм,

M=27х2 мм**, S=32 мм

ДТПL сталь 12Х18Н10Т (-40…+600 С)

ДТПК сталь 12Х18Н10Т (-40…+800 С)

08Х20Н14С2 (-40…+900 С)
Конструктивные исполнения термопар типа ДТПК (ХА), ДТПL(ХК) с коммутационной головкой (модели ХХ5)

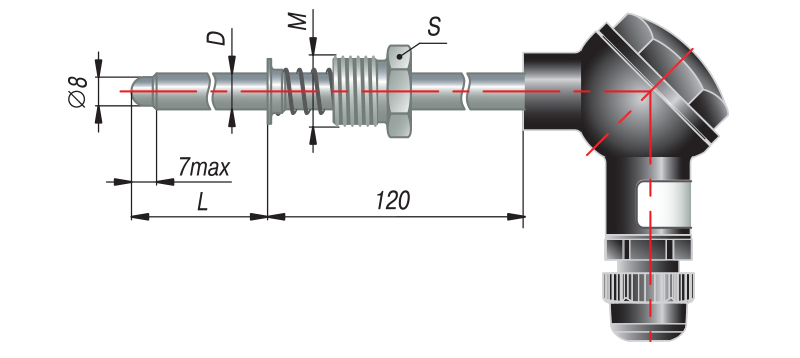

095

D=10 мм,

M=20х1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т (-40…+600 С)

ДТПК сталь 12Х18Н10Т (-40…+800 С)

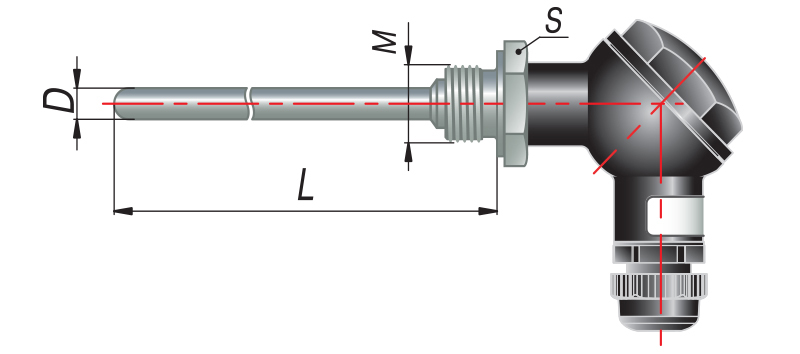

Конструктивные исполнения термопар типа ДТПК (ХА), ДТПL(ХК) с коммутационной головкой (модели ХХ5)

105

D=8 мм,

M=20х1,5 мм**, S=2 мм
Конструктивные исполнения термопар типа ДТПК (ХА), ДТПL(ХК) с коммутационной головкой (модели ХХ5)

Подвижный штуцер

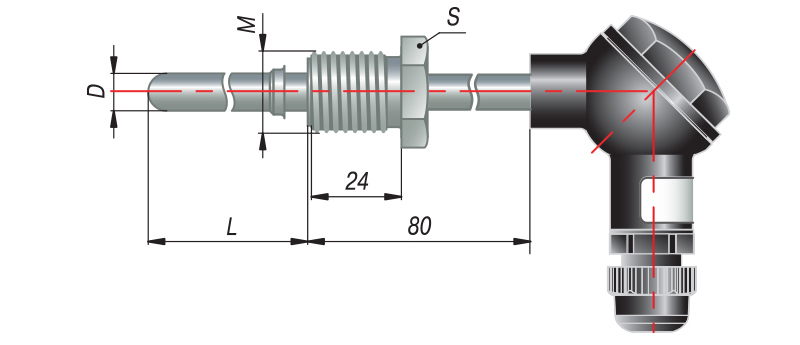

185

D=10 мм, M=22х1,5 мм**,

S=27 мм



80, 100, 120,

160, 180,200, 250, 320, 400

195

D=10 мм, M=27х2 мм**,

S=27 мм

Конструктивные исполнения термопар типа ДТПК (ХА), ДТПL(ХК) с коммутационной головкой (модели ХХ5)

Подвижный штуцер

205

D=10 мм, M=22х1,5 мм**,

S=27 мм, R=9,5 мм

215

D=10 мм, M=27х2 мм**,

S=32 мм, R=12 мм
Конструктивные исполнения термопар типа ДТПК (ХА), ДТПL(ХК) с коммутационной головкой (модели ХХ5)

Подвижный штуцер

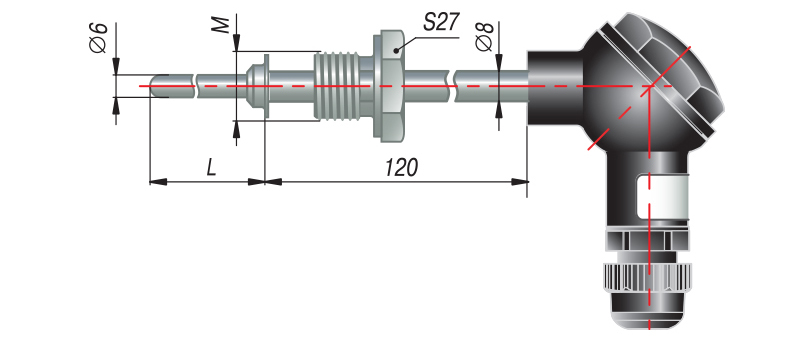

265

D=6 мм, M=22х1,5 мм**,

S=27 мм

80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000

Конструктивные исполнения термопар типа ДТПК (ХА), ДТПL(ХК) с коммутационной головкой (модели ХХ5)

115***

D=20 мм

при заказе длины указываются L1/L2

Диаметр КТМС 4,5 мм

ДТПL

сталь 12Х18Н10Т (-40...+600 С)

ДТПK

сталь 12Х18Н10Т (-40...+800 С)

15Х25Т (-40...+1000 С)

ХН45Ю (-40...+1100 С)

ДТПN

сталь ХН45Ю (-40...+1100 С)

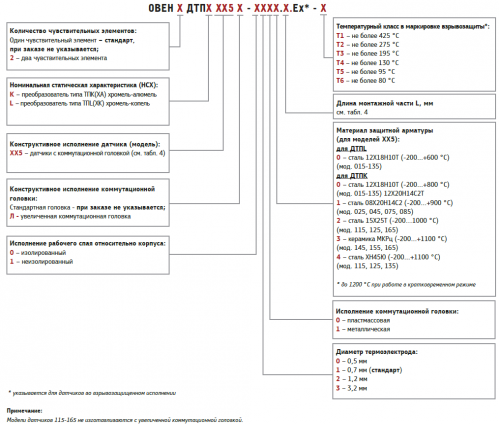

Обозначение при заказе

Обозначение при заказе



Руководство по эксплуатации ДТП
