ДТПХхх4 термопары с кабельным выводом

Конструктивное исполнение

Модель

Параметры

Длина монтажной части L*, мм

Модели с кабельным выводом (ХХ4)

014

D = 5 мм

20

024

D = 8 мм

30

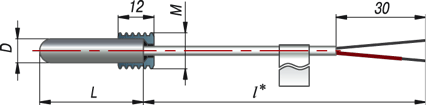

Модели с кабельным выводом (ХХ4)

034

D = 5 мм, М = 8х1 мм**

20

044

D = 8 мм, M = 12х1,5 мм**

30

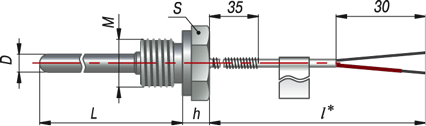

Модели с кабельным выводом (ХХ4)

054

D = 6 мм, М = 16х1,5 мм**, S = 22 мм, h = 9 мм

60, 80, 120, 160, 200, 250, 320, 400, 500

064

D = 8 мм, M = 20х1,5 мм**, S = 27 мм, h = 8 мм

074

D = 10 мм, M = 20х1,5 мм**, S = 27 мм, h = 8 мм

Модели с кабельным вы-водом (ХХ4)

остальное см. мод.074

084

D = 10 мм, M = 20х1,5 мм**, S = 27 мм, h = 8 мм

Модели с кабельным выводом (ХХ4)

094

D = 6 мм, D1 = 13 мм

60, 80, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000

104

D = 8 мм, D1 = 18 мм

114

D = 10 мм, D1 = 18 мм

Модели с кабельным выводом (ХХ4)

124

D = 6 мм, M = 16х1,5 мм**, S = 17 мм

10, 32, 40, 60, 80, 120, 160, 200, 250, 320, 400, 500

134

D = 8 мм, M = 20х1,5 мм**, S = 22 мм

144

D = 10 мм, M = 20х1,5 мм**, S = 22 мм

Модели с кабельным вы-водом (ХХ4)

остальное см. мод. 144

154

D = 10 мм, M = 20х1,5 мм**, S = 22 мм

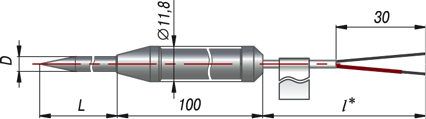

Модели с кабельным выводом (ХХ4)

174

D = 1,5 мм, D1 = 11,8 мм

60, 80,  100, 120, 160, 200, 250

184

D = 3 мм, D1 = 11,8 мм

194

D = 5 мм, D1 = 11,8 мм

Модели с кабельным выводом (ХХ4)

204

M = 10х1 мм**, S = 14 мм

40, 65

* Длина кабельного вывода l и длина монтажной части L выбираются при зака-зе.

** По спец. заказу возможно изготовление датчика с трубной резьбой.



Обозначение при заказе

Руководство по эксплуатации ДТП
