ДТСхх5.EXI термосопротивления с коммутационной головкой

Конструктивное исполнение

Модель

Параметры

Длина монтажной части L*, мм

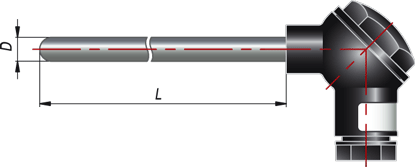

Модели с коммутационной головкой (ХХ5)

015

D = 8 мм

80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

025

D = 10 мм

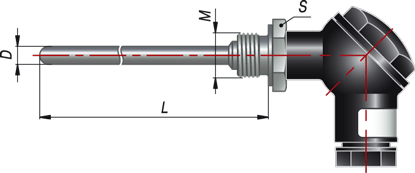

Модели с коммутационной головкой (ХХ5)

035

D = 8 мм, M = 20х1,5 мм**, S = 22 мм

60, 80, 100, 120,160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

045

D = 10 мм, M = 20х1,5 мм**, S = 22 мм

145

D = 6 мм, M = 20х1,5 мм**, S = 22 мм

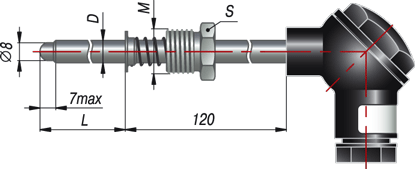

Модели с коммутационной головкой (ХХ5)  остальное см. мод. 045

055

D = 10 мм, M = 20х1,5 мм**, S = 22 мм

80, 100, 120,160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

Модели с коммутационной головкой (ХХ5)

065

D = 8 мм, M = 20х1,5 мм**, S = 27 мм

075

D = 10 мм, M = 20х1,5 мм**, S = 27 мм

085

D = 10 мм, M = 27х2 мм**, S = 32 мм

Модели с коммутационной головкой (ХХ5)

095

D = 10 мм, D1 = 18 мм, M = 20х1,5**, S = 22 мм

Модели с коммутационной головкой (ХХ5)

105

D = 8 мм, M = 20х1,5 мм**, S = 27 мм

* Длина монтажной части L выбирается при заказе.

** По спец. заказу возможно изготовление датчиков с трубной резьбой.


Конструктивное исполнение коммутационной головки для ДТС-EX моделей ХХ5

Конструктивное исполнение  головки

(стандартное исполнение)

(увеличенная)

Пластмассовая

Модели с коммутационной головкой (ХХ5)

 Пластмассовая (увеличенная)

Металлическая

Металлическая (стандартное исполнение)

 Модели с коммутационной головкой (ХХ5)

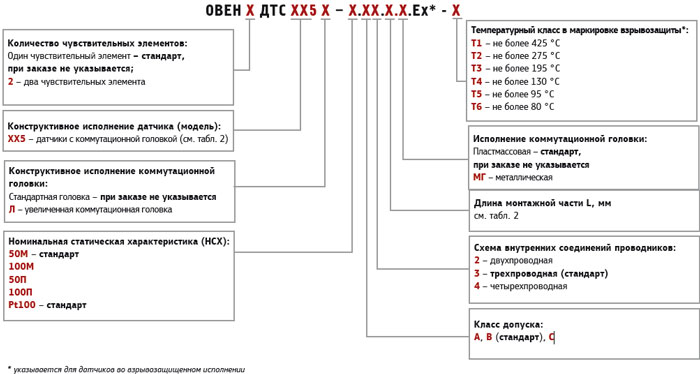

Обозначение при заказе

Термопреобразователи сопротивления ДТС-EХ типа ТСМ, ТСП во взрывозащищенном исполнении
Модели датчиков с резьбовым креплением могут быть изготовлены с трубной резьбой по спец. заказу.

Пример обозначения при заказе: ДТС045-100П.В3.120.Ех-Т4.

Это означает, что изготовлению и поставке подлежит термопреобразователь сопротивления платиновый 100П, модель 045, класс В, с трехпроводной схемой соединений, длина монтажной части 120 мм, с пластмассовой коммутационной головкой, во взрывозащищенном исполнении, температурный класс Т4 (температура окружающей и контролируемой среды до 130 °С).
