ДТСхх5 термосопротивления с выходным сигналом 4…20 мА

Конструктивное исполнение

 Модель

 Параметры

Длина монтажной части L*, мм

Конструктивные исполнения термосопротивлений типа ДТС-И со встроенным нормирующим преобразователем НПТ

015

 D = 8 мм

80, 100, 120, 160,

 200, 250, 320, 400, 500,

 630, 800, 1000, 1250,

 1600, 2000

025

 D = 10 мм

Конструктивные исполнения термосопротивлений типа ДТС-И со встроенным нормирующим преобразователем НПТ

035

D = 8 мм, M = 20х1,5 мм**, S = 22 мм

60, 80, 100, 120,160,

 200, 250, 320, 400, 500,

 630, 800, 1000, 1250,

 1600, 2000

045

D = 10 мм, M = 20х1,5 мм**, S = 22 мм

145

D = 6 мм, M = 20х1,5 мм**, S = 22 мм

Конструктивные исполнения термосопротивлений типа ДТС-И со встроенным нормирующим преобразователем НПТ

остальное см. мод. 045

055

D = 10 мм, M = 20х1,5 мм**, S = 22 мм

80, 100, 120,160,

 200, 250, 320, 400, 500,

 630, 800, 1000, 1250,

 1600, 2000

Конструктивные исполнения термосопротивлений типа ДТС-И со встроенным нормирующим преобразователем НПТ

065

D = 8 мм, M = 20х1,5 мм**, S = 27 мм

075

D = 10 мм, M = 20х1,5 мм**, S = 27 мм

085

D = 10 мм, M = 27х2 мм**, S = 32 мм

Конструктивные исполнения термосопротивлений типа ДТС-И со встроенным нормирующим преобразователем НПТ

095

D = 10 мм, D1 = 18 мм, M = 20х1,5**, S = 22 мм

Конструктивные исполнения термосопротивлений типа ДТС-И со встроенным нормирующим преобразователем НПТ

105

D = 8 мм, M = 20х1,5 мм**, S = 27 мм

125

D = 6 мм

80, 100, 120



* Длина монтажной части L выбирается при заказе.

** По спец. заказу возможно изготовление датчиков с трубной резьбой.



Конструктивное исполнение коммутационной головки для ДТС-И

Конструктивное исполнение  головки

(увеличенная)
Пластмассовая

Пластмассовая (увеличенная)

Металлическая

Модели с коммутационной головкой (ХХ5)



Обозначение при заказе

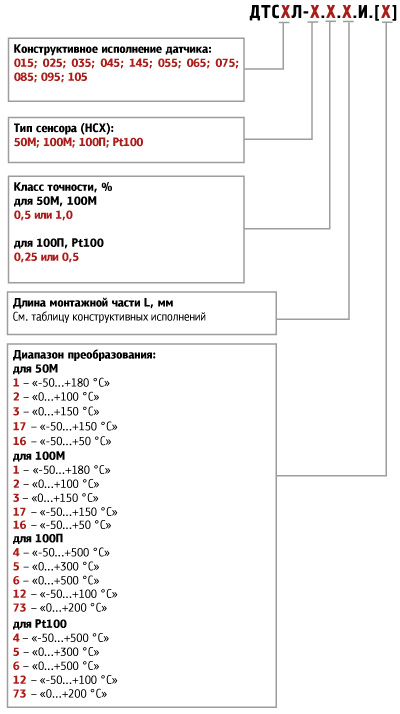

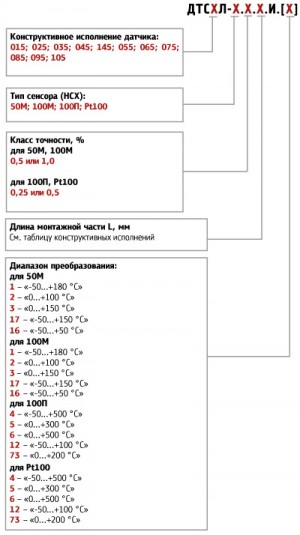

Схема обозначения термоментров сопротивления с выходным сигналом 4...20мА
ДТС-И со встроенным нормирующим преобразователем. Схема обозначения термометров сопротивления с выходным сигналом 4...20 мА



Для обозначения при заказе используется стандартная маркировка для производимых компанией ОВЕН датчиков температуры, с следующими отличиями:

  • после обозначения конструктивного исполнения (модели) датчика, указывается заглавная буква "Л" (Луцкая), указывающая на то что датчик выполнен с увеличенной комутационной головкой;
  • в конце маркировки, перед диапазоном преобразования, через точку приписывается заглавная буква «И», обозначающая наличие встроенного в головку датчика нормирующего преобразователя с выходным сигналом 4…20мА;
  • в конце маркировки в скобках указывается диапазон температур преобразования, обозначенный цифрой (1-10).
