ДТСхх5 термосопротивления с коммутационной головкой

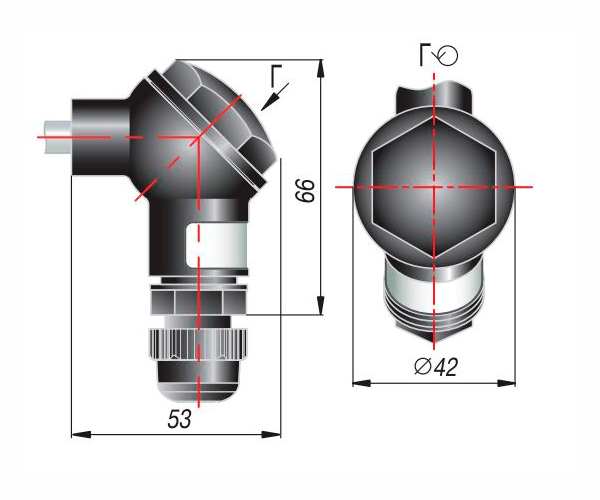

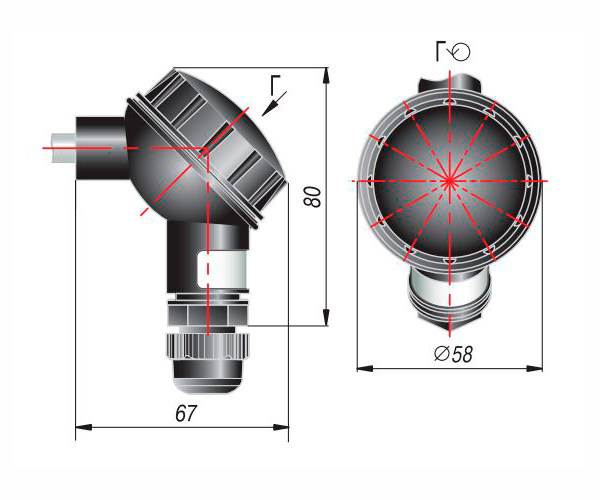

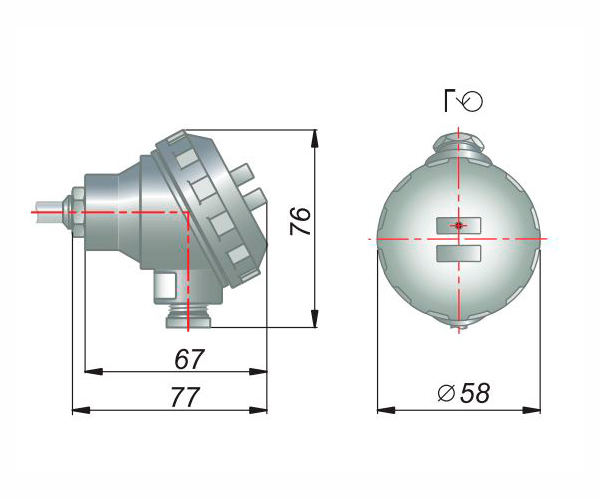

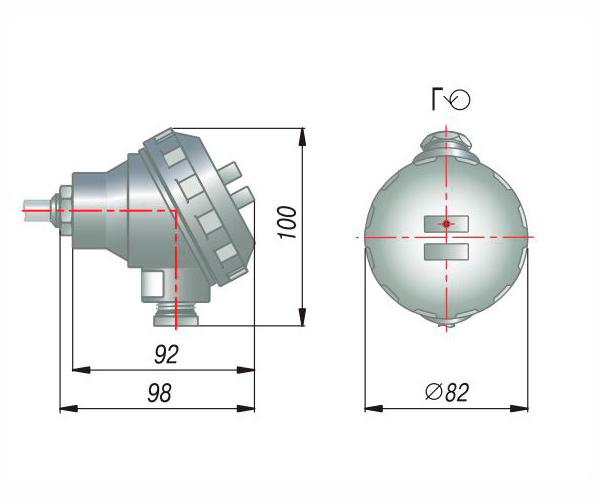

Конструктивное исполнение коммутационной головки для ДТС

Конструктивное исполнение	Модель	Параметры	Материал	Длина монтажной части L*, мм

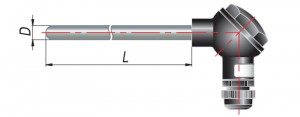

	015	D=8 мм	сталь 12Х18Н10Т	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	025	D=10 мм

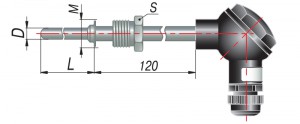

	035	D=8 мм, M=20х1,5 мм**, S=22 мм
	045	D=10 мм, M=20х1,5 мм**, S=22 мм
	145	D=6 мм, M=20х1,5 мм**, S=22 мм
остальное  см. модель 045	055	D=10 мм, M=20х1,5 мм**, S=22 мм		80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

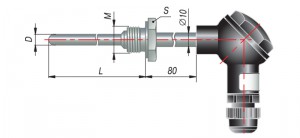

	065	D=8 мм, M=20х1,5 мм**, S=27 мм		60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	075	D=10 мм, M=20х1,5 мм**, S=27 мм
	085	D=10 мм, M=27х2 мм**, S=32 мм
	095	D=10 мм, M=20х1,5 мм**, S=22 мм

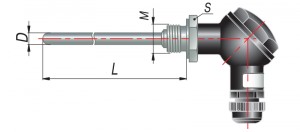

	105	D=8 мм, M=20х1,5 мм**, S=27 мм

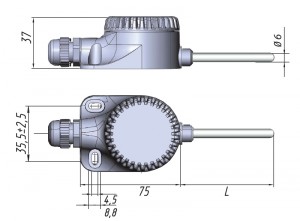

	125Л	D=6 мм  (-50...+100 0С)		60, 80, 100

* Длина монтажной части L выбирается при заказе.

** По спец. заказу возможно изготовление датчиков с трубной резьбой.

Обозначение при заказе

Примечание:

Датчики с 2-проводной схемой соединения изготавливаются с длиной монтажной части не более 250 мм. Датчики с металлической головкой и двумя чувствительными элементами производятся только с 2-проводной схемой соединения. Конструктивное исполнение головок - см. таблицу

Пример обозначения при заказе:

ОВЕН ДТС045-100М.В3.120.МГ

Это означает, что к изготовлению и поставке подлежит термометр сопротивления медный 100М, модель 045, класс допуска В, с трехпроводной схемой соединений, длина монтажной части 120 мм, металлическая коммутационная головка.

Пример обозначения при заказе:

ОВЕН ДТС125-100М.В2.80

Это означает, что к изготовлению и поставке подлежит термометр сопротивления медный 100М, модель 125, класс допуска В, с двухпроводной схемой соединений, длина погружаемой части 80 мм.
