Интерфейсные промежуточные реле KIPPRIBOR в ультратонком корпусе серии SR

Тонкие интерфейсные промежуточные реле серии SR

Промежуточные реле KIPPRIBOR серии SR предназначены для коммутации постоянного/переменного напряжения в цепях управления и сигнализации. Оптимально подходят для организации релейных логических схем, а так же развязки и согласования управляющих выходов приборов (терморегуляторов ТРМ, контроллеров ПЛК, датчиков с дискретными выходами и т.д.) с коммутируемой ими нагрузкой,

Основным достоинством промежуточных реле серии SR является оптимальное сочетание эксплуатационных параметров, таких как миниатюрность корпуса и высокая коммутационная способность контактов. Ширина реле серии SR, установленного в монтажную колодку PYF-011 не превышает 6,3 мм, а коммутационная способность контактов при этом составляет 6 А (по AC-1). Такое сочетание эксплуатационных параметров позволяет заменить промежуточными реле KIPPRIBOR серии SR большинство общепромышленных реле и реле в компактном корпусе, значительно сэкономив при этом пространство для монтажа.

Конструкция промежуточных реле серии SR позволяет осуществлять их монтаж двумя способами:

  • Установка на ДИН-рейку при помощи монтажной колодки PYF-011;
  • Непосредственная установка на печатную плату путем пайки;

Преимущества миниатюрных реле серии SR:

  • Ультракомпактные размеры реле и колодки позволяют экономить монтажное пространство в шкафу;
  • Взаимозаменяемость реле SR с аналогичными реле импортных производителей (Schneider Electric: серия RSL1GB; Finder: серия 34.51; Phoenix Contact: серия REL-MR);
  • Универсальный монтаж на ДИН-рейку и печатную плату расширяет сферы применения реле серии SR;
  • Модуль индикации и защиты, встроенный в колодки PYF-011 избавляет от необходимости приобретать данные аксессуары за дополнительную плату.
  • Наличие доп. аксессуаров обеспечивает удобство монтажа и идентификации реле в шкафу управления.



Технические характеристики интерфейсных промежуточных реле KIPPRIBOR серии SR

Характеристика

Значение

Время включения (при Uном.)

не более 8 мс

Время выключения (при Uном.)

не более 4 мс

Диапазон рабочих температур

–40...+85 °С

Относительная влажность

5%...88% RH

Атмосферное давление

86...106 кПа

Ударопрочность

5g (длительность полуволны синусоиды ударного импульса 11 мс)

Виброустойчивость

10…55 Гц (удвоенная амплитуда)

Масса

приблизительно 5 г

Электрические характеристики контактов

Номинальные ток и напряжение

6 А при 250 VAC / 30 VDC

Начальное сопротивление

не более 100 МОм

Материал

серебряный сплав (AgNi)

Электрический ресурс

не менее 105

Механический ресурс (при 300 вкл./мин)

не менее 107

Сопротивление пробоя между группами контактов

не менее 1000 В ~ в течение 1 минуты

Электротехнические характеристики катушки

Постоянный ток (DC)

Переменный ток (AC)

Номинальное напряжение питания Uном.

24 VDC

60 VDC

Напряжение включения (при 23 °С)

не менее 0,75 Uном.

не менее 0,8 Uном.

Напряжение выключения (при 23 °С)

не более 0,05 Uном.

не более 0,05 Uном.

Мощность

0,17 Вт

0,21 Вт

Сопротивление пробоя между катушкой и контактами

не менее 4000 В ~ в течение 1 мин.



Модификации интерфейсных промежуточных реле KIPPRIBOR серии SR

Модификация реле

Характеристики

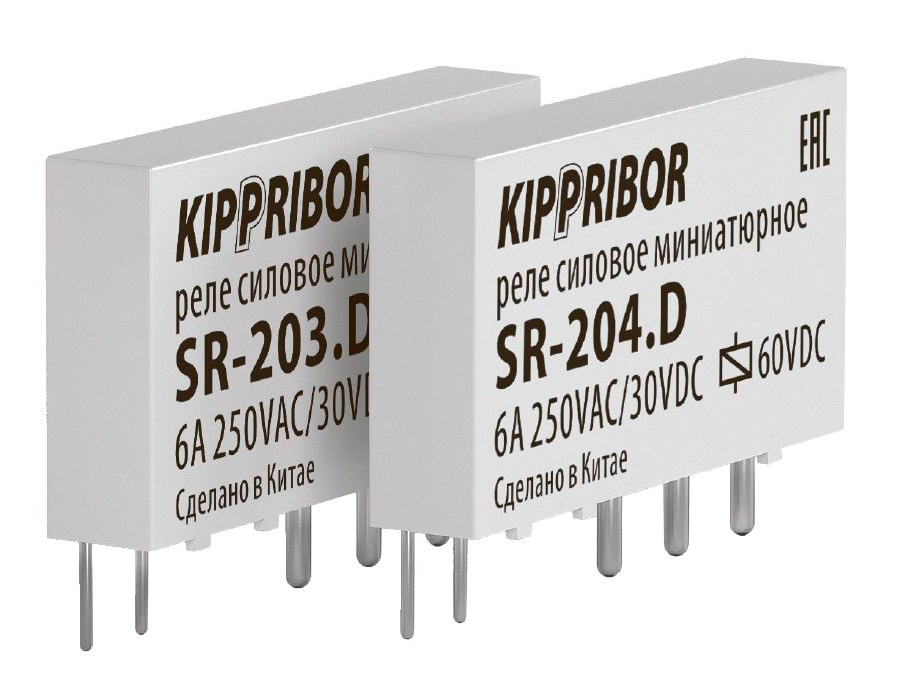

SR-203.D

24 VDC, 6 А при 250 VAC / 30 VDC

SR-204.D

60 VDC, 6 А при 250 VAC / 30 VDC



Колодки для монтажа на DIN-рейку

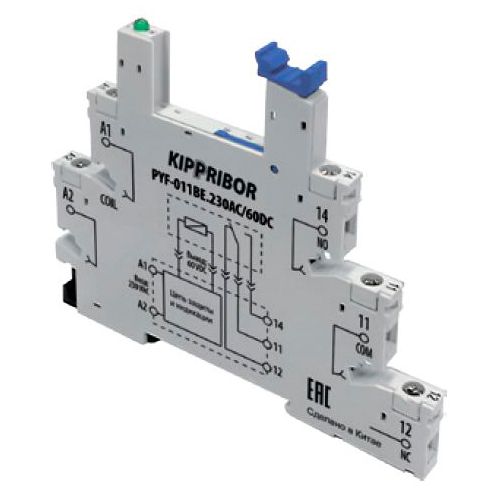

3-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-011BE.24DC/24DC

PYF-011BE.24DC/24DC

3-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-011BE.230AC/60DC

PYF-011BE.230AC/60DC



Обозначение при заказе

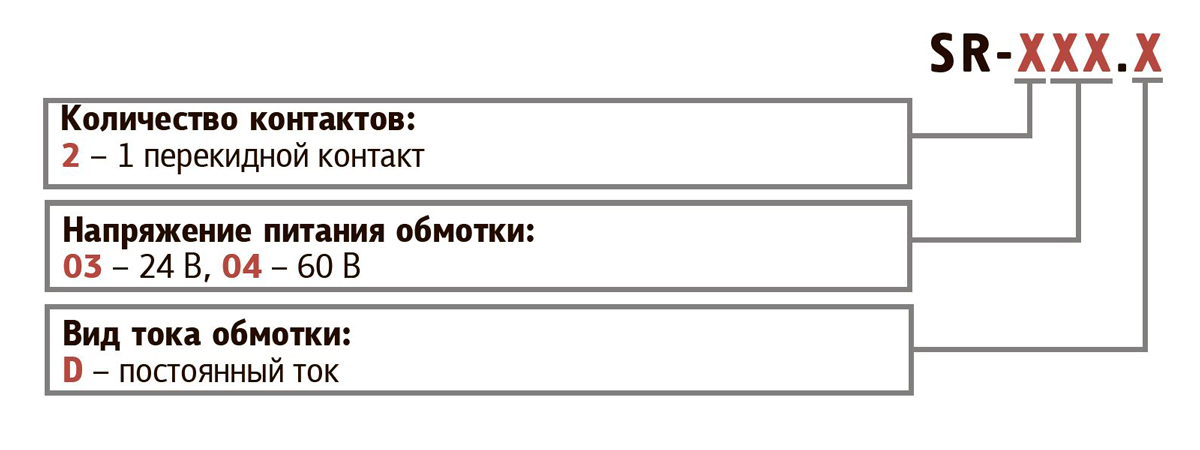

Обозначение при заказе промежуточные реле KIPPRIBOR серии SR
Обозначение при заказе промежуточные реле KIPPRIBOR серии SR

Например: SR-204.D

Вы заказали: промежуточное реле KIPPRIBOR, серии SR, с одним перекидным контактом, напряжением питания 60 VDC.



Комплект поставки и упаковка

В комплект поставки входит реле (1 шт.). Колодки и аксессуары приобретаются отдельно

Возможные варианты упаковки

Картонная коробка

Транспортная коробка

Количество реле в упаковке

200

2000 шт.

Масса брутто

не более 1,1 кг.

не более 11,2 кг



Габаритные размеры и схемы подключения промежуточных реле KIPPRIBOR серии SR

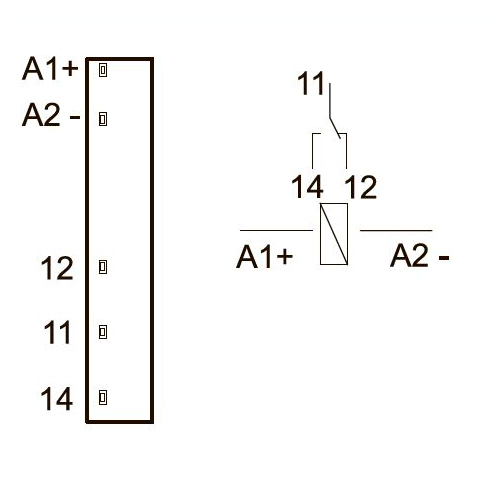

 Схема подключения интрефейсных промежуточных реле KIPPRIBOR серии SR Габаритные размер ультратонких промежуточных реле KIPPRIBOR серии SR
Схема подключения интрефейсных промежуточных реле KIPPRIBOR серии SR Габаритные размер ультратонких промежуточных реле KIPPRIBOR серии SR
