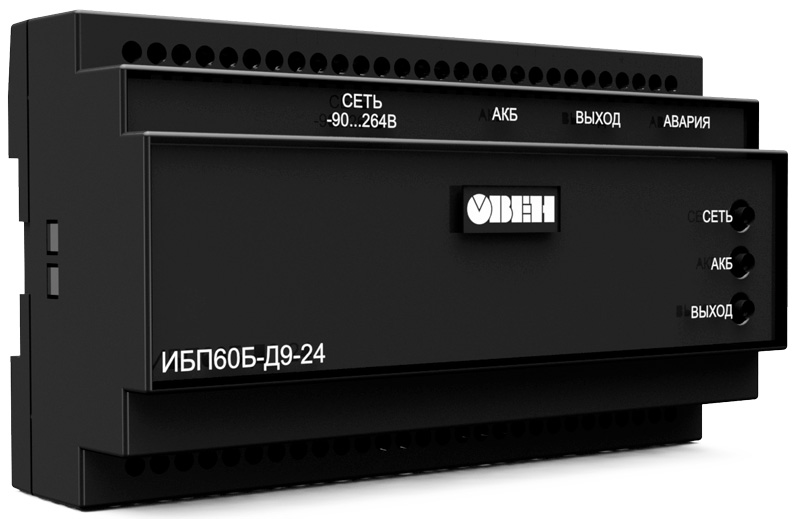

Источник бесперебойного питания ОВЕН ИБП60Б-Д9-24



Назначение

Источник бесперебойного питания ИБП60Б-Д9-24 предназначен для использования в качестве источника вторичного питания резервированного при работе от сети и от двух, последовательно соединенных, герметизированных свинцово-кислотных аккумуляторов.



Устройство и принцип действия

  • Фильтр радиопомех на входе
  • Импульсный источник питания
  • Узел управления защитой, зарядом АКБ, индикацией
  • Ключ сигнализации типа «открытый коллектор»

Источник защищён от: перегрузки, короткого замыкания на выходе, обратной полярности подключения АКБ, глубокого разряда АКБ. На лицевой панели источника расположены световые индикаторы: наличия сети, состояния АКБ и выходного напряжения.

Источник изготавливается в пластмассовом корпусе с креплением на DIN-рейку. Корпус состоит из двух частей, соединяемых между собой при помощи защелки. Для обеспечения отвода тепла, выделяющегося при работе источника, на нижней и верхней гранях корпуса предусмотрены вентиляционные отверстия.
