Программируемый логический контроллер ОВЕН ПЛК110

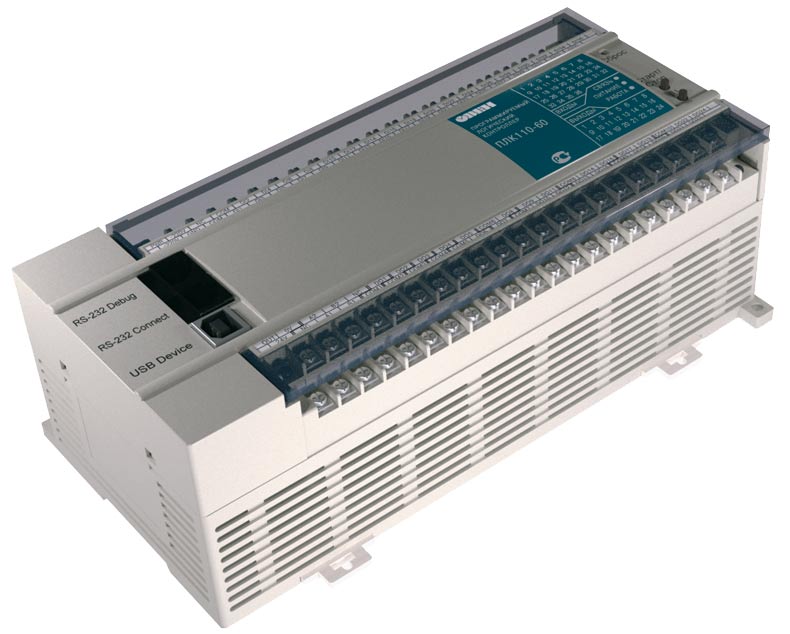

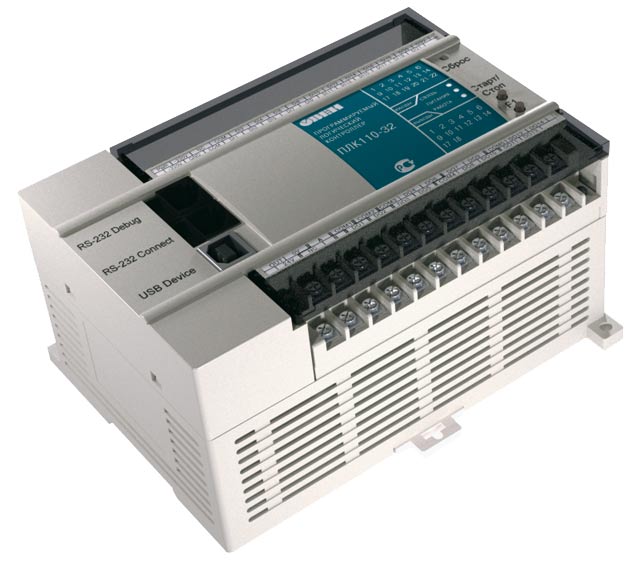

Программируемый логический контроллер ОВЕН ПЛК110-30 Программируемый контроллер ПЛК110-60

ОВЕН ПЛК110 – линейка программируемых моноблочных контроллеров с дискретными входами/выходами на борту для автоматизации средних систем.

Оптимальны для построения систем автоматизации среднего уровня и распределенных систем управления.



Рекомендуется к использованию

  • В системах HVAC
  • В сфере ЖКХ (ИТП, ЦТП)
  • В АСУ водоканалов (водоподготовка, насосные станции)
  • Для управления малыми станками и механизмами
  • Для управления пищеперерабатывающими и упаковочными аппаратами
  • Для управления климатическим оборудованием
  • Для автоматизации торгового оборудования
  • В сфере производства строительных материалов



Отличительные особенности линейки

  • Мощные вычислительные ресурсы и большой объем памяти.
  • Наличие дискретных входов/выходов на борту контроллера.
  • Наличие последовательных портов (RS-232, RS-485) на борту контроллера.
  • Наличие порта Ethernet для включения в локальные или глобальные сети верхнего уровня.
  • Поддержка протоколов обмена Modbus (RTU, ASCII), ОВЕН, DCON.
  • Возможность работы напрямую с портами контроллера, что позволяет подключать внешние устройства с нестандартными протоколами.
  • Контроллер имеет встроенные часы, что позволяет создавать системы управления с учетом реального времени.
  • Встроенный аккумулятор, позволяющий организовать ряд дополнительных сервисных функций: возможность кратковременного пережидания пропадания питания, перевод выходных элементов в безопасное состояние.



Линейка контроллеров ОВЕН ПЛК110

Параметр

ПЛК110-30

ПЛК110-32

ПЛК110-60

Количество входов

18

18

36

Быстрых входов

2

2

4

Быстрых счетчиков

2

2

4

Энкодеров

1 AB

1 AB

1 ABZ или 2 AB

Количество выходов

12

14

24

Быстрых выходов (для ПЛК110 с транзисторными выходами)

4

4

4

Количество портов RS-485

2

1

2



Поддерживаемые интерфейсы и протоколы

Протокол

Интерфейс

 Применение

ОВЕН

RS-232

RS-485

Поддержка модулей ввода/вывода ОВЕН Мх110

Работа в сетях ОВЕН совместно с ТРМ2хх

Modbus RTU

Modbus ASCII

RS-232

RS-485

Поддержка модулей ввода/вывода и операторских панелей (например, ОВЕН СП3хх), связь со SCADA-системами

Modbus TCP

Ethernet 10/100 Mbps

Связь со SCADA-системами

DCON

RS-232

RS-485

Поддержка модулей ввода/вывода ICP DAS I-7xxx, АDAM-4xxx, операторских панелей

GateWay (протокол CODESYS)

RS-232

Ethernet 10/100 Mbps

USB-Device

Программирование контроллера, отладка пользовательской программы

Связь с контроллерами других производителей на базе CODESYS.

Работа с OPC-сервером CODESYS

Mass Storage Device

USB-Device

Работа с файлами архивов данных и файлами проекта

Контроллеры данной линейки также поддерживают работу с нестандартными протоколами по любому из портов, что позволяет подключать такие устройства, как электро-, газо-, водосчетчики, считыватели штрих-кодов и т.п.



Программирование

Программирование контроллеров осуществляется в профессиональной распространенной среде CODESYS v.2.3.x, максимально соответствующей стандарту МЭК 61131:

  • поддержка 5 языков программирования, для специалистов любой отрасли;
  • мощное средство разработки и отладки комплексных проектов автоматизации на базе контроллеров;
  • функции документирования проектов;
  • количество логических операций ограничивается только количеством свободной памяти контроллера;
  • практически неограниченное количество используемых в проекте счетчиков, триггеров, генераторов.

Интерфейсы для программирования и отладки: Ethernet, USB, RS-232 (Debug).



При покупке программируемого контроллера ОВЕН ПЛК предоставляются БЕСПЛАТНО

  • Среда программирования CODESYS
  • Готовые библиотеки программных блоков
  • Специальные сервисные утилиты для работы с ОВЕН ПЛК
  • Руководство пользователя и обучающие видеокурсы
  • Для организации обмена с верхним уровнем предоставляются бесплатные OPC-драйверы, OPC-драйвер Gateway (от CODESYS) и OPC-драйвер Modbus (от ОВЕН)
