Вентиляторы охлаждения KIPPRIBOR серии VENT

Вентиляторы охлаждения KIPPRIBOR серии VENT



















Предназначены для монтажа на радиаторы охлаждения электронного оборудования, в том числе на радиаторы твердотельных реле, а также для установки на впускные решетки шкафов управления. Кроме этого вентиляторы охлаждения KIPPRIBOR серии VENT используются в системах охлаждения промышленного оборудования для отвода избыточного тепла от нагревающихся поверхностей и деталей.

Вентиляторы KIPPRIBOR серии VENT обладают тщательно продуманной конструкцией корпуса и крыльчатки. Они стали первыми вентиляторами, в конструкции которых используется крыльчатка из магниевого сплава. Продуманность конструкции и особенности используемых для производства вентиляторов VENT дают им следующие преимущества перед конкурентами:

  • Крыльчатка из поликарбоната (PC) или магниевого сплава (Mg) позволяет Вам выбрать вентилятор со стандартными или улучшенными характеристиками;
  • Улучшенная теплоотдача за счет применяемых материалов и специального оребрения двигательной части крыльчатки увеличивает механический ресурс подшипников и расширяет температурный диапазон эксплуатации вентиляторов;
  • Высокая степень защиты IP55 вентиляторов, обусловленная особой конфигурацией корпуса и крыльчатки, позволяет использовать вентиляторы VENT во влажных и пыльных условиях;
  • Специальный герметичный канал IP55 защищает от влаги, пыли и механических воздействий проложенные в нем провода от двигателя до клеммника;
  • Улучшенные показатели ЭМС достигаются за счет применения крыльчаток из магниевого сплава;
  • Высокий уровень безопасности у всех вентиляторов обеспечивается применением закрытого клеммнмка и (по желанию заказчика) дополнительной установкой защитных решеток;
  • Расширенный ассортимент типоразмеров для установки на впускные решетки шкафов управления, радиаторы электронного оборудования, воздуховоды и системы охлаждения промышленного оборудования;

Все вышеперечисленные особенности выгодно отличают вентиляторы KIPPRIBOR серии VENT от аналогичных вентиляторов таких известных производителей как SUNON, FULLTECH и COMAIR.

Технические характеристики вентиляторов KIPPRIBOR серии VENT:

Квадратные вентиляторы с пластиковой крыльчаткой

Квадратные вентиляторы с пластиковой крыльчаткой

Напряжение питания: 220 VAC/ 50 Гц.

Рабочая температура -20...+85 °C.

Тип подшипника: подшипник качения.

Модификация Pном. Iном. Скорость вращения Производительность(1) Уровень шума Вес Кол-во лопастей Форм-фактор
VENT-8025.220VAC.7PSHB 15 Вт 0,08 А 2300 об/мин 0,5 м3/мин 30 дБА 270 г 7 Квадратные вентиляторы
VENT-8038.220VAC.5PSHB 15 Вт 0,07 А 2300 об/мин 0,7 м3/мин 30 дБА 260 г 5
VENT-9225.220VAC.7PSHB.C40 20 Вт 0,08 А 2650 об/мин 0,85 м3/мин 35 дБА 215 г 7
VENT-9238.220VAC.PSHB 14 Вт 0,08 А 2500 об/мин 1,1 м3/мин 37 дБА 340 г 5
VENT-12738.220VAC.PSHB 21 Вт 0,13 А 2700 об/мин 2,8 м3/мин 50 дБА 455 г 7
Квадратные вентиляторы с крыльчаткой из магниевого сплава

Квадратные вентиляторы с крыльчаткой из магниевого сплава

Напряжение питания: 220 VAC/ 50 Гц.

Рабочая температура -20...+85 °C.

Тип подшипника: подшипник качения.

Модификация Pном. Iном. Скорость вращения Производительность(1) Уровень шума Вес Кол-во лопастей Форм-фактор
VENT-12038.220VAC.5MSMB 14 Вт 0,08 А 2500 об/мин 2,2 м3/мин 41 дБА 455 г 5 Квадратные вентиляторы
VENT-12038.220VAC.5MSHB 21 Вт 0,13 А 2700 об/мин 2,4 м3/мин 49 дБА 450 г 5
VENT-12038.220VAC.5MSLB 9 Вт 0,05 А 2300 об/мин 1,98 м3/мин 39 дБА 455 г 5
VENT-15051.220VAC.5MSHB 45 Вт 0,35 А 2800 об/мин 5,7 м3/мин 57 дБА 925 г 5
VENT-16065.220VAC.7MSHB 27 Вт 0,12 А 2800 об/мин 7,33 м3/мин 59 дБА 1400 г 7
VENT-18065.220VAC.7MSHB 55 Вт 0,29 А 2600 об/мин 11,3 м3/мин 61 дБА 1840 г 7
VENT-18065.220VAC.7MSHB.SA 55 Вт 0,29 А 2800 об/мин 10,8 м3/мин 60 дБА 2510 г 7
VENT-20872.220VAC.7MSHB 85 Вт 0,38 А 2900 об/мин 26,9 м3/мин 71 дБА 2510 г 7
Квадратные вентиляторы с крыльчаткой из магниевого сплава

Квадратные вентиляторы с крыльчаткой из магниевого сплава

Напряжение питания: 24 VDC.

Рабочая температура -20...+85 °C.

Тип подшипника: подшипник качения.

Модификация Pном. Iном. Скорость вращения Производительность(1) Уровень шума Вес Кол-во лопастей Форм-фактор
VENT-18065.24VDC.7MSHB 90 Вт 3,6 А 4000 об/мин 16,3 м3/мин 63 дБА 1570 г 7 Квадратные вентиляторы
VENT-20872.24VDC.5MSHB 95 Вт 4 А 3600 об/мин 23,3 м3/мин 77 дБА 1820 г 5
Овальные вентиляторы с крыльчаткой из магниевого сплава

Овальные вентиляторы с крыльчаткой из магниевого сплава

Напряжение питания: 220 VAC/ 50 Гц.

Рабочая температура -20...+85 °C; -20...+100 °C для VENT-17251.220VAC.5MOHB.H10

Тип подшипника: подшипник качения.

Модификация Pном. Iном. Скорость вращения Производительность(1) Уровень шума Вес Кол-во лопастей Форм-фактор

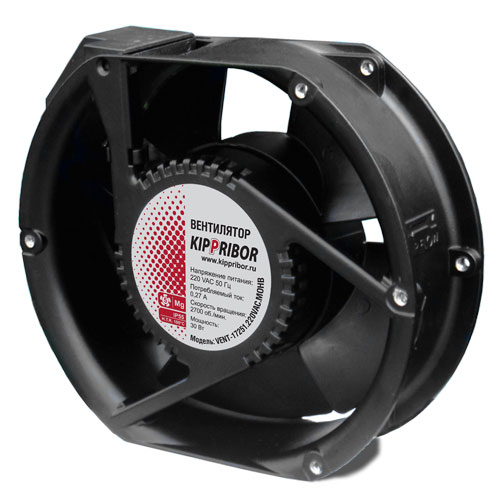

VENT-17251.220VAC.5MOHB.H10 30 Вт 0,20 А 2700 об/мин 5,1 м3/мин 56 дБА 960 г 5 Овальные вентиляторы
VENT-17255.220VAC.5MOHB 45 Вт 0,28 А 2600 об/мин 5,38 м3/мин 58 дБА 1100 г 5 Овальные вентиляторы
VENT-17255.220VAC.7MOHB 45 Вт 0,28 А 2600 об/мин 5,38 м3/мин 55 дБА 1115 г 7
Круглые вентиляторы с крыльчаткой из магниевого сплава

Круглые вентиляторы с крыльчаткой из магниевого сплава

Напряжение питания: 24 VDC.

Рабочая температура -20...+85 °C.

Тип подшипника: подшипник качения.

Модификация Pном. Iном. Скорость вращения Производительность(1) Уровень шума Вес Кол-во лопастей Форм-фактор
VENT-22260.24VDC.5MRHB 60 Вт 2,5 А 400 об/мин 19,4 м3/мин 68 дБА 1635 г 5 Круглые вентиляторы
VENT-22280.24VDC.3MRHB 55 Вт 2,3 А 3000 об/мин 17,6 м3/мин 70 дБА 1675 г 3
VENT-25490.24VDC.3MRHB 100 Вт 4,2 А 3000 об/мин 29,1 м3/мин 61 дБА 1905г 3
VENT-22580.24VDC.9MRHB 86 Вт 3,6 А 3600 об/мин 21,3 м3/мин 69 дБА 2020 г 9 Круглые вентиляторы
VENT-28080.24VDC.7MRHB 100 Вт 4,2 А 2950 об/мин 32,2 м3/мин 74 дБА 2705 г 7
Круглые вентиляторы с крыльчаткой из магниевого сплава

Круглые вентиляторы с крыльчаткой из магниевого сплава

Напряжение питания: 220 VAC/50Гц.

Рабочая температура -20...+85 °C.

Тип подшипника: подшипник качения.

Модификация Pном. Iном. Скорость вращения Производительность(1) Уровень шума Вес Кол-во лопастей Форм-фактор
VENT-22260.220VAC.5MRHB 40 Вт 0,25 А 2800 об/мин 12,09 м3/мин 63 дБА 1635 г 5 Круглые вентиляторы

(1) – Любой из вентиляторов KIPPRIBOR серии VENT может быть изготовлен с одним из четырех уровней производительности L, M, N, X. Индекс производительности зашифрован в предпоследней букве маркировки вентилятора.

Уровни производительности вентиляторов KIPPRIBOR серии VENT на примере вентилятора VENT-12038.220VAC:

Модификация вентилятора Индекс производительности Производительность
VENT-12038.220VAC.MSLB L (низкая) 1,98 м3/мин
VENT-12038.220VAC.MSMB M (средняя) 2,2 м3/мин
VENT-12038.220VAC.MSHB H (высокая) 2,37 м3/мин
VENT-12038.220VAC.MSXB X (максимальная) 2,97 м3/мин

Защитные решетки совместимые с вентиляторами KIPPRIBOR серии VENT:

Модель вентилятора Модель защитной решетки
Металлические Пластиковые
VENT-8025.220VAC.7PSHB FG-08 PB-08
VENT-8038.220VAC.5PSHB FG-08 PB-08
VENT-9225.220VAC.7PSHB.C40 FG-09 PB-09
VENT-9238.220VAC.5PSHB FG-09 PB-09
VENT-12738.220VAC.7PSHB FG-12 PB-12
VENT-12038.220VAC.5MSMB FG-12 PB-12
VENT-12038.220VAC.5MSHB FG-12 PB-12
VENT-12038.220VAC.5MSLB FG-12 PB-12
VENT-17251.220VAC.5MOHB FG-17B PB-17
VENT-17255.220VAC.5MOHB FG-17B PB-17
VENT-17255.220VAC.7MOHB FG-17B PB-17
VENT-18065.220VAC.7MSHB FG-18A -
VENT-18065.220VAC.7MSHB.SA FG-18A -
VENT-18065.24VDC.MSHB FG-18A -

Аэродинамические характеристики вентиляторов KIPPRIBOR серии VENT:

Вентиляторы с пластиковой крыльчаткой Вентиляторы с крыльчаткой из магниевого сплава

VENT-8025.220VAC.7PSHB

Аэродинамические характеристики VENT-8025.220VAC.PSHB

VENT-12038.220VAC.5MSMB

Аэродинамические характеристики VENT-12038.220VAC.MSMB

VENT-8038.220VAC.5PSHB

Аэродинамические характеристики VENT-8038.220VAC.PSHB

VENT-12038.220VAC.5MSHB

Аэродинамические характеристики VENT-12038.220VAC.MSHB

VENT-9225.220VAC.7PSHB.C40

Аэродинамические характеристики VENT-9225.220VAC.7PSHB.C40

VENT-12038.220VAC.5MSLB

Аэродинамические характеристики VENT-12038.220VAC.5MSLB

VENT-9238.220VAC.5PSHB

Аэродинамические характеристики VENT-9238.220VAC.PSHB

VENT-15051.220VAC.5MSHB

Аэродинамические характеристики VENT-15051.220VAC.MSHB

VENT-12738.220VAC.7PSHB

Аэродинамические характеристики VENT-12738.220VAC.PSHB

VENT-17251.220VAC.5MOHB.H10

Аэродинамические характеристики VENT-17251.220VAC.MOHB

VENT-16065.220VAC.7MSHB

Аэродинамические характеристики VENT-16065.220VAC.7MSHB

VENT-17255.220VAC.5MOHB

Аэродинамические характеристики VENT-17255.220VAC.5MOHB

VENT-18065.220VAC.7MSHB

Аэродинамические характеристики VENT-18060.220VAC.PSHB

VENT-18065.220VAC.MSHB.SA

Аэродинамические характеристики VENT-18060.220VAC.MSHB

VENT-17255.220VAC.7MOHB

Аэродинамические характеристики VENT-17255.220VAC.7MOHB

VENT-20872.220VAC.7MHSB

Аэродинамические характеристики VENT-20872.220VAC.7MHSB

VENT-22260.24VDC.5MRHB

Аэродинамические характеристики VENT-22260.24VDC.5MRHB

VENT-22260.220VAC.5MRHB

Аэродинамические характеристики VENT-22260.220VAC.5MRHB

VENT-22280.24VDC.3MRHB

Аэродинамические характеристики VENT-22280.24VDC.3MRHB

VENT-22580.24VDC.9MRHB

Аэродинамические характеристики VENT-22580.24VDC.9MRHB

VENT-25490.24VDC.3MRHB

Аэродинамические характеристики VENT-25490.24VDC.3MRHB

VENT-28080.24VDC.7MRHB

Аэродинамические характеристики VENT-28080.24VDC.7MRHB


Габаритные и установочные размеры вентиляторов KIPPRIBOR серии VENT:

VENT-8025.220VAC.7PSHB

Габаритные и установочные размеры VENT-8025.220VAC.PSHB

VENT-8038.220VAC.7PSHB

Габаритные и установочные размеры VENT-8038.220VAC.PSHB

VENT-9225.220VAC.7PSHB.C40

Габаритные и установочные размеры VENT-9225.220VAC.7PSHB.C40

VENT-16065.220VAC.7MSHB

Габаритные и установочные размеры VENT-16065_220VAC_7MSHB

VENT-9238.220VAC.PSHB

Габаритные и установочные размеры VENT-9238.220VAC.PSHB

VENT-12038.220VAC.MSHB(MSMB)

Габаритные и установочные размеры VENT-12038.220VAC.MSHB(MSMB)

VENT-12738.220VAC.PSHB

Габаритные и установочные размеры VENT-12738.220VAC.PSHB

VENT-15051.220VAC.PSHB

Габаритные и установочные размеры VENT-15051.220VAC.PSHB

VENT-17255.220VAC.5MOHB

Габаритные и установочные размеры VENT-17255.220VAC.5MOHB

VENT-17255.220VAC.7MOHB

Габаритные и установочные размеры VENT-17255.220VAC.7MOHB

VENT-17251.220VAC.MOHB

Габаритные и установочные размеры VENT-17251.220VAC.MOHB

VENT-18065.220VAC.PSMB(PSHB)

Габаритные и установочные размеры VENT-18060.220VAC.PSMB(PSHB)

VENT-20872.24VDC.5MSHB

Габаритные и установочные размеры VENT-20872.24VDC.5MSHB

VENT-20872.220VAC.7MSHB

Габаритные и установочные размеры VENT-20872.220VAC.7MSHB

VENT-22260.24VDC.5MRHB

Габаритные и установочные размеры VENT-22260.24VDC.5MRHB

VENT-22260.220VAC.5MRHB

Габаритные и установочные размеры VENT-22260.220VAC.5MRHB

VENT-22280.24VDC.3MRHB

Габаритные и установочные размеры VENT-22280.24VDC.3MRHB

VENT-22580.24VDC.9MRHB

Габаритные и установочные размеры VENT-22580.24VDC.9MRHB

VENT-25490.24VDC.3MRHB

Габаритные и установочные размеры VENT-25490.24VDC.3MRHB

VENT-28080.24VDC.7MRHB

Габаритные и установочные размеры VENT-28080.24VDC.7MRHB


Комплект поставки:

Вентилятор – 1 шт.

Паспорт – 1 шт.

Гарантийный талон – 1 шт.

Руководство по эксплуатации – 1 шт.

Расшифровка условного обозначения:

Расшифровка условного обозначения

Например: VENT17251-220VAC.MOHB.H10

Вы заказали: вентилятор охлаждения KIPPRIBOR серии VENT с габаритными размерами 172х51 мм, с напряжением питания 220 VAC/50 Гц, с крыльчаткой из магниевого сплава, овальной формы, высокой производительности, с подшипником качения и расширенным температурным диапазоном -10…+100 °C.


Вентиляторы охлаждения ВЕНТ (сняты с производства)
Вентиляторы KIPPRIBOR серии BEHT предназначены для установки на вентиляционные решетки шкафов управления и радиаторы охлаждения электронного оборудования, в том числе радиаторы для твердотельных реле.
