Шаровые краны BELIMO

2-ходовый регулирующий шаровой кран, DN15…50, внутренняя резьба 3-ходовый регулирующий шаровой кран DN 15…50, внутренняя резьба приводы BELIMO

Шаровые регулирующие краны и приводы BELIMO используются в качестве исполнительных механизмов в системах автоматического регулирования и управления технологическими процессами путем изменения расхода теплоносителя или хладоагента. Наиболее широко применяются в системах вентиляции, кондиционирования и отопления (HVAC).

Отличительной чертой регулирующих кранов BELIMO является равнопроцентная характеристика, которая обеспечивает линейную взаимосвязь между выходом тепла и положением открытия крана благодаря наличию специального корректирующего диска. В дополнение ко всему, краны BELIMO значительно выигрывают по цене, по сравнению с традиционными седельными клапанами, имеющими идентичную равнопроцентную характеристику. Использование шаровых регулирующих кранов совместно с ПИД регуляторами ОВЕН дает максимальную точность при поддержании температуры. Данные шаровые краны рекомендуются для использования с такими приборами ОВЕН, как ТРМ12, ТРМ212, ТРМ32, ТРМ132М, ТРМ232М, ТРМ33, ТРМ133, ТРМ133М и др.

2-ходовый регулирующий шаровой кран

  • открытые и закрытые системы горячей и холодной воды
  • для плавного регулирования воды в системах подготовки воздуха и отопления
  • полностью герметичен

3-ходовый регулирующий шаровой кран

  • закрытые системы горячей и холодной воды
  • для плавного регулирования воды в системах подготовки воздуха и отопления
  • полностью герметичен (регулирующий канал А—АВ)

Управление

Регулирующий клапан управляется при помощи поворотного электропривода. Поворотные электроприводы управляются стандартным сигналом 0…10 В= или по 3-позиционной схеме и поворачивают шар внутри крана – регулирующее устройство – в открытое положение согласно управляющему сигналу. Кран открывается в направлении против часовой стрелки и закрывается по часовой стрелке.

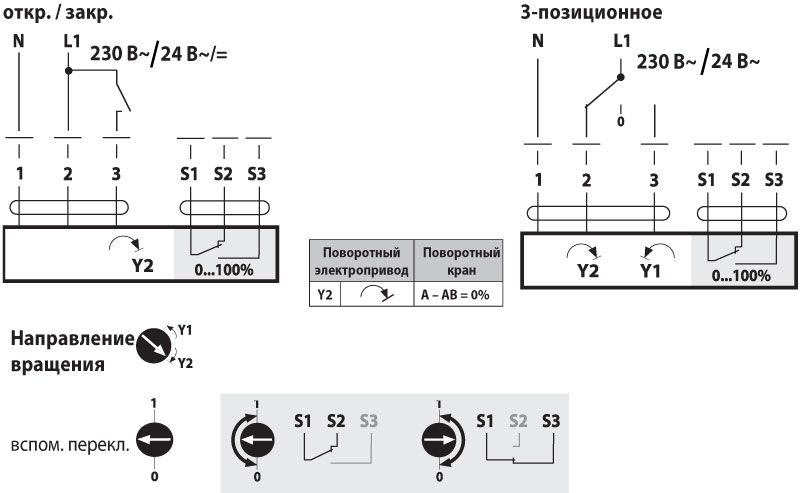

Схема подключения приводов

схема подключения приводов схема подключения приводов
Наминальное напряжение 230 В или 24 В. Управление: откр./закр. , трехпозиционное управление Наминальное напряжение 24 В. Управление: плавная регулировка 0...10 В=
