Вводы кабельные

Вводы кабельные MG (IP68)  Вводы кабельные PG (IP54)

Вводы кабельные MG (IP68)

Вводы кабельные PG (IP54)

Предназначены для надежной фиксации кабелей и проводов при их вводе в различное электротехническое оборудование с целью повышения эксплуатационной надежности. Кабельные вводы типов PG и MG отличаются степенью защиты (IP54 и IP68) и конструкцией. Все кабельные вводы изготовлены из первичного полиамида 66 (PA66), устойчивы к нефтепродуктам, смазочным материалам, органическим растворителям, отличаются ударопрочностью и стойкостью к растрескиванию.

Вводы кабельные MG (IP68)

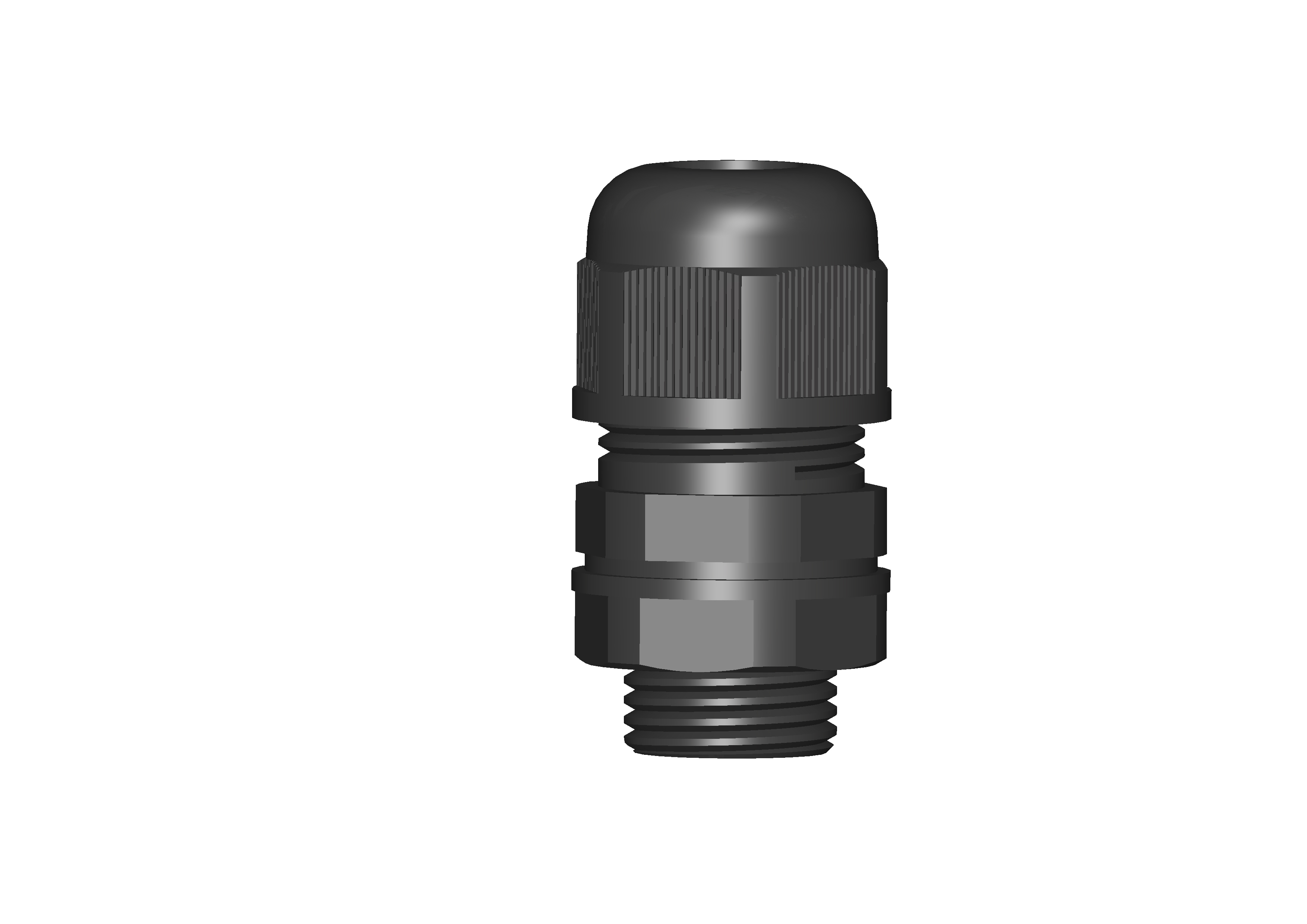

Кабельные вводы MG

Кабельные вводы MG являются герметичными, пылевлагозащищенными, имеют степень защиты IP68. Пыль не может попасть в устройство. Устройство может работать при длительном погружении в воду на глубину более 1м.

Кабельные вводы MG

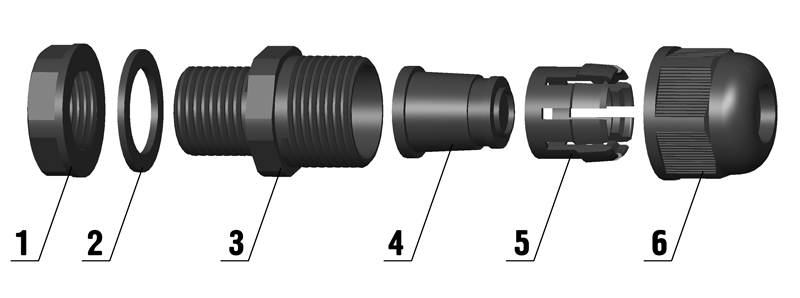

Кабельный ввод MG состоит: из фиксирующей гайки 1, уплотнительного кольца 2, корпуса кабельного ввода  3, уплотнительного элемента с защитной мембраной 4, муфты с прижимными лепестками 5, гайки уплотнения 6. Герметизация обеспечивается упругими свойствами материала уплотнительных элементов и конструкцией зубчатой муфты 5. При навинчивании гайки уплотнения 6 на корпус кабельного ввода 3 лепестки зубчатой муфты 5 сжимаются, сдавливая уплотнитель 4 и плотно фиксируя кабель внутри кабельного ввода.

Серия MG

  • Материал: первичный полиамид 66 (PA66);
  • Допустимая температура при нахождении в статичном состоянии: -40°С+100°С;
  • Рабочая температура: -35°С+80°С;
  • Проходят тест на возгорание при 850°С;
  • Наличие мембраны и уплотнительного кольца.
 Кабельные вводы MG Кабельные вводы MG размеры





Артикул и Наименование Цвет Количество в групповой упаковке, шт Диаметр подключаемого кабеля, мм Диаметр отверстия в колпачке Длина резьбы Высота до поверхности установки Диаметр резьбы Размер под ключ Отверстие под установку Шаг резьбы
D, мм GL, мм H, мм AG, мм мм мм мм
MT-MG12, Ввод кабельный  MG12, IP68 черный

40

 4,5-8 8,4+0,3 9 27 12 17 12-12,3 1,5
MT-MG16, Ввод кабельный  MG16, IP68 черный 40 6-10 10+0,3 15 32 16  22  16-16,3 1,5
MT-MG20, Ввод кабельный  MG20, IP68 черный 40 9-14  14+0,3 15  37  20  26  20-20,3  1,5
MT-MG25, Ввод кабельный  MG25, IP68  черный 20 13-18  18+0,3  15  38  25  32  25-25,3  1,5
MT-MG32, Ввод кабельный  MG32, IP68 черный 20 18-25  25,2+0,3 15  40  32  41  32-32,3  1,5
MT-MG40, Ввод кабельный  MG40, IP68  черный 10 24-30  30,2+0,3 20  46  40  50  40-40,3  1,5
MT-MG50, Ввод кабельный  MG50, IP68 черный 10 30-40  40,1+0,3 23  55  50  60  50-50,3  1,5
MT-MG63, Ввод кабельный  MG63, IP68  черный 5 40-50  50+0,3  24  60  63  73  60-60,3  1,5

Вводы кабельные PG (IP54)

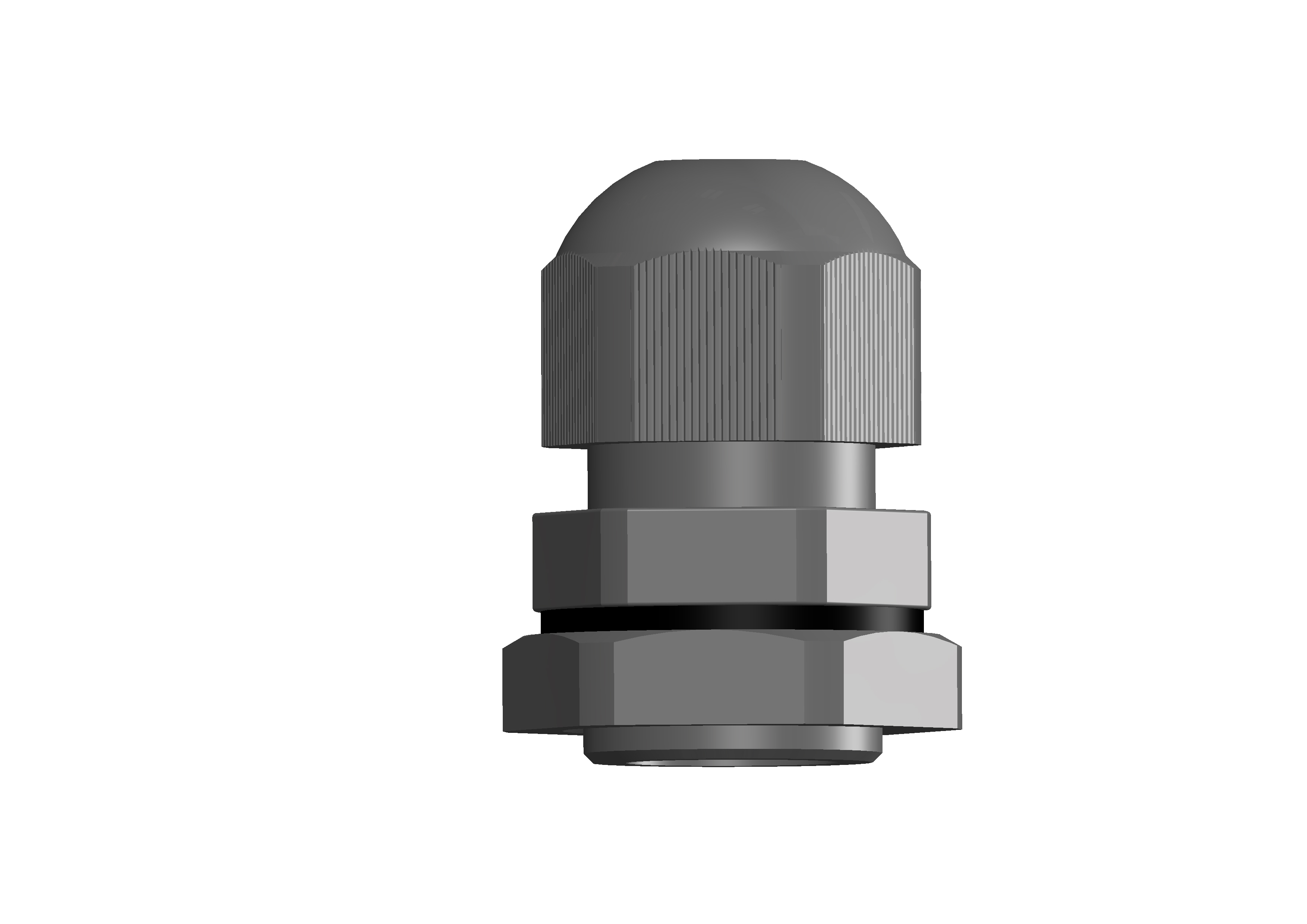

Кабельные вводы PG

Кабельные вводы PG имеют степень защиты IP54. Некоторое количество пыли может проникать внутрь, однако это не нарушает работу устройства. Защита от брызг, падающих в любом направлении.

Кабельные выводы PG

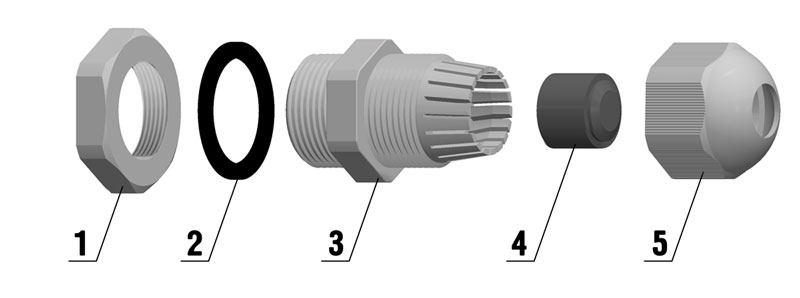

Кабельный ввод PG состоит из фиксирующей гайки 1, уплотнительного кольца 2, корпуса кабельного ввода 3, уплотнительного элемента с защитной мембраной 4, гайки уплотнения 5.

Серия PG

  • Материал: первичный полиамид 66 (PA66);
  • Допустимая температура при нахождении в статичном состоянии: -40°С+100°С;
  • Рабочая температура: -35°С+80°С;
  • Проходят тест на возгорание при 850°С;
  • Наличие мембраны и уплотнительного кольца.
  Кабельные вводы PG  Кабельные вводы MG размеры


Артикул и Наименование Цвет Количество в групповой упаковке, шт Диаметр подключаемого кабеля, мм Диаметр отверстия в колпачке Длина резьбы Высота до поверхности установки Диаметр резьбы Размер под ключ Отверстие под установку
D, мм GL, мм H, мм AG, мм мм мм
MT-PG7, Ввод кабельный  PG7, IP54 серый 40 3-6,5 6,5+0,3 8 22 12,5 15 12,5-12,8
MT-PG9, Ввод кабельный  PG9, IP54 серый 40 4-8 8,4+0,3 8,2 24 15,2 19 15,2-15,5
MT-PG11, Ввод кабельный  PG11, IP54 серый 40 5-10 10+0,3 8,6 26 18,6 22 18,6-18,9
MT-PG135, Ввод кабельный  PG13,5, IP54  серый 40 6,7-12 12,2+0,3 9 27 20,4 24 20,4-20,7
MT-PG16, Ввод кабельный PG16, IP54 серый 40 10,2-14 14+0,3 10 29 22,5 27 22,5-22,8
MT-PG19, Ввод кабельный  PG19, IP54  серый 40 12-15 15,8+0,3 10 30 23,9 27 23,9-24,2
MT-PG21, Ввод кабельный  PG21, IP54 серый 20 13-18 18+0,3 10 35 28,3 33 28,3-28,6
MT-PG25, Ввод кабельный  PG25, IP54  серый 20 15-21 21,2+0,3 11 33 30 35 30-30,3
MT-PG29, Ввод кабельный  PG29, IP54  серый 10 18,5-25 25,2+0,3 12 40 37 42 37-37,3
MT-PG36, Ввод кабельный  PG36, IP54  серый 10 23-32 32,6+0,3 14 48 47 53 47-47,3
MT-PG42, Ввод кабельный  PG42, IP54  серый 10 32,7-38 38,5+0,3 14 50 54 60 54-54,3
MT-PG48, Ввод кабельный  PG48, IP54  серый 5 37-44 44+0,3 16,6 51 59,3 65 59,3-59,6
