Панельный программируемый логический контроллер ОВЕН СПК210. В РАЗРАБОТКЕ!

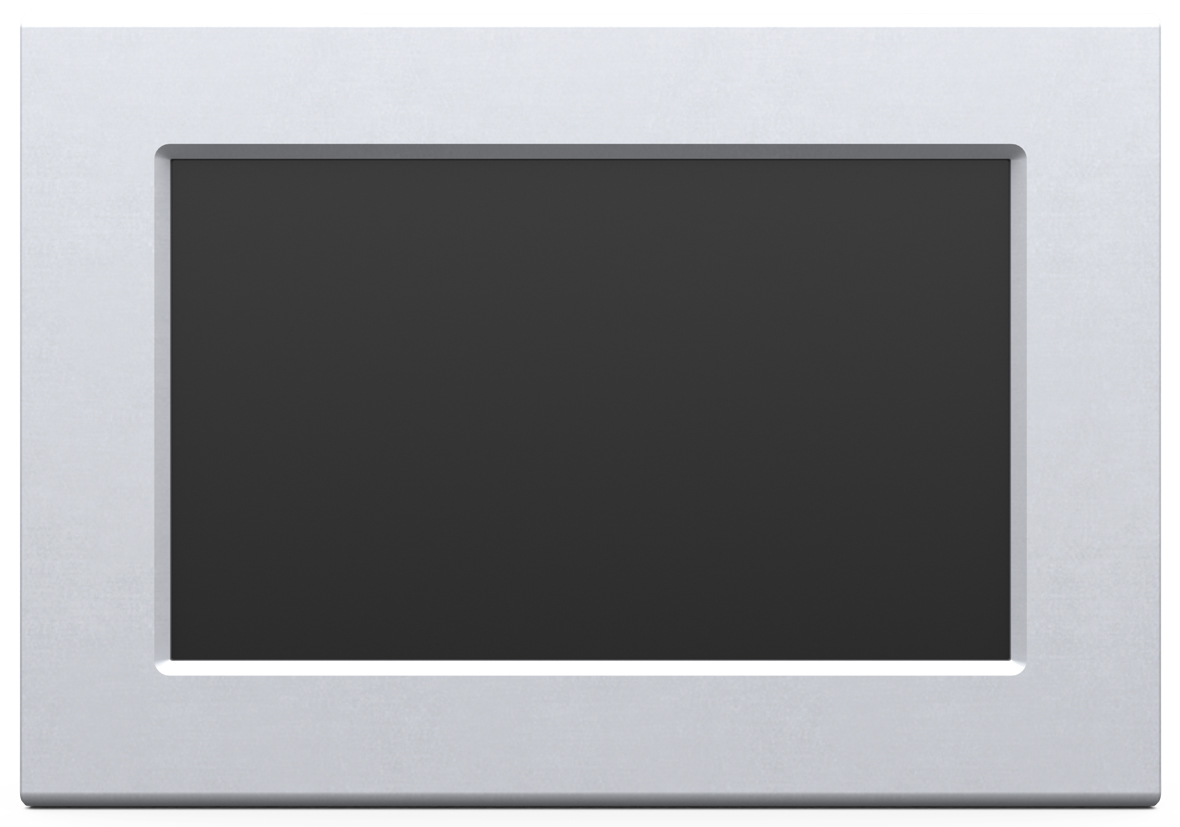

Панельный программируемый логический контроллер ОВЕН СПК210

СПК210-х.хх.10

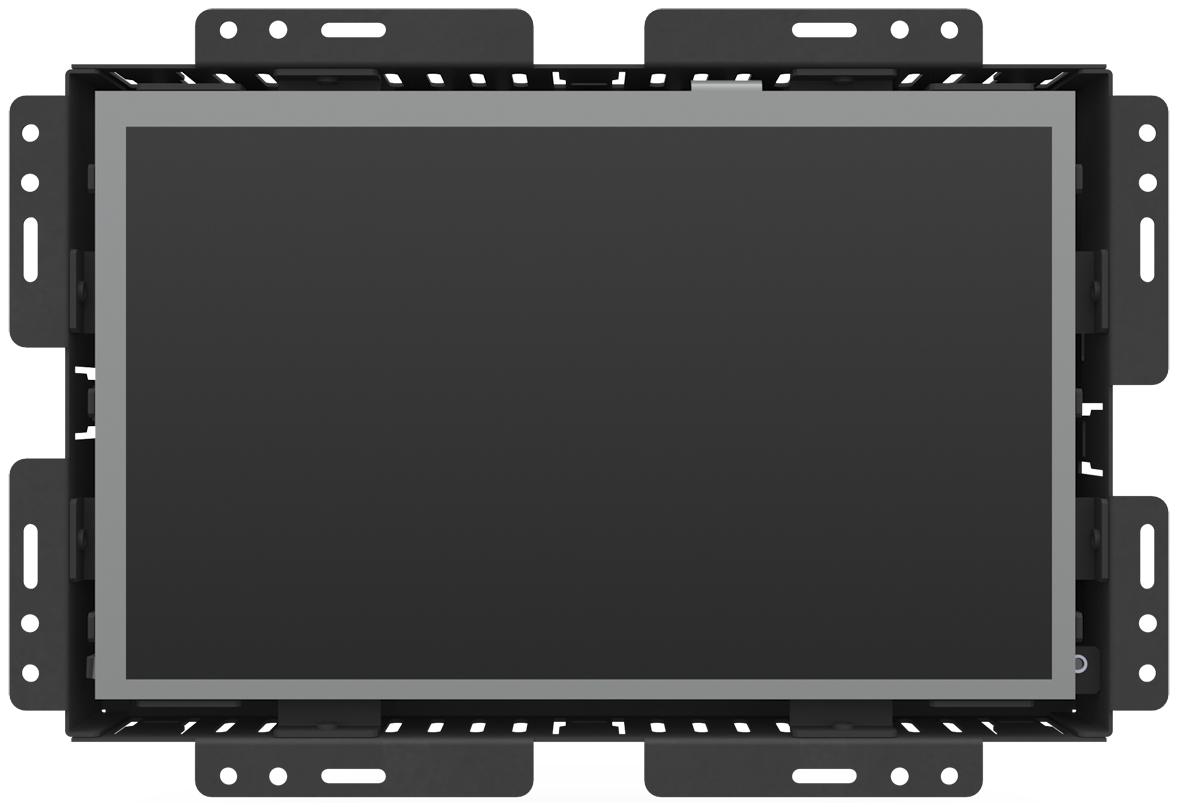

Панельный программируемый логический контроллер ОВЕН СПК210

СПК210-х.хх.11

Панель оператора ОВЕН СПК 210

СПК210-х.хх.21

Панель оператора со встроенным и сенсорным управлением ОВЕН СПК210 представляет собой устройство класса человеко-машинный интерфейс со встроенными функциями свободно программируемого контроллера. СПК2хх предназначен для создания автоматизированных систем управления технологическими процессами в различных областях промышленности, энергетики, ЖКХ и транспорте.


Отличительные характеристики

  • Панель оператора и программируемый логический контроллер в одном корпусе
  • Графический экран с диагональю 10 дюймов
  • Количество цветов 65535
  • Сенсорное управление экраном
  • Дополнительные кнопки управления со светодиодной индикацией
  • Четыре независимых последовательных интерфейса RS-232, RS-485, CAN* для связи с внешним оборудованием
  • Встроенная операционная система Linux
  • Поддержка протоколов Modbus/OWEN/Can-open**

* - опционально, зависит от модификации изделия.

** - зависит от выбранной среды программирования и системы исполнения контроллера.


Основные функциональные возможности

  • Объединение функций  ПЛК и графической панели оператора позволяют сэкономить пространство в щите управления и стоимость системы управления в целом.
  • Разработка программ и алгоритмов управления в единой среде программирования позволяет сократить сроки разработки за счет использования одних и тех же переменных системы, тем самым экономит человеческие и финансовые ресурсы исполнителя.
  • Сенсорный экран управления – позволяет создавать элементы управления технологическим процессом в удобных для пользователя местах. Осуществлять необходимые подписи и комментарии к элементам управления.
  • Дополнительные кнопки управления в совокупности со светодиодной индикацией состояния. Позволяют сделать полноценную замену кнопок управления расположенных на лицевой панели щита управления. При этом ресурс срабатывания и устойчивость кнопок к воздействиям персонала значительно превосходят ресурсы кнопок реализованных с помощью сенсорного экрана.
  • Программное переключение режимов работы универсальных интерфейсов RS-232/RS-485 – позволяют не оговаривать исполнение панели в момент заказа и сократить количество ЗИП на складе.
  • Разъемные клеммы для RS-485 (CAN) – обеспечивают удобное и надежное крепление линий связи интерфейсов полевых шин.
  • Индикация состояния обмена по последовательным интерфейсам на лицевой панели позволяет идентифицировать состояние линий связи с внешними устройствами, не прибегая к вскрытию щита управления.
  • Встроенный интерфейс Ethernet – позволяет объединять в единую локальную сеть и сеть интернет несколько устройств и обеспечивает скоростной обмен информацией между ними.
  • Операционная система – дает возможность использовать стандартные программные средства для увеличения функциональных возможностей изделия.
  • Полномодемный порт RS-232 позволяет подключать к СПК210 устройства, не поддерживающие работу по 3-проводному интерфейсу RS-232: весы, расходомеры, теплосчетчики, модемы и пр.


Программирование

Программирование контроллеров осуществляется в профессиональной, распространенной среде

CoDeSys v.3.5, максимально соответствующей стандарту МЭК 61131:

  • поддержка 5 языков программирования, для специалистов любой отрасли;
  • мощное средство разработки и отладки комплексных проектов автоматизации на базе контроллеров;
  • функции документирования проектов;
  • количество логических операций ограничивается только количеством свободной памяти контроллера;
  • практически неограниченное количество используемых в проекте счетчиков, триггеров, генераторов.
