Логический клапан "или" ES



Прибор для управления воздушным потоком

  • Рабочее давление: 0,15…1 МПа
  • Максимальное давление: 1,2 МПа
  • Тонкость очистки воздуха не менее 25 мкм
  • Материал уплотнения: NBR
  • Рабочая температура: −5...60°C
  • Присоединение: G⅛"...G1"
  • Смазка не требуется
  • ПОДРОБНОЕ ОПИСАНИЕ
  • Логический клапан "или" ES предназначен для управления воздушным потоком
    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
    Параметр Значение
    Рабочее давление  0,15…1 МПа
    Максимальное давление 1,2 МПа
    Материал уплотнения  NBR
    Рабочая температура  −5...60°C
    Уплотнение  NBR
    Присоединение  G⅛"...G1"

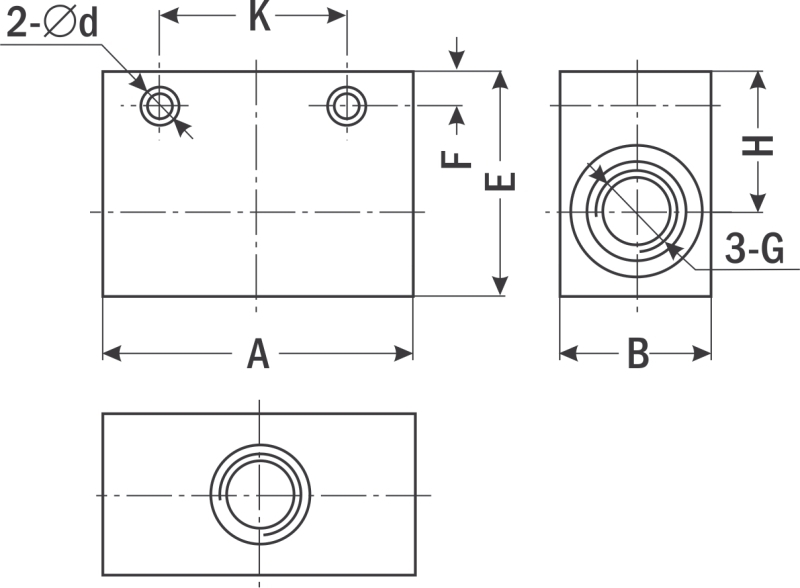

    Габаритные размеры
    Модель  Размеры, мм
    A B ∅ d E F H K
    ES-6  G⅛"  54  25  4,8  40  25  36
    ES-8  G¼"
    ES-10  G⅜"  70  34  50  31  48
    ES-15  G½"
    ES-20  G¾"  93  50  70  10  42  72
    ES-25  G1"

    Версия: 2014-10-13-КВА
