Соединительные элементы

Прямой шестигранный фитинг без уплотнительного кольца EPC

Прямой шестигранный фитинг без уплотнительного кольца для соединения различных элементов пневматических систем

  • Тип присоединения: трубка – наружная резьба
  • Внешний диаметр присоединяемой трубки: 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм
  • Присоединительная резьба: M5, M6, K⅛", K¼", K⅜", K½"
  • Рабочее давление: 0…0,8 МПа







ПОДРОБНОЕ ОПИСАНИЕ
Прямой шестигранный фитинг без уплотнительного кольца EPC предназначен для соединения различных элементов пневматических систем
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:



Параметр Значение
Тип присоединения  Трубка – наружная резьба
Внешний диаметр присоединяемой трубки 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм
Присоединительная резьба M5, M6, K⅛", K¼", K⅜", K½"
Рабочее давление  0…0,8 МПа

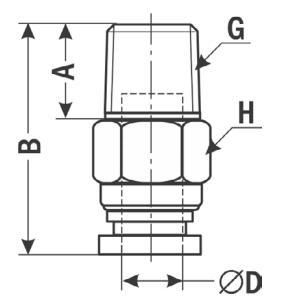

Габаритные размеры
Модель Размеры, мм
A  B  ∅ D  G  H
EPC-04 4; 4; 7; 8  20; 20; 20; 21  4  M5, M6, K⅛", K¼"  10; 10; 10; 14
EPC-06 4; 4; 7; 8;10; 12  22; 22; 22; 21; 22; 24  6  M5, M6, K⅛", K¼", K⅜", K½"  12; 12; 12; 14; 17; 21
EPC-08 7; 9; 9; 11  27; 25; 24; 25,5  8  K⅛", K¼", K⅜", K½"  14; 14; 17; 21
EPC-10 7; 9; 9; 11  29; 32; 29; 27  10  17; 17; 17; 21
EPC-12 7; 9; 10; 11,5  30; 33; 30; 30 12  19; 19; 19; 21
EPC-14 10; 12  38; 35  14  K⅜", K½"  22; 22
EPC-16 10; 13,5  35,5; 33  16  24; 24
Версия: 2014-10-09-КВА

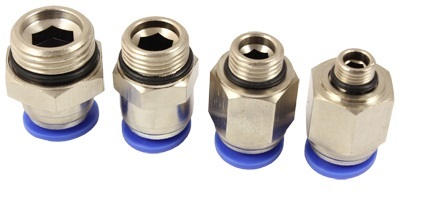

Прямой шестигранный фитинг с уплотнительным кольцом EPC-G

Прямой шестигранный фитинг с уплотнительным кольцом для соединения различных элементов пневматических систем
  • -Тип присоединения: трубка – наружная резьба
  • -Внешний диаметр присоединяемой трубки: 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм
  • -Присоединительная резьба: M5, M6, G⅛", G¼", G⅜", G½"
  • -Рабочее давление: 0…0,8 МПа
ПОДРОБНОЕ ОПИСАНИЕ
Прямой шестигранный фитинг с уплотнительным кольцом EPC-G предназначен для соединения различных элементов пневматических систем
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Параметр Значение
Тип присоединения  Трубка – наружная резьба
Внешний диаметр присоединяемой трубки 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм
Присоединительная резьба M5, M6, G⅛", G¼", G⅜", G½"
Рабочее давление  0…0,8 МПа

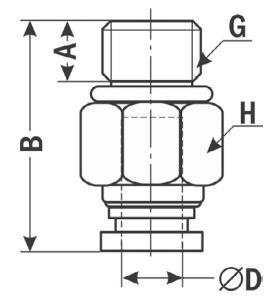

Габаритные размеры
Модель Размеры, мм
A  B  ∅ D  G  H
EPC-G-04 3; 4; 6; 6  21; 21; 21; 21 4  M5, M6, G⅛", G¼"  10; 10; 10; 17
EPC-G-06 3; 4; 4; 6; 6; 7  22; 22; 24; 22,5; 21; 23 6  M5, M6, G⅛", G¼", G⅜", G½"  12; 12; 12; 16; 19; 21
EPC-G-08 4; 6; 6,5; 7  25; 25; 24; 24 8  G⅛", G¼", G⅜", G½" 14; 14; 19; 21
EPC-G-10 4; 5; 7; 7  31,5; 31,5; 28; 29 10  17; 17; 19; 24
EPC-G-12 7; 7; 6,5; 7  30,5; 31; 30,5; 30 12  17; 17; 19; 24
EPC-G-14 6; 6; 7  33,5; 36; 35 14  G⅜", G½" 22; 22; 22
EPC-G-16 6,5; 6,5; 7  35,5; 35,5; 36 16  24; 24; 24

Версия: 2014-10-09-КВА

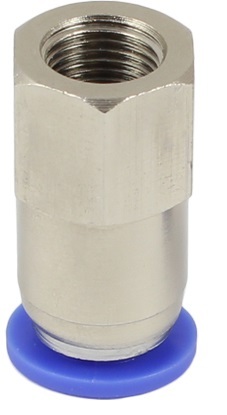

Прямой шестигранный фитинг без уплотнительного кольца EPCF

Прямой шестигранный фитинг без уплотнительного кольца для соединения различных элементов пневматических систем

  • -Тип присоединения: трубка – внутренняя резьба
  • -Внешний диаметр присоединяемой трубки: 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм
  • -Присоединительная резьба: M5, M6, G⅛", G¼", G⅜", G½"
  • -Рабочее давление: 0…0,8 МПа







  • ПОДРОБНОЕ ОПИСАНИЕ
    Прямой шестигранный фитинг без уплотнительного кольца EPCF предназначен для соединения различных элементов пневматических систем
    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
    Параметр Значение
    Тип присоединения  Трубка – внутренняя резьба
    Внешний диаметр присоединяемой трубки 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм
    Присоединительная резьба M5, M6, G⅛", G¼", G⅜", G½"
    Рабочее давление  0…0,8 МПа

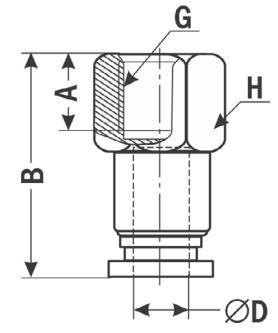

    Габаритные размеры
    Модель  Размеры, мм
    A  B ∅ D G  H
    EPCF-04 5; 5; 8; 10,5  21; 21; 23; 24,5 4  M5, M6, G⅛", G¼"  10; 10; 12; 17
    EPCF-06 5; 5; 8; 10,5; 11; 12,5  23; 23; 24,5; 29,5; 28; 29,5 6  M5, M6, G⅛", G¼", G⅜", G½"  12; 12; 12; 16; 19; 24
    EPCF-08 8; 10,5; 11; 12,5  29; 31,5; 31,5; 35 8  G⅛", G¼", G⅜", G½"  14; 17; 19; 24
    EPCF-10 8; 10,5; 11; 12,5  29; 31; 32; 33 10  17; 17; 19; 24
    EPCF-12 8; 10,5; 11; 12,5  29,5; 32; 32,5; 34 12  19; 19; 19; 24
    EPCF-14 11; 12,5  34; 35,5 14  G⅜", G½"  19; 24
    EPCF-16 11; 12,5 35; 36,5  16  19; 24

    Версия: 2014-12-24-КВА

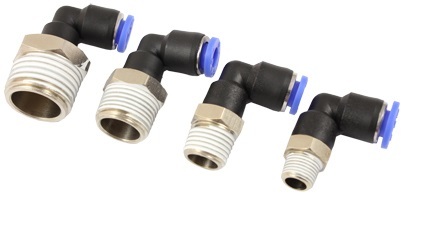

    Угловой шестигранный фитинг без уплотнительного кольца EPL

    Угловой шестигранный фитинг без уплотнительного кольца для соединения различных элементов пневматических систем

    • -Тип присоединения: трубка – наружная резьба
    • -Внешний диаметр присоединяемой трубки: 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм
    • -Присоединительная резьба: M5, M6, K⅛", K¼", K⅜", K½"
    • -Рабочее давление: 0…0,8 МПа
    • ПОДРОБНОЕ ОПИСАНИЕ
      Угловой шестигранный фитинг без уплотнительного кольца EPL предназначен для соединения различных элементов пневматических систем
      ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
      Параметр Значение
      Тип присоединения  Трубка – наружная резьба
      Внешний диаметр присоединяемой трубки 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм
      Присоединительная резьба M5, M6, K⅛", K¼", K⅜", K½"
      Рабочее давление  0…0,8 МПа

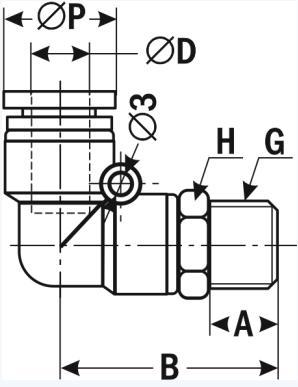

      Габаритные размеры
      Модель Размеры, мм
      A  B  ∅ D G  H  P
      EPL-04 4; 4; 7; 9; 10; 11 21; 21; 24,5; 33,5 4  M5, M6, K⅛", K¼"  10; 10; 10; 14  10,5
      EPL-06 4; 4; 7; 9; 10; 11 25; 25; 26; 29; 30; 37  6  M5, M6, K⅛", K¼", K⅜", K½"  12; 12; 12; 14; 17; 21 13,5
      EPL-08 7; 8,5; 9; 10,5  29; 32; 32; 33,5  8  K⅛", K¼", K⅜", K½"  14; 14; 17; 21  15,5
      EPL-10 7,5; 9; 9; 10,5  32; 32; 35; 37  10  17; 17; 17; 21  18,2
      EPL-12 7,5; 9; 9; 10,5  35; 36; 36; 38  12  19; 19; 19; 21  19,8
      EPL-14 10,5; 13,5  35; 36; 36; 38  14  K⅜", K½"  24; 24  23,2
      EPL-16 10,5; 13,5  42; 45  16  24; 24  25,8

      Версия: 2014-10-09-КВА

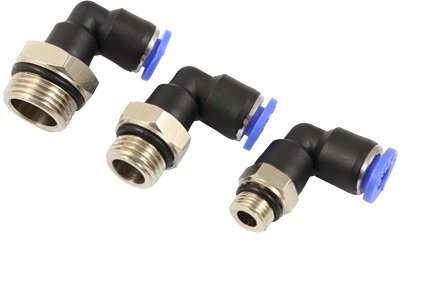

      Угловой шестигранный фитинг с уплотнительным кольцом EPL-G

      Угловой шестигранный фитинг с уплотнительным кольцом для соединения различных элементов пневматических систем

      • -Тип присоединения: трубка – наружная резьба
      • -Внешний диаметр присоединяемой трубки: 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм
      • -Присоединительная резьба: M5, M6, K⅛", K¼", K⅜", K½"
      • -Рабочее давление: 0…0,8 МП
      •
      ПОДРОБНОЕ ОПИСАНИЕ
      Угловой шестигранный фитинг с уплотнительным кольцом EPL-G предназначен для соединения различных элементов пневматических систем
      ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
      Параметр Значение
      Тип присоединения  Трубка – наружная резьба
      Внешний диаметр присоединяемой трубки 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм
      Присоединительная резьба M5, M6, K⅛", K¼", K⅜", K½"
      Рабочее давление  0…0,8 МПа

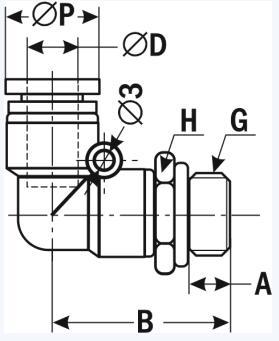

      Габаритные размеры
      Модель Размеры, мм
      A  B  ∅ D G  H  P
      EPL-G-04 4; 4; 7,5; 9  21; 21; 24,5; 26 4  M5, M6, G⅛", G¼"  10; 10; 10; 14  10,5
      EPL-G-06 3; 4; 4; 6; 7; 10,5  24; 25; 29;  32; 32; 32 6  M5, M6, G⅛", G¼", G⅜", G½"  12; 12; 12; 16; 19; 21  13,5
      EPL-G-08 4; 5; 6,5; 10,5  28; 30; 31; 33,5 8  G⅛", G¼", G⅜", G½" 14; 17; 19; 21  15,5
      EPL-G-10 9; 9; 10,5  35,5; 35,5; 37 10  17; 17; 21  18,2
      EPL-G-12 7,5; 9; 9; 10,5  35; 36; 36; 38 12  19; 19; 19; 21  19,8
      EPL-G-14 10,5; 13,5  41,6; 44,6 14  G⅜", G½" 24; 24  23,2
      EPL-G-16 10,5; 13,5  41,8; 44,8 16  24; 24  25,8

      Версия: 2014-10-09-КВА

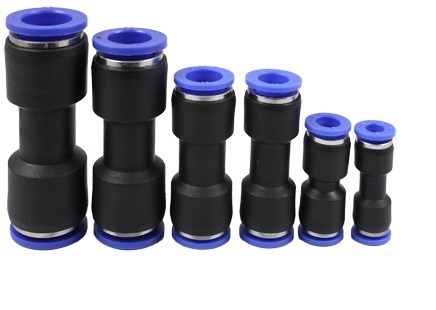

      Прямой круглый фитинг EPU

      Прямой круглый фитинг для соединения двух трубок одинакового диаметра

      • -Тип присоединения: трубка – трубка
      • -Внешний диаметр присоединяемой трубки: 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм
      • -Рабочее давление: 0…0,8 МПа

      ПОДРОБНОЕ ОПИСАНИЕ

      Прямой круглый фитинг EPU предназначен для соединения двух трубок одинакового диаметра
      ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
      Параметр Значение
      Тип присоединения  Трубка – трубка
      Внешний диаметр присоединяемой трубки 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм
      Рабочее давление  0…0,8 МПа

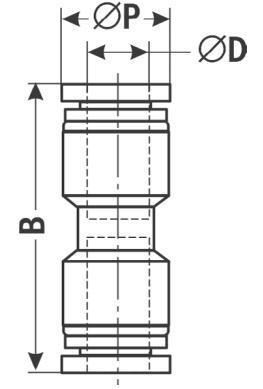

      Габаритные размеры
      Модель  B, мм  D, мм  Р, мм
      EPU-04  39  4  11
      EPU-06  37,5 ± 2,5 6  12,8 ± 0,8
      EPU-08  40 ± 2 8  14,8 ± 0,8
      EPU-10  49,5 ± 6,5 10  18 ± 0,6
      EPU-12  57 12  20
      EPU-14  69 14  24,5
      EPU-16  75 16  26,5

      Версия: 2014-10-09-КВА

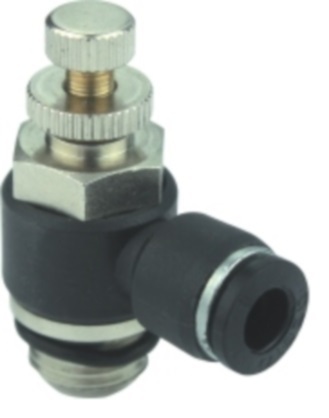

      Угловой фитинг ESC с дросселем

      Угловой фитинг с дросселем без уплотнительного кольца для соединения различных элементов пневматических систем

      • Тип присоединения: трубка – наружная резьба
      • Внешний диаметр присоединяемой трубки: 6 мм, 8 мм
      • Присоединительная резьба: G⅛", G¼"
      • Рабочее давление: 0…0,8 МПа

      ПОДРОБНОЕ ОПИСАНИЕ

      Угловой фитинг ESC с дросселем без уплотнительного кольца предназначен для соединения различных элементов пневматических систем

      ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИК

      Параметр Значение
      Тип присоединения  Трубка – наружная резьба
      Внешний диаметр присоединяемой трубки 6 мм, 8 мм
      Присоединительная резьба  G⅛", G¼"
      Рабочее давление  0…0,8 МПа

      Версия: 2014-12-12-КВА

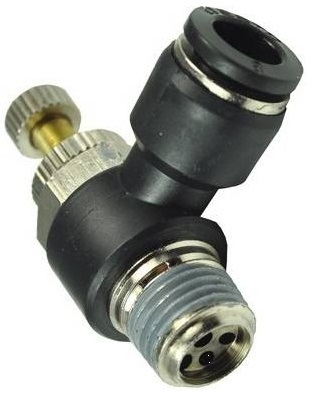

      Угловой фитинг ESC с дросселем

      Угловой фитинг с дросселем без уплотнительного кольца для соединения различных элементов пневматических систем

      • Тип присоединения: трубка – наружная резьба
      • Внешний диаметр присоединяемой трубки: 6 мм, 8 мм
      • Присоединительная резьба: K⅛", K¼"
      • Рабочее давление: 0…0,8 МПа

      ПОДРОБНОЕ ОПИСАНИЕ

      Угловой фитинг ESC с дросселем без уплотнительного кольца предназначен для соединения различных элементов пневматических систем
      ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
      Параметр Значение
      Тип присоединения  Трубка – наружная резьба
      Внешний диаметр присоединяемой трубки 6 мм, 8 мм
      Присоединительная резьба  K⅛", K¼"
      Рабочее давление  0…0,8 МПа

      Версия: 2014-12-12-КВА

      Угловой фитинг EPV

       Угловой фитинг для соединения двух трубок одинакового диаметра

      • Тип присоединения: трубка – трубка
      • Внешний диаметр присоединяемой трубки: 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм
      • Рабочее давление: 0…0,8 МПа
      ПОДРОБНОЕ ОПИСАНИЕ
      Угловой фитинг EPV предназначен для соединения двух трубок одинакового диаметра
      ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
      Параметр Значение
      Тип присоединения  Трубка – трубка
      Внешний диаметр присоединяемой трубки 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм
      Рабочее давление  0…0,8 МПа

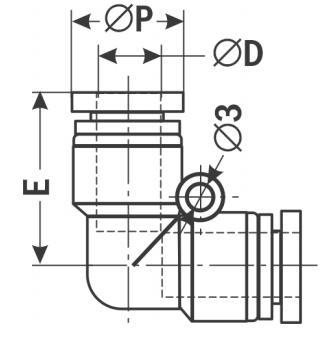

      Габаритные размеры
      Модель  D, мм  E, мм  Р, мм
      EPV-04  4  17,3  10,5
      EPV-06  6  20,5  12
      EPV-08  8  22,5  14
      EPV-10  10  27,5  18,2
      EPV-12  12  27,5  19,8
      EPV-14  14  31  23,2
      EPV-16  16  32,6 23,2

      Версия: 2014-10-09-КВА

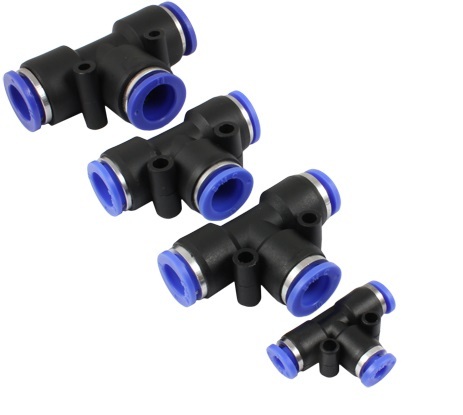

      Фитинг-тройник EPE

      Фитинг-тройник для соединения трех трубок одинакового диаметра

      • Тип присоединения: 3 трубки
      • Внешний диаметр присоединяемой трубки: 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм
      • Рабочее давление: 0…0,8 МПа

      ПОДРОБНОЕ ОПИСАНИЕ

      Фитинг-тройник EPE предназначен для соединения трех трубок одинакового диаметра
      ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
      Параметр Значение
      Тип присоединения 3 трубки
      Внешний диаметр присоединяемой трубки 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм
      Рабочее давление  0…0,8 МПа

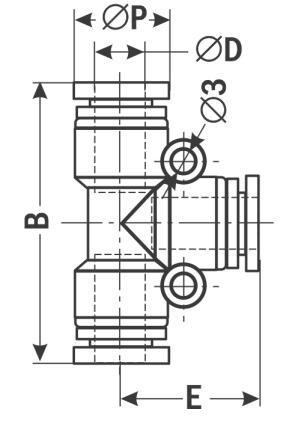

      Габаритные размеры
      Модель  B, мм  D, мм  E, мм  Р, мм
      EPE-04  36  4  19  11
      EPE-06  41 6  21 12
      EPE-08  45 8  22,5 14
      EPE-10  56 10  22,5 19
      EPE-12  57 12  29 20
      EPE-14  73 14  37 24,5
      EPE-16  74 16  38 25,3

      Версия: 2014-10-09-КВА

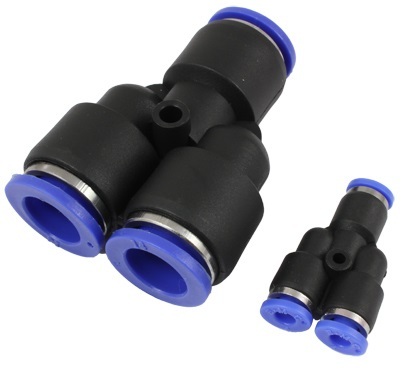

      Фитинг-тройник EPY

      Фитинг-тройник для соединения трех трубок одинакового диаметра

      • Тип присоединения: 3 трубки
      • Внешний диаметр присоединяемой трубки: 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм
      • Рабочее давление: 0…0,8 МПа

      ПОДРОБНОЕ ОПИСАНИЕ

      Фитинг-тройник EPY предназначен для соединения трех трубок одинакового диаметра
      ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
      Параметр Значение
      Тип присоединения 3 трубки
      Внешний диаметр присоединяемой трубки 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм
      Рабочее давление  0…0,8 МПа

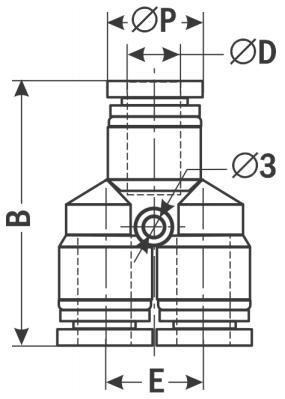

      Габаритные размеры
      Модель  B, мм  D, мм  E, мм  Р, мм
      EPY-04  38,5 4  12  11
      EPY-06  38,5 6  13,5 13
      EPY-08  38,5 8  15 14,7
      EPY-10  50 10  18,3 18,2
      EPY-12  52,2 12  20 20
      EPY-14  69 14  26 24,5
      EPY-16  69 16  26 25,6

      Версия: 2014-10-09-КВА

      Фитинг-разветвитель ЕКР

        Фитинг-разветвитель на пять трубок одинакового диаметра

      • Тип присоединения: 5 трубок
      • Внешний диаметр присоединяемой трубки: 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм
      • Рабочее давление: 0…0,8 МПа

      ПОДРОБНОЕ ОПИСАНИЕ

      Фитинг-разветвитель на пять трубок одинакового диаметраТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
      Параметр Значение
      Тип присоединения 5 трубок
      Внешний диаметр присоединяемой трубки 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм
      Рабочее давление  0…0,8 МПа

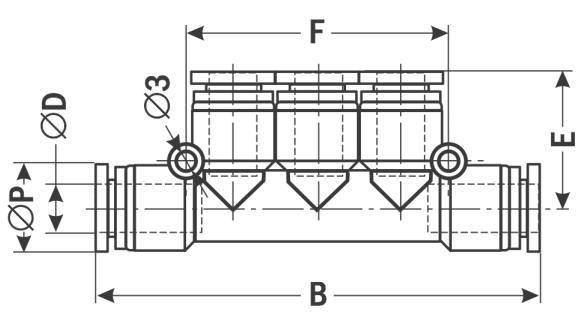

      Габаритные размеры
      Модель  B, мм  D, мм  E, мм  F, мм  Р, мм
      EPK-04  66  4  12,4 41 12
      EPK-06  66  6  20 41 12
      EPK-08  75,5 8 22,5 48 14
      EPK-10  92,5  10 24 56 18
      EPK-12  97,5  12  26  58  20
      EPK-14 н/д 14  н/д н/д н/д

      Версия: 2014-10-09-КВА

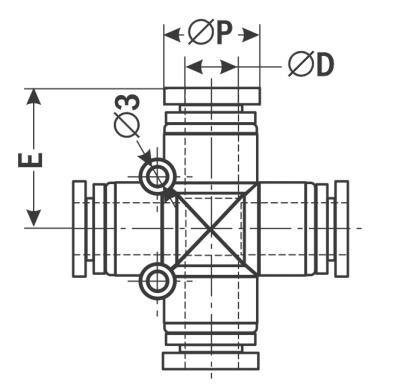

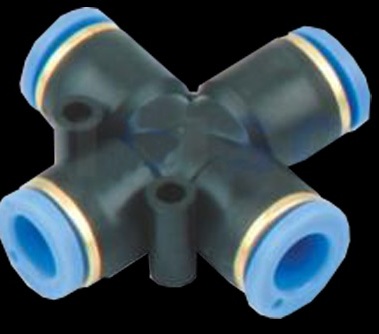

      Фитинг-разветвитель EPZA

        Фитинг-разветвитель на четыре трубки одинакового диаметра

      • Тип присоединения: 4 трубки
      • Внешний диаметр присоединяемой трубки: 4 мм, 6 мм, 8 мм, 10 мм, 12 мм
      • Рабочее давление: 0…0,8 МПа
      • ПОДРОБНОЕ ОПИСАНИЕ
      Фитинг-разветвитель EPZA на четыре трубки одинакового диаметраТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
      Параметр Значение
      Тип присоединения 4 трубки
      Внешний диаметр присоединяемой трубки 4 мм, 6 мм, 8 мм, 10 мм, 12 мм
      Рабочее давление  0…0,8 МПа
      Габаритные размеры
      Модель  D, мм  E, мм  Р, мм
      EPZA-04  4  20,2  12
      EPZA-06  6  20,5  13
      EPZA-08  8  23  14
      EPZA-10  10  25,5  17,5
      EPZA-12  12  29 19,5

      Версия: 2014-10-09-КВА

      Фитинг с краном HVSF

      Фитинг с краном для соединения различных элементов пневматических систем

      • Тип присоединения: трубка – наружная резьба
      • Внешний диаметр присоединяемой трубки: 6 мм, 8мм, 10 мм
      • Присоединительная резьба: K⅛", K¼", K⅜", K½"
      • Рабочее давление: 0…0,8 МПа

      ПОДРОБНОЕ ОПИСАНИЕ

      Фитинг с краном HVSF предназначен для соединения различных элементов пневматических систем
      ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
      Параметр Значение
      Тип присоединения Трубка – наружная резьба
      Внешний диаметр присоединяемой трубки 6 мм, 8 мм, 10 мм
      Присоединительная резьба K⅛", K¼", K⅜", K½"
      Рабочее давление 0…0,8 МПа

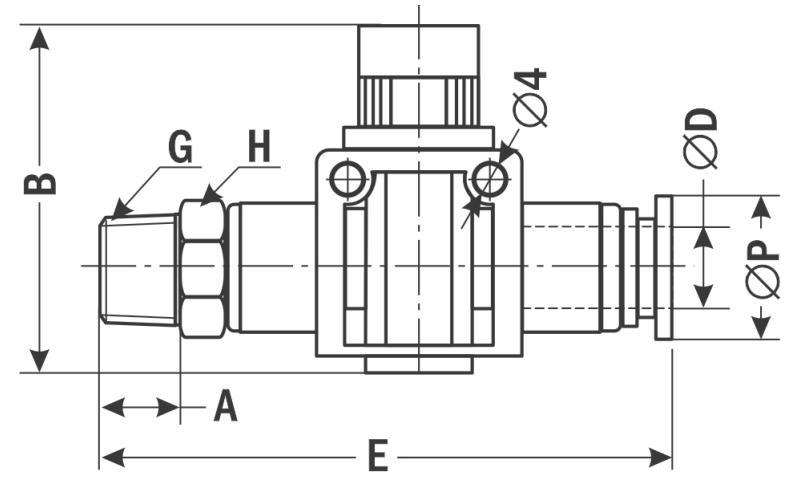

      Габаритные размеры
      Модель  A, мм B, мм D, мм E, мм G, мм H, мм P, мм
      HVSF-06 5; 7,5; 8  41,5  6  56; 58; 59  K⅛", K¼", K⅜"  12; 14; 17  12
      HVSF-08 5; 7,5; 8 41,5 8  56; 58; 59  14; 14; 17  14
      HVSF-10 6,5; 7,5; 9,5 43 10  68; 68; 70  K¼", K⅜", K½"  17; 17; 21  17,5

      Версия: 2014-10-09-КВА

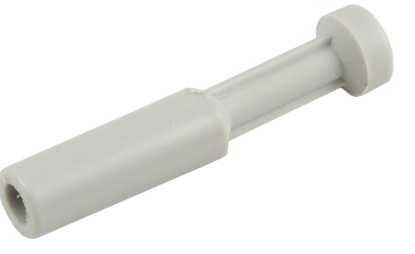

      Пластиковая заглушка под трубку

      Пластиковая заглушка под трубку

      • Диаметр трубки: 6 мм, 8 мм



      ПОДРОБНОЕ ОПИСАНИЕ
      Пластиковая заглушка под трубку
      Параметр EPP6  EPP8
      Диаметр трубки  6 мм  8 мм

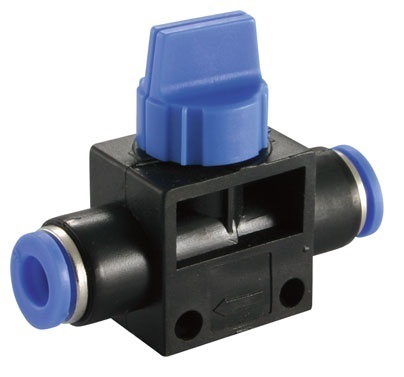

      Фитинг с краном HVFF

      Фитинг с краном для соединения различных элементов пневматических систем

      • Тип присоединения: трубка – трубка
      • Внешний диаметр присоединяемой трубки: 4 мм, 6 мм, 8 мм, 10 мм, 12 мм
      • Рабочее давление: 0…0,8 МПа

      ПОДРОБНОЕ ОПИСАНИЕ

      Фитинг с краном HVFF предназначен для соединения различных элементов пневматических систем
      ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
      Параметр Значение
      Тип присоединения Трубка – трубка
      Внешний диаметр присоединяемой трубки 4 мм, 6 мм, 8 мм, 10 мм, 12 мм
      Рабочее давление 0…0,8 МПа

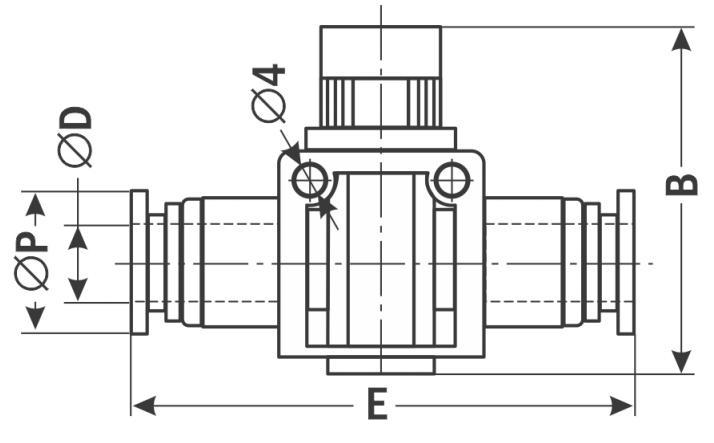

      Габаритные размеры
      Модель B, мм D, мм E, мм  P, мм
      HVFF-04 41,5 4  48  10
      HVFF-06 41,5  6  50 12
      HVFF-08 42 8  50 14
      HVFF-10 43,5 10  60 17,5
      HVFF-12 45 12  64,5 19,5

      Версия: 2014-10-09-КВА
