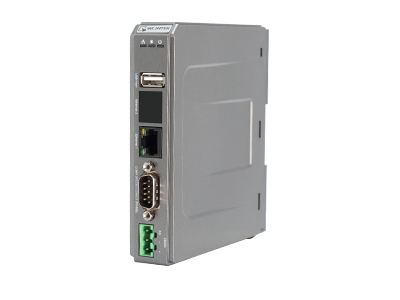

mTV-100

1.ПО: EasyBuilderPro (бесплатное)

2.Высочайшее качество и надежность

3.3 порта RS232/RS485, Ethernet, USB host, SD карта

4.Удаленный доступ по VNC, FTP, EasyAccess

5.Загрузка проекта:с ПК по Ethernet, с флешки, с SD карты

Технические характеристики mTV-100

Дисплей
Диагональ 0" ( без дисплея )
Разрешение 1280x720





Параметры

Процессор Cortex A8
Частота 800 МГц
ОЗУ 256 Мб
Flash ( встроенный ) 256 Мб
RTC ( часы реального времени ) Есть





Интерфейсы

Ethernet 1x10/100/1G
Последовательный интерфейс COM1 (RS232), COM2(RS232/RS485 2W/4W), COM3 (RS485 2W)
USB хост 1xUSB 2.0
Последовательный порт 3 порта RS232/RS485 COM1 (RS232), COM2(RS232/RS485 2W/4W), COM3 (RS485 2W)
Слот карт памяти SD/SDHC
DC Power вход Стандарт —24 ±20% VDC (20-28 V)
Поддержка Modbus RTU, ASCII, Master, Slave, TCP/IP
Поддержка MPI 187,5 K





Конструкция

Материал корпуса Пластик
Охлаждение безвентиляторное
Крепление на DIN-рейку
Габариты 130x115x27 мм
Вес (нетто / брутто) 0.18 / 0 кг





ПO

ПО для разработки проектов EasyBuilderPro
Максимальное количество экранов в проекте 1999
Драйвера для работы с контроллерами уже установлены в панели
Возможность сохранения архивов данных память панели, флешка, SD карта
Способы загрузки проекта в панель с ПК по Ethernet, с флешки, с SD карты
Максимальный размер проекта 64 Мб
Объем памяти для сохранения архивов в панели 64 Мб
Возможность создания пользовательских протоколов Есть
Удаленный доступ к панели FTP(архивы, рецепты, журнал событий), VNC (удаленная работа),

EasyAccess (удаленная работа, загрузка проекта )
Ftp доступ к памяти панели Есть
Ftp доступ к SD карте и флешке Есть
Операционная система возможно, она и есть в панели, но к ее функциям невозможно получить доступ. Невозможно запускать никакие пользовательские исполняемые файлы. Программист может пользоваться только теми возможностями, которые предоставляет EasyBuilderPro





Эксплуатация и хранение

Потребляемый ток 0.230А


Габариты mTV-100

COM-порты панели оператора mTV-100



Название разъема:

COM1[RS232]

COM2[RS485]

COM3[RS485]



Тип:

DB-9 M ( Папа )
Pin # COM1 (RS232) COM3 (RS232) COM2 (RS485 2W) COM2 (RS485 4W) COM3 (RS485 2w)
1         Data+(A)
2 RXD
3 TXD
4         Data-(B)
5 GND GND GND GND GND
6     Data+(A) RX+
7   TXD Data-(B) RX-
8   RXD   TX+
9       TX-
