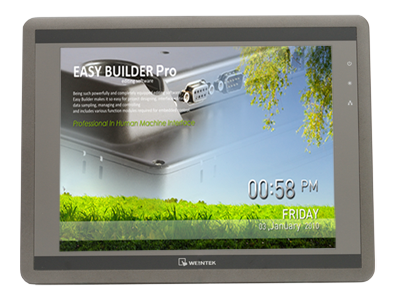

ПАНЕЛЬ ОПЕРАТОРА 12.1" Weintek eMT3120A

1.ПО: EasyBuilderPro (бесплатное)

2.Высочайшее качество и надежность

3.Литой алюминиевый корпус

4.2 порта RS232/RS485, Ethernet, USB host, SD карта, CAN, линейный аудио выход

5.Удаленный доступ по VNC, FTP, EasyAccess

6.Загрузка проекта:с ПК по USB, с ПК по Ethernet, с флешки, с SD карты

7.Сенсорный экран: 4х проводной резистивный

Технические характеристики eMT3120A

Дисплей
Диагональ 12.1"
Разрешение 1024x768
Яркость 500 кд/м2
Тип подсветки LED
Время жизни подсветки 50000 ч
Контрастность 700:1
Цветность 16 млн цветов
Тип сенсора 4х проводной резистивный





Параметры

Процессор 32bit RISC
Частота 800 МГц
ОЗУ 256 Мб
Flash ( встроенный ) 256 Мб
RTC ( часы реального времени ) Есть





Интерфейсы

Ethernet 10/100 Base-T
Последовательный интерфейс COM1 (RS232,RS485,2W/4W),  COM3 (RS232,RS485 2W)
USB хост USB 2.0
USB клиент USB 2.0
Последовательный порт 2 порта RS232/RS485 COM1 (RS232,RS485,2W/4W),  COM3 (RS232,RS485 2W)
CAN BUS CANopen протокол
Видеовход NTSC/PAL RCA x 2
Слот карт памяти SD/SDHC
Линейный выход 3.5 mm jack
DC Power вход Стандарт —24 ±20% VDC (20-28 V)
Поддержка Modbus RTU, ASCII, Master, Slave, TCP/IP
Поддержка MPI 187,5 K





Конструкция

Материал корпуса Алюминий
Охлаждение безвентиляторное
Крепление в стену, VESA 75x75
Посадочное отверстие 305x231 мм
Габариты 317x244x46 мм
Разъем питания 3х контактный с фиксацией
Вес (нетто / брутто) 2.1 / 0 кг
Комплект поставки: крепежные элементы, предохранитель, разъем питания, инструкция





ПO

ПО для разработки проектов EasyBuilderPro
Максимальное количество экранов в проекте 1999
Драйвера USB (для загрузки проекта с ПК в панель ) устанавливаются при установке EasyBuilderPro
Драйвера для работы с контроллерами уже установлены в панели
Возможность сохранения архивов данных память панели, флешка, SD карта
Способы загрузки проекта в панель с ПК по USB, с ПК по Ethernet, с флешки, с SD карты
Максимальный размер проекта 64 Мб
Объем памяти для сохранения архивов в панели 64 Мб
Возможность создания пользовательских протоколов Есть
Удаленный доступ к панели FTP(архивы, рецепты, журнал событий), VNC (удаленная работа),

EasyAccess (удаленная работа, загрузка проекта )
Ftp доступ к памяти панели Есть
Ftp доступ к SD карте и флешке Есть
Операционная система возможно, она и есть в панели, но к ее функциям невозможно получить доступ. Невозможно запускать никакие пользовательские исполняемые файлы. Программист может пользоваться только теми возможностями, которые предоставляет EasyBuilderPro





Эксплуатация и хранение

Потребляемый ток 0.85А




Габариты eMT3120A

COM-порты панели оператора eMT3120A



Название разъема:

COM1[RS232]

COM2[RS232]



Тип:

DB-9 M ( Папа )
Pin # COM1 (RS232) COM2 (RS232)
1
2 RXD
3 TXD
4
5 GND GND
6
7 RTS TXD
8 CTS RXD
9





Название разъема:

COM1[RS485 2/4w]

COM3[RS485]

CAN BUS



Тип:

DB-9 F ( Мама )
Pin # COM1 (RS485 2W) COM1 (RS485 4W) COM3 (RS485) CAN BUS
1 Data-(B) RX-
2 Data+(A) RX+
3   TX-
4   TX+
5 GND GND GND GND
6     Data-(B)
7       CAN_L
8       CAN_H
9     Data+(A)
