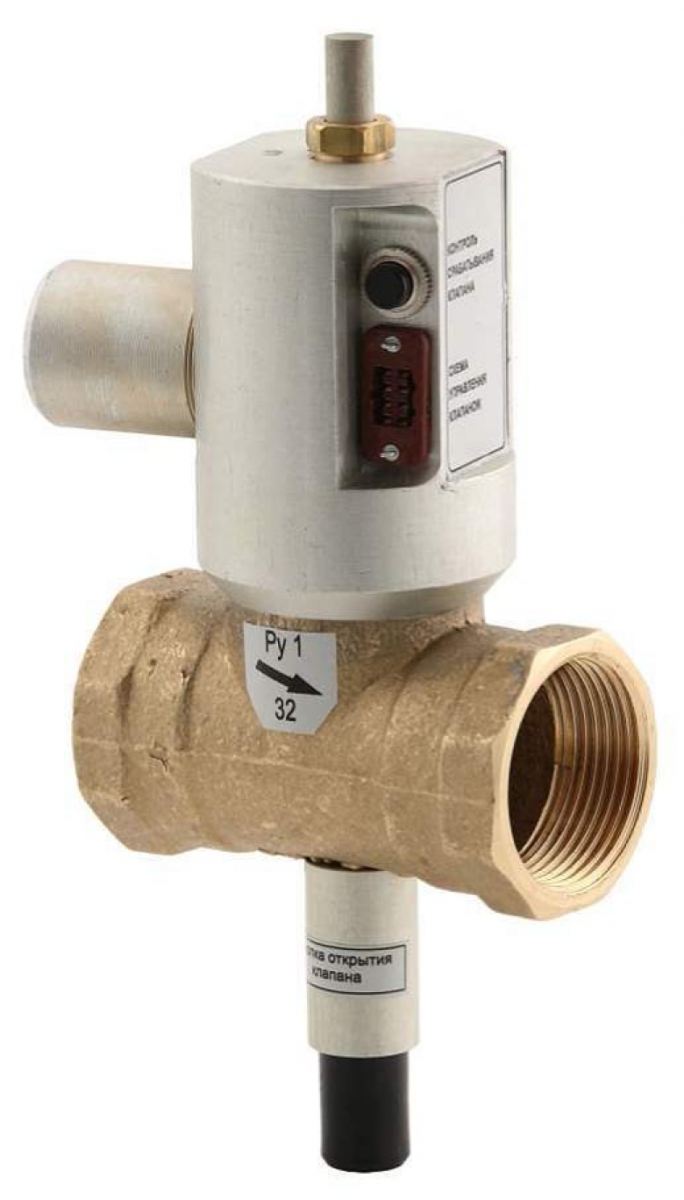

Клапан запорный с электромагнитным управлением приводом КЗГЭМ-У

ТУ 3712-012-96941919-2008

Клапан запорный газовый с электромагнитным приводом унифицированный КЗГЭМ-У предназначен для и спользования в помещениях потребителей газа в качестве запорного элемента трубопроводных магистралей и газогорелочных устройств с рабочей средой- природный газ (ГОСТ 5542 87), паровая фаза сжиженного углеводородного газа (ГОСТ Р 52087 2003) с рабочим давлением до 0,4 МПа (4 кгс/см2) или воздух.

Основные технические данные:

  • амплитуда импульса управляющего сигнала для закрытия клапана от 20 до 42 В;
  • номинальное давление:

для клапанов НД 0,01 (1) МПа (кгс/см2);
для клапанов СД 0,04 (4) МПа (кгс/см2);

  • время срабатывания клапана не более 1с;
  • класс герметичности затвора -А давлением до 0,4

Мпа (4кгс/см2), или воздух..

Тип клапана DN, мм Габаритные размеры, мм, не более М,кг СП к Т* МК** Строительные размеры LхBхH( мм), D(G),d( кол.отв.)
КЗГЭМ -У 25 25 105х90х155 0,9 М Л 100x88x153(1")
КЗГЭМ -У 32 32 110х90х210 1,4 М Л 108x87x208(1 1/4")
КЗГЭМ -У 40 40 115х90х210 1,5 М Л 114x88x205(1 1/2")
КЗГЭМ -У 50 50 134х95х220 2,0 М Л 132x92x218(2")
КЗГЭМ -У 65 65 215х120х285 7,0 М Ч 212x116x2283(2 1/2")

* - Способ подключения к трубопроводу: М - муфтовый, Ф - фланцевый;

** - Материал корпуса: П - латунь, Ч - серый чугун, С - сталь.

Руководство по эксплуатации КЗГЭМ-У ЯБКЮ.492172.001РЭ, ЯБКЮ.492182.001РЭ, ЯБКЮ.492185.001РЭ

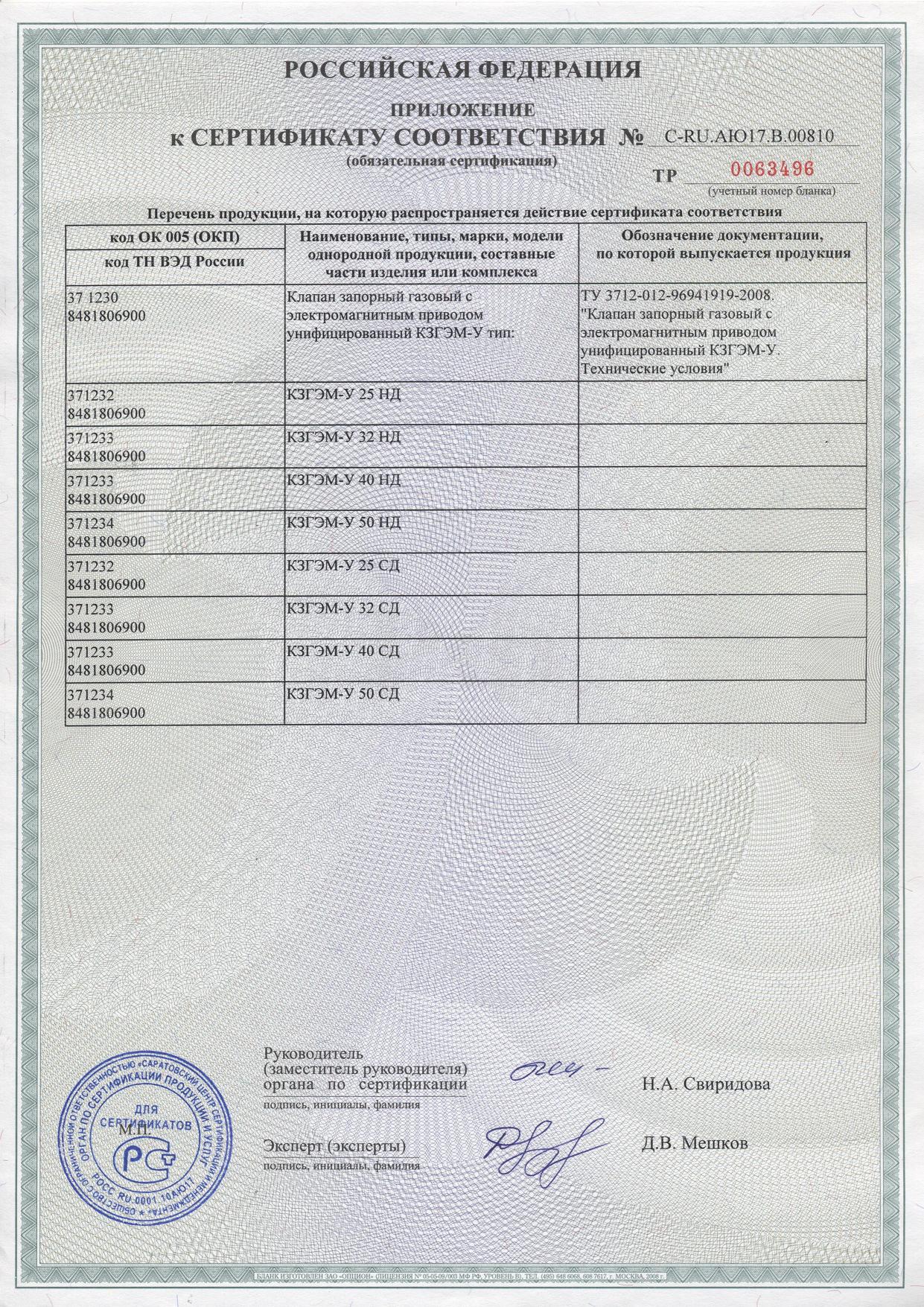

Сертификат 1

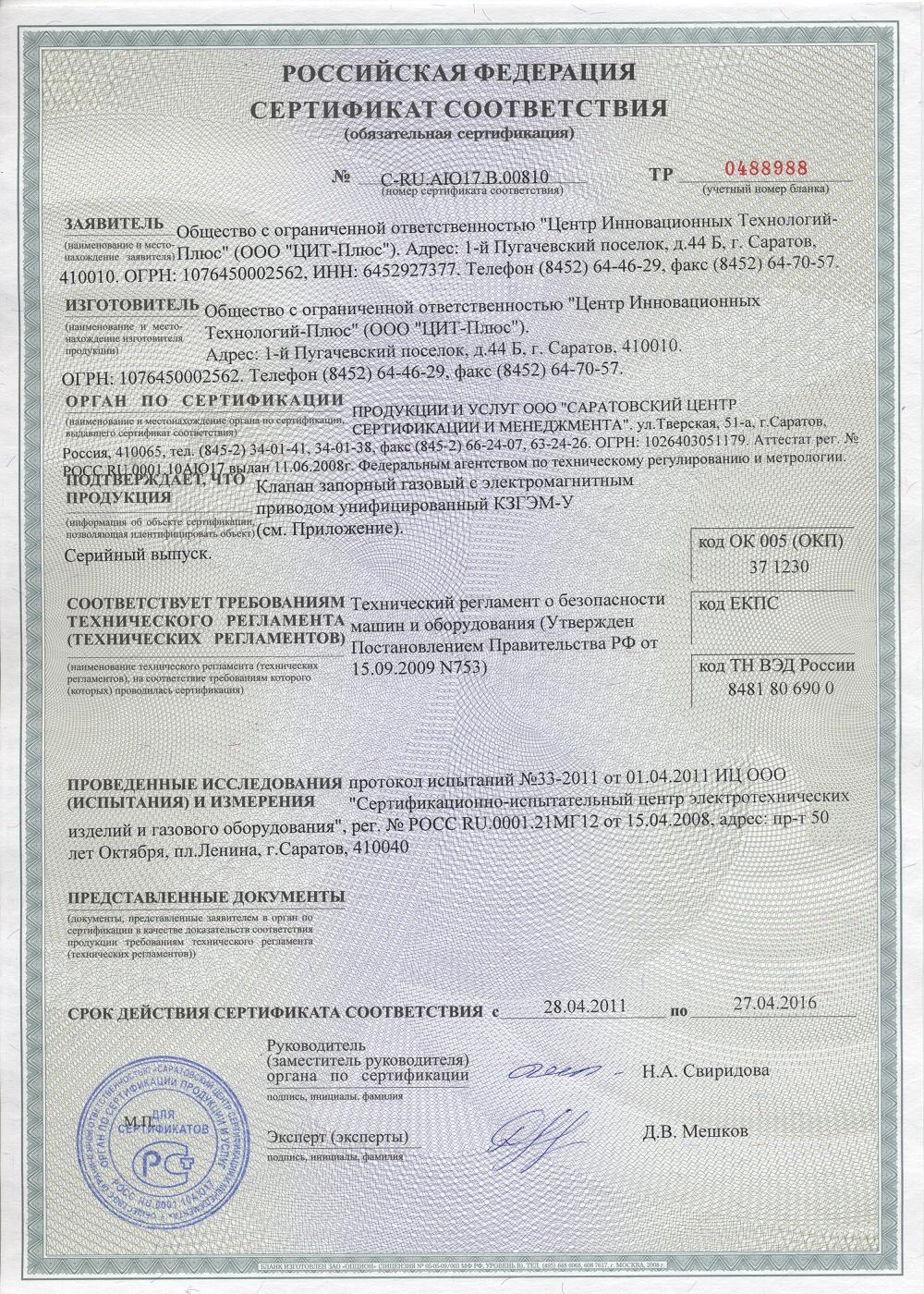

Сертификат 2
