Конфигуратор решений АСУЗ

• Разработано новое специализированное программное обеспечение для автоматизации инженерных систем зданий (Конфигуратор решений АСУЗ), основной задачей которого является оптимизация затрат на программиро вание контроллеров.
• Простой интерфейс пользователя и набор основных типовых решений позволяют даже инженеру без специализированных навыков программиста создавать крупные системы, исключив ошибки начинающего разработчика.
• Данный инструмент позволяет создавать приложение для контроллера простым перетаскиванием с панели инструментов на рабочую область элементов управления необходимым оборудованием (например, приточной установкой). После расположения их в рабочей области и назначения физических входов/выходов (возможно использование режима предустановки) программа под выбранную задачу готова для загрузки в контроллер.
• Конфигуратор решений АСУЗ позволяет создать комплексный проект на несколько контроллеров, получить файлы конфигурации для SCADA-систем, файлы для подключения оборудования сторонних производителей (xml, txt, распределение адресов переменных и имён).
• Новое программное обеспечение оставляет также возможность изменять алгоритмы работы программ, усложнять системы, добавлять новые функции, комбинировать типовые решения с вновь разработанными средствами, предоставляемыми средой CoDeSys v3.
• Разработка простейших программ для систем с программируемым реле производится в удобном специализированном программном модуле OWEN Logic встроенном в конфигуратор на языке релейных схем, доступном большинству специалистов.
• Контроллеры МОДУС выпускаются как с поддержкой библиотек для систем автоматизации зданий, так и позволяющих программировать только на языках МЭК.

В наборе элементов панели инструментов имеются основные модули для управления такими инженерными системами как:

• Система

• Модуль

• Вентиляция

• Управления приточно-вытяжной системой (различные конфигурации: рекуператор, увлаж- нитель, догрев, осушение, и т.д.)

• Отопление

• Управление системой нагрева (тепловые вентиляторы, ВТЗ)

• Кондиционирование

• Управление фэнкойлом-доводчиком (нагрев/охлаждение)

• Теплоснабжение

• Управление ИТП

• Водоснабжение

• Управление повысительными насосами ХВС с поддержанием постоянного давления в систе- ме по датчикам.

• Электроснабжение

• Управление АВР (2 ввода, 3 ввода)

• Освещение

• Управление наружной подсветкой здания и прилегающей территории по датчикам

• Канализация

• Управление дренажными насосами

• Технологический учет

• Съём показаний с импульсных датчиков(перевод в физ. величины). Учет энергоресурсов

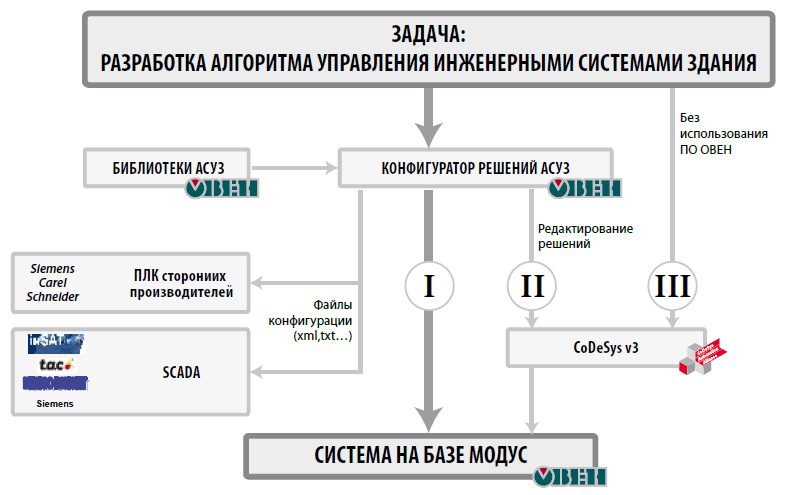

  Таким образом, разработчику предоставляется три пути решения задачи:

1. Применение готовых решений, позволяющих создавать программы управления оборудованием и обеспечивать связи между устройствами (программами) с использованием Мастера создания.
2. Применение готовых решений, позволяющих создавать программы управления оборудованием и обеспечивать связи между устройствами (программами) с использованием Мастера создания с дополнительным редактированием алгоритмов или добавлением своих собственных.
3. Полностью разработка в среде CoDeSys v3 собственных алгоритмов управления.
