Автоматизированная информационно-измерительная система «ЭНТЕК»

 Компания ОВЕН является партнером  ООО «Энтелс»  и имеет статус официального дилера продукта «Энтек».Для удобства наших клиентов мы предлагаем приобретать оборудование ОВЕН и программное обеспечение для построения систем автоматизации одновременно.Информационно-измерительная система «ЭНТЕК» позволяет комплексно решать задачи автоматизации распределенных объектов электроэнергетики:

  • многотарифный учет электроэнергии;
  • телемеханика и телеуправление;
  • управление мощностью;
  • диспетчерский контроль.

АИИС «ЭНТЕК» позволяет:

  • объединять разнородную информацию в единой оболочке;
  • создавать распределенные рабочие места, благодаря клиент-серверной архитектуре,  SQL-сервер в качестве единой базы данных;
  • собирать архивную информацию средних получасовых мощностей потребления электроэнергии;
  • формировать балансы потребления электроэнергии по объектам;
  • вести оперативный мониторинг текущих параметров электроэнергии – напряжений, токов, мощностей, cos φ;
  • выполнять контроль и анализ режимов потребления электрической энергии и мощности, отклонений от нормальных режимов;
  • регистрировать оперативные показатели электрической энергии и событий телесигнализации в базе данных истории;
  • формировать отчетную документацию, ведомостей о расходе электроэнергии, списка ситуаций с нарушением режима потребления электроэнергии по потребителям;
  • вести  базу данных используемого технологического и прочего оборудования;
  • импортировать  и экспортировать оперативную и историческую информации в другие приложения через интерфейсы OPC DA, ODBC, OLE DB.

Платформа EnLogic EnLogic – это технологическая платформа для программирования микропроцессорных контроллеров с открытой архитектурой и реализации коммуникационных шлюзов и конвертеров протоколов.Платформа EnLogic поддерживается в контроллерах ОВЕН:

 Подробную информацию можно получить по адресу plc@owen.ru или на сайте производителя http://entels.ru/.

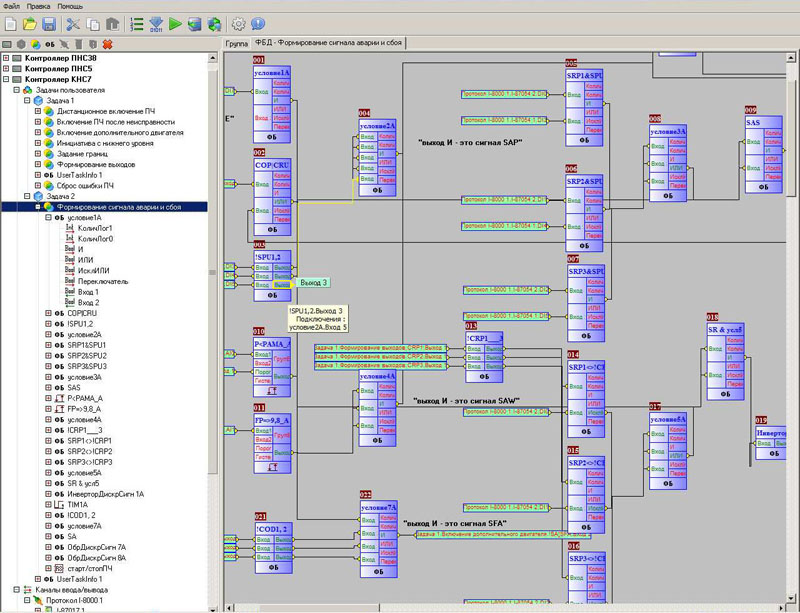

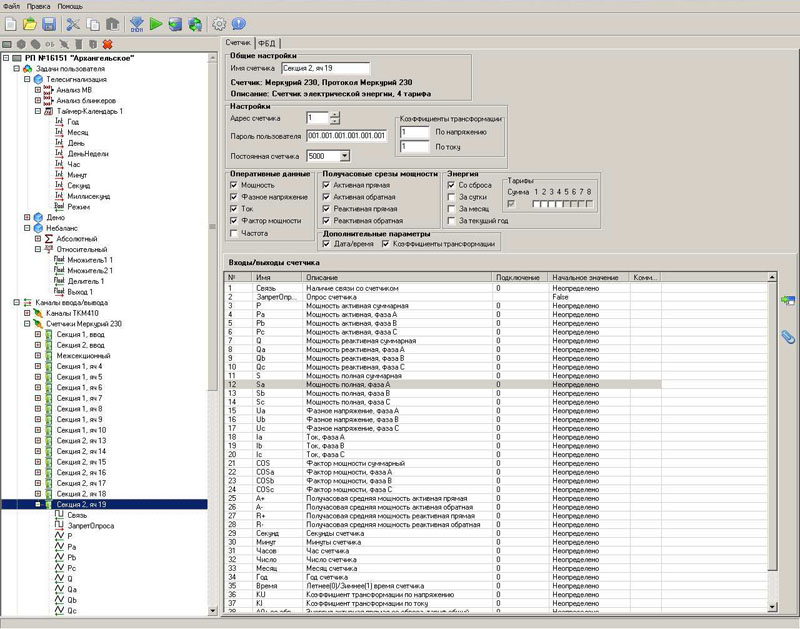

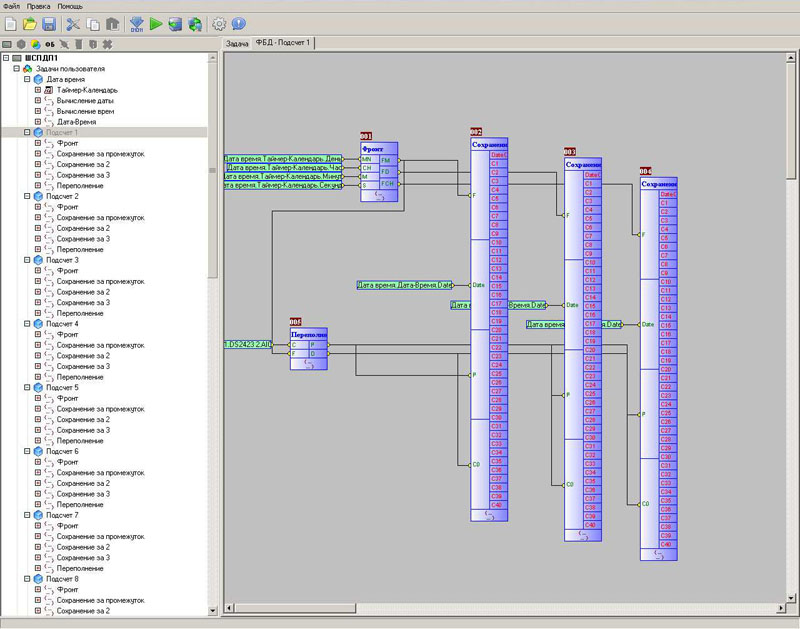

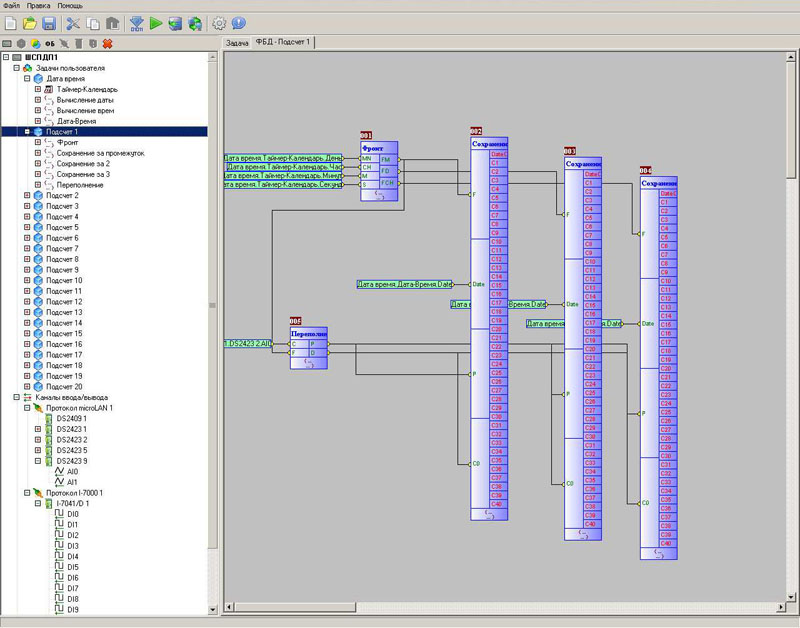

  • EnLogic состоит из исполнительной системы, выполняющейся в контроллере, и инструментальной среды разработки, функционирующей на платформе Win32. EnLogic является базовой составляющей SCADA-системы "ЭНТЕК", и в ее составе отвечает за все коммуникации с модулями ввода-вывода, контроллерами, обработку данных по технологическим алгоритмам пользователя. Также возможно применение системы EnLogic как отдельного продукта, совместно со сторонними системами телемеханики и SCADA.

Архитектура исполнительной системы EnLogic В настоящий момент исполнительная система EnLogic имеет реализации под следующие целевые платформы и операционные системы:

Поддержка других платформ вполне осуществима по желанию заказчика при предоставлении опытных образцов.Контроллер с исполнительной системой EnLogic может опрашивать сети распределенных модулей ввода-вывода и различных счетчиков:Пример настройки контроллераПример настройки контроллераПример настройки контроллераПример настройки контроллера

  • Список постоянно пополняется новыми типами поддерживаемых устройств и протоколов. Для открытых и стандартных протоколов (Modbus RTU, МЭК 870-5-101/104, DNP3) поддержка новых устройств заключается в добавлении в файлы шаблонов (текстовый XML-формат) описаний его свойств и каналов. Доработка не требует квалификации программиста и может быть проведена конечным пользователем.
  • В EnLogic реализован механизм ведения архивов контроллера. Поддерживаются оперативные архивы, формируемые на основе оперативно опрашиваемых контроллером данных, и исторические архивы, формируемые из архивов внешних устройств - счетчиков и т.п. Данная особенность позволяет применять EnLogic в задачах учета энергоресурсов.
  • Для связи с контроллером, работающим под управлением исполнительной системы EnLogic, используются встроенные средства SCADA-системы "ЭНТЕК", которые позволяют организовывать обмен по каналам RS-485 и Ethernet, а также по каналам сотовой связи GSM/GPRS/EDGE/CDMA/WiMAX/.
  • При необходимости интеграции с программным обеспечением сторонних производителей доступ к оперативным параметрам контроллера можно осуществить по интерфейсу OPC DA, используя бесплатный EnLogic OPC-сервер, или получать данные от контроллера по стандартному телемеханическому протоколу МЭК 870-5-104. Это позволяет использовать контроллер с исполнительной системой EnLogic как Универсальный шлюз для получения данных от большого числа различных устройств. EnLogic как интегрированный модуль входит в состав SCADA-системы "ЭНТЕК".

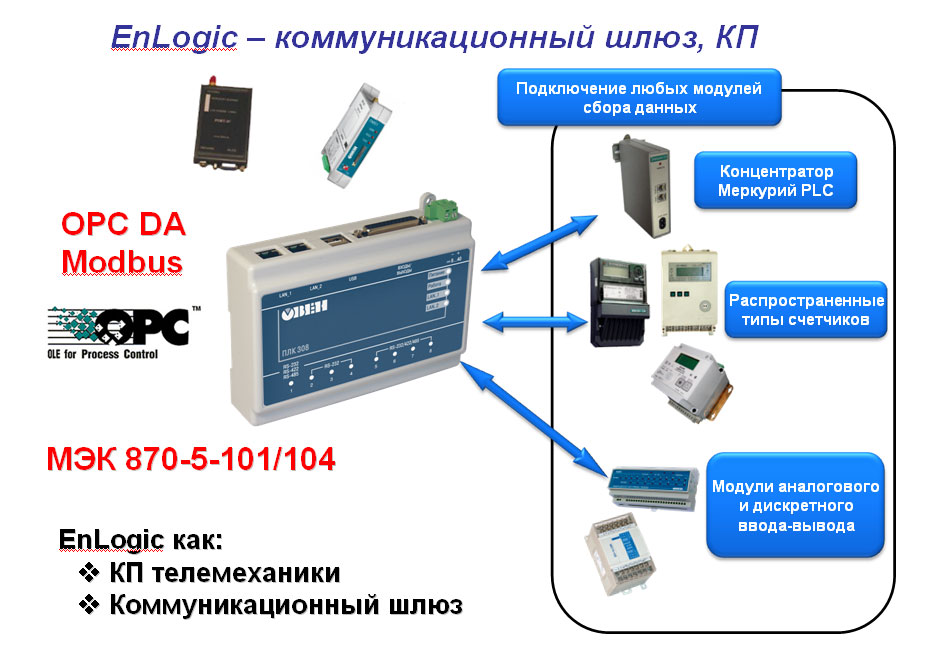

  • Универсальный коммуникационный шлюз для сбора данных от различных счетчиков, измерительных преобразователей, модулей ввода-вывода. Предоставляет доступ к данным по протоколу МЭК 870-5-104 и через сервер OPC DA.
  • Контроллер с исполнительной системой EnLogic может опрашивать большое число различных модулей ввода-вывода, счетчиков, измерительных преобразователей и пр. Данные от контроллера может получать любое программное обеспечение верхнего уровня - SCADA-системы АСУТП, системы телемеханики и т.п. Можно получать данные напрямую от контроллера по стандартному протоколу МЭК 870-5-104 по любому каналу TCP/IP, или используя бесплатный сервер OPC DA, который поддерживает любые каналы связи - TCP/IP, SkyLink, GSM, выделенная линия.

Организация системы автоматизации и телемеханикиАппаратной основой для универсального шлюза может служить любой поддерживаемый платформой EnLogic. Например контроллер ОВЕН ПЛК308, обладающий большими коммуникационными возможностями:

  • 5 портов RS232/485 для подключения внешних модулей;
  • 3 порта RS232 – один из них полномодемный;
  • 2 порта Ethernet, с полной поддержкой протокола TCP/IP.

Подобная функциональность позволяет рассматривать контроллер ПЛК308 с исполнительной системой EnLogic в качестве универсального шлюза для сбора данных от внешних устройств. Кроме того контроллер может производить вторичную обработку оперативных данных по любым алгоритмам, задаваемым пользователем.Для малосигнальных объектов возможно применение конвертера ОВЕН ПЛК100. В отличие от ПЛК308, этот конвертер протоколов имеет небольшое количество портов, однако, зачастую этого достаточно для реализации всех необходимых задач:

  • 1 порт 485 для подключения внешних модулей;
  • 2 порта RS232;
  • 1 порт Ethernet, с полной поддержкой протокола TCP/IP.

 Особенности автоматизации ЭС.

  • Автоматизированная информационно-измерительная система ЭНТЕК (АИИС ЭНТЕК) на базе оборудования ОВЕН предназначена для комплексного решения задач автоматизации электрических сетей (ЭС).
  • Современная система автоматизации электрических сетей должна решать комплекс задач, одна из которых – обеспечение максимальной энергетической эффективности  работы объектов потребления, транспортировки и распределения электрической энергии путем управления, контроля, мониторинга и учета электроэнергии.
  • Единая система автоматизации электрических сетей должна решать комплекс задач по учету, диспетчеризации и телемеханике ЭС. Для облегчения постановки задач автоматизации РЭА выделим в сетевой структуре транспорта и потребления электрической энергии группы объектов, имеющие общие свойства.
  • Наличие большого числа распределенных объектов; При автоматизации объектов потребления, транспортировки и распределения электрической энергии с уровнем напряжением 0,4 – 10(6) кВ необходимо учитывать следующие специфические особенности таких объектов:
  • использование различных каналов связи;
  • необходимость выбора оптимальных по соотношению цена/функциональность технических решений.

Комплексное решение задач автоматизации ЭС Объединение аппаратной и программной платформ – ОВЕН и ЭНТЕК – позволяет создавать комплексные решения по автоматизации электрических сетей.С помощью программного обеспечения компании ЭНТЕЛС (SCADA-системы ЭНТЕК и платформы программирования EnLogic) и оборудования ОВЕН можно построить систему автоматизации электрических сетей любого уровня, которая позволит обеспечить:

  • многотарифный учет электроэнергии;
  • телемеханику и телеуправление;
  • управление и перераспределение мощности;
  • диспетчерский контроль.

Описание системы 1. Возможности АИИС ЭНТЕК

  • Объединять разнородную информацию в единой оболочке
  • Создавать распределенные рабочие места, благодаря клиент-серверной архитектуре, SQL-сервер в качестве единой базы данных
  • Собирать архивную информацию средних получасовых мощностей потребления электроэнергии
  • Формировать балансы потребления электроэнергии по объектам
  • Вести оперативный мониторинг текущих параметров электроэнергии – напряжений, токов, мощностей, cos φ
  • Выполнять контроль и анализ режимов потребления электрической энергии и мощности, отклонений от нормальных режимов
  • Регистрировать оперативные показатели электрической энергии и событий телесигнализации в базе данных истории
  • Формировать отчетную документацию, ведомости о расходе электроэнергии, списки ситуаций с нарушением режима потребления электроэнергии по потребителям
  • Вести  базу данных используемого технологического и прочего оборудования
  • Импортировать  и экспортировать оперативную и историческую информации в другие приложения через интерфейсы OPC DA, ODBC, OLE DB

2. Принцип построения АИИС ЭНТЕК

  • АИИС ЭНТЕК строится по двухуровневому принципу.
  • Нижний уровень – это шкафы учета на базе оборудования ОВЕН, которые располагаются на распределенных объектах.
  • На верхнем уровне на АРМ диспетчера устанавливается прикладное программное обеспечение на базе SCADA-системы ЭНТЕК.
  • Связь с верхним уровнем осуществляется по Ethernet, радиоканалам,  GSM/GPRS. Протокол обмена – телемеханический протокол МЭК 60870-5-101/104 с функциями передачи аварийных сообщений и архивной информаци

 Шкафы учета ШУК-У и телемеханики ШУК-УТ на базе приборов ОВЕННа базе приборов ОВЕН созданы типовые шкафы учета и телемеханики, которые устанавливаются непосредственно на объекте и предназначены для обеспечения функций сбора, хранения, архивирования и передачи данных на верхний уровень. Шкафы ШУК-У, ШУК-УТ имеют компактное исполнение, рабочий диапазон температур: -40…+55 °С, невысокую стоимость. В состав типового шкафа входят контроллер, модули ввода/вывода, устройства сбора данных, GSM/GPRS-модем, блок питания, автомат, розетка, датчик вскрытия, управляемый термоэлемент и др. Счетчики (Меркурий, СЭТ-4ТМ или другого типа), а также модули аналогового и дискретного ввода/вывода подключаются по RS-485 к контроллеру шкафа.Используемое в шкафах оборудование ОВЕН

  1. Модули МВА, МВУ, МДВВ или Мх110
  2. Контроллеры – ОВЕН ПЛК100 (ОВЕН ПЛК304 или ОВЕН ПЛК308) с поддержкой  платформы EnLogic
  3. GSM/GPRS-модем ОВЕН ПМ01
  4. Блок питания – ОВЕН БП07Б-Д3 24В

АРМ учета и телемеханикиАвтоматизированное рабочее место диспетчера РЭС оборудовано сервером, на котором установлена SCADA-система ЭНТЕК и прикладное ПО системы диспетчеризации и телемеханизации.3. Программное обеспечение системы Системное программное обеспечение – SCADA-система ЭНТЕКПрикладное ПО верхнего уровня, работающее под управлением SCADA-системы ЭНТЕК, которое обеспечивает выполнение следующих задач:

  • связь с объектами нижнего уровня, передачу команд управления из диспетчерского пункта на контролируемые объекты;
  • визуализацию параметров режима работы как всей системы в целом, так и отдельных объектов;
  • сбор архивной информации средних получасовых мощностей потребления электроэнергии;
  • формирование балансов потребления электроэнергии по объектам;
  • оперативный мониторинг текущих параметров электроэнергии – напряжений, токов, мощностей, cos φ;
  • контроль и анализ режимов потребления электрической энергии и мощности, отклонений от нормальных режимов;
  • регистрацию оперативных показателей электрической энергии и событий телесигнализации в базе данных истории;
  • регистрацию истории, аварийных и технологических событий;
  • формирование отчетной документации, ведомостей о расходе электроэнергии, списка ситуаций с нарушением режима потребления электроэнергии по потребителям;
  • контроль доступа на подстанции из диспетчерского пункта;
  • просмотр истории (тренды), формирование отчетной документации;
  • контроль работы каналов связи и диагностику оборудования.

Встроенное ПО нижнего уровня (на базе контроллеров ОВЕН) обеспечивает:

  • сбор, хранение и передачу информации с объектов на верхний уровень;
  • сбор всей первичной информации с датчиков и приборов учета;
  • передачу оперативно-диспетчерской информации из мест сбора информации на верхний уровень управления и контроля (в диспетчерский пункт);
  • ведение технологических архивов по электроэнергии и др.;
  • выдачу аварийной сигнализации в случае превышения уставок технологических параметров.

4. Платформа EnLogic EnLogic – это технологическая платформа для программирования микропроцессорных контроллеров с открытой архитектурой и реализации коммуникационных шлюзов и конвертеров протоколов. Платформа EnLogic поддерживается в контроллерах ОВЕН: ПЛК100, ПЛК304, ПЛК308 (операционная система Linux). EnLogic является базовой составляющей SCADA-системы ЭНТЕК и в ее составе отвечает за все коммуникации с модулями ввода/вывода, контроллерами, обработку данных по технологическим алгоритмам пользователя. Контроллеры ОВЕН с исполнительной системой EnLogic могут опрашивать сети распределенных модулей ввода/вывода и различных счетчиков и поддерживают стандартные протоколы (Modbus RTU, МЭК 870-5-101/104, DNP3).В EnLogic реализован механизм ведения архивов контроллера. Поддерживаются оперативные архивы, формируемые на основе оперативно опрашиваемых контроллером данных, и исторические архивы, формируемые из архивов внешних устройств - счетчиков и т.п. Данная особенность позволяет применять EnLogic в задачах учета энергоресурсов.Для связи с контроллером, работающим под управлением исполнительной системы EnLogic, используются встроенные средства SCADA-системы ЭНТЕК, которые позволяют организовывать обмен по каналам RS-485 и Ethernet, а также по каналам сотовой связи GSM/GPRS/EDGE/CDMA/WiMAX. При необходимости интеграции с ПО сторонних производителей доступ к оперативным параметрам контроллера можно осуществить по интерфейсу OPC DA, используя бесплатный EnLogic OPC-сервер, или получать данные от контроллера по стандартному телемеханическому протоколу МЭК 870-5-104. Это позволяет использовать контроллер ОВЕН с исполнительной системой EnLogic как универсальный шлюз для получения данных от большого числа различных устройств.Контроллер с исполнительной системой EnLogic может опрашивать большое число различных модулей ввода/вывода, счетчиков, измерительных преобразователей и пр. Данные от контроллера может получать любое программное обеспечение верхнего уровня – SCADA-системы АСУТП, системы телемеханики и т.п. Можно получать данные напрямую от контроллера по стандартному протоколу МЭК 870-5-104 по любому каналу TCP/IP, или используя бесплатный сервер OPC DA, который поддерживает любые каналы связи - TCP/IP, SkyLink, GSM, выделенная линия.Аппаратной основой для универсального шлюза может служить любой, поддерживаемый платформой EnLogic контроллер. Например, контроллер ОВЕН ПЛК308 (или ОВЕН ПЛК304), обладающий большими коммуникационными возможностями:

  • 5 портов RS-232/ RS-485 для подключения внешних модулей.
  • 3 порта RS-232 – один из них полномодемный.
  • 2 порта Ethernet, с полной поддержкой протокола TCP/IP.

Подобная функциональность позволяет рассматривать контроллер ПЛК308 с исполнительной системой EnLogic в качестве универсального шлюза для сбора данных от внешних устройств. Кроме того, контроллер может производить вторичную обработку оперативных данных по любым алгоритмам, задаваемым пользователем.Для малосигнальных объектов возможно применение конвертера ОВЕН ПЛК100. В отличие от ПЛК308, этот конвертер протоколов имеет небольшое количество портов, однако, зачастую этого достаточно для реализации всех необходимых задач.

  • 1 порт RS-485 для подключения внешних модулей;
  • 2 порта RS-232;
  • 1 порт Ethernet, с полной поддержкой протокола TCP/IP.

5. Преимущества совместного использования системы АИИС ЭНТЕК и оборудования ОВЕН

  • Бюджетное решение (невысокая стоимость оборудования и программного обеспечения компании)
  • ЭНТЕК - решение российских производителей, гарантирующих своевременную техническую и сервисную поддержку
  • Наличие всех необходимых сертификатов
  • Минимизация затрат на внедрение системы за счет применения типового комплекта оборудования для решения задач телемеханики, диспетчеризации, учета на всех уровнях управления.
  • Расширенный температурный диапазон (-40…+60 °С) позволяет применять систему на всех объектах электросетевого предприятия
  • Возможность интегрировать оборудование различных производителей (УСПД, счетчиков электрической энергии, измерителей и др.)
  • Обеспечение выполнения закона №261-РФ об энергоэффективности
  • Возможность масштабирования системы и ее поэтапного наращивания
  • Использование стандартных протоколов обмена, применяемых в электроэнергетике
  • Возможность организации передачи данных по любым каналам связи
  • Удобный и интуитивно-понятный интерфейс, четко ориентированный на задачи электроэнергетики
  • Простота настройки и эксплуатации
  • Большая референтность внедрений

6. Возможные применения ЭНТЕК На сайте компании ОВЕН представлены различные варианты применения ЭНТЕК:

  1. Система автоматизации и телемеханизации электрических подстанций 10/6/0,4 кВ на базе ЭНТЕК и оборудования ОВЕН позволяет решить комплекс задач в электрических распределительных сетях для ПС, РП, РТП, ТП с целью учета электроэнергии, контроля ее качества, получения полной информации о состоянии электрических сетей и формирования отчетных документов.
  2. Система мониторинга и диагностики силовых трансформаторов электрических подстанций на базе ЭНТЕК и оборудования ОВЕНпредназначена для непрерывного контроля и анализа технического состояния силовых трансформаторов, а также диагностики и предупреждения на ранней стадии возможных аварийных ситуаций.
  3. Система управления нагрузкой конечных потребителей, созданная на базе АИИС ЭНТЕК и оборудования ОВЕН, позволяет в случае превышения заявленной мощности автоматически перераспределять мощность потребителя, максимально эффективно используя  договорные лимиты. Так, разработаны типовые решения управления энергоснабжением крупного потребителя, потребителей многоквартирного дома, а также трансформаторных пунктов.
  4. Автоматизированная система АИИС ЭНТЕК ПКУ на базе оборудования ОВЕН создана с целью коммерческого и технического учета электроэнергии по стороне 10 (6) кВ, обеспечения охранной сигнализации объектов, интеграции их в существующие SCADA и АИИС КУЭ системы и передачи данных от ЭС в центральный ОИК Диспетчер.
  5. Система телемеханики ЭНТЕК на базе оборудования ОВЕН, разработанная специально для распределительных сетей, позволяет осуществлять комплексную автоматизацию ЭС с целью повышения надежности электроснабжения, снижения издержек и потерь с помощью внедрения пунктов учета и секционирования ПУС, пунктов коммерческого учета ПКУ и объединения их в единую SCADA-систему ЭНТЕК.
  6. Система управления электроосвещением ЭНТЕК-СВЕТ на базе оборудования ОВЕН, совмещенная с автоматизированным учетом энергопотребления населенных пунктов, городов и промышленных объектов, позволяет экономно использовать электроэнергию, обеспечивая необходимый уровень сервиса.
  7. Система АИИС КУЭ многоквартирных домов на базе оборудования ОВЕН предназначена для управляющих компаний, заинтересованных в организации коммерческого и технического учета электроэнергии в многоквартирных домах жилых микрорайонов с целью уменьшения ее неэффективного использования.
  8. Система ЭНТЕК-ЖКХ на базе оборудования ОВЕН позволяет решать задачи энергоучета, мониторинга и управления как отдельного дома, так и жилого комплекса, и предназначена для управляющих компаний, заинтересованных в создании автоматизированного комплекса управления жилым фондом с целью уменьшения неэффективного использования электроэнергии и энергоносителей за счет оперативного контроля, учета и управления потребителями электроэнергии.
